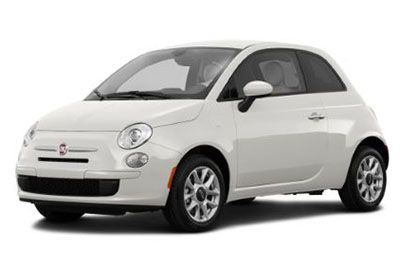

Samochód miejski Fiat 500 (500C) jest dostępny od 2008 roku do dnia dzisiejszego. W tym artykule znajdziesz schematy skrzynek bezpieczników Fiata 500 2012, 2013, 2014, 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Fiat 500/500C 2008-2019
Bezpiecznik zapalniczki (gniazdo zasilania) Fiata 500/500C to bezpiecznik F15 w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Bezpieczniki wewnętrzne
Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się po stronie kierowcy pod deską rozdzielczą.
Bezpieczniki pod maską
Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.
Aby uzyskać do niego dostęp, odkręć śrubę, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadający każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.
Schematy skrzynek bezpieczników
2012, 2013
Panel
Przypisanie bezpieczników wewnętrznych
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 5 amperów opalania | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 5 amperów opalania | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 10 A czerwony | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji |
| 6 | F43 | 20 żółty | Podkładka dwukierunkowa |
| 7 | F48 | 20 żółty | Elektryczna szyba pasażera |
| osiem | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| dziewięć | F50 | 7,5 Brązowy | Poduszka powietrzna |
| dziesięć | F51 | 5 amperów opalania | Przełącznik radia, system klimatyzacji, światło hamowania, sprzęgło |
| jedenaście | F37 | 5 amperów opalania | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| 12 | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| 13 | F31 | 5 amperów opalania | Zapłon, Klimatyzacja |
| czternaście | F47 | 20 żółty | Elektryczna szyba kierowcy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników pod maską (2012, 2013)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 60 amperów niebieski | Kontroler ciała | |
| F02 | 20 żółty | Wzmacniacz dźwięku | |
| F03 | 20 żółty | Stacyjka | |
| F04 | 40 amperów pomarańczowy | Pompa przeciwblokująca hamulca | |
| F05 | 70 amperów opalenizny | Elektryczne wspomaganie kierownicy | |
| F06 | 20 żółty | Wentylator chłodnicy — pojedyncza prędkość | |
| F06 | 30 A zielony | Wentylator chłodnicy – niska prędkość | |
| F07 | 40 amperów pomarańczowy | Wentylator chłodnicy — wysoka prędkość | |
| F08 | 30 A zielony | Silnik dmuchawy | |
| F09 | 10 A czerwony | Układ napędowy | |
| F10 | 10 A czerwony | trąbić | |
| F11 | 15 amperów niebieski | Układ napędowy | |
| F11 | 10 A czerwony | Układ napędowy (Multiair – jeśli jest w wyposażeniu) | |
| F14 | 5 amperów opalania | Światła drogowe (migawka) | |
| F15 | 15 amperów niebieski | Zapalniczka | |
| F 16 | 7,5 Brązowy | Transmisja | |
| F17 | 25 amperów biały | Układ napędowy (Multiair – jeśli jest w wyposażeniu) | |
| F17 | 15 amperów niebieski | Układ napędowy | |
| F18 | 15 amperów niebieski | Układ napędowy | |
| F18 | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) | |
| F19 | 7,5 Brązowy | Klimatyzator | |
| F20 | 15 amperów niebieski | Podgrzewane siedzenia – jeśli są na wyposażeniu | |
| F21 | 15 amperów niebieski | Pompa paliwowa | |
| F23 | 20 żółty | Zawory przeciwblokujące | |
| F24 | 7,5 Brązowy | System kontroli stabilności | |
| F30 | 15 amperów niebieski | Światła przeciwmgielne | |
| F82 | 30 A zielony | Szyberdach / dach kabriolet | |
| F84 | 10 A czerwony | Transmisja | |
| F85 | 15 amperów niebieski | Tylny odszraniacz, podgrzewane lusterka | |
| F87 | 5 amperów opalania | Światła | |
| F90 | 5 amperów opalania | Podgrzewane lustra |
2014, 2015, 2017, 2018, 2019
Reklamy reklamowe
Panel
Przypisanie bezpieczników wewnętrznych
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 5 amperów opalania | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 5 amperów opalania | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 10 A czerwony | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji |
| 6 | F43 | 20 żółty | Podkładka dwukierunkowa |
| 7 | F48 | 20 żółty | Elektryczna szyba pasażera |
| osiem | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| dziewięć | F50 | 7,5 Brązowy | Poduszka powietrzna |
| dziesięć | F51 | 5 amperów opalania | Przełącznik radia, system klimatyzacji, światło hamowania, sprzęgło |
| jedenaście | F37 | 5 amperów opalania | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| 12 | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| 13 | F31 | 5 amperów opalania | Zapłon, Klimatyzacja |
| czternaście | F47 | 20 żółty | Elektryczna szyba kierowcy |
Komora silnika
Przydział bezpieczników pod maską (2014-2019)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 60 amperów niebieski | – | Kontroler ciała |
| F02 | 20 żółty | – | Wzmacniacz dźwięku |
| F03 | 20 żółty | – | Stacyjka |
| F04 | 40 amperów pomarańczowy | – | Pompa przeciwblokująca hamulca |
| F05 | 70 amperów opalenizny | – | Elektryczne wspomaganie kierownicy |
| F06 | 20 żółty | – | Wentylator chłodnicy — pojedyncza prędkość |
| F06 | 30 A zielony | – | Wentylator chłodnicy — niska prędkość |
| F07 | 40 amperów pomarańczowy | – | Wentylator chłodnicy — wysoka prędkość |
| F08 | 40 amperów pomarańczowy | – | Silnik dmuchawy |
| F09 | – | 10 A czerwony | Układ napędowy |
| F10 | – | 10 A czerwony | trąbić |
| F11 | – | 15 amperów niebieski | Układ napędowy |
| F11 | – | 10 A czerwony | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F14 | – | 5 amperów opalania | Światła drogowe (migawka) |
| F15 | – | 15 amperów niebieski | Zapalniczka |
| F 16 | – | 7,5 Brązowy | Transmisja |
| F17 | – | 25 Clair | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F17 | – | 15 amperów niebieski | Układ napędowy |
| F18 | – | 15 amperów niebieski | Układ napędowy |
| F18 | – | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F19 | – | 7,5 Brązowy | Klimatyzator |
| F20 | – | 15 amperów niebieski | Podgrzewane siedzenia – jeśli są na wyposażeniu |
| F21 | – | 15 amperów niebieski | Pompa paliwowa |
| F22 | – | 20 żółty | Układ napędowy |
| F23 | – | 20 żółty | Zawory przeciwblokujące |
| F24 | – | 7,5 Brązowy | System kontroli stabilności |
| F30 | – | 15 amperów niebieski | Światła przeciwmgielne |
| F82 | 30 A zielony | – | Szyberdach / dach kabriolet |
| F83 | 20 żółty | – | Pompa chłodząca – jeśli jest na wyposażeniu |
| F84 | – | 10 A czerwony | Transmisja |
| F85 | 30 A zielony | – | Tylny odszraniacz |
| F87 | – | 5 amperów opalania | Tylny odszraniacz |
| F90 | – | 5 amperów opalania | Podgrzewane lusterka – jeśli są na wyposażeniu |
