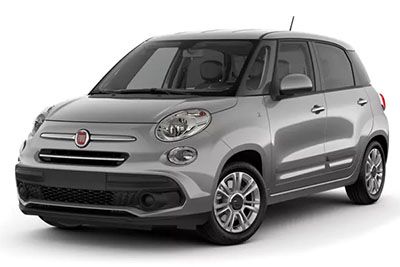

Minivan Fiat 500L jest dostępny od 2013 roku do dnia dzisiejszego. W tym artykule znajdziesz schematy skrzynek bezpieczników Fiata 500L 2014, 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz poznasz przeznaczenie poszczególnych bezpieczników ( rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Fiat 500L 2013-2019…
Bezpieczniki zapalniczki (gniazda zasilające) to bezpieczniki F14 ( gniazdo 115 V), F85 ( gniazdo przed 12 V) i F86 (gniazdo tylne 12 V / gniazda ładowarki USB) w skrzynce z bezpiecznikami komory silnika.
Lokalizacja skrzynki bezpieczników
Bezpieczniki pod maską
Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.
Aby uzyskać do niego dostęp, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadający każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.
Bezpieczniki wewnętrzne
Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się za pokrywą po lewej stronie kierownicy.
Tylne bezpieczniki wewnętrzne
Tylny wewnętrzny panel bezpieczników znajduje się za osłoną po stronie kierowcy tylnego przedziału.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2014, 2015
Bezpieczniki pod maską (2014, 2015)
Przydział bezpieczników pod maską (2014, 2015)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 60 amperów niebieski | Kontroler ciała | |
| F02 | 60 amperów niebieski | Tylna jednostka dystrybucji sterownika nadwozia | |
| F03 | 20 żółty | Stacyjka | |
| F04 | 40 amperów pomarańczowy | Pompa przeciwblokująca hamulca | |
| F05 | 70 amperów opalenizny | Elektryczne wspomaganie kierownicy | |
| F06 | 30 A zielony | Wentylator chłodnicy – niska prędkość | |
| F07 | 50 amperów czerwony | Wentylator chłodnicy — wysoka prędkość | |
| F08 | 40 amperów Pomarańczowy | Silnik dmuchawy | |
| F09 | 7,5 Brązowy | Transmisja | |
| F10 | 15 amperów niebieski | trąbić | |
| F11 | 10 A czerwony | Układ napędowy | |
| F14 | 20 żółty | Gniazdo zasilania 115 V | |
| F15 | 15 amperów niebieski | Transmisja | |
| F 16 | 7,5 Brązowy | Układ napędowy skrzyni biegów | |
| F17 | 10 A czerwony | Układ napędowy | |
| F18 | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) | |
| F19 | 7,5 Brązowy | Klimatyzator | |
| F20 | 30 A zielony | Tylny odszraniacz | |
| F21 | 15 amperów niebieski | Pompa paliwowa | |
| F23 | 20 żółty | Zawory przeciwblokujące | |
| F24 | 7,5 Brązowy | System kontroli stabilności | |
| F30 | 5 amperów opalania | Po uruchomieniu pompy | |
| F81 | 70 amperów opalenizny | PTC (wtórny) | |
| F82 | 40 amperów pomarańczowy | Transmisja | |
| F83 | 40 amperów pomarańczowy | PTC (główny) | |
| F84 | 7,5 Brązowy | Transmisja | |
| F85 | 15 amperów niebieski | Przednie gniazdo zasilania 12 V | |
| F86 | 15 amperów niebieski | Tylne gniazdo zasilania 12 V | |
| F88 | 7,5 Brązowy | Podgrzewane lustra |
Reklamy reklamowe
Bezpieczniki wewnętrzne (2014, 2015)
Przydział bezpieczników wewnętrznych (2014, 2015)
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 7,5 Brązowy | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 7,5 Brązowy | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 15 amperów niebieski | Gniazdo diagnostyczne, radio, system klimatyzacji, TPMS, szyberdach |
| 6 | F43 | 20 żółty | Podkładka dwukierunkowa |
| 7 | F48 | 20 żółty | Elektryczna szyba pasażera |
| osiem | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| dziewięć | F50 | 7,5 Brązowy | Poduszka powietrzna |
| dziesięć | F51 | 5 amperów opalania | Przełącznik radia samochodowego, system klimatyzacji, światło hamowania, sprzęgło, bieg wsteczny, szyberdach, czujnik parkowania, kamera tylna |
| jedenaście | F37 | 7,5 Brązowy | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| 12 | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| 13 | F31 | 5 amperów opalania | Klimatyzacja, Regulacja foteli |
| czternaście | F47 | 20 żółty | Elektryczna szyba kierowcy |
Przypisanie tylnych bezpieczników wewnętrznych (2014, 2015)
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F61 | 15 amperów niebieski | Fotele z regulacją lędźwiową |
| 2 | F62 | 15 amperów niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 żółty | zestaw audio |
| 4 | F65 | 20 żółty | osłona przeciwsłoneczna |
| pięć | F66 | 20 żółty | Szyberdach |
| 6 | F90 | 7,5 Brązowy | Lewa wiązka główna |
| 7 | F91 | 7,5 Brązowy | Prawe światło drogowe |
| osiem | F92 | 7,5 Brązowy | Lewe światło przeciwmgielne |
| dziewięć | F93 | 7,5 Brązowy | Prawe światło przeciwmgielne |
| dziesięć | F33 | 5 amperów opalania | BSM, ESP |
| jedenaście | F34 | 20 żółty | Lewe tylne okno pasażera |
| 12 | F49 | 20 żółty | Tylne prawe okno pasażera |
2016
Reklamy reklamowe
Bezpieczniki pod maską (2016)
Przypisanie bezpieczników pod maską (2016)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 70 amperów opalenizny | – | Kontroler ciała |
| F02 | 60 amperów niebieski | – | Tylna jednostka dystrybucji sterownika nadwozia |
| F03 | 20 żółty | – | Stacyjka |
| F04 | 40 amperów pomarańczowy | – | Pompa przeciwblokująca hamulca |
| F05 | 70 amperów opalenizny | – | Elektryczne wspomaganie kierownicy |
| F06 | 30 A zielony | – | Wentylator chłodnicy — niska prędkość |
| F07 | 50 amperów czerwony | – | Wentylator chłodnicy — wysoka prędkość |
| F08 | 40 amperów pomarańczowy | – | Silnik dmuchawy |
| F09 | – | 7,5 Brązowy | Transmisja (DDCT) |
| F09 | – | 5 amperów opalania | Skrzynia biegów (Aisin) |
| F10 | – | 15 amperów niebieski | trąbić |
| F11 | – | 10 A czerwony | Układ napędowy |
| F14 | – | 20 żółty | Gniazdo zasilania 115 V |
| F15 | – | 15 amperów niebieski | Transmisja (DDCT) |
| F15 | – | 10 A czerwony | Skrzynia biegów (Aisin) |
| F 16 | – | 7,5 Brązowy | Układ napędowy skrzyni biegów |
| F17 | – | 10 A czerwony | Układ napędowy |
| F18 | – | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F19 | – | 7,5 Brązowy | Klimatyzator |
| F20 | – | 30 A zielony | Tylny odszraniacz |
| F21 | – | 15 amperów niebieski | Pompa paliwowa |
| F22 | – | 20 żółty | Układ napędowy |
| F23 | – | 20 żółty | Zawory przeciwblokujące |
| F30 | – | 5 amperów opalania | Po uruchomieniu pompy |
| F81 | 70 amperów opalenizny | – | PTC (wtórny) |
| F82 | 40 amperów pomarańczowy | – | Transmisja |
| F83 | 40 amperów pomarańczowy | – | PTC (główny) |
| F84 | – | 7,5 Brązowy | Transmisja |
| F85 | – | 15 amperów niebieski | Przednie gniazdo zasilania 12 V |
| F88 | – | 7,5 Brązowy | Podgrzewane lustra |
Reklamy reklamowe
Bezpieczniki wewnętrzne (2016)
Przypisanie bezpieczników wewnętrznych (2016-2019)
| Wgłębienie | Nie. | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 7,5 Brązowy | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 7,5 Brązowy | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 15 amperów niebieski | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji, TPMS, szyberdach |
| 6 | F90 | 7,5 Brązowy | Lewa wiązka główna |
| 7 | F91 | 7,5 Brązowy | Prawe światło drogowe |
| osiem | F92 | 7,5 Brązowy | Lewe światło przeciwmgielne |
| dziewięć | F93 | 7,5 Brązowy | Prawe światło przeciwmgielne |
| dziesięć | F42 | 5 amperów opalania | BSM, ESP |
| jedenaście | F33 | 20 żółty | Lewe tylne okno pasażera |
| 12 | F34 | 20 żółty | Tylne prawe okno pasażera |
| 13 | F43 | 20 żółty | Podkładka dwukierunkowa |
| czternaście | F48 | 20 żółty | Elektryczna szyba pasażera |
| piętnaście | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| szesnaście | F50 | 7,5 Brązowy | Poduszka powietrzna |
| 17 | F51 | 5 amperów opalania | Przełącznik radia pojazdu, system klimatyzacji, światło hamowania, sprzęgło, bieg wsteczny, szyberdach, czujnik parkowania, kamera tylna |
| 18 | F37 | 7,5 Brązowy | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| dziewiętnaście | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| dwadzieścia | F31 | 5 amperów opalania | Klimatyzacja, Regulacja foteli |
| 21 | F47 | 20 żółty | Elektryczna szyba kierowcy |
Przypisanie tylnych bezpieczników wewnętrznych (2016)
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F61 | 15 amperów niebieski | Fotele z regulacją lędźwiową |
| 2 | F62 | 15 amperów niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 żółty | zestaw audio |
| 4 | F65 | 20 żółty | osłona przeciwsłoneczna |
| pięć | F66 | 20 żółty | Szyberdach |
2017
Reklamy reklamowe
Bezpieczniki pod maską (2017)
Przypisanie bezpieczników pod maską (2017)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 70 amperów opalenizny | – | Kontroler ciała |
| F02 | 60 amperów niebieski | – | Tylna jednostka dystrybucji sterownika nadwozia |
| F03 | 20 żółty | – | Stacyjka |
| F04 | 40 amperów pomarańczowy | – | Pompa przeciwblokująca hamulca |
| F05 | 70 amperów opalenizny | – | Elektryczne wspomaganie kierownicy |
| F06 | 30 A zielony | – | Wentylator chłodnicy — niska prędkość |
| F07 | 50 amperów czerwony | – | Wentylator chłodnicy — wysoka prędkość |
| F08 | 40 amperów pomarańczowy | – | Silnik dmuchawy |
| F09 | – | – | Nieużywany |
| F09 | – | 5 amperów opalania | Skrzynia biegów (Aisin) |
| F10 | – | 15 amperów niebieski | trąbić |
| F11 | – | 10 A czerwony | Układ napędowy |
| F14 | – | 20 żółty | Gniazdo zasilania 115 V |
| F15 | – | – | Nieużywany |
| F15 | – | 10 A czerwony | Skrzynia biegów (Aisin) |
| F 16 | – | 7,5 Brązowy | Układ napędowy skrzyni biegów |
| F17 | – | 10 A czerwony | Układ napędowy |
| F18 | – | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F19 | – | 7,5 Brązowy | Klimatyzator |
| F20 | – | 30 A zielony | Tylny odszraniacz |
| F21 | – | 15 amperów niebieski | Pompa paliwowa |
| F22 | – | 20 żółty | Układ napędowy |
| F23 | – | 20 żółty | Zawory przeciwblokujące |
| F30 | – | 5 amperów opalania | Po uruchomieniu pompy |
| F81 | 70 amperów opalenizny | – | PTC (wtórny) |
| F82 | 40 amperów pomarańczowy | – | Transmisja |
| F83 | 40 amperów pomarańczowy | – | PTC (główny) |
| F84 | – | 7,5 Brązowy | Transmisja |
| F85 | – | 15 amperów niebieski | Przednie gniazdo zasilania 12 V |
| F88 | – | 7,5 Brązowy | Podgrzewane lustra |
Reklamy reklamowe
Bezpieczniki wewnętrzne (2017)
Przypisanie bezpieczników wewnętrznych (2016-2019)
| Wgłębienie | Nie. | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 7,5 Brązowy | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 7,5 Brązowy | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 15 amperów niebieski | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji, TPMS, szyberdach |
| 6 | F90 | 7,5 Brązowy | Lewa wiązka główna |
| 7 | F91 | 7,5 Brązowy | Prawe światło drogowe |
| osiem | F92 | 7,5 Brązowy | Lewe światło przeciwmgielne |
| dziewięć | F93 | 7,5 Brązowy | Prawe światło przeciwmgielne |
| dziesięć | F42 | 5 amperów opalania | BSM, ESP |
| jedenaście | F33 | 20 żółty | Lewe tylne okno pasażera |
| 12 | F34 | 20 żółty | Tylne prawe okno pasażera |
| 13 | F43 | 20 żółty | Podkładka dwukierunkowa |
| czternaście | F48 | 20 żółty | Elektryczna szyba pasażera |
| piętnaście | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| szesnaście | F50 | 7,5 Brązowy | Poduszka powietrzna |
| 17 | F51 | 5 amperów opalania | Przełącznik radia pojazdu, system klimatyzacji, światło hamowania, sprzęgło, bieg wsteczny, szyberdach, czujnik parkowania, kamera tylna |
| 18 | F37 | 7,5 Brązowy | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| dziewiętnaście | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| dwadzieścia | F31 | 5 amperów opalania | Klimatyzacja, Regulacja foteli |
| 21 | F47 | 20 żółty | Elektryczna szyba kierowcy |
Przypisanie tylnych bezpieczników wewnętrznych (2017)
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F61 | 15 amperów niebieski | Fotele z regulacją lędźwiową |
| 2 | F62 | 15 amperów niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 żółty | zestaw audio |
| 4 | F65 | 20 żółty | osłona przeciwsłoneczna |
| pięć | F66 | 20 żółty | Szyberdach |
2018, 2019
Reklamy reklamowe
Bezpieczniki pod maską (2018, 2019)
Przydział bezpieczników pod maską (2018, 2019)
| Wgłębienie | Maks. bezpiecznik | Mini bezpiecznik | Opis |
|---|---|---|---|
| F01 | 70 amperów opalenizny | – | Kontroler ciała |
| F02 | 60 amperów niebieski | – | Tylna jednostka dystrybucji sterownika nadwozia |
| F03 | 20 żółty | – | Stacyjka |
| F04 | 40 amperów pomarańczowy | – | Pompa przeciwblokująca hamulca |
| F05 | 70 amperów opalenizny | – | Elektryczne wspomaganie kierownicy |
| F06 | 30 A zielony | – | Wentylator chłodnicy — niska prędkość |
| F07 | 50 amperów czerwony | – | Wentylator chłodnicy — wysoka prędkość |
| F08 | 40 amperów pomarańczowy | – | Silnik dmuchawy |
| F09 | – | 7,5 Brązowy | Skrzynia biegów (Aisin) |
| F10 | – | 15 amperów niebieski | trąbić |
| F11 | – | 10 A czerwony | Układ napędowy |
| F14 | – | 20 żółty | Gniazdo zasilania 115 V |
| F15 | – | – | Nieużywany |
| F15 | – | 10 A czerwony | Skrzynia biegów (Aisin) |
| F 16 | – | 7,5 Brązowy | Układ napędowy skrzyni biegów |
| F17 | – | 10 A czerwony | Układ napędowy |
| F18 | – | 5 amperów opalania | Układ napędowy (Multiair – jeśli jest w wyposażeniu) |
| F19 | – | 7,5 Brązowy | Klimatyzator |
| F20 | – | 30 A zielony | Tylny odszraniacz |
| F21 | – | 15 amperów niebieski | Pompa paliwowa |
| F22 | – | 20 żółty | Układ napędowy |
| F23 | – | 20 żółty | Zawory przeciwblokujące |
| F30 | – | 5 amperów opalania | Po uruchomieniu pompy |
| F81 | 70 amperów opalenizny | – | PTC (wtórny) |
| F83 | 40 amperów pomarańczowy | – | PTC (główny) |
| F85 | – | 15 amperów niebieski | Przednie gniazdo zasilania 12 V |
| F86 | – | 7,5 Brązowy | Gniazda ładowarki USB |
| F88 | – | 7,5 Brązowy | Podgrzewane lustra |
Reklamy reklamowe
Bezpieczniki wewnętrzne (2018, 2019)
Przypisanie bezpieczników wewnętrznych (2016-2019)
| Wgłębienie | Nie. | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F12 | 7,5 Brązowy | Prawe światło mijania |
| 2 | F32 | 7,5 Brązowy | Oświetlenie sufitowe przednie i tylne Oświetlenie sufitowe w bagażniku i drzwiach |
| 3 | F53 | 7,5 Brązowy | Węzeł pulpitu nawigacyjnego |
| 4 | F38 | 20 żółty | Centralny zamek drzwi |
| pięć | F36 | 15 amperów niebieski | Gniazdo diagnostyczne, radio samochodowe, system klimatyzacji, TPMS, szyberdach |
| 6 | F90 | 7,5 Brązowy | Lewa wiązka główna |
| 7 | F91 | 7,5 Brązowy | Prawe światło drogowe |
| osiem | F92 | 7,5 Brązowy | Lewe światło przeciwmgielne |
| dziewięć | F93 | 7,5 Brązowy | Prawe światło przeciwmgielne |
| dziesięć | F42 | 5 amperów opalania | BSM, ESP |
| jedenaście | F33 | 20 żółty | Lewe tylne okno pasażera |
| 12 | F34 | 20 żółty | Tylne prawe okno pasażera |
| 13 | F43 | 20 żółty | Podkładka dwukierunkowa |
| czternaście | F48 | 20 żółty | Elektryczna szyba pasażera |
| piętnaście | F13 | 7,5 Brązowy | Lewe światło mijania, regulacja pochylenia reflektora |
| szesnaście | F50 | 7,5 Brązowy | Poduszka powietrzna |
| 17 | F51 | 5 amperów opalania | Przełącznik radia pojazdu, system klimatyzacji, światło hamowania, sprzęgło, bieg wsteczny, szyberdach, czujnik parkowania, kamera tylna |
| 18 | F37 | 7,5 Brązowy | Włącznik świateł hamowania, węzeł deski rozdzielczej |
| dziewiętnaście | F49 | 5 amperów opalania | Lusterko zewnętrzne, GPS, lusterko elektryczne, czujnik parkowania |
| dwadzieścia | F31 | 5 amperów opalania | Klimatyzacja, Regulacja foteli |
| 21 | F47 | 20 żółty | Elektryczna szyba kierowcy |
Przypisanie tylnych bezpieczników wewnętrznych (2018, 2019)
| Wgłębienie | Nazwa | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | F61 | 15 amperów niebieski | Fotele z regulacją lędźwiową |
| 2 | F62 | 15 amperów niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 żółty | zestaw audio |
| 4 | F65 | 20 żółty | osłona przeciwsłoneczna |
| pięć | F66 | 20 żółty | Szyberdach |
