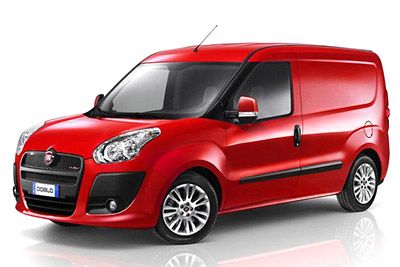

W tym artykule przyjrzymy się drugiej generacji Fiata Doblo, dostępnego od 2000 roku do dnia dzisiejszego (lifting w 2015 roku). Tutaj znajdziesz schematy skrzynek bezpieczników Fiat Doblo 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdej z nich. bezpiecznik (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Fiat Doblo 2010-2018
Bezpieczniki zapalniczki (gniazdo) Fiata Doblo to bezpieczniki F85 (tylne gniazdo), F86 (gniazdo w przedziale pasażerskim) w skrzynce bezpieczników w komorze silnika oraz bezpieczniki F3 (zapalniczka, 2015-2018), F94 (tył gniazda zapalniczki), F95 (gniazdo zapalniczki/przedziału pasażerskiego) i F96 (gniazdo zapalniczki/przedziału pasażerskiego) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Bezpieczniki Fiata Doblo są zgrupowane w dwóch skrzynkach bezpieczników, jednej umieszczonej w desce rozdzielczej, a drugiej w komorze silnika.
Komora silnika
Przedział pasażerski
Schematy skrzynek bezpieczników
Reklamy reklamowe
2010, 2011, 2012, 2013, 2014
Komora silnika
Przydział bezpieczników w komorze silnika (2010-2014)
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F01 | 60 | BCM – Jednostka sterująca komputera pokładowego |
| F02 | dwadzieścia | Ręczna skrzynia biegów po stronie kierowcy tylnej szyby (wersje Doblo / Doblo Combi) |
| F03 | dwadzieścia | Stacyjka |
| F04 | 40 | Jednostka sterująca układu hamulcowego BSM (pompa elektryczna) |
| F05 | pięćdziesiąt | Dodatkowa nagrzewnica PTC2 (silniki wysokoprężne) |
| F06 | trzydzieści | Wentylator chłodnicy (niska prędkość) |
| F07 | 40 | Wentylator chłodnicy (wysoka prędkość, 187/300/350W) |
| F07 | 60 | Wentylator chłodnicy (wysoka prędkość, 500W) |
| F08 | 40 | Wentylator kabiny pasażerskiej |
| F09 | dziesięć | Pilot do otwierania drzwi na zawiasach (wersja Cargo) |
| F10 | dziesięć | Pojedynczy ton gorący |
| F11 | dziesięć | Obciążenia wtórne układu sterowania silnikiem |
| F14 | piętnaście | Główne belki |
| F15 | trzydzieści | Dodatkowa nagrzewnica PTC1 (silniki wysokoprężne) |
| F 16 | 7,5 | ECM Jednostka sterująca zarządzania silnikiem, przekaźnik zarządzania zapłonem 1 z systemem Start & Stop |
| F17 | dziesięć | ECM Sterownik silnika (zasilanie) (1.3 Multijet Euro 4,1.4 BZ, 1.6 Multijet -2.0 JTD) |
| F18 | 7,5 | Moduł sterujący silnika ECM Przekaźnik główny układu sterowania silnika |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | trzydzieści | Podgrzewana tylna szyba |
| F21 | piętnaście | Pompa paliwa na zbiorniku |
| F22 | piętnaście | Obciążenia podstawowe systemu zarządzania silnikiem (1.3 Multijet Euro 4,1.4) |
| F22 | dwadzieścia | Obciążenia podstawowe systemu zarządzania silnikiem (1.3 Multijet Euro / Euro 5,1.6 Multijet -2.0 JTD) |
| F23 | dwadzieścia | ECU układu hamulcowego BSM (jednostka sterująca i elektromagnes) |
| F24 | pięć | Jednostka sterująca układu hamulcowego BSM (w zestawie i kluczyk), czujnik kąta skrętu |
| F30 | piętnaście | Światła przeciwmgielne |
| F81 | 60 | Kalkulator podgrzewania świec żarowych (1.3 Multijet Euro 4,1.3 Multijet Euro 5,1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) |
| F82 | dwadzieścia | Regulator tylnej szyby po stronie pasażera (wersje Doblo / Doblo Combi z manualną skrzynią biegów) |
| F83 | dwadzieścia | Pompa spryskiwacza reflektorów |
| F85 | trzydzieści | Gniazdo wewnętrzne, gniazdo tylne |
| F86 | trzydzieści | Zapalniczka, podgrzewane siedzenia |
| F87 | pięć | Czujnik stanu naładowania akumulatora IBS dla systemu Start & Stop |
| F88 | 7,5 | Odmrażacze do luster |
Reklamy reklamowe
Przedział pasażerski
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2010-2014)
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Dolne lewe światło, dźwignia reflektora |
| F31 | pięć | wewn. zasilanie cewek przekaźników skrzynki bezpieczników silnika i cewek przekaźników komputera pokładowego; |
| F32 | 7,5 | Przednie oświetlenie sufitowe, tylne oświetlenie sufitowe, oświetlenie osłony przeciwsłonecznej, światła obrysowe drzwi, oświetlenie bagażnika |
| F36 | dziesięć | Zasilanie + bateria do gniazda diagnostycznego EOBD, automatyczna klimatyzacja, syrena alarmowa, nagłośnienie, jednostka konwergencji Blue&Me™, pneumatyczna jednostka detekcji ciśnienia |
| F37 | pięć | wewn. zasilanie deski rozdzielczej, przełącznik pedału hamulca, trzecie światło hamowania; |
| F38 | dwadzieścia | Silniki zamka / odblokowania drzwi, silniki siłownika zamka, silnik zamka tylnej klapy |
| F43 | piętnaście | Pompa spryskiwacza / tylna szyba |
| F47 | dwadzieścia | Silnik szyby drzwi przednich po stronie kierowcy |
| F48 | dwadzieścia | Lewe światło mijania, korektor reflektorów |
| F49 | pięć | wewn. zasilanie oświetlenia panelu sterowania, centralka parkowania, centralka czujnika ciśnienia w oponach, silnik elektryczny lusterka, czujnik deszczu, elektryczna górna centralka sterująca, gniazdo infotainment My-port |
| F50 | 7,5 | nadmuchiwana torba |
| F51 | 7,5 | wewn. zasilanie włącznika pedału hamulca, włącznika pedału sprzęgła, ogrzewania wnętrza, jednostki sterującej konwergencji Blue & Me™, konfiguracja systemu audio |
| F53 | pięć | Panel |
| F94 | piętnaście | Tylne gniazdo |
| F95 | piętnaście | Gniazdo zapalniczki/przedziału pasażerskiego |
| F96 | piętnaście | Gniazdo zapalniczki/przedziału pasażerskiego |
| F97 | dziesięć | Podgrzewany fotel kierowcy |
| F98 | dziesięć | Podgrzewany fotel pasażera |
2015, 2016, 2017, 2018
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2015-2018)
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F01 | 60 | BCM – Jednostka sterująca komputera pokładowego |
| F02 | dwadzieścia | Ręczna skrzynia biegów po stronie kierowcy tylnej szyby (wersje Doblo / Doblo Combi) |
| F03 | dwadzieścia | Stacyjka |
| F04 | 40 | BSM Sterownik układu hamulcowego (pompa elektryczna) |
| F05 | pięćdziesiąt | Dodatkowa nagrzewnica PTC2 (silniki wysokoprężne) |
| F06 | trzydzieści | Wentylator chłodnicy (niska prędkość) |
| F07 | 40 | Wentylator chłodnicy (wysoka prędkość, 187/300/350W) |
| F07 | 60 | Wentylator chłodnicy (wysoka prędkość, 500W) |
| F08 | 40 | Wentylator kabiny pasażerskiej |
| F09 | dziesięć | Pilot do otwierania drzwi na zawiasach (wersja Cargo) |
| F10 | dziesięć | Pojedynczy róg |
| F11 | dziesięć | Obciążenia wtórne układu sterowania silnikiem |
| F14 | piętnaście | Czerwone światła |
| F15 | trzydzieści | Dodatkowa nagrzewnica PTC1 (silniki wysokoprężne) |
| F 16 | 7,5 | ECM Jednostka sterująca zarządzania silnikiem, przekaźnik zarządzania zapłonem 1 z systemem Start & Stop |
| F17 | dziesięć | ECM Sterownik silnika (zasilanie) (1.3 Multijet Euro 4,1.4 BZ, 1.6 Multijet -2.0 JTD) |
| F18 | 7,5 | Jednostka sterująca silnika ECM, główny przekaźnik zarządzania systemem sterowania silnikiem |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | trzydzieści | Podgrzewana tylna szyba |
| F21 | piętnaście | Pompa paliwa na zbiorniku |
| F22 | piętnaście | Obciążenia podstawowe systemu zarządzania silnikiem (1.3 Multijet Euro 4,1.4) |
| F22 | dwadzieścia | Obciążenia podstawowe systemu zarządzania silnikiem (1.3 Multijet Euro / Euro 5,1.6 Multijet -2.0 JTD) |
| F23 | dwadzieścia | ECU układu hamulcowego BSM (jednostka sterująca i elektromagnes) |
| F24 | pięć | Jednostka sterująca układu hamulcowego BSM (w zestawie i kluczyk), czujnik kąta skrętu |
| F30 | piętnaście | Światła przeciwmgielne |
| F81 | 60 | Kalkulator podgrzewania świec żarowych (1.3 Multijet Euro 4,1.3 Multijet Euro 5,1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) |
| F82 | dwadzieścia | Regulator tylnej szyby po stronie pasażera (wersje Doblo / Doblo Combi z manualną skrzynią biegów) |
| F83 | dwadzieścia | Pompa spryskiwacza reflektorów |
| F85 | piętnaście | Tylne gniazdo zasilania |
| F86 | piętnaście | Gniazdo zasilania w przedziale pasażerskim |
| F87 | pięć | Czujnik stanu naładowania akumulatora IBS dla systemu Start & Stop |
| F88 | 7,5 | Odmrażacze do luster |
Reklamy reklamowe
Przedział pasażerski
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2015-2018)
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F1 | dziesięć | Podgrzewany fotel kierowcy |
| F2 | dziesięć | Podgrzewany fotel pasażera |
| F3 | piętnaście | Zapalniczka |
| F4 | dwadzieścia | Trzecie gniazdo na desce rozdzielczej |
| F5 | dwadzieścia | Elektrycznie sterowana tylna szyba po stronie kierowcy |
| F6 | dwadzieścia | Elektrycznie sterowana tylna szyba po stronie pasażera |
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania, korektor reflektorów |
| F31 | pięć | wewn. zasilanie cewek przekaźników skrzynki bezpieczników silnika i cewek przekaźników komputera pokładowego; |
| F32 | 7,5 | Przednie oświetlenie sufitowe Tylne oświetlenie sufitowe na osłonie przeciwsłonecznej, światła obrysowe drzwi, oświetlenie bagażnika |
| F36 | dziesięć | Zasilanie + akumulator do gniazda diagnostycznego EOBD, radia, komputera kontroli ciśnienia pneumatycznego |
| F37 | pięć | wewn. zasilanie deski rozdzielczej, przełącznik pedału hamulca, trzecie światło hamowania; |
| F38 | dwadzieścia | Silniki zamka/odblokowania drzwi, silniki siłownika zamka, silnik odblokowania tylnej klapy |
| F43 | piętnaście | Pompa spryskiwacza / tylna szyba |
| F47 | dwadzieścia | Elektryczny silnik szyby na przednich drzwiach po stronie kierowcy |
| F48 | dwadzieścia | Elektryczny silnik szyby po stronie pasażera w drzwiach przednich |
| F49 | pięć | wewn. zasilanie oświetlenia panelu sterowania, centralka parkowania, centralka czujnika ciśnienia w oponach, silnik elektryczny lusterka, czujnik deszczu, elektryczna górna centralka sterująca, gniazdo infotainment My-port |
| F50 | 7,5 | nadmuchiwana torba |
| F51 | 7,5 | wewn. zasilanie włącznika pedału hamulca, włącznika pedału sprzęgła, ogrzewania wnętrza, jednostki sterującej konwergencji Blue & Me™, konfiguracja systemu audio |
| F53 | pięć | Panel |
| F94 | piętnaście | Tylne gniazdo |
| F95 | piętnaście | Gniazdo zapalniczki/przedziału pasażerskiego |
| F96 | piętnaście | Gniazdo zapalniczki/przedziału pasażerskiego |
| F97 | dziesięć | Podgrzewany fotel kierowcy |
| F98 | dziesięć | Podgrzewany fotel pasażera |
