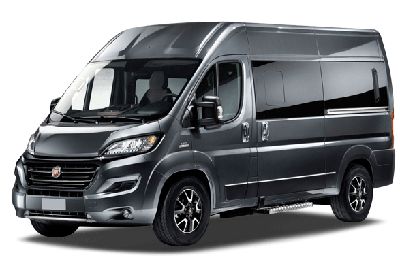

W tym artykule przyjrzymy się pierwszej generacji Fiata Ducato po liftingu, dostępnej od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Fiata Ducato 2015, 2016, 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Fiat Ducato 2015-2019.
Bezpieczniki zapalniczki (gniazdo) Fiata Ducato to bezpieczniki F09 (gniazdo tylne), F14 (gniazdo), F15 (gniazdo zapalniczki) w skrzynce bezpieczników komory silnika i bezpiecznik F56 (gniazdo pasażera z tyłu) w opcjonalnej skrzynce bezpieczników na prawy słupek środkowy.
Komora silnika
Panel
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na tablicy rozdzielczej, poluzuj śruby mocujące A i zdejmij pokrywę.
Opcjonalna skrzynka bezpieczników na prawym środkowym słupku (jeśli dotyczy)
Aby uzyskać do niego dostęp, zdejmij pokrywę ochronną.
Reklamy reklamowe
Komora silnika
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F03 | trzydzieści | Stacyjka (+akumulator) |
| F04 | 40 | Filtr grzewczy |
| F05 | 20/50 | Spray do wentylacji silnika Puma / przedziału pasażerskiego z Webasto, zrobotyzowana pompa skrzyni biegów (+ akumulator) |
| F06 | 40/60 | Wentylator chłodzący silnik o dużej prędkości (+ akumulator) |
| F07 | 40/50/60 | Wentylator chłodzący silnik o niskiej prędkości (+ akumulator) |
| F08 | 40 | Wentylator wewnętrzny (+ klawisz |
| F09 | piętnaście | Tylne gniazdo zasilania (+ bateria) |
| F10 | piętnaście | trąbić |
| F14 | piętnaście | Gniazdo zasilania (+ bateria) |
| F15 | piętnaście | Zapalniczka (+ bateria) |
| F18 | 7,5 | Moduł sterujący układu napędowego, ECU zrobotyzowanej skrzyni biegów (+ akumulator) |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | trzydzieści | Wycieraczka |
| F24 | 7,5 | Pomocniczy panel sterowania do przemieszczania i składania lusterek (+ klucz) |
| F30 | piętnaście | Odmrażanie lustra |
Reklamy reklamowe
Skrzynka bezpieczników deski rozdzielczej
Rozmieszczenie bezpieczników w skrzynce bezpieczników tablicy rozdzielczej
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania |
| F31 | pięć | Przekaźnik ECU komory silnika, przekaźnik ECU deski rozdzielczej (+ klucz) |
| F32 | 7,5 | Oświetlenie wewnętrzne lamp górnych (+ bateria) |
| F33 | 7,5 | Czujnik monitorowania akumulatora dla wersji Start & Stop (+ akumulator) |
| F34 | 7,5 | Oświetlenie wewnętrzne minibusów (awaryjne) |
| F35 | 7,5 | Światła cofania, komputer sevotronic, czujnik wody w filtrze oleju napędowego, (+ klucz) |
| F36 | dziesięć | Radio, klimatyzacja, alarm, tachograf, komputer odłączenia akumulatora, timer Webasto (+ bateria) |
| F37 | 7,5 | Sterowanie światłami hamowania (główne), deska rozdzielcza trzeciego światła hamowania (+ klawisz) |
| F38 | dwadzieścia | Zamek drzwi (+ bateria) |
| F43 | dwadzieścia | Wycieraczka szyby przedniej (+ klawisz) |
| F47 | dwadzieścia | Elektrycznie sterowana szyba po stronie kierowcy |
| F48 | dwadzieścia | Elektrycznie sterowana szyba po stronie pasażera |
| F49 | pięć | Komputer wspomagania parkowania, radio, sterowanie na kierownicy, centralny panel sterowania, lewy panel sterowania, panel pomocniczy, komputer odłączenia akumulatora (+ klucz |
| F51 | pięć | Klimatyzacja, wspomaganie kierownicy ECU, światła cofania, czujnik wody filtra paliwa, przepływomierz, tachograf (+kluczyk) |
| F53 | 7,5 | Deska rozdzielcza (+ bateria) |
| F89 | – | – |
| F90 | 7,5 | Lewa wiązka główna |
| F91 | 7,5 | Prawe światło drogowe |
| F92 | 7,5 | Lewe światło przeciwmgielne |
| F93 | 7,5 | Prawe światło przeciwmgielne |
Reklamy reklamowe
Opcjonalna skrzynka bezpieczników
Rozmieszczenie bezpieczników w opcjonalnej skrzynce bezpiecznikowej
| Nie. | Natężenie [A] | Chronione urządzenie |
|---|---|---|
| F54 | – | – |
| F55 | piętnaście | Podgrzewane siedzenia |
| F56 | piętnaście | Gniazdo pasażera z tyłu |
| F57 | dziesięć | Dodatkowe ogrzewanie pod siedziskiem |
| F58 | dziesięć | ogrzewana tylna szyba lewa |
| F59 | 7,5 | szyba tylna prawa ogrzewana |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | dziesięć | Dodatkowe sterowanie ogrzewaniem pasażera |
| F64 | – | – |
| F65 | trzydzieści | Dodatkowy wentylator nagrzewnicy pasażera |
