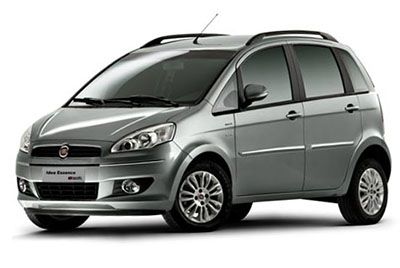

Mini MPV Fiat Idea był produkowany od 2003 do 2012 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Fiat Idea 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika ( rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Fiat Idea 2003-2012
Wykorzystywane są informacje z instrukcji obsługi 2012. Lokalizacja i funkcja bezpieczników we wcześniej produkowanych samochodach może się różnić.
Bezpiecznik zapalniczki (gniazdo zasilania) Fiata Idea to bezpiecznik F44 w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników na desce rozdzielczej
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie deski rozdzielczej.
Wersje z kierownicą po prawej stronie
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | AMPER | UŻYTKOWNIK |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania/urządzenie do celowania reflektorów |
| F31 | 7,5 | Światła cofania / cewki przekaźników jednostka sterująca komory silnika / komputer pokładowy |
| F32 | – | Do dyspozycji |
| F33 | dwadzieścia | Elektrycznie lewa tylna szyba |
| F34 | dwadzieścia | Elektryczne tylne prawe okno |
| F35 | 7,5 | +15 Tempomat, sygnał przełącznika na pedale hamulca dla elektronicznych jednostek sterujących (*) |
| F36 | dziesięć | +30 Ustawienie wstępne dla komputera przyczepy, tylne zamki zamki przednie z komputerem drzwi jednodrzwiowych (*) |
| F37 | 7,5 | + 15 Trzecie światło hamowania, deska rozdzielcza, światła hamowania (*) |
| F38 | dwadzieścia | Rozpocznij wydanie |
| F39 | dziesięć | +30 gniazdo diagnostyczne EOBD, nagłośnienie, nawigator, komputer ciśnienia pneumatycznego (*) |
| F40 | trzydzieści | Podgrzewana tylna szyba |
| F41 | 7,5 | Podgrzewane lusterka elektryczne |
| F42 | 7,5 | +15 Jednostka sterująca ABS / ESP (*) |
| F43 | trzydzieści | Wycieraczka / spryskiwacz przedniej szyby |
| F44 | piętnaście | Zapalniczka / gniazdo na tunelu |
| F45 | piętnaście | Podgrzewane siedzenia |
| F46 | piętnaście | Gniazdo rozrusznika |
| F47 | dwadzieścia | Zasilanie komputera drzwi kierowcy (elektryczna szyba, zamek) |
| F48 | dwadzieścia | Zasilanie komputera drzwi pasażera (elektryczna szyba, zamek) |
| F49 | 7,5 | +15 narzędzi (lampki kontrolne lewego i środkowego panelu deski rozdzielczej, elektryczne lusterka, oświetlenie kontrolne podgrzewanych foteli, ustawienia dla radiotelefonu, nawigatora, czujniki deszczu / światła dziennego, komputer wspomagania parkowania, oświetlenie kontrolne szyberdachu) (*) |
| F50 | 7,5 | Jednostka sterująca poduszki powietrznej |
| F51 | 7,5 | + 15 Kalkulator ciśnienia w oponach, sterowanie ECO / Sport (*) |
| F52 | piętnaście | Tylna wycieraczka / spryskiwacz |
| F53 | 7,5 | +30 Kierunkowskazy, światła awaryjne, deska rozdzielcza (*) |
| F54 | piętnaście | +30 Zewnętrzny wzmacniacz radiowy (*) |
| F58 | dwadzieścia | +30 Szyberdach (*) |
(*) +30 = dyrektywa akumulatora bieguna dodatniego (niezablokowana)
+15 = biegun dodatni zablokowany
+15 = biegun dodatni zablokowany
Skrzynka bezpieczników pod maską
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników pod maską znajduje się w komorze silnika w pobliżu akumulatora.
Reklamy reklamowe
Schemat skrzynki bezpieczników
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | AMPER | UŻYTKOWNIK |
|---|---|---|
| F9 | dwadzieścia | Płyn do spryskiwaczy reflektorów |
| F10 | piętnaście | trąbić |
| F11 | piętnaście | Usługi wtórnego wtrysku elektronicznego |
| F4 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewa wiązka główna |
| F17 | dziesięć | Podstawowe usługi wtrysku elektronicznego |
| F18 | dziesięć | +30 Przełącznik elektromagnetyczny ECU silnika / wentylatora chłodnicy (1.9 Multijet) (*) |
| F19 | 7,5 | Kompresor |
| F20 | – | Uwolnić |
| F21 | piętnaście | Pompa paliwowa |
| F22 | piętnaście | Podstawowe usługi wtrysku elektronicznego (1,2 16V, 1,4 16V) |
| F22 | dwadzieścia | Usługi podstawowego wtrysku elektronicznego (silnik Multijet) |
| F22 | piętnaście | Podstawowe usługi wtrysku elektronicznego (silnik benzynowy) |
| F23 | trzydzieści | +30 Skrzynia biegów Duallogic (*) |
| F24 | 7,5 | +15 Elektryczne wspomaganie kierownicy (*) |
| F30 | piętnaście | Przednie światła przeciwmgielne |
(*) +30 = dyrektywa akumulatora bieguna dodatniego (niezablokowana)
+15 = biegun dodatni zablokowany
+15 = biegun dodatni zablokowany
