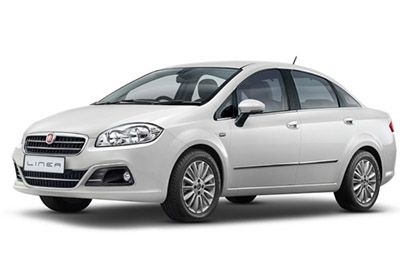

Mały samochód rodzinny Fiat Linea był produkowany od 2007 do 2018 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Fiata Linea 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016 , uzyskasz informacje na temat rozmieszczenie paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Fiat Linea 2007-2016
Bezpiecznik zapalniczki (gniazdo zasilania) Fiata Linea to bezpiecznik F44 w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Bezpieczniki są pogrupowane w trzy części na desce rozdzielczej, w komorze silnika i na dodatnim zacisku akumulatora.
Komora silnika
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników obok akumulatora, zdejmij pokrywę ochronną.
Panel
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na tablicy rozdzielczej, poluzuj śruby mocujące A i zdejmij pokrywę.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2007, 2008, 2009, 2010, 2011, 2012
Komora silnika
Przydział bezpieczników w komorze silnika (2007-2012)
| Nie. | Natężenie [A] | Chroniony komponent |
|---|---|---|
| F10 | piętnaście | trąbić |
| F11 | dziesięć | Obciążenia wtórne układu sterowania silnikiem |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewy reflektor |
| F17 | dziesięć | Pierwotne obciążenia układu sterowania silnikiem |
| F18 | dziesięć | Jednostka sterująca silnika |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F21 | piętnaście | Pompa paliwowa |
| F22 | piętnaście | Obciążenia pierwotne układu sterowania silnika (wtryskiwacze, cewki zapłonowe) |
| F23 | dwadzieścia | Silnik wycieraczek |
| F24 | – | Zapasowy |
| F30 | piętnaście | Światła przeciwmgielne |
Przedział pasażerski
Reklamy reklamowe
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2007-2012)
| Nie. | Natężenie [A] | Chroniony komponent |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Korektor reflektorów, lewe światło mijania |
| F31 | 7,5 | INT/A dla cewek przekaźnika (T08, T17) w skrzynce bezpiecznikowej komory silnika i węźle komputera pokładowego |
| F32 | piętnaście | Podgrzewane siedzenia |
| F33 | dwadzieścia | Jednostka sterująca regulatora szyby (silnik lewej tylnej szyby) |
| F34 | dwadzieścia | Sterownik elektrycznych szyb (silnik prawej tylnej szyby) |
| F35 | 7,5 | +15 świateł cofania, sterowanie NC światła hamowania, przepływomierz powietrza, podgrzewacz świec zapłonowych, czujnik wody w oleju napędowym, generator obrotomierza, czujnik poziomu 2 |
| F36 | 7,5 | Elektryczny podnośnik szyby (+30 dla elektroniki) |
| F37 | 7,5 | +15 tablica przyrządów, sterowanie światłami hamowania ND |
| F38 | dwadzieścia | Węzeł komputera ciała |
| F39 | dziesięć | Węzeł radiowy, węzeł klimatyzacji, węzeł Blue & Me |
| F40 | trzydzieści | Podgrzewana tylna szyba |
| F41 | 7,5 | Odmrażacze do luster |
| F42 | 7,5 | +15 układ hamulcowy |
| F43 | dwadzieścia | Sterowanie wycieraczką (pompa dwukierunkowa) |
| F44 | piętnaście | Zapalniczka lub gniazdko |
| F45 | dziesięć | Siłownik zamka bagażnika |
| F47 | dwadzieścia | Podnośnik szyby (silnik szyby przedniej po stronie kierowcy) |
| F48 | dwadzieścia | Podnośnik szyby elektrycznej (silnik szyby przedniej po stronie pasażera) |
| F49 | 7,5 | +15 sterowanie oświetleniem: radio na kierownicy, deska rozdzielcza, elektryczne lusterka, elektryczne szyby, elektrochromatyczne lusterko wsteczne i czujnik deszczu |
| F50 | 7,5 | +15 węzeł poduszki powietrznej |
| F51 | 7,5 | +15 tempomat, konfiguracja radia, konfiguracja Blu&Me, czujniki parkowania, węzeł klimatyzacji |
| F52 | piętnaście | Elektrycznie sterowane szyby, silnik regulacji fotela kierowcy |
| F53 | 7,5 | Komputer pokładowy i węzeł deski rozdzielczej |
2013, 2014, 2015, 2016
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2013-2016)
| Nie. | Natężenie [A] | Chroniony komponent |
|---|---|---|
| F10 | dziesięć | trąbić |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewy reflektor |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F21 | piętnaście | Pompa paliwowa |
| F23 | dwadzieścia | Silnik wycieraczek |
| F24 | – | Uwolnić |
| F30 | piętnaście | Światła przeciwmgielne |
Przedział pasażerski
Reklamy reklamowe
Rozmieszczenie bezpieczników w skrzynce bezpieczników w desce rozdzielczej (2013-2016)
| Nie. | Natężenie [A] | Chroniony komponent |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Korektor reflektorów, lewe światło mijania |
| F31 | 7,5 | INT/A dla cewek przekaźnika (T08, T17) w skrzynce bezpiecznikowej komory silnika i węźle komputera pokładowego |
| F32 | piętnaście | Podgrzewane siedzenia |
| F33 | dwadzieścia | Sterownik elektrycznych szyb (silnik lewej tylnej szyby) |
| F34 | dwadzieścia | Sterownik elektrycznych szyb (silnik prawej tylnej szyby) |
| F35 | 7,5 | +15 świateł cofania, sterowanie NC światła hamowania, przepływomierz, podgrzewacz świec zapłonowych, czujnik wody w oleju napędowym, generator prędkościomierza |
| F36 | 7,5 | Elektryczny sterownik szyb (+30 dla elektroniki) |
| F37 | 7,5 | +15 panel sterowania, sterowanie NC światła hamowania |
| F38 | dwadzieścia | Węzeł komputera ciała |
| F39 | dziesięć | Węzeł radiowy, węzeł klimatyzacji, węzeł Blue & Me |
| F40 | trzydzieści | Podgrzewana tylna szyba |
| F41 | 7,5 | Odmrażacze do luster |
| F43 | dwadzieścia | Sterowanie wycieraczką (pompa dwukierunkowa) |
| F44 | piętnaście | Zapalniczka lub gniazdko elektryczne |
| F45 | dziesięć | Siłownik zamka bagażnika |
| F47 | dwadzieścia | Podnośnik szyby elektrycznej (silnik szyby przedniej po stronie kierowcy) |
| F48 | dwadzieścia | Podnośnik szyby elektrycznej (silnik szyby przedniej po stronie pasażera) |
| F49 | 7,5 | +15 sterowanie oświetleniem: radio w kierownicy, panele sterowania, elektryczne lusterka, elektryczne szyby, chromowane lusterko i czujnik deszczu |
| F51 | 7,5 | +15 tempomat, rezerwa na radio, rezerwa na Blue&Me, czujniki separacji, węzeł systemu klimatyzacji |
| F52 | piętnaście | Silnik regulacji fotela kierowcy z elektryczną szybą |
| F53 | 7,5 | Komputer pokładowy i węzeł deski rozdzielczej |
