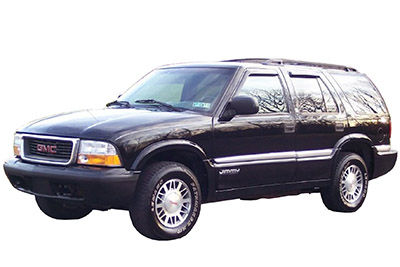

W tym artykule rozważymy drugą generację GMC Jimmy S-15, produkowaną od 1995 do 2001. Tutaj znajdziesz schematy skrzynek bezpieczników GMC Jimmy 1995, 1996, 1997, 1998, 1999, 2000 i 2001 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników GMC Jimmy 1995-2001
Bezpieczniki zapalniczki (gniazdo zasilania) w GMC Jimmy: 1995-1997: # 7 (PWR AUX) w skrzynce bezpieczników w desce rozdzielczej.
Od 1998 roku: nr 2 (CIGAR LTR) i nr 13 (PWR AUX) w skrzynce bezpieczników w desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy. Zdejmij pokrywę, obracając klips w kierunku przeciwnym do ruchu wskazówek zegara.
Skrzynka bezpieczników w komorze silnika
Zdejmij pokrywę, obracając klips w kierunku przeciwnym do ruchu wskazówek zegara. Aby ponownie założyć pokrywę, naciśnij i obróć zapięcie zgodnie z ruchem wskazówek zegara.
Schemat skrzynki bezpieczników
1995
Panel
Przydział bezpieczników w przedziale pasażerskim (1995)
| Nazwisko | Opis |
|---|---|
| PWR ACCY | Wyłącznik obwodu: blokada drzwi elektrycznych, fotel elektryczny, podparcie lędźwiowe fotela elektrycznego, RKE |
| PWR WDO | Wyłącznik: elektryczne szyby |
| ZATRZYMAJ HAZ | Światła stopu, światła awaryjne, gong, przekaźnik CHMSL, lampa CHMSL |
| CORNE DM | Światła górne, światła do ładowania, lusterko kosmetyczne, zapalniczka, lampa lusterka wewnętrznego, lampy konsoli sufitowej, lampa w schowku na rękawiczki, rogi, przekaźnik klaksonu, lampy sufitowe IP, elektryczne lusterko zewnętrzne, ramka silnika zwalniającego blokadę, moduł wejściowy światła |
| T/L CTSY | Światła postojowe, lampy tablicy rejestracyjnej, moduł skrzynki rozdzielczej zmiany biegów, lampa pod maską, wycieraczka tylna, przekaźnik światła przeciwmgielnego, lampa przełącznika drzwi |
| Wskaźniki | Pole alternatora, VTC, przekaźnik sprężarki klimatyzacji, moduł brzęczyka klastra, cewka przekaźnika DRL, lampka ostrzegawcza napędu na cztery koła, moduł DRL, tylny zegar odmgławiania, zapłon TCCM, zapłon nadmiarowy SIR, zapłon RKE |
| FRA jest | Czujnik O2 Heat Dr, EGR, czujnik krzywkowy, CANN, czyszczenie |
| Klimatyzacja HTR | Silnik wentylatora nagrzewnicy A / C, silnik drzwi temperatury, sprzęgło sprężarki klimatyzacji, cewka przekaźnika wentylatora HI, cewka przekaźnika czasowego |
| PWR AUX | Gniazda pomocnicze, ALDL |
| OBSŁUGA PR | Odmgławiacz tylnej szyby |
| AKUMULATORY ECM | Akumulator PCM / VCM, akumulator ABS) (LN2), pompa paliwa |
| DLA ECM | Zapłon PCM / VCM, wtryskiwacze, czujnik korby, moduł sterujący cewką |
| RADIO | Radio, lampka do czytania w lusterku wewnętrznym, lampki do czytania w konsoli sufitowej, wycieraczka tylna, spryskiwacz tylna, wyświetlacz konsoli sufitowej |
| BATERIE RDO | Zegar, bateria radia, odtwarzacz CD |
| SPST | Światło grupowe, światło popielnika, światło radiowe, światło nagrzewnicy, światło napędu na cztery koła, moduł gongu, światło przeciwmgielne, przełącznik tylnej wycieraczki, tylne światło przełącznika odmgławiacza, przełącznik odblokowywania okna podnoszenia światła, oświetlenie konsoli górnej |
| DRL | Pożary dzienne |
| TOUR-B/U | Kierunkowskazy i światła cofania |
| WYCIERACZKA | Spryskiwacz szyby przedniej, silnik wycieraczek |
| HAMULEC | DR AC, układ przeciwblokujący, tempomat |
| 4×4 | Skrzynka transferowa elektryczna |
| KORBA | Sygnał korby |
| MGŁA | Przekaźnik światła przeciwmgielnego, światła przeciwmgielne |
| PODUSZKA POWIETRZNA | Moduł poduszki powietrznej |
| TRANS | Automatyczna skrzynia biegów 4L60E |
| PRNDL | Zasilanie PRNDL |
Reklamy reklamowe
1996
Panel
Przydział bezpieczników w przedziale pasażerskim (1996)
| Nie. | Opis |
|---|---|
| A | Wyłącznik obwodu: elektryczne blokowanie drzwi, elektryczne siedzenie, elektryczne podparcie lędźwiowe fotela, zdalny dostęp bezkluczykowy |
| b | Wyłącznik: elektryczne szyby |
| jeden | Światła hamowania, światła awaryjne, gong, środkowy wysoki przekaźnik światła hamowania, wysokie środkowe światło stopu |
| 2 | Światła górne, światła do ładowania, lusterko kosmetyczne, zapalniczka, lampa lusterka wewnętrznego, lampy konsoli sufitowej, lampa w schowku na rękawiczki, rogi, przekaźnik klaksonu, lampy sufitowe IP, elektryczne lusterko zewnętrzne, ramka silnika zwalniającego blokadę, moduł wejściowy światła |
| 3 | Światła postojowe, lampy tablicy rejestracyjnej, elektryczny moduł skrzynki rozdzielczej, lampa pod maską, wycieraczka tylna, lampa popielniczki, lampa przełącznika drzwi |
| 4 | Pole alternatora, przekaźnik sprężarki klimatyzacji, moduł brzęczyka klastra, cewka przekaźnika DRL, lampka ostrzegawcza napędu na cztery koła, moduł DRL, tylny zegar odmgławiania, zapłon modułu sterującego skrzynki rozdzielczej, nadmiarowy SIR zapłonu, zapłon RKE |
| pięć | Grzałka sondy lambda, recyrkulacja spalin, czujnik krzywkowy, CANN, odpowietrzenie, MAS |
| 6 | Silnik wentylatora, silnik drzwi temperaturowych, cewka przekaźnika wentylatora HI |
| 7 | Pomocnicze gniazda zasilania, łącze diagnostyczne linii montażowej |
| osiem | Odmgławiacz tylnej szyby |
| dziewięć | Bateria PCM / VCM, bateria ABS |
| dziesięć | Zapłon PCM/VCM, wtryskiwacze, czujnik kranu, moduł sterujący cewki |
| jedenaście | Radio, lampka do czytania w lusterku wewnętrznym, lampki do czytania w konsoli sufitowej, wycieraczka tylna, spryskiwacz tylna, wyświetlacz konsoli sufitowej |
| 12 | DRAC, układ przeciwblokujący, VCM IGN-3 |
| 13 | Zegar, radio, bateria, odtwarzacz CD |
| czternaście | Zasilanie bateryjne sprężarki klimatyzacji |
| piętnaście | Światła do jazdy dziennej, światła przeciwmgielne, przekaźnik świateł przeciwmgielnych |
| szesnaście | Kierunkowskazy i światła cofania, elektromagnes blokady skrzyni biegów-hamulca Shill |
| 17 | Spryskiwacz szyby przedniej, silnik wycieraczek |
| dziewiętnaście | Skrzynka transferowa elektryczna |
| dwadzieścia | Sygnał korby, system poduszek powietrznych |
| 21 | Światło pakietu, światło radiowe, światło nagrzewnicy, światło napędu na cztery koła, moduł dzwonka, oświetlenie światła przeciwmgielnego, przełącznik wycieraczki tylnej, oświetlenie przełącznika tylnego odmgławiacza, ramka podświetlenia przełącznika zwalniania blokady, oświetlenie konsoli górnej |
| 22 | System poduszek powietrznych |
| 24 | Moc PRNDL, automatyczna skrzynia biegów 4L60E |
1997
Panel
Przydział bezpieczników w przedziale pasażerskim (1997)
| A | Wyłącznik obwodu: elektryczne blokowanie drzwi, elektryczne siedzenie, elektryczne podparcie lędźwiowe fotela, zdalny dostęp bezkluczykowy |
|---|---|
| b | Wyłącznik: elektryczne szyby, moduł szyberdachu / molor |
| jeden | Światła hamowania, światła awaryjne, gong, środkowy wysoki przekaźnik światła hamowania, wysokie środkowe światło stopu |
| 2 | Światła górne, światła do ładowania, lusterko kosmetyczne, zapalniczka, lampa lusterka wewnętrznego, lampy konsoli sufitowej, lampa w schowku na rękawiczki, klaksony, przekaźnik klaksonu, oświetlenie sufitowe IP, elektryczne lusterko zewnętrzne, zwalnianie szyby silnika, moduł wejściowy światła |
| 3 | Światła postojowe, lampy tablicy rejestracyjnej, elektryczny moduł skrzynki rozdzielczej, lampa pod maską, tylna wycieraczka, przekaźnik światła przeciwmgielnego, lampa przełącznika drzwi, lampa popielniczki, przełącznik reflektorów |
| 4 | Przekaźnik sprężarki klimatyzacji, moduł dzwonka grupowego, cewka przekaźnika DRL, lampka ostrzegawcza napędu na cztery koła, moduł DRL, zegar tylnego odmgławiania, zapłon modułu sterującego skrzyni rozdzielczej, zapłon nadmiarowy SIR, zapłon RKE, moduł czujnika paliwa |
| pięć | Uzdrowiciel czujnika tlenu, recyrkulacja spalin, czujnik krzywkowy, przedmuch CANN, czujnik masowego przepływu powietrza zaworu odpowietrzającego kasety, czujnik wałka rozrządu |
| 6 | Drobny wentylator, silnik drzwi temperaturowych, cewka przekaźnika wentylatora HI |
| 7 | Pomocnicze gniazda zasilania, łącze diagnostyczne linii montażowej |
| K | Odmgławiacz tylnej szyby |
| dziewięć | Akumulator PCM / VCM, pompa paliwa |
| dziesięć | Zapłon PCM / VCM, wtryskiwacze, czujnik korby, moduł sterujący cewką |
| jedenaście | Radio, lampka do czytania w lusterku wewnętrznym, lampki do czytania w konsoli sufitowej, wycieraczka tylna, spryskiwacz tylna, wyświetlacz konsoli sufitowej |
| 12 | Układ przeciwblokujący, VCM IGN-3 |
| 13 | Zegar, bateria radia, odtwarzacz CD |
| czternaście | Zasilanie bateryjne sprężarki klimatyzacji |
| piętnaście | Światła do jazdy dziennej, światła przeciwmgielne Przekaźnik świateł przeciwmgielnych |
| szesnaście | Kierunkowskazy i światła cofania, elektromagnes blokady skrzyni biegów hamulca |
| 17 | Spryskiwacz szyby przedniej, silnik wycieraczek |
| 18 | Nieużywany |
| dziewiętnaście | Skrzynka transferowa elektryczna |
| dwadzieścia | Przekaźnik korbowy, moduł poduszki powietrznej |
| 21 | Nieużywany |
| 22 | Moduł poduszki powietrznej |
| 23 | Światło grupowe, Światło radiowe, Światło grzejnika, Światło 4WD, Moduł dzwonka, Światło przeciwmgielne, Światło tylnego włącznika wycieraczki, Światło tylnego wyłącznika przeciwmgielnego, Przełącznik blokady Światło tylne okno, oświetlenie konsoli górnej |
| 24 | Moc PRNDL, automatyczna skrzynia biegów 4L60E |
1998, 1999, 2000 i 2001
Reklamy reklamowe
Panel
Przydział bezpieczników w przedziale pasażerskim (1998-2001)
| Nie. | Opis |
|---|---|
| A | Nieużywany |
| b | Nieużywany |
| jeden | 1998: włącznik świateł, sterowanie nadwozia do potwierdzenia, przekaźnik świateł; 1999-2001: Nieużywane |
| 2 | Zapalniczka, złącze łącza danych |
| 3 | Moduł i przełącznik tempomatu, moduł sterujący nadwozia, podgrzewane siedzenia |
| 4 | Instrumenty, moduł sterujący nadwozia, zestaw wskaźników |
| pięć | 1998: Oświetlenie wewnętrzne; 1999-2001: Światła postojowe, przełącznik szyb, moduł sterowania nadwozia, lampa popielniczki |
| 6 | 1998: nieużywany; 1999-2001: Sterowanie radiem w kierownicy |
| 7 | 1998: Lustro, Zamki; 1999-2001: włącznik reflektorów, moduł sterujący nadwozia, przekaźnik reflektorów |
| osiem | Światła dodatkowe, ochrona przed rozładowaniem baterii |
| dziewięć | Głowica sterująca HVAC (ręczna) |
| dziesięć | Włącz sygnał |
| jedenaście | Grupa, moduł sterujący silnika |
| 12 | 1998: Światła postojowe, elektryczny włącznik szyb, TBC, lampa popielniczki; 1999-2001: Oświetlenie wewnętrzne |
| 13 | Zasilanie pomocnicze |
| czternaście | Silnik zamka elektrycznego |
| piętnaście | Przełącznik 4WD, sterowanie silnikiem (VCM, PCM, skrzynia biegów) |
| szesnaście | Dodatkowe nadmuchiwane pasy bezpieczeństwa |
| 17 | Wycieraczka przedniej szyby |
| 18 | 1998: nieużywany; 1999-2001: Sterowanie radiem w kierownicy |
| dziewiętnaście | Radio, bateria |
| dwadzieścia | 1998: nieużywany; 1999-2001: Wzmacniacz |
| 21 | HVAC (ręczne), HVAC I (automatyczne), czujniki HVAC (automatyczne) |
| 22 | Hamulce przeciwblokujące |
| 23 | Wycieraczka tylnej szyby |
| 24 | Radio, Zapłon |
Komora silnika
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników w komorze silnika (1998-2001)
| Nazwisko | Opis |
|---|---|
| TRL TRN | Skręć w lewo od przyczepy |
| TRR TRN | Skręć w prawo z przyczepy |
| TRL B/U | Światła cofania przyczepy |
| VEH B/U | Światła cofania pojazdu |
| WYCIECZKA RT | Przedni prawy kierunkowskaz |
| LT TOUR | Przedni lewy kierunkowskaz |
| HDLP z / z | Nieużywany |
| LT TRN | Lewy tylny kierunkowskaz |
| RT TRN | Prawy tylny kierunkowskaz |
| PRK | Tylne prawe światła postojowe |
| TRL PRK | Światła postojowe do przyczep |
| LT HDLP | Lewy reflektor |
| RT HDLP | Prawy reflektor |
| FR PRK | Przednie światła postojowe |
| INT BAT | Zasilanie bloku bezpieczników I/P |
| FRA jest | Czujniki / solenoidy silnika, MAF, CAM, PURGE, WIND |
| ECM B | Moduł sterujący silnika, moduł pompy paliwa, ciśnienie oleju |
| abs | System antywłamaniowy |
| ECM I | Wtryskiwacze modułu sterującego silnika |
| Klimatyzacja | Klimatyzator |
| Z PMP | Nieużywany |
| TRĄBIĆ | trąbić |
| BTSI | Blokada zmiany biegów hamulca |
| B/U LP | Światła awaryjne |
| IGN B | Zasilanie kolumnowe, IGN 2, 3, 4 |
| KUKS | Zachowana moc akcesoriów |
| LD NIV | Nieużywany |
| TLEN | Czujnik tlenu |
| IGN E | Silnik |
| MIR / ŁKS | Lustra, zamki do drzwi |
| LP MGŁA | Światła przeciwmgielne |
| IGN A | Rozruch i ładowanie IGN 1 |
| STUDNIA # 2 | Zasilacze akcesoriów, hamulec elektryczny |
| PARK LP | Światła postojowe |
| LR PRK | Lewe tylne światła postojowe |
| IGN C | Elektrozawór rozrusznika, pompa paliwa, PRNDL |
| SIEDZENIE HTD | Podgrzewane siedzenie |
| CVC | System HVAC |
| TRCHMSL | Wysoko zamontowane światło hamowania na środku przyczepy |
| RR DFOG | Tylny odmgławiacz |
| Potwierdzać | Komputer nadwozia ciężarówki |
| KORBA | Przełącznik sprzęgła, przełącznik NSBU |
| HAZ LP | Światła awaryjne |
| VECHMSL | Wysoko umieszczone światło stopu w środku pojazdu |
| NKU MIR | Podgrzewane lustro |
| ATC | Skrzynia rozdzielcza (napęd na cztery koła) |
| ZATRZYMAJ LP | Światła stopu |
| RR W/W | Wycieraczka tylnej szyby |
