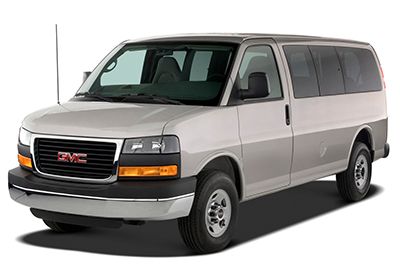

W tym artykule znajdziesz schematy skrzynek bezpieczników GMC Savana 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników GMC Savana 2003-2015
Bezpieczniki zapalniczki (gniazda zasilania) to bezpieczniki nr 29 ( pomocnicze gniazda zasilania ) i nr 30 (zapalniczka) w skrzynce bezpieczników w komorze silnika (2003-2007). 2008-2010 – bezpieczniki nr 33 (pomocnicze gniazdo zasilania) i nr 38 (zapalniczka) w skrzynce bezpieczników w komorze silnika. Od 2011 roku – bezpieczniki nr 25 (pomocnicze gniazdo zasilania) i nr 73 (zapalniczka) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników w konsoli podłogowej znajduje się pod siedzeniem kierowcy.
Komora silnika
Blok bezpieczników znajduje się w komorze silnika po stronie kierowcy pojazdu.
Schematy skrzynek bezpieczników
2003, 2004, 2005
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2003, 2004, 2005)
| Nie. | Stosowanie |
|---|---|
| jeden | Bateria radiowa |
| 2 | Akumulator modułu sterującego układu napędowego |
| 3 | Lewy tylny wskaźnik |
| 4 | Prawy tylny wskaźnik |
| pięć | Okablowanie przyczepy lampy awaryjnej |
| 6 | Zapłon 0 |
| 7 | Światło stopu |
| osiem | Tylny prawy odmgławiacz / podgrzewane lusterko |
| dziewięć | Światła do jazdy dziennej/prawy kierunkowskaz |
| dziesięć | Lewe światło/wskaźnik do jazdy dziennej |
| jedenaście | Moduł sterujący nadwozia ciężarówki 4 |
| 12 | Pompa paliwowa |
| 13 | Przyczepa |
| czternaście | Włącz sygnał |
| piętnaście | trąbić |
| szesnaście | Moduł sterujący nadwozia ciężarówki 3 |
| 17 | Przyczepa Signal Stopfium |
| 18 | Moduł sterujący nadwozia ciężarówki 2 |
| dziewiętnaście | Moduł sterowania nadwozia ciężarówki |
| dwadzieścia | Zdalny siłownik funkcji |
| 21 | Silnik 2 |
| 22 | Zapłon E |
| 23 | Silnik 1 |
| 24 | Moduł sterujący nadwozia ciężarówki Zapłon 1 |
| 25 | Zapasowy |
| 26 | RPA / lusterko wewnętrzne |
| 27 | Furman |
| 28 | System blokady zmiany biegów hamulca |
| 29 | Gniazda pomocnicze |
| trzydzieści | Zapalniczka |
| 31 | Grupa pulpitów |
| 32 | Klimatyzator |
| 33 | Zapasowy |
| 34 | kratka wentylacyjna |
| 35 | Zapasowy |
| 36 | Kopia zapasowa pojazdu |
| 37 | Dodatkowy nadmuchiwany system bezpieczeństwa |
| 38 | Moduł sterujący układu napędowego Zapłon 1 |
| 39 | Czujnik tlenu B |
| 40 | Czujnik tlenu A |
| 41 | Wycieraczki |
| 42 | Prawy reflektor – światła mijania |
| 44 | Reflektor lewy – Światła drogowe |
| 45 | Prawy reflektor — światła drogowe |
| 46 | Moduł sterowania nadwozia ciężarówki-akcesoria |
| 47 | Wycieraczka przedniej szyby |
| 46 | Hamulce przeciwblokujące |
| 49 | Zapłon A |
| pięćdziesiąt | Przyczepa |
| 51 | Wentylator klimatyzacji |
| 52 | Zapłon B |
| 63 | Zapasowy |
| 64 | Zapasowy |
| Przekaźnik | |
| 53 | Wycieraczka |
| 54 | Klimatyzator |
| 55 | Zapasowy |
| 56 | Reflektor – światła drogowe |
| 57 | Pompa paliwowa |
| 58 | Reflektor — światła mijania |
| 59 | trąbić |
| 61 | Wejście |
| 62 | Zapasowy |
| Wyłącznik obwodu | |
| 60 | Fotel elektryczny |
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003-2007)
| Nie. | Stosowanie |
|---|---|
| jeden | Zapasowy |
| 2 | Boczne lusterko |
| 3 | Lampa grzecznościowa / SEO |
| 4 | Kierunkowskaz/Stop tylny lewy |
| pięć | Zamki ładunkowe |
| 6 | Kierunkowskaz/prawy tylny ogranicznik |
| 7 | Blokady kierowcy |
| osiem | Światło stopu montowane na górze / na środku |
| dziewięć | Klimatyzacja 1 |
| dziesięć | Kontrola klimatu |
| jedenaście | Hamulce |
| 12 | Podgrzewane lustro/odmgławiacz |
| 13 | Prawy tylny wentylator |
| czternaście | Lusterko kierowcy |
| piętnaście | Kłódki |
| szesnaście | Park rozwoju |
| 17 | Niedostępne |
| 18 | Lewe tylne światło postojowe |
| dziewiętnaście | Obróć lustro Pass |
| dwadzieścia | Tylne prawe światło postojowe |
| 21 | Lampa parkowania przyczepy |
| 22 | Przednia lampa mówiąca |
| 32 | Pomocniczy1 |
| 33 | Pomocniczy2 |
| Przekaźnik | |
| 23 | Moc szczątkowa akcesoriów okiennych |
| 24 | Pomocniczy |
| 25 | Tylny prawy odmgławiacz |
| 26 | Lampa grzecznościowa |
| 27 | Odblokowanie ładunku |
| 28 | Odblokowanie pilota |
| 29 | Lampa parkowa |
| trzydzieści | Kłódki |
| 31 | Odblokowanie pasażera |
| Wyłącznik obwodu | |
| 34 | Okno elektryczne |
2006, 2007
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2006, 2007)
| Nie. | Stosowanie |
|---|---|
| jeden | Bateria radiowa |
| 2 | Akumulator modułu sterującego układu napędowego (gaz), FOH, moduł sterujący silnika, akumulator modułu sterującego skrzyni biegów (Diesel) |
| 3 | Lewy tylny wskaźnik |
| 4 | Prawy tylny wskaźnik |
| pięć | Okablowanie przyczepy lampy awaryjnej |
| 6 | Zapłon 0 |
| 7 | Światło stopu |
| osiem | Tylny prawy odmgławiacz / podgrzewane lusterko |
| dziewięć | Światła do jazdy dziennej/prawy kierunkowskaz |
| dziesięć | Lewe światło/wskaźnik do jazdy dziennej |
| jedenaście | Moduł sterujący nadwozia ciężarówki 4 |
| 12 | Pompa paliwowa |
| 13 | Przyczepa |
| czternaście | Sygnalizatory ostrzegawcze |
| piętnaście | trąbić |
| szesnaście | Moduł sterujący nadwozia ciężarówki 3 |
| 17 | Kierunkowskaz / zatrzymanie przyczepy |
| 18 | Moduł sterujący nadwozia ciężarówki 2 |
| dziewiętnaście | Moduł sterowania nadwozia ciężarówki |
| dwadzieścia | Zdalny siłownik funkcji |
| 21 | Silnik 2 (benzyna), zapasowy (diesel) |
| 22 | Zapłon E |
| 23 | Silnik 1 |
| 24 | Moduł sterujący nadwozia ciężarówki Zapłon 1 |
| 25 | Część zamienna (gaz), podgrzewacz paliwa (diesel) |
| 26 | Wewnętrzne lusterko wsteczne |
| 27 | Furman |
| 28 | System blokady zmiany biegów hamulca |
| 29 | Gniazda pomocnicze |
| trzydzieści | Zapalniczka |
| 31 | Grupa pulpitów |
| 32 | Klimatyzator |
| 33 | Część zamienna (benzyna), moduł sterujący silnika (diesel) |
| 34 | Solenoid odpowietrznika wkładu (gaz), tylne światła przeciwmgielne (diesel) |
| 35 | Poduszka powietrzna |
| 36 | Blokada zmiany biegów hamulca, pojazd uprzywilejowany |
| 37 | Poduszka powietrzna |
| 38 | Moduł sterujący układu napędowego zapłonu 1 (gaz), moduł sterujący silnika, moduł sterujący skrzyni biegów, moduł sterujący świecy żarowej zapłonu 1 (diesel) |
| 39 | Czujnik tlenu B (gaz), zapasowy (diesel) |
| 40 | Czujnik tlenu A |
| 41 | Wycieraczki |
| 42 | Prawy reflektor – światła mijania |
| 43 | Lewy reflektor – światła mijania |
| 44 | Reflektor lewy – Światła drogowe |
| 45 | Prawy reflektor — światła drogowe |
| 46 | Akcesorium kontrolera nadwozia ciężarówki (benzyna), Akcesorium kontrolera nadwozia ciężarówki, Akcesorium modułu sterującego skrzyni biegów (Diesel) |
| 47 | Wycieraczka przedniej szyby |
| 48 | Hamulce przeciwblokujące, system poprawy stabilności pojazdu |
| 49 | Zapłon A |
| pięćdziesiąt | Przyczepa |
| 51 | Wentylator klimatyzacji |
| 52 | Zapłon B |
| 63 | Część zamienna (benzyna), siłownik modułu sterującego silnika (diesel) |
| 64 | Zapasowy |
| Przekaźnik | |
| 53 | Wycieraczka |
| 54 | Klimatyzator |
| 55 | Części zamienne (benzyna), tylne światła przeciwmgielne (diesel) |
| 56 | Reflektor – światła drogowe |
| 57 | Pompa paliwowa |
| 58 | Reflektor — światła mijania |
| 59 | trąbić |
| WYMIANA (G), ECM (D) | Część zamienna (benzyna), moduł sterujący silnika (diesel) |
| STRTR | Wejście |
| Wyłącznik obwodu | |
| FOTEL ELEKTRYCZNY | Fotel elektryczny |
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003-2007)
| Nie. | Stosowanie |
|---|---|
| jeden | Zapasowy |
| 2 | Boczne lusterko |
| 3 | Lampa grzecznościowa / SEO |
| 4 | Kierunkowskaz/Stop tylny lewy |
| pięć | Zamki ładunkowe |
| 6 | Kierunkowskaz/prawy tylny ogranicznik |
| 7 | Blokady kierowcy |
| osiem | Światło stopu montowane na górze / na środku |
| dziewięć | Klimatyzacja 1 |
| dziesięć | Kontrola klimatu |
| jedenaście | Hamulce |
| 12 | Podgrzewane lustro/odmgławiacz |
| 13 | Prawy tylny wentylator |
| czternaście | Lusterko kierowcy |
| piętnaście | Kłódki |
| szesnaście | Park rozwoju |
| 17 | Niedostępne |
| 18 | Lewe tylne światło postojowe |
| dziewiętnaście | Obróć lustro Pass |
| dwadzieścia | Tylne prawe światło postojowe |
| 21 | Lampa parkowania przyczepy |
| 22 | Przednia lampa mówiąca |
| 32 | Pomocniczy1 |
| 33 | Pomocniczy2 |
| Przekaźnik | |
| 23 | Moc szczątkowa akcesoriów okiennych |
| 24 | Pomocniczy |
| 25 | Tylny prawy odmgławiacz |
| 26 | Lampa grzecznościowa |
| 27 | Odblokowanie ładunku |
| 28 | Odblokowanie pilota |
| 29 | Lampa parkowa |
| trzydzieści | Kłódki |
| 31 | Odblokowanie pasażera |
| Wyłącznik obwodu | |
| 34 | Okno elektryczne |
2008, 2009, 2010
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2008, 2009, 2010)
| Nie. | Stosowanie |
|---|---|
| jeden | Lewa wiązka główna |
| 2 | Pompa paliwowa |
| 3 | Pusty |
| 4 | Podgrzewacz paliwa (diesel) |
| pięć | Prawe światło drogowe |
| 6 | Pusty |
| 7 | Lewe światło mijania |
| osiem | Prawe światło hamowania, wskaźnik przyczepy |
| dziewięć | Prawe światło mijania |
| dziesięć | Światła do jazdy dziennej 2 (DRL) |
| jedenaście | Zapłon modułu sterującego układem paliwowym (gaz) |
| 12 | Światła do jazdy dziennej 1 (DRL) |
| 13 | Dodatkowe światło hamowania |
| czternaście | Moduł grzewczy zasilany paliwem (diesel) |
| piętnaście | Akumulator modułu sterującego układu paliwowego (gaz) |
| szesnaście | Lewe światło hamowania, wskaźnik przyczepy |
| 17 | Elektromagnes odpowietrzający kasety (gaz) |
| 18 | Pusty |
| dziewiętnaście | Pusty |
| dwadzieścia | Moduł sterowania nadwozia 1 |
| 21 | Opcja wyposażenia specjalnego (SEO) |
| 22 | Moduł sterowania nadwozia 4 |
| 23 | Moduł sterowania nadwozia 6 |
| 24 | Pusty |
| 25 | Moduł sterowania nadwozia 7 |
| 26 | Moduł sterowania nadwozia 3 |
| 27 | Moduł sterowania nadwozia 5 |
| 28 | Pusty |
| 29 | Pusty |
| trzydzieści | Grupa pulpitów |
| 31 | Pusty |
| 32 | Przełącznik hamulca |
| 33 | Pomocnicze gniazdo zasilania |
| 34 | Airhag |
| 35 | Okablowanie przyczepy |
| 36 | Czujnik kierownicy (gaz) |
| 37 | Moduł sterowania nadwozia 2 |
| 38 | Zapalniczka, kontroler łącza danych |
| 39 | Wycieraczka |
| 40 | Pusty |
| 41 | Wycieraczki |
| 42 | Pusty |
| 43 | trąbić |
| 44 | Akumulator modułu sterującego transmisją |
| 45 | Pusty |
| 46 | Czujnik tlenu 1 (gaz) |
| 47 | Zapłon modułu sterującego skrzynią biegów |
| 48 | Zapłon modułu sterującego silnika |
| 49 | Przepływomierz masowy powietrza, odpowietrznik kasetowy |
| pięćdziesiąt | Moduł sterujący silnika, układ napędowy |
| 51 | Transmisja |
| 52 | Jednolite wtryskiwacze zapłonowe (gazowe) |
| 53 | Moduł świec żarowych (Diesel) |
| 54 | Akumulator modułu sterującego silnika |
| 55 | Wtryskiwacze z zapłonem nieparzystym (gaz) |
| 56 | Czujnik tlenu 2 (gaz) |
| 57 | Sprężarka klimatyzacji |
| 58 | Sprzęgło wentylatora (Diesel) |
| 59 | Wtryskiwacze paliwa V6 (benzyna) |
| 60 | Moduł układu przeciwblokującego (J-Case) |
| 61 | Silnik układu przeciwblokującego (J-Case) |
| 62 | Okablowanie przyczepy (J-Case) |
| 63 | Pusty |
| 64 | Elektromagnes rozrusznika (J-Case) |
| 65 | Moduł sterujący silnika (ECM), układ napędowy (Diesel) (J-Case) |
| 66 | Wentylator przedni (obudowa J) |
| 67 | Pusty |
| 77 | Korpus BEC (Mega Topliwy) |
| Przekaźnik | |
| 68 | Pusty |
| 69 | Wykonanie, korba (wysoki mikroprąd) |
| 70 | Wysoka wycieraczka (wysoki mikroprąd) |
| 71 | Wycieraczka (wysoki mikroprąd) |
| 72 | Pompa paliwa (Mini Micro) |
| 73 | Korba (wysoki mikroprąd) |
| 74 | Sprężarka klimatyzacji (Mini Micro) |
| 75 | Sprzęgło wentylatora (Diesel) (Solidne) |
| 76 | Układ napędowy (wysoki mikroprąd) |
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2008, 2009, 2010)
| Nie. | Stosowanie |
|---|---|
| jeden | Klimatyzacja 2 (HVAC) |
| 2 | Kompas |
| 3 | Stacyjka, moduł systemu antykradzieżowego (PK3) |
| 4 | Układ lampek grzecznościowych |
| pięć | Klimatyzacja 1 (HVAC) |
| 6 | Pusty |
| 7 | Grupa pulpitów |
| osiem | System audio, dzwonek |
| dziewięć | Dodatkowe oświetlenie parkowe |
| dziesięć | Dodatkowe światła cofania przyczepy |
| jedenaście | Zdalny siłownik funkcji, monitor ciśnienia w oponach (TPM) |
| 12 | Sterowanie klimatyzacją (HVAC) |
| 13 | Światła postojowe do przyczep |
| czternaście | Przednie światła postojowe |
| piętnaście | Światła tylne, światła cofania |
| szesnaście | Pusty |
| 17 | Czujnik kierownicy |
| 18 | Mały przełącznik lusterka zewnętrznego |
| dziewiętnaście | Pusty |
| dwadzieścia | Pusty |
| 21 | Tylny odmgławiacz |
| 22 | Niewielkie ogrzewanie na zewnątrz |
| 23 | Pusty |
| 24 | Pusty |
| 25 | Odblokowanie drzwiczek ładowania |
| 26 | Zamek tylnych drzwi |
| 27 | Zamek drzwi przednich |
| 28 | Odblokowanie tylnych drzwi pasażera |
| 29 | Układ świateł parkowych |
| trzydzieści | Odblokowanie przednich drzwi pasażera |
| 31 | Odblokowanie drzwi kierowcy |
| 32 | System poduszek powietrznych, system automatycznego wykrywania pasażerów (AOS) |
| 33 | Tylne prawe światło postojowe |
| 34 | Lewe tylne światło postojowe |
| 35 | Wyposażenie pomocnicze 2 (J-Case) |
| 36 | Wyposażenie pomocnicze 1 (obudowa J) |
| 37 | Wentylator tylny (obudowa J) |
| 38 | Pusty (sprawa J) |
| Przekaźnik | |
| 39 | Uruchom (wysoki mikroprąd) |
| 40 | Światła postojowe (wysoki mikroprąd) |
| 41 | Odkurzacz (Mikro Mikro) |
| 42 | Układ pomocniczy 2 (przekaźnik wysokoprądowy ISO) |
| 43 | Zachowana moc akcesoriów (RAP) (wysoki mikroprąd) |
| 44 | Tylny odmgławiacz (wysoki mikroprąd) |
| Wyłącznik obwodu | |
| 45 | Okno elektryczne |
| 46 | Fotele elektryczne |
2011, 2012, 2013, 2014, 2015
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2011-2015)
| Mini bezpiecznik | Stosowanie |
|---|---|
| 3 | Przyczepa z zatrzymywaniem / skrętem w prawo |
| 4 | Zapasowy |
| pięć | Zapasowy |
| 6 | Zapłon modułu sterującego układu paliwowego |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Moduł sterowania nadwozia 7 |
| dziewięć | Moduł sterowania nadwozia 4 |
| dziesięć | Grupa pulpitów |
| jedenaście | Okablowanie przyczepy |
| 12 | Zapasowy |
| 13 | Przełącznik hamulca |
| czternaście | Wycieraczki szyby samochodowej |
| szesnaście | trąbić |
| 17 | Transmisja |
| 18 | Sprężarka klimatyzacji |
| dziewiętnaście | Akumulator modułu sterującego silnika |
| dwadzieścia | Zapasowy |
| 21 | Przyczepa z zatrzymywaniem / skrętem w lewo |
| 22 | Zapasowy |
| 23 | Zapasowy |
| 24 | Pompa paliwowa |
| 25 | Pomocnicze gniazdo zasilania |
| 26 | Moduł sterowania nadwozia 3 |
| 27 | Opcja wyposażenia specjalnego |
| 28 | Poduszka powietrzna |
| 29 | Czujnik kierownicy |
| trzydzieści | Moduł sterujący silnika Moduł zapłonu / świec żarowych |
| 31 | Zapłon modułu sterującego skrzynią biegów |
| 32 | Akumulator modułu sterującego transmisją |
| 33 | Zapasowy |
| 34 | Zapasowy |
| 35 | Moduł grzewczy zasilany paliwem |
| 36 | Akumulator modułu sterującego układu paliwowego |
| 51 | Lewa wiązka główna |
| 52 | Prawe światło drogowe |
| 53 | Lewe światło mijania |
| 54 | Prawe światło mijania |
| 55 | Wycieraczka |
| 56 | Elektrozawór odpowietrzający wkładu |
| 58 | Moduł sterowania nadwozia 2 |
| 59 | Moduł sterowania nadwozia 1 |
| 61 | Zapasowy |
| 61 | Czujnik tlenu 2 (post), wentylator EV (diesel) |
| 63 | Zapasowy |
| 64 | Masowy przepływ powietrza / odpowietrznik wkładu |
| 65 | Nieparzysty zapłon/wtryskiwacze |
| 66 | Światła do jazdy dziennej 2 (LOLVL-V22) (jeśli są w wyposażeniu) |
| 67 | Światła do jazdy dziennej 1 (UPLVL + V22) (w zależności od wyposażenia) |
| 68 | Dodatkowe światła stopu |
| 69 | Zapasowy |
| 70 | Zapasowy |
| 71 | Ogrzewanie olejowe |
| 72 | Moduł sterowania nadwozia 6 |
| 73 | Lżejsze połączenie / łącze danych |
| 75 | Wtryskiwacze paliwa V6 |
| 76 | Zapasowy |
| 77 | Czujnik tlenu 2 (wstępny) |
| 78 | Układ napędowy modułu sterującego silnika |
| 79 | Ten sam zapłon/wtryskiwacze |
| Bezpiecznik J-Case | |
| jeden | Silnik ABS |
| 2 | Moduł ABS |
| 41 | Zapasowy |
| 42 | Okablowanie przyczepy |
| 43 | Wielki fan |
| 44 | Elektromagnes rozrusznika |
| 45 | Moduł sterujący silnika / układu napędowego |
| 46 | Akumulator modułu sterującego układu paliwowego |
| 47 | Niski wentylator |
| 74 | Wentylator przedni |
| Przekaźnik | |
| piętnaście | Bieg / Elver |
| 37 | Zapasowy |
| 38 | Pompa paliwowa |
| 39 | Korba |
| 40 | Sprężarka klimatyzacji |
| 48 | Wielki fan |
| 49 | Układ napędowy |
| pięćdziesiąt | Zapasowy |
| 57 | Niski wentylator |
| 60 | Sterowanie wentylatorem |
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011-2015)
| Minibezpiecznik | Stosowanie |
|---|---|
| F1 | Pusty |
| F2 | Czujnik kierownicy |
| F3 | Dodatkowe światła postojowe (segmentowe) |
| F4 | Przednie światła postojowe |
| F5 | Przyczepa mówi o lampach |
| F6 | Układ lamp Parle |
| F7 | Tylne prawe światło postojowe |
| F8 | Lewe tylne światło postojowe |
| F9 | Przełącznik lusterka zewnętrznego |
| F10 | Poduszka powietrzna / automatyczne wykrywanie pasażerów |
| F11 | OnStar (jeśli jest na wyposażeniu) |
| F12 | Pusty |
| F13 | Ogrzewanie, wentylacja i klimatyzacja 2 |
| F14 | Ogrzewanie, wentylacja i klimatyzacja 1 |
| F15 | Pusty |
| F17 | Ogrzewanie lusterek zewnętrznych |
| F18 | Odmgławiacz tylnej szyby |
| F19 | Kompas |
| F20 | Radio / Dzwonek / Radio satelitarne XM (jeśli jest w wyposażeniu) |
| F21 | Zdalny siłownik funkcji/monitor ciśnienia w oponach |
| F22 | Przełącznik zapłonu / Czujnik zapłonu logiki dyskretnej (PK3) |
| F23 | Grupa pulpitów |
| F25 | Sterowanie ogrzewaniem, wentylacją i klimatyzacją |
| F26 | Pomocnicze/zapasowe przyczepy |
| F27 | Tylne światła awaryjne |
| F30 | Układ lampek grzecznościowych |
| F31 | Zamek drzwi przednich |
| F32 | Zamek tylnych drzwi |
| F33 | Odblokowanie drzwiczek ładowania |
| F34 | Odblokowanie drzwi pasażera |
| F35 | Odblokowanie tylnych drzwi pasażera |
| F36 | Odblokowanie drzwi kierowcy |
| F37 | Pusty |
| F38 | Pusty |
| Bezpiecznik J-Case | |
| F 16 | Pomocniczy Uptitter 1 |
| F24 | Pusty |
| F28 | Uptitter Auxiliary 2 lampki do czytania |
| F29 | Tylny wentylator |
| Przekaźnik | |
| K1 | Uruchom (wysoki mikroprąd) |
| K2 | Próżnia (wysoki mikroprąd) |
| K3 | Światła postojowe (wysoki mikroprąd) |
| K4 | Uptitter Auxiliary 2 (Mini silny prąd) |
| K5 | Tylny odmgławiacz (wysoki mikroprąd) |
| K6 | Zachowana moc akcesoriów (RAP) (wysoki mikroprąd) |
| Wyłącznik obwodu | |
| CB1 | Fotele elektryczne |
| CB2 | Okna elektryczne |
