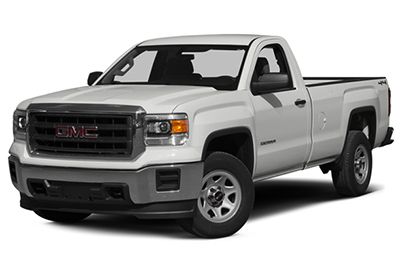

W tym artykule znajdziesz schematy skrzynek bezpieczników GMC Sierra 2014, 2015, 2016, 2017 i 2018 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także poznasz przeznaczenie każdego bezpiecznika (układ bezpieczniki) i przekaźniki.
Contents
Układ bezpieczników GMC Sierra 2014-2018
Bezpieczniki zapalniczki (gniazdka) GMC Sierra to nr 1, nr 10, nr 11 i nr 12 w skrzynce bezpieczników lewej deski rozdzielczej oraz bezpieczniki nr 1 i nr 2 w skrzynce bezpieczników na prawej desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Skrzynki bezpieczników w przedziale pasażerskim
Blok
bezpieczników tablicy rozdzielczej (lewy) Lewe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.
Blok
bezpieczników tablicy rozdzielczej (prawy) Drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej po prawej stronie znajdują się na krawędzi tablicy rozdzielczej po stronie pasażera.
Komora silnika
Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika po stronie kierowcy pojazdu.
Schematy skrzynek bezpieczników
2014, 2015, 2016, 2017
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014-2017)
| Nie. | Stosowanie |
|---|---|
| Bezpieczniki Micro J-Case | |
| jeden | Hamulec przyczepy |
| 2 | Akumulator przyczepy |
| Bezpieczniki J-Case | |
| 3 | Pompa układu przeciwblokującego |
| 4 | Pulpit nawigacyjny BEC 1 |
| pięć | Zapasowy |
| 6 | drzewo 4×4 |
| 7 | Zapasowy |
| osiem | Deska rozdzielcza BEC 2 |
| dziewięć | Zapasowy |
| dziesięć | Odmgławiacz tylnej szyby |
| jedenaście | Wejście |
| 12 | Wentylator chłodzący 1 |
| 13 | Wentylator chłodzący 2 |
| Mini bezpieczniki (2 piny) | |
| czternaście | Światła stopu przyczepy / kierunkowskazy, lewe |
| piętnaście | Światła postojowe przyczepy |
| szesnaście | Lampa cofania przyczepy |
| 17 | Światła przyczepy Stopfium, prawe |
| Mikrobezpieczniki (2 piny) | |
| 18 | Pompa paliwowa |
| dziewiętnaście | Zintegrowany moduł sterujący podwozia |
| dwadzieścia | Elektroniczny moduł sterowania zawieszeniem |
| 21 | Moduł zasilania pompy paliwa |
| 22 | Przełącznik aranżacji 1 |
| 23 | Pochłaniacz 2 |
| 24 | Wycieraczka przedniej szyby |
| 25 | Zawory układu przeciwblokującego |
| 26 | Układ SW 2 |
| 27 | Programista SW 3 |
| 28 | Lampy Parlang, po prawej |
| 29 | Lampy Parlang, lewe |
| trzydzieści | Deweloper 3 |
| 31 | Układ SW 4 |
| 32 | Deweloper 4 |
| 33 | Światła awaryjne |
| 34 | Zapłon modułu sterującego silnika |
| 35 | Sprzęgło sprężarki klimatyzacji |
| 36 | Podgrzewane lustra |
| 37 | Filtr rosnący 1 |
| 38 | Podniesione centralne światło hamowania |
| 39 | Różne zapłony |
| 40 | Zapłon skrzyni biegów |
| 41 | Pompa paliwa 2 |
| 42 | Sprzęgło wentylatora chłodzącego |
| 43 | Silnik |
| 44 | Wtryskiwacze paliwa A, nieparzyste |
| 45 | Wtryskiwacze paliwa B, takie same |
| 46 | Czujnik tlenu B |
| 47 | Kontrola przepustnicy |
| 48 | trąbić |
| 49 | Światło przeciwmgielne |
| pięćdziesiąt | Czujnik tlenu A |
| 51 | Moduł sterujący silnika |
| 52 | Ogrzewanie wewnętrzne |
| 53 | Zapasowy |
| 54 | Aero-migawka |
| 55 | Podkładka przednia |
| Mikrobezpieczniki (3 piny) | |
| 56 | Sprężarka klimatyzacji z regulacją napięcia/kontrola napięcia |
| 57 | Moduł sprężarki klimatyzacji / zestaw akumulatorów |
| 58 | Moduł sterowania skrzynią biegów/moduł sterowania silnikiem |
| 59 | Reflektory |
| Mikroprzekaźnik | |
| 60 | Pompa paliwowa |
| 61 | Deweloper2 |
| 62 | Deweloper3 |
| 63 | Deweloper4 |
| 64 | Światła postojowe przyczepy |
| 65 | Bieg / Elver |
| 66 | Deweloper 1 |
| 67 | Pompa paliwa 2 |
| 68 | Sterowanie klimatyzacją |
| 69 | Wejście |
| 70 | Odmgławiacz tylnej szyby |
| 71 | Moduł sterujący silnika |
| Przekaźnik statyczny | |
| 72 | Sprzęgło wentylatora chłodzącego |
Reklamy reklamowe
Tablica rozdzielcza (po lewej)
Przydział bezpieczników w bloku bezpieczników deski rozdzielczej (po lewej) (2014-2017)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 2 |
| 2 | Moc akcesoriów zachowana do celów referencyjnych |
| 3 | Uniwersalny otwieracz do drzwi garażowych / lusterko wewnętrzne |
| 6 | Moduł sterowania nadwozia 3 |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Przełącznik szyby kierowcy/przełącznik lusterka |
| dziewięć | Zapasowy |
| dziesięć | Gniazdo zasilania akcesoriów Zasilanie akcesoriów zachowane |
| jedenaście | Akcesoria Gniazdo zasilania Akumulator |
| 12 | Akcesorium do gniazdka elektrycznego 1 / Zapalniczka do cygar |
| 13 | Dyskretny przełącznik zapłonu logiki |
| czternaście | Przełącznik podświetlenia |
| 17 | Moduł sterowania nadwozia 1 |
| dziewiętnaście | Zapasowy |
| dwadzieścia | Zapasowy |
| 22 | Ogrzewanie, wentylacja i klimatyzacja / zapłon pomocniczy ogrzewania, wentylacji i klimatyzacji |
| 23 | Zapłon zestawu wskaźników / zapłon modułu diagnostycznego wykrywania |
| 24 | Zapasowy |
| 25 | Złącze łącza danych / moduł siedzenia kierowcy |
| 26 | Wejście pasywne Start pasywny / ogrzewanie, wentylacja i klimatyzacja |
| 27 | Zapasowy |
| 28 | Zapasowy |
| 29 | Elektrycznie regulowane / pedały aktywacji parkowania |
| trzydzieści | SEO |
| 31 | Akcesoria / korba wyścigowa |
| 32 | Podgrzewana kierownica |
| 33 | Zapasowy |
| 34 | Klaster instrumentów |
| 36 | Zapasowy |
| 37 | Zapasowy |
| 40 | Drzwi lewe |
| 41 | Fotel kierowcy z regulacją elektryczną |
| 43 | Podgrzewany/chłodzony przedni lewy fotel |
| 44 | Podgrzewane/chłodzone przednie prawe siedzenia |
| 45 | Zapasowy |
| 49 | Zachowana moc akcesoriów/akcesoriów |
| pięćdziesiąt | Bieg / Elver |
Reklamy reklamowe
Deska rozdzielcza (po prawej)
Przydział bezpieczników w bloku bezpieczników tablicy rozdzielczej (po prawej) (2014-2017)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 3 |
| 2 | Gniazdo akcesoriów 4 |
| 7 | Moduł sterowania nadwozia 4 |
| osiem | Moduł sterowania nadwozia 8 |
| dziewięć | Rozrywka na tylnym siedzeniu |
| dziesięć | Lampka ładowania |
| piętnaście | Sterowanie na kierownicy |
| 18 | Radio |
| dziewiętnaście | Zapasowy |
| dwadzieścia | Szyberdach |
| 23 | Poduszka powietrzna/informacje |
| 26 | Eksport / WOM / SEO Bateria 1 |
| 27 | Wykrywanie przeszkód / porty USB |
| 28 | Moduł sterowania nadwozia 2 |
| 32 | SEO baterii 2 |
| 35 | Falownik AC |
| 36 | Wzmacniacz |
| 37 | Zapasowy |
| 39 | Tylne okno przesuwne |
| 42 | Silnik okna prawych drzwi |
| 43 | Wentylator przedni |
| 44 | SEO |
| 45 | Moduł sterowania nadwozia 6 |
| 46 | Moduł sterowania nadwozia 7 |
| 47 | Siedzenie pasażera |
| pięćdziesiąt | Zachowana moc akcesoriów/akcesoriów |
| 51 | Otwarte tylne okno przesuwne |
| 52 | Zamykanie tylnej szyby przesuwnej |
2018
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Hamulec przyczepy |
| 2 | Akumulator przyczepy |
| 3 | Pompa układu przeciwblokującego |
| 4 | Pulpit nawigacyjny BEC 1 |
| pięć | Zmotoryzowany pas bezpieczeństwa pasażera |
| 6 | Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 7 | Elektryczny hamulec postojowy |
| osiem | Deska rozdzielcza BEC 2 |
| dziewięć | Zmotoryzowany pas bezpieczeństwa kierowcy |
| dziesięć | Odmgławiacz tylnej szyby |
| jedenaście | Wejście |
| 12 | Wentylator chłodzący 1 |
| 13 | Wentylator chłodzący 2 |
| czternaście | Lewe światła stopu przyczepy / kierunkowskazy |
| piętnaście | Światła postojowe przyczepy |
| szesnaście | Światła cofania przyczepy |
| 17 | Prawe światła stopu przyczepy / kierunkowskaz |
| 18 | Pompa paliwowa |
| dziewiętnaście | Zintegrowany moduł sterujący podwozia |
| dwadzieścia | Elektroniczny moduł sterowania zawieszeniem |
| 21 | Moduł zasilania pompy paliwa |
| 22 | Deweloper 1 |
| 23 | Deweloper2 |
| 24 | Wycieraczka przedniej szyby |
| 25 | Zawór układu przeciwblokującego |
| 26 | Deweloper 2 |
| 27 | Deweloper 3 |
| 28 | Prawe światła postojowe |
| 29 | Lewe światła postojowe |
| trzydzieści | Deweloper 3 |
| 31 | Deweloper 4 |
| 32 | Deweloper 4 |
| 33 | Światła cofania |
| 34 | Moduł sterujący silnika/zapłonu |
| 35 | Sprzęgło klimatyzacji |
| 36 | Podgrzewane lustra |
| 37 | Deweloper 1 |
| 38 | Podniesione centralne światło hamowania |
| 39 | Różne / Zapłon |
| 40 | Skrzynia biegów/zapłon |
| 41 | Pompa paliwa 2 |
| 42 | Sprzęgło wentylatora chłodzącego |
| 43 | Silnik |
| 44 | A – nieparzyste wtryskiwacze paliwa |
| 45 | Wtryskiwacze paliwa B – takie same |
| 46 | Czujnik O2 B |
| 47 | Kontrola przepustnicy |
| 48 | trąbić |
| 49 | Światła przeciwmgielne |
| pięćdziesiąt | Czujnik O2 A |
| 51 | Moduł sterujący silnika |
| 52 | Ogrzewanie wnętrza |
| 53 | Dodatkowy moduł zasilania / pompa TPM |
| 54 | Podkładka przednia |
| 55 | Klimatyzacja/kontrola napięcia regulowanego akumulatora |
| 56 | Moduł klimatyzacji / akumulator |
| 57 | Moduł sterowania skrzynią biegów/moduł sterowania silnikiem |
| 58 | Reflektory |
| 74 | Schody elektryczne (jeśli dotyczy) |
| 76 | Zalanie pompy paliwowej/silnika MGU |
| 77 | Silnik pompy kabinowej |
| 79 | Pompa próżniowa |
| Przekaźnik | |
| 59 | Pompa paliwowa |
| 60 | Deweloper 2 |
| 61 | Deweloper 3 |
| 62 | Deweloper 4 |
| 63 | Światła postojowe przyczepy |
| 64 | Bieg / Elver |
| 65 | Deweloper 1 |
| 66 | Pompa paliwa 2 |
| 67 | Sterowanie klimatyzacją |
| 68 | Wejście |
| 69 | Odmgławiacz tylnej szyby |
| 70 | Moduł sterujący silnika |
| 71 | Pompa próżniowa/sprzęgło wentylatora chłodzącego |
| 72 | CKT 95 |
| 73 | CKT 92 |
| 75 | Pompa paliwa wstępnego / silnik MGU |
| 78 | Przełącznik pompy próżniowej |
Reklamy reklamowe
Tablica rozdzielcza (po lewej)
Rozmieszczenie bezpieczników w tablicy rozdzielczej (po lewej) (2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 2 |
| 2 | Opcja wyposażenia specjalnego / Zachowana moc akcesoriów |
| 3 | Uniwersalny pilot/lusterko wewnętrzne |
| 6 | Moduł sterowania nadwozia 3 |
| 7 | Moduł sterowania nadwozia 5 |
| osiem | Przełącznik szyb kierowcy/przełącznik lusterek |
| dziewięć | Nieużywany |
| dziesięć | Gniazdo zasilania akcesoriów / Zachowane zasilanie akcesoriów |
| jedenaście | Bateria gniazdka zasilania akcesoriów |
| 12 | Akcesorium do gniazdka elektrycznego 1 / Zapalniczka do cygar |
| 13 | Przełącznik zapłonu z logiką dyskretną |
| czternaście | Przełącz podświetlenie |
| 17 | Moduł sterowania nadwozia 1 |
| dziewiętnaście | Nieużywany |
| dwadzieścia | Nieużywany |
| 22 | Ogrzewanie, wentylacja i klimatyzacja / Ogrzewanie postojowe, wentylacja i klimatyzacja / zapłon |
| 23 | Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon; |
| 24 | Nieużywany |
| 25 | Złącze łącza danych / moduł siedzenia kierowcy |
| 26 | Wejście pasywne / Start pasywny / Ogrzewanie, wentylacja i klimatyzacja |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Zezwolenie na parkowanie / Elektrycznie regulowane pedały |
| trzydzieści | Opcja wyposażenia specjalnego |
| 31 | Akcesorium/skok/korba |
| 32 | Podgrzewana kierownica |
| 33 | Nieużywany |
| 34 | Klaster instrumentów |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 40 | Drzwi lewe |
| 41 | Fotel kierowcy z regulacją elektryczną |
| 43 | Podgrzewane, chłodzone lub wentylowane lewe siedzenia (w zależności od wyposażenia) |
| 44 | Podgrzewane, chłodzone lub wentylowane siedzenia po prawej stronie (jeśli są na wyposażeniu) |
| 45 | Nieużywany |
| Przekaźnik | |
| 49 | Zachowana moc akcesoriów |
| pięćdziesiąt | Bieg / Elver |
Deska rozdzielcza (po prawej)
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej (po prawej) (2018)
| Nie. | Stosowanie |
|---|---|
| jeden | Gniazdo akcesoriów 3 |
| 2 | Gniazdo akcesoriów 4 |
| 7 | Moduł sterowania nadwozia 4 |
| osiem | Moduł sterowania nadwozia 8 |
| dziewięć | Rozrywka na tylnym siedzeniu |
| dziesięć | Lampka ładowania |
| piętnaście | Sterowanie na kierownicy |
| 18 | Radio |
| dziewiętnaście | Nieużywany |
| dwadzieścia | Szyberdach |
| 23 | Poduszka powietrzna/informacje |
| 26 | Eksport / Przystawka odbioru mocy / Opcja wyposażenia specjalnego / Akumulator 1 |
| 27 | Wykrywanie przeszkód / porty USB |
| 28 | Moduł sterowania nadwozia 2 |
| 32 | Opcja wyposażenia specjalnego / Akumulator 2 |
| 35 | Falownik klimatyzacji |
| 36 | Wzmacniacz |
| 37 | System baterii |
| 39 | Przesuwana tylna szyba |
| 42 | Silnik prawego okna drzwi |
| 43 | Wentylator przedni |
| 44 | Opcja wyposażenia specjalnego |
| 45 | Moduł sterowania nadwozia 6 |
| 46 | Moduł sterowania nadwozia 7 |
| 47 | Siedzenie pasażera |
| Przekaźnik | |
| pięćdziesiąt | Zachowana moc akcesoriów |
| 51 | Otwarta tylna szyba przesuwna |
| 52 | Przesuwne zamknięcie tylnej szyby |
