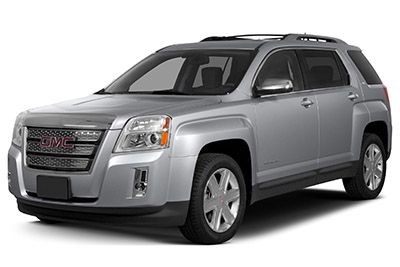

W tym artykule rozważymy pierwszą generację GMC Terrain, produkowaną od 2010 do 2017. Tutaj znajdziesz schematy skrzynek bezpiecznikowych GMC Terrain 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskaj informacje na temat lokalizację paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników GMC Terrain 2010-2017
Bezpieczniki zapalniczki (gniazdko zasilania) to bezpieczniki nr 13 (dodatkowe źródło zasilania z przodu), nr 17 (dodatkowe źródło zasilania z tyłu) w skrzynce bezpieczników w desce rozdzielczej oraz bezpiecznik nr 27 (2010) lub nr 26 (od 2011) (zasilanie dla Wylot tylnych akcesoriów) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
W pojeździe znajdują się dwa bloki bezpieczników: jeden w komorze silnika i jeden w desce rozdzielczej.
Panel
Blok bezpieczników tablicy rozdzielczej znajduje się na panelu po stronie pasażera w konsoli środkowej za pokrywą.
Aby uzyskać do niego dostęp, otwórz drzwi panelu bezpieczników po stronie pasażera, wyciągając je na zewnątrz.
Komora silnika
Skrzynka bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2010
Komora silnika
Przydział bezpieczników w komorze silnika (2010)
| Nazwa | Stosowanie |
|---|---|
| Bezpieczniki J-Case | |
| jeden | Chłodny wentylator 1 |
| 2 | Chłodny wentylator 2 |
| 3 | Odmgławianie z tyłu |
| 4 | Elektrycznie sterowane szyby – prawe |
| pięć | Moduł gniazda pamięci |
| 6 | Fotel elektryczny – lewy |
| 7 | Blok bezpieczników tablicy rozdzielczej 1 |
| osiem | Blok bezpieczników tablicy rozdzielczej 2 |
| dziewięć | Wejście |
| dziesięć | Wspomaganie hamulców |
| jedenaście | Szyberdach |
| 12 | Pompa układu przeciwblokującego |
| 13 | Blok bezpieczników tablicy rozdzielczej 3 |
| czternaście | Elektryczne szyby – lewe |
| piętnaście | Moduł przeciwblokujący układu hamulcowego |
| Mini bezpieczniki | |
| szesnaście | Akumulator modułu sterującego transmisją |
| 17 | Światło postojowe przyczepy |
| 18 | Akumulator modułu sterującego silnika |
| dziewiętnaście | Podgrzewane lustro |
| dwadzieścia | Lewa przyczepa |
| 21 | Moduł windy załadunkowej |
| 22 | Elektryczny odcinek lędźwiowy |
| 23 | Prawy zwiastun |
| 24 | Odpowietrznik wkładu |
| 25 | Moduł lustrzany pamięci |
| 26 | Regulowany czujnik akumulatora kontroli napięcia |
| 27 | Gniazdo zasilania dla tylnych akcesoriów |
| 28 | Wycieraczka |
| 29 | Wycieraczka tylnej szyby |
| trzydzieści | Sprężarka klimatyzacji |
| 31 | Tylny zatrzask |
| 32 | trąbić |
| 33 | Prawe światło drogowe |
| 34 | Lewa wiązka główna |
| 35 | Jednolita cewka zapłonowa |
| 36 | Nieparzysta cewka zapłonowa |
| 37 | Wycieraczki szyby samochodowej |
| 38 | Przednie światła przeciwmgielne |
| 39 | Czujnik tlenu za katalizatorem |
| 40 | Moduł sterujący silnika |
| 41 | Czujnik tlenu w katalizatorze wstępnym |
| 42 | Moduł kontroli transmisji |
| 43 | Lustro |
| 44 | Włączanie modułu sterującego podwozia |
| 45 | Zapasowy |
| 46 | Tylny moduł napędowy |
| 47 | Logika modułu windy załadunkowej |
| 48 | Zapłon w bloku bezpieczników tablicy rozdzielczej |
| 49 | Podgrzewane siedzenie – przód |
| pięćdziesiąt | Moduł sterowania podwoziem |
| 51 | Moduł sterujący silnika |
| 52 | Tylna kamera |
| Bezpiecznik Midi | |
| 53 | Elektryczne wspomaganie kierownicy |
| Mikroprzekaźnik | |
| 54 | Tylny odmgławiacz |
| 55 | Niski wentylator chłodzący |
| 56 | Światło drogowe reflektora |
| 57 | Sterowanie wentylatorem chłodzącym |
| 58 | Sterowanie włączaniem/wyłączaniem wycieraczek przedniej szyby |
| 59 | Sprężarka klimatyzacji |
| 60 | Prędkość wycieraczek |
| 61 | Światło przeciwmgielne |
| 62 | Kontrola silnika |
| 63 | Wejście |
| 64 | Bieg / Elver |
| Mini przekaźnik | |
| 65 | Wysoki wentylator chłodzący |
| 66 | Wspomaganie hamulców |
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2010)
| Mini bezpieczniki | Stosowanie |
|---|---|
| jeden | Kierownica DM |
| 2 | Zapasowy |
| 3 | Zapasowy |
| 4 | Moduł sterowania nadwozia 1 |
| pięć | Dywersyfikacja informacji |
| 6 | Moduł sterowania nadwozia 7 |
| 7 | Moduł kontroli hałasu |
| osiem | Moduł sterowania nadwozia 4 |
| dziewięć | Radio |
| dziesięć | Bateria SEO |
| jedenaście | Ultradźwiękowy tylny moduł wspomagania parkowania |
| 12 | Wężownica grzewcza, wentylacyjna i klimatyzacyjna |
| 13 | Przednie zasilanie pomocnicze |
| czternaście | Włączanie ogrzewania, wentylacji i klimatyzacji |
| piętnaście | Wyświetlacz |
| szesnaście | Moduł sterowania nadwozia 5 |
| 17 | Tylne zasilanie pomocnicze |
| 18 | Połączony zapłon tablicy przyrządów |
| dziewiętnaście | Moduł PDI |
| dwadzieścia | Moduł sterowania nadwozia 6 |
| 21 | Moc akcesoriów zachowana do celów referencyjnych |
| 22 | Zapłon SDM |
| 23 | Zapasowy |
| 24 | Zapasowy |
| 25 | PRNDL |
| 26 | Zapasowy |
| 27 | Zapasowy |
| 28 | Zapasowy |
| trzydzieści | Moduł sterowania nadwozia 3 |
| 31 | Wzmacniacz |
| 32 | Dyskretny przełącznik zapłonu logiki |
| 33 | Moduł integracji komunikacji |
| 34 | Moduł sterowania nadwozia 2 |
| 35 | Bateria HR |
| 36 | Połączenie łącza danych |
| 37 | Bateria zestawu wskaźników |
| 38 | Moduł IOS (system wykrywania pasażerów) |
| 39 | Zapasowy |
| Bezpieczniki J-Case | |
| 29 | Silnik wentylatora przedniego |
| 40 | Moduł sterowania nadwozia 8 |
| Przekaźnik | |
| 41 | Przekaźnik rejestrujący |
| 42 | Wybrano przekaźnik mocy akcesoriów |
2011, 2012
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2011, 2012)
| Nie. | Stosowanie |
|---|---|
| Bezpieczniki J-Case | |
| jeden | Chłodny wentylator 1 |
| 2 | Chłodny wentylator 2 |
| 3 | Wspomaganie hamulców |
| 4 | Elektrycznie sterowane szyby – prawe |
| pięć | Moduł gniazda pamięci |
| 6 | Fotel elektryczny – lewy |
| 7 | Blok bezpieczników tablicy rozdzielczej 1 |
| osiem | Tylny odmgławiacz |
| dziewięć | Wejście |
| dziesięć | Silnik pompy POWIETRZA |
| jedenaście | Blok bezpieczników tablicy rozdzielczej 2 |
| 12 | Szyberdach |
| 13 | Pompa układu przeciwblokującego |
| czternaście | Blok bezpieczników tablicy rozdzielczej 3 |
| piętnaście | Elektryczne szyby – lewe |
| szesnaście | Moduł przeciwblokujący układu hamulcowego |
| Mini bezpieczniki | |
| 17 | Akumulator modułu sterującego transmisją |
| 18 | Światło postojowe przyczepy |
| dziewiętnaście | Elektrozawór pompy POWIETRZA |
| dwadzieścia | Akumulator modułu sterującego silnika |
| 21 | Odpowietrznik wkładu |
| 22 | Lewa strona przyczepy (jeśli jest w wyposażeniu) |
| 23 | Moduł windy załadunkowej |
| 24 | Elektryczny odcinek lędźwiowy |
| 25 | Prawa strona przyczepy (jeśli jest w wyposażeniu) |
| 26 | Gniazdo zasilania dla tylnych akcesoriów |
| 27 | Moduł lustrzany pamięci |
| 28 | Regulowany czujnik akumulatora kontroli napięcia |
| 29 | Wycieraczka przedniej szyby |
| trzydzieści | Wycieraczka tylnej szyby |
| 31 | Sprężarka klimatyzacji |
| 32 | Tylny zatrzask |
| 33 | Podgrzewane lustra |
| 34 | trąbić |
| 35 | Prawe światło drogowe |
| 36 | Lewa wiązka główna |
| 37 | Jednolita cewka zapłonowa |
| 38 | Nieparzysta cewka zapłonowa |
| 39 | Wycieraczki szyby samochodowej |
| 40 | Przednie światła przeciwmgielne |
| 41 | Czujnik tlenu za katalizatorem |
| 42 | Moduł sterujący silnika |
| 43 | Czujnik tlenu w katalizatorze wstępnym |
| 44 | Moduł kontroli transmisji |
| 45 | Lustro |
| 46 | Włączanie modułu sterującego podwozia |
| 47 | Zapasowy |
| 48 | Tylny moduł napędowy |
| 49 | Logika modułu windy załadunkowej |
| pięćdziesiąt | Zapłon w bloku bezpieczników tablicy rozdzielczej |
| 51 | Podgrzewane siedzenie – przód |
| 52 | Moduł sterowania podwoziem |
| 53 | Moduł sterujący silnika |
| 54 | Tylna kamera |
| Bezpiecznik Midi | |
| 55 | Elektryczne wspomaganie kierownicy |
| Mikroprzekaźnik | |
| 56 | Elektrozawór pompy POWIETRZA |
| 57 | Tylny odmgławiacz |
| 58 | Niski wentylator chłodzący |
| 59 | Czerwone światła |
| 60 | Sterowanie wentylatorem chłodzącym |
| 61 | Sterowanie włączaniem/wyłączaniem wycieraczek przedniej szyby |
| 62 | Sprężarka klimatyzacji |
| 63 | Tylny odmgławiacz |
| 64 | Prędkość wycieraczek |
| 65 | Światło przeciwmgielne |
| 66 | Kontrola silnika |
| 67 | Wejście |
| 68 | Bieg / Elver |
| Mini przekaźnik | |
| 69 | Wysoki wentylator chłodzący |
| 70 | Silnik pompy POWIETRZA |
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2011, 2012)
| Mini bezpieczniki | Stosowanie |
|---|---|
| jeden | Kierownica DM |
| 2 | Zapasowy |
| 3 | Zapasowy |
| 4 | Moduł sterowania nadwozia 1 |
| pięć | Dywersyfikacja informacji |
| 6 | Moduł sterowania nadwozia 7 |
| 7 | Moduł kontroli hałasu |
| osiem | Moduł sterowania nadwozia 4 |
| dziewięć | Radio |
| dziesięć | Zamów baterię wyposażenia specjalnego |
| jedenaście | Ultradźwiękowy tylny moduł wspomagania parkowania |
| 12 | Wężownica grzewcza, wentylacyjna i klimatyzacyjna |
| 13 | Przednie zasilanie pomocnicze |
| czternaście | Włączanie ogrzewania, wentylacji i klimatyzacji |
| piętnaście | Wyświetlacz |
| szesnaście | Moduł sterowania nadwozia 5 |
| 17 | Tylne zasilanie pomocnicze |
| 18 | Połączony zapłon tablicy przyrządów |
| dziewiętnaście | Moduł interfejsu urządzenia osobistego |
| dwadzieścia | Moduł sterowania nadwozia 6 |
| 21 | Zamówienie wyposażenia specjalnego Zachowana moc akcesoriów |
| 22 | Włączenie modułu detekcyjno-diagnostycznego |
| 23 | Zapasowy |
| 24 | Zapasowy |
| 25 | Wskaźnik pozycji zmiany biegów skrzyni biegów |
| 26 | Zapasowy |
| 27 | Zapasowy |
| 28 | Zapasowy |
| trzydzieści | Moduł sterowania nadwozia 3 |
| 31 | Wzmacniacz |
| 32 | Dyskretny przełącznik zapłonu logiki |
| 33 | Moduł integracji komunikacji |
| 34 | Moduł sterowania nadwozia 2 |
| 35 | Bateria modułu detekcyjno-diagnostycznego |
| 36 | Połączenie łącza danych |
| 37 | Bateria zestawu wskaźników |
| 38 | System wykrywania pasażerów |
| 39 | Zapasowy |
| Bezpieczniki J-Case | |
| 29 | Silnik wentylatora przedniego |
| 40 | Moduł sterowania nadwozia 8 |
| Przekaźnik | |
| 41 | Przekaźnik logistyczny (jeśli jest na wyposażeniu) |
| 42 | Wybrano przekaźnik mocy akcesoriów |
2013, 2014, 2015, 2016
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2013-2016)
| Nie. | Stosowanie |
|---|---|
| Bezpieczniki J-Case | |
| jeden | Chłodny wentylator 1 |
| 2 | Chłodny wentylator 2 |
| 3 | Wspomaganie hamulców |
| 4 | Elektrycznie sterowane szyby – prawe |
| pięć | Moduł gniazda pamięci |
| 6 | Fotel elektryczny – lewy |
| 7 | Blok bezpieczników tablicy rozdzielczej 1 |
| osiem | Tylny odmgławiacz |
| dziewięć | Wejście |
| dziesięć | Silnik pompy POWIETRZA |
| jedenaście | Blok bezpieczników tablicy rozdzielczej 2 |
| 12 | Szyberdach |
| 13 | Pompa układu przeciwblokującego |
| czternaście | Blok bezpieczników tablicy rozdzielczej 3 |
| piętnaście | Elektryczne szyby – lewe |
| szesnaście | Moduł przeciwblokujący układu hamulcowego |
| 77 | Fotel elektryczny – prawy |
| Mini bezpieczniki | |
| 17 | Akumulator modułu sterującego transmisją |
| 18 | Światło postojowe przyczepy |
| dziewiętnaście | Elektrozawór pompy POWIETRZA |
| dwadzieścia | Akumulator modułu sterującego silnika |
| 21 | Odpowietrznik wkładu |
| 22 | Lewa strona przyczepy (jeśli jest w wyposażeniu) |
| 23 | Moduł windy załadunkowej |
| 24 | Elektryczny odcinek lędźwiowy |
| 25 | Prawa strona przyczepy (jeśli jest w wyposażeniu) |
| 26 | Gniazdo zasilania dla tylnych akcesoriów |
| 27 | Moduł lustrzany pamięci |
| 28 | Regulowany czujnik akumulatora kontroli napięcia |
| 29 | Wycieraczka przedniej szyby |
| trzydzieści | Wycieraczka tylnej szyby |
| 31 | Sprężarka klimatyzacji |
| 32 | Tylny zatrzask |
| 33 | Podgrzewane lustra |
| 34 | trąbić |
| 35 | Prawe światło drogowe |
| 36 | Lewa wiązka główna |
| 37 | Jednolita cewka zapłonowa |
| 38 | Nieparzysta cewka zapłonowa |
| 39 | Wycieraczki szyby samochodowej |
| 40 | Przednie światła przeciwmgielne |
| 41 | Czujnik tlenu za katalizatorem |
| 42 | Moduł sterujący silnika |
| 43 | Czujnik tlenu w katalizatorze wstępnym |
| 44 | Moduł kontroli transmisji |
| 45 | Lustro |
| 46 | Zapłon modułu sterującego układu paliwowego |
| 47 | Zapasowy |
| 48 | Tylny moduł napędowy |
| 49 | Logika modułu windy załadunkowej |
| pięćdziesiąt | Zapłon w bloku bezpieczników tablicy rozdzielczej |
| 51 | Podgrzewane siedzenie – przód |
| 52 | Moduł sterowania podwoziem |
| 53 | Moduł sterujący silnika |
| 54 | Tylna kamera |
| 78 | Drewno do przewozu osób |
| Bezpiecznik Midi | |
| 55 | Elektryczne wspomaganie kierownicy |
| Mikroprzekaźnik | |
| 56 | Elektrozawór pompy POWIETRZA |
| 57 | Tylny odmgławiacz |
| 58 | Niski wentylator chłodzący |
| 59 | Czerwone światła |
| 60 | Sterowanie wentylatorem chłodzącym |
| 61 | Wycieraczka aktywowana / sterowanie OIT |
| 62 | Sprężarka klimatyzacji |
| 63 | Tylny odmgławiacz |
| 64 | Prędkość wycieraczek |
| 65 | Światło przeciwmgielne |
| 66 | Kontrola silnika |
| 67 | Wejście |
| 68 | Bieg / Elver |
| Mini przekaźnik | |
| 69 | Wysoki wentylator chłodzący |
| 70 | Silnik pompy POWIETRZA |
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników do tablicy rozdzielczej (2013-2016)
| Mini bezpieczniki | Stosowanie |
|---|---|
| jeden | Stopniowanie kierownicy |
| 2 | Zapasowy |
| 3 | Zapasowy |
| 4 | Moduł sterowania nadwozia 1 |
| pięć | Dywersyfikacja informacji |
| 6 | Moduł sterowania nadwozia 7 |
| 7 | Moduł kontroli hałasu |
| osiem | Moduł sterowania nadwozia 4 |
| dziewięć | Radio |
| dziesięć | Zapasowy |
| jedenaście | Ultradźwiękowy tylny moduł wspomagania parkowania |
| 12 | Wężownica grzewcza, wentylacyjna i klimatyzacyjna |
| 13 | Przednie zasilanie pomocnicze |
| czternaście | Włączanie ogrzewania, wentylacji i klimatyzacji |
| piętnaście | Wyświetlacz |
| szesnaście | Moduł sterowania nadwozia 5 |
| 17 | Tylne zasilanie pomocnicze |
| 18 | Połączony zapłon tablicy przyrządów |
| dziewiętnaście | Uniwersalny otwieracz do drzwi garażowych |
| dwadzieścia | Moduł sterowania nadwozia 6 |
| 21 | Zapasowy |
| 22 | Włączenie modułu detekcyjno-diagnostycznego |
| 23 | Przednia kamera |
| 24 | Zapasowy |
| 25 | Wskaźnik pozycji zmiany biegów skrzyni biegów |
| 26 | Zapasowy |
| 27 | Zapasowy |
| 28 | Zapasowy |
| trzydzieści | Moduł sterowania nadwozia 3 |
| 31 | Wzmacniacz |
| 32 | Dyskretny przełącznik zapłonu logiki |
| 33 | Moduł integracji komunikacji |
| 34 | Moduł sterowania nadwozia 2 |
| 35 | Bateria modułu detekcyjno-diagnostycznego |
| 36 | Połączenie łącza danych |
| 37 | Bateria zestawu wskaźników |
| 38 | System wykrywania pasażerów |
| 39 | Zapasowy |
| Bezpieczniki J-Case | |
| 29 | Silnik wentylatora przedniego |
| 40 | Moduł sterowania nadwozia 8 |
| Przekaźnik | |
| 41 | Przekaźnik logistyczny (jeśli jest na wyposażeniu) |
| 42 | Wybrano przekaźnik mocy akcesoriów |
2017
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2017)
| Nie. | Stosowanie |
|---|---|
| jeden | Wentylator chłodzący 1 |
| 2 | Wentylator chłodzący 2 |
| 3 | Wspomaganie hamulców |
| 4 | proste elektryczne szyby |
| pięć | Moduł gniazda pamięci |
| 6 | Lewy fotel elektryczny |
| 7 | Blok bezpieczników deski rozdzielczej 1 |
| osiem | Tylny odmgławiacz |
| dziewięć | Wejście |
| dziesięć | Silnik pompy POWIETRZA |
| jedenaście | Blok bezpieczników deski rozdzielczej 2 |
| 12 | Szyberdach |
| 13 | Pompy ABS |
| czternaście | Blok bezpieczników tablicy rozdzielczej 3 |
| piętnaście | elektrycznie opuszczane szyby |
| szesnaście | moduł ABS |
| 17 | Akumulator modułu sterującego transmisją |
| 18 | Światło postojowe przyczepy |
| dziewiętnaście | Elektrozawór pompy POWIETRZA |
| dwadzieścia | Akumulator modułu sterującego silnika |
| 21 | Odpowietrznik wkładu |
| 22 | Lewa strona przyczepy (jeśli jest w wyposażeniu) |
| 23 | Moduł windy załadunkowej |
| 24 | Elektryczny odcinek lędźwiowy |
| 25 | Prawa strona przyczepy (jeśli jest w wyposażeniu) |
| 26 | Tylne gniazdo zasilania akcesoriów |
| 27 | Moduł lustrzany pamięci |
| 28 | Regulowany czujnik akumulatora kontroli napięcia |
| 29 | Wycieraczka przedniej szyby |
| trzydzieści | Wycieraczka tylnej szyby |
| 31 | Klimatyzacja |
| 32 | Tylny zatrzask |
| 33 | Podgrzewane lustra |
| 34 | trąbić |
| 35 | Prawe światło drogowe |
| 36 | Lewa wiązka główna |
| 37 | Cewka zapłonowa – taka sama |
| 38 | Cewka zapłonowa – nieparzysta |
| 39 | Wycieraczki szyby samochodowej |
| 40 | Przednie światła przeciwmgielne (jeśli są w wyposażeniu) |
| 41 | Czujnik za katalizatorem 02 |
| 42 | Moduł sterujący silnika |
| 43 | Czujnik prekatalityczny 02 |
| 44 | Moduł kontroli transmisji |
| 45 | Lustro |
| 46 | Moduł sterujący układu paliwowego/zapłonu |
| 47 | – |
| 48 | Tylny moduł napędowy |
| 49 | Logika modułu windy załadunkowej |
| pięćdziesiąt | Blok bezpieczników / zapłon deski rozdzielczej |
| 51 | Podgrzewane siedzenie przednie |
| 52 | Moduł sterujący układu paliwowego |
| 53 | Moduł sterujący silnika |
| 54 | Kamera cofania |
| 55 | Elektryczne wspomaganie kierownicy |
| 56 | Elektrozawór pompy POWIETRZA |
| 57 | Hamulec serwo |
| 58 | Wentylator chłodzący – niski |
| 59 | Czerwone światła |
| 60 | Sterowanie wentylatorem chłodzącym |
| 61 | Sterowanie włączaniem/wyłączaniem wycieraczek przedniej szyby |
| 62 | Klimatyzacja |
| 63 | Tylny odmgławiacz |
| 64 | Prędkość wycieraczek |
| 65 | Światła przeciwmgielne |
| 66 | Kontrola silnika |
| 67 | Wejście |
| 68 | Bieg / Elver |
| 69 | Wentylator chłodzący – wysoki |
| 70 | Silnik pompy POWIETRZA |
| 77 | Prawy fotel elektryczny |
| 78 | Podparcie lędźwiowe pasażera |
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2017)
| Mini bezpieczniki | Stosowanie |
|---|---|
| jeden | Stopniowanie kierownicy |
| 2 | – |
| 3 | – |
| 4 | Moduł sterowania nadwozia 1 |
| pięć | Dywersyfikacja informacji |
| 6 | Moduł sterowania nadwozia 7 |
| 7 | Moduł kontroli hałasu |
| osiem | Moduł sterowania nadwozia 4 |
| dziewięć | Radio |
| dziesięć | – |
| jedenaście | Tylny moduł wspomagania parkowania |
| 12 | HVAC / Akumulator |
| 13 | Przednie zasilanie pomocnicze |
| czternaście | HVAC / Zapłon |
| piętnaście | Wyświetlacz |
| szesnaście | Moduł sterowania nadwozia 5 |
| 17 | Tylne zasilanie pomocnicze |
| 18 | Tablica przyrządów/zapłon |
| dziewiętnaście | Uniwersalny otwieracz do drzwi garażowych |
| dwadzieścia | Moduł sterowania nadwozia 6 |
| 21 | – |
| 22 | Moduł wykrywania/diagnostyki/zapłonu |
| 23 | Przednia kamera |
| 24 | – |
| 25 | Wskaźnik pozycji zmiany biegów skrzyni biegów |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Silnik dmuchawy przedniej |
| trzydzieści | Moduł sterowania nadwozia 3 |
| 31 | Wzmacniacz |
| 32 | Dyskretny przełącznik zapłonu logiki |
| 33 | Moduł integracji komunikacji |
| 34 | Moduł sterowania nadwozia 2 |
| 35 | Bateria modułu detekcyjno-diagnostycznego |
| 36 | Połączenie łącza danych |
| 37 | Bateria zestawu wskaźników |
| 38 | Moduł systemu wykrywania pasażerów |
| 39 | – |
| 40 | Moduł sterowania nadwozia 8 |
| 41 | Przekaźnik logistyczny (jeśli jest na wyposażeniu) |
| 42 | Wybrano akcesorium przekaźnika mocy |
