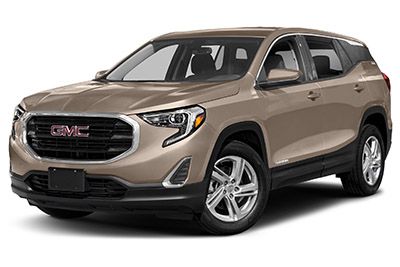

W tym artykule rozważymy drugą generację GMC Terrain, dostępną od 2018 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników dla modeli GMC Terrain 2018, 2019 i 2020, informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczników) i przekaźników.
Układ bezpieczników GMC Terrain 2018-2020…
Bezpieczniki zapalniczki (gniazdo) GMC Terrain to bezpiecznik nr 37 (zapalniczka), bezpieczniki CB1 (2018: przednie gniazdo pomocnicze), CB2 (konsola gniazd pomocniczych) w skrzynce bezpieczników deski rozdzielczej i bezpiecznik nr F21 (tył). pomocniczego gniazda zasilania) w tylnej skrzynce bezpiecznikowej.
Panel
Blok bezpieczników deski rozdzielczej znajduje się pod deską rozdzielczą po stronie kierowcy.
Aby uzyskać do niego dostęp, naciśnij i zwolnij zatrzask w pobliżu górnego środkowego kwadratu.
Komora silnika
Skrzynka bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.
Tylna komora
Blok bezpieczników przedziału tylnego znajduje się za panelem wykończeniowym z boku przedziału tylnego.
Zdejmij nakładkę, aby uzyskać dostęp do bloku bezpieczników.
2018, 2019, 2020
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2018, 2019, 2020)
| Nie. | Stosowanie |
|---|---|
| F01 | Rozrusznik 1 |
| F02 | Rozrusznik 2 |
| F03 | Sonda lambda 1 |
| F04 | Moduł sterujący silnika |
| F05 | Czujnik FlexFuel |
| F06 | Moduł kontroli transmisji |
| F07 | – |
| F08 | Moduł sterujący silnika |
| F09 | Sprzęgło klimatyzacji |
| F10 | Elektrozawór odpowietrzający wkładu |
| F11 | System paliwowy |
| F12 | Podgrzewane fotele przednie |
| F13 | Pompa po zagotowaniu |
| F14 | – |
| F15 | Sonda lambda 2 |
| F 16 | 2018: Wtryskiwacze paliwa – nieparzyste 2019: Cewki zapłonowe |
| F17 | 2018: Wtryskiwacze paliwa – to samo. 2019-2020: Moduł sterujący silnika |
| F18 | – / Moduł selektywnej redukcji katalitycznej (tylko olej napędowy) |
| F19 | – / Czujnik sadzy NOx (tylko olej napędowy) |
| F20 | Konwerter DC na DC 2 |
| F21 | Sterowanie zmianą biegów |
| F22 | Pompa przeciwblokująca hamulca |
| F23 | 2018: Spryskiwacz czołowy. 2019-2020: Pompa spryskiwacza przód / tył |
| F24 | – |
| F25 | – / Nagrzewnica na olej napędowy (tylko olej napędowy) |
| F26 | – |
| F27 | Zawory przeciwblokujące |
| F28 | Przyczepa LD |
| F29 | Odmgławiacz tylnej szyby |
| F30 | Odmrażanie lustra |
| F31 | – |
| F32 | Zmienne funkcje |
| F33 | – |
| F34 | trąbić |
| F35 | 2018: Pompa próżniowa. 2019-2020: nieużywany |
| F36 | Prawe światło drogowe |
| F37 | Lewa wiązka główna |
| F38 | Automatyczne poziomowanie reflektorów |
| F39 | Światła przeciwmgielne |
| F40 | – |
| F41 | Moduł kontroli zasięgu transmisji |
| F42 | Zmotoryzowany reflektor |
| F43 | 2018: Pompa paliwa. 2019-2020: nieużywany |
| F44 | Wewnętrzne lusterko wsteczne |
| F45 | 2018: zawór elektromagnetyczny odpowietrzający wkład. 2019-2020: Wentylowany fotel pasażera |
| F46 | Wentylowany fotel kierowcy |
| F47 | Zestaw blokady kolumny kierownicy |
| F48 | Wycieraczka tylnej szyby |
| F49 | – |
| F50 | Podgrzewana kierownica |
| F51 | 2018: Prawy reflektor. 2019-2020: Prawe światło do jazdy dziennej |
| F52 | Moduł sterujący silnika / sterowanie skrzynią biegów |
| F53 | – |
| F54 | 2018: Wycieraczka przednia. 2019-2020: nieużywany |
| F55 | Prędkość wycieraczki przedniej / Sprawdź |
| F56 | – |
| F57 | 2018: Lewy reflektor. 2019-2020: Lewe światło do jazdy dziennej |
| Przekaźnik | |
| K01 | Elektromagnes rozrusznika |
| K02 | Sterowanie klimatyzacją |
| K03 | 2018: Nieużywany 2019: Moduł sterujący silnika |
| K04 | Sterowanie wycieraczkami przedniej szyby |
| K05 | Elektromagnes rozrusznika / koło zębate rozrusznika |
| K06 | – / Podgrzewacz paliwa (tylko olej napędowy) |
| K07 | – |
| K08 | – |
| K09 | Prędkość wycieraczek |
| K10 | – |
| K11 | – |
| K12 | Czerwone światła |
| K13 | Reflektory / Światła do jazdy dziennej |
| K14 | Bieg / Elver |
| K15 | Odmgławiacz tylnej szyby |
| * K16 | trąbić |
| *K17 | Selektywna redukcja katalityczna (tylko olej napędowy) |
| * K18 | Światła przeciwmgielne |
| *K19 | Pompa płynu chłodzącego |
| *K20 | – |
| *K21 | Podkładka tylna |
| *K22 | Podkładka przednia |
| *K23 | Sterowanie wycieraczkami przedniej szyby |
| * Przekaźniki PCB nie podlegają naprawie. |
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2018, 2019, 2020)
| Nie. | Stosowanie |
|---|---|
| F01 | Falownik AC DC |
| F02 | Okna przednie |
| F03 | Hamulec przyczepy |
| F04 | Wentylator ogrzewania, wentylacji i klimatyzacji |
| F05 | Moduł sterowania nadwozia 2 |
| F06 | CGM |
| F07 | – |
| F08 | Moduł sterowania nadwozia 3 |
| F09 | Wzmacniacz |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | Dźwignia elektroniczna |
| F15 | Moduł kontroli transmisji |
| F 16 | Podgrzewane fotele przednie |
| F17 | Lewe złącze łącza danych |
| F18 | Moduł sterowania nadwozia 7 |
| F19 | Boczne lusterko |
| F20 | Moduł sterowania nadwozia 1 |
| F21 | Moduł sterowania nadwozia 4 |
| F22 | Moduł sterowania nadwozia 6 |
| F23 | Elektryczna blokada kolumny kierownicy |
| F24 | Moduł wykrywania i diagnostyki |
| F25 | Czujnik obecności |
| F26 | – |
| F27 | Fotele elektryczne |
| F28 | Tylne szyby |
| F29 | – |
| F30 | Przełącznik podgrzewanych siedzeń przednich |
| F31 | Sterowanie na kierownicy |
| F32 | Moduł sterowania nadwozia 8 |
| F33 | Ogrzewanie, wentylacja i klimatyzacja |
| F34 | Wejście pasywne, start pasywny |
| F35 | Zatrzask tylnej klapy |
| F36 | 2018: ładowarka offsetowa. 2019-2020: Moduł ładowarki bezprzewodowej / akcesorium USB |
| F37 | Zapalniczka |
| F38 | OnStar |
| F39 | Deska rozdzielcza USB |
| F40 | Moduł kamery / moduł windy załadowczej |
| F41 | Moduł wspomagania parkowania |
| F42 | Radio |
| Przekaźnik | |
| K01 | 2018-2019: Zasuwa. 2020: nieużywany |
| K02 | Zachowana moc akcesoriów |
| K03 | Winda załadowcza |
| K04 | – |
| K05 | Logistyka |
| Wyłączniki automatyczne | |
| CB1 | 2018: Przednie dodatkowe gniazdo zasilania. 2019-2020: nieużywany |
| CB2 | Konsola dodatkowego gniazda zasilania |
Reklamy reklamowe
Tylna komora
Przydział bezpieczników w tylnej komorze (2018, 2019, 2020)
| Nie. | Stosowanie |
|---|---|
| F1 | 2018-2019: Nagrzewnica spalinowa. 2020: Nagrzewnica spalin / moduł mocy selektywnej redukcji katalitycznej (tylko olej napędowy) |
| F2 | Winda załadowcza |
| F3 | Zasilanie pomocnicze przyczepy |
| F4 | 2018: Fotele elektryczne. 2019: Elektrycznie regulowany fotel pasażera |
| F5 | Moduł gniazda pamięci |
| F6 | Szyberdach |
| F7 | Ostrzeżenie o martwym polu z boku |
| F8 | Światła cofania przyczepy |
| F9 | Podgrzewane tylne siedzenie 1 |
| F10 | Pomoc w parkowaniu |
| F11 | Podgrzewane tylne siedzenie 2 |
| F12 | – |
| F13 | Światło postojowe przyczepy |
| F14 | Kierunkowskaz w prawo, przyczepa |
| F15 | Lewe światło postojowe |
| F 16 | Prawe światło postojowe |
| F17 | 2018-2019: Nieużywane. 2020: Moduł przetwarzania wideo |
| F18 | Lewy kierunkowskaz przyczepy |
| F19 | Napęd na wszystkie koła |
| F20 | Lędźwiowy |
| F21 | Tylne gniazdo zasilania pomocniczego |
| F22 | Tylna jednostka napędowa |
| Przekaźnik | |
| K1 | Prawy wskaźnik przyczepy / lampka kontrolna |
| K2 | Światła cofania przyczepy |
| K3 | Lewa lampka zatrzymania przyczepy / lampka kontrolna |
| K4 | Światła postojowe |
| K5 | 2018-2019: Selektywna redukcja katalityczna (SCR) (tylko olej napędowy). 2020: Nagrzewnica spalin / moduł mocy selektywnej redukcji katalitycznej (tylko olej napędowy) |
