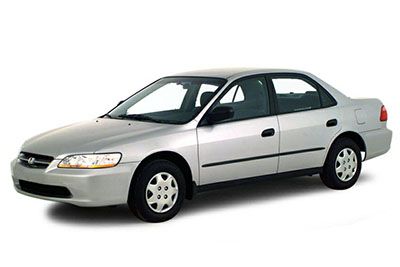

W tym artykule rozważamy szóstą generację Hondy Accord, produkowanej od 1998 do 2002 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Accord 2001 i 2002 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz informacje o przeznaczeniu każdej z nich. bezpiecznik (rozmieszczenie bezpieczników).
Honda Accord 1998-2002 Układ bezpieczników
Bezpiecznik zapalniczki samochodowej Honda Accord (gniazdo zasilania) to bezpiecznik nr 9 w prawej skrzynce bezpieczników na desce rozdzielczej.
Przedział pasażerski
Wewnętrzne skrzynki bezpieczników znajdują się po obu stronach deski rozdzielczej.
Aby otworzyć wewnętrzną skrzynkę bezpieczników, otwórz drzwi samochodu, pociągnij pokrywę, a następnie zwolnij ją z zawiasów, pociągając do siebie.
Komora silnika
Skrzynka bezpieczników pod maską znajduje się w tylnej części komory silnika po stronie pasażera.
Reklamy reklamowe
Kabina kierowcy
Rozmieszczenie bezpieczników w przedziale pasażerskim (ECC KIEROWCY)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwa IG1 |
| 2 | 10 A | IG1 SRS |
| 3 | 7,5 A | G2 TUTAJ |
| 4 | 7,5 A | Zdalnie sterowane lustro |
| pięć | 7,5 A | Światło dzienne IG2 (w modelach kanadyjskich) |
| 6 | 15 lat | ECU (ECM/PCM), tempomat |
| 7 | 7,5 A | Szyberdach IG1, pralka |
| osiem | 7,5 A | CAC |
| dziewięć | 7,5 A | Tablica przyrządów, światła cofania |
| dziesięć | 7,5 A | Kierunkowskazy IG1 |
| jedenaście | 15 lat | Cewka IG1 |
| 12 | 30 lat | Wycieraczka IG1 |
| 13 | 7,5 A | STS |
Wnętrze, strona pasażera
Reklamy reklamowe
Rozmieszczenie bezpieczników w przedziale pasażerskim (PASSENGER CTÉ)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | szyberdach |
| 2 | 20 lat | Elektryczna regulacja fotela kierowcy |
| 3 | 20 lat | Elektrycznie pochylanie fotela |
| 4 | 20 lat | Elektryczne przesuwanie fotela kierowcy |
| pięć | 20 lat | Wspomagane elektrycznie przesuwanie siedziska |
| 6 | 10 A | Światła do jazdy dziennej (w modelach kanadyjskich) |
| 7 | 20 lat | Lewa tylna szyba elektryczna |
| osiem | 20 lat | Elektryczna szyba przednia prawa |
| dziewięć | 20 lat | Radio, Zapalniczka |
| dziesięć | 10 A | Małe światła |
| jedenaście | 7,5 A | Oświetlenie wewnętrzne, oświetlenie grzecznościowe |
| 12 | 20 lat | Elektryczne zamki do drzwi |
| 13 | 7,5 A | Zegar |
| czternaście | 7,5 A | Sterowanie silnikiem ABS |
| piętnaście | 20 lat | Elektryczna szyba przednia lewa |
| szesnaście | 20 lat | Elektrycznie sterowane tylne prawe okno |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Lewy reflektor |
| 2 | (7,5A) | (PRZEKAŹNIK ŚCIEMNIACZA) |
| 3 | 20 lat | Prawy reflektor |
| 4 | 20 lat | ABS F/S |
| pięć | 20 lat | Zatrzymać |
| 6 | 15 lat | ACG |
| 7 | 30 lat | Silnik ABS |
| osiem | 15 lat | Ryzyko |
| dziewięć | – | Zapasowy bezpiecznik |
| dziesięć | 100 A | Bateria |
| jedenaście | 20 lat | Miłośnik |
| 12 | 40 lat | Kopia zapasowa, ACC |
| 13 | 40 lat | Elektryczny silnik szyby |
| czternaście | – | Zapasowy bezpiecznik |
| piętnaście | 40 lat | Fotel elektryczny |
| szesnaście | 20 lat | BSC |
| 17 | 40 lat | Silnik grzewczy |
| 18 | 40 lat | Tylny odszraniacz |
| dziewiętnaście | 20 lat | Podgrzewane siedzenie |
| dwadzieścia | 20 lat | Wentylator skraplacza |
| 21 | 50 A | IG1 główny |
