Schemat bezpieczników i przekaźników dla Honda Accord (2013-2017)

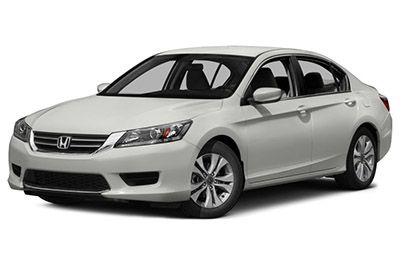

W tym artykule rozważamy dziewiątą generację Hondy Accord, produkowanej od 2013 do 2017 roku. Tutaj znajdziesz schemat skrzynki bezpieczników Hondy Accord 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).

Contents

Układ bezpieczników Honda Accord 2013-2017
Przedział pasażerski
Komora silnika
2013, 2014, 2015
2016, 2017

Układ bezpieczników Honda Accord 2013-2017

Bezpieczniki zapalniczki (gniazdo) Honda Accord to bezpieczniki nr 14 ( gniazdo na akcesoria tylne – przedział konsoli) i nr 40 ( gniazdo na akcesoria – konsola panelu sterowania) w skrzynce bezpieczników w desce rozdzielczej.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie umieszczonej na panelu bocznym.

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są zaznaczone na pokrywie skrzynki bezpieczników.

Reklamy reklamowe

Schematy skrzynek bezpieczników

2013, 2014, 2015

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2013, 2014, 2015)

Nie.	Obwód chroniony	Ampery
jeden	Klimatyzacja	7,5 A
2	DRL	7,5 A
3	–	–
4	–	–
pięć	Metr	7,5 A
6	SRS	7,5 A
7	Opcja	(7,5A)
osiem	PANNA SOL	10 A
dziewięć	Pompa paliwowa	20 lat
dziesięć	ABS / VSA	7,5 A
jedenaście	–	–
12	Wycieraczka przedniej szyby	7,5 A
13	ACG	15 lat
czternaście	Gniazdo zasilania akcesoriów tylnych (przedział konsoli)	(20A)
piętnaście	Elektrycznie rozkładany fotel kierowcy (opcja)	(20A)
szesnaście	Szyberdach (opcja)	(20A)
17	Podgrzewane fotele przednie (opcja)	(20A)
18	–	–
dziewiętnaście	Odblokowanie drzwi po stronie pasażera	10 A
dwadzieścia	Odblokowanie tylnych drzwi po stronie kierowcy	10 A
21	Zamek drzwi kierowcy	10 A
22	Zamek drzwi po stronie pasażera	10 A
23	Odblokowanie drzwi kierowcy	10 A
24	SRS	10 A
25	Oświetlenie	10 A
26	Zamek na klucz	7,5 A
27	Światła postojowe	10 A
28	Podparcie lędźwiowe (opcja)	(10 A)
29	Prawe światło drogowe	10 A
trzydzieści	Pralka	15 lat
31	INTELIGENTNY (opcja)	(10 A)
32	Elektrycznie sterowana szyba kierowcy	20 lat
33	Elektryczna szyba pasażera z przodu	20 lat
34	Elektrycznie sterowana tylna szyba po stronie kierowcy	20 lat
35	Elektryczna szyba po stronie pasażera z tyłu	20 lat
36	Fotel kierowcy przesuwany elektrycznie (opcja)	(20A)
37	AKCESORIUM	7,5 A
38	–	–
39	Lewa wiązka główna	10 A
40	Gniazdo zasilania akcesoriów (panel konsoli)	20 lat
41	Zamek tylnych drzwi po stronie kierowcy	10 A
42	Zamek	20 lat
a	Dźwięk (opcjonalnie)	(7,5A)
b	ACM (opcjonalnie)	(20A)
C	Podgrzewane tylne siedzenia (opcja)	(15A)
D	Ampli Premium (opcja)	(20A)
i	–	–
F	–	–
g	Elektrycznie rozkładany fotel pasażera (opcja)	(20A)
h	Elektrycznie przesuwany fotel pasażera (opcja)	(20A)

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2013, 2014, 2015)

Nie.	Obwód chroniony	Ampery
jeden	Bateria	125 A
2	EPS	70 lat
2	Główna skrzynka bezpieczników 1	(60A)
2	Opcja 1 skrzynka bezpieczników	(40A)
2	–	–
2	–	–
2	ABS/VSA FSR	40 lat
2	Silnik ABS/VSA	30 lat
3	–	–
3	–	–
3	–	–
3	–	–
4	Przednie światło przeciwmgielne (modele z inteligentnym systemem wejścia mają przycisk ENGINE START/STOP zamiast stacyjki)	(15A)
pięć	trąbić	10 A
6	Światło hamowania	10 A
7	FI Sub	15 lat
osiem	DRL	(7,5A)
dziewięć	Cewki IG	15 lat
dziesięć	Wtryskiwacz (4 cylindry)	20 lat
jedenaście	Ryzyko	15 lat
12	Główna skrzynka bezpieczników 2	60 A
12	Opcja 2 skrzynka bezpieczników	(40A)
12	IG główny 1	50 A / 30 A (modele z inteligentnym systemem wejściowym)
12	IG Main 2 (modele z inteligentnym systemem wprowadzania)	30 lat
12	Silnik pomocniczy wentylatora	20 A (4 cylindry) / 30 A (6 cylindrów)
12	Główne światła mijania	30 lat
12	Skrzynka bezpiecznikowa	30 lat
12	Silnik wycieraczek	30 lat
12	Główny silnik wentylatora	30 lat
12	Starter (modele z inteligentnym systemem wprowadzania)	30 lat
13	Tylny odmgławiacz	40 lat
czternaście	Silnik grzewczy	40 lat
piętnaście	Główna FI	15 lat
szesnaście	Podgrzewane lusterko zewnętrzne (modele z inteligentnym systemem wejścia mają przycisk ENGINE START/STOP zamiast stacyjki)	(10 A)
17	Sprzęgło MG	7,5 A
18	DBW	15 lat
dziewiętnaście	Małe światło	20 lat
dwadzieścia	Wewnętrzne światło	7,5 A
21	Aby zabezpieczyć	10 A
22	audio	10 A
23	Zegar wentylatora	7,5 A
24	Prawe światło mijania	10 A
25	Światło mijania lewego reflektora	10 A
26	–	–

2016, 2017

Reklamy reklamowe

Przedział pasażerski

Przydział bezpieczników w przedziale pasażerskim (2016, 2017)

Nie.	Obwód chroniony	Ampery
jeden	Klimatyzacja	7,5 A
2	DRL	7,5 A
3	–	–
4	–	–
pięć	Metr	7,5 A
6	SRS	7,5 A
7	Opcja	(7,5A)
osiem	PANNA SOL	10 A
dziewięć	Pompa paliwowa	20 lat
dziesięć	ABS / VSA	7,5 A
jedenaście	–	–
12	Wycieraczka przedniej szyby	7,5 A
13	ACG	15 lat
czternaście	Gniazdo zasilania akcesoriów tylnych (przedział konsoli)	(20A)
piętnaście	Elektrycznie rozkładany fotel kierowcy (opcja)	(20A)
szesnaście	Szyberdach (opcja)	(20A)
17	Podgrzewane fotele przednie (opcja)	(20A)
18	–	–
dziewiętnaście	Odblokowanie drzwi po stronie pasażera	10 A
dwadzieścia	Odblokowanie tylnych drzwi po stronie kierowcy	10 A
21	Zamek drzwi kierowcy	10 A
22	Zamek drzwi po stronie pasażera	10 A
23	Odblokowanie drzwi kierowcy	10 A
24	SRS	10 A
25	Oświetlenie	10 A
26	Zamek na klucz	7,5 A
27	Światła postojowe	10 A
28	Podparcie lędźwiowe (opcja)	(10 A)
29	Prawe światło drogowe	10 A
trzydzieści	Pralka	15 lat
31	INTELIGENTNY (opcja)	(10 A)
32	Elektrycznie sterowana szyba kierowcy	20 lat
33	Elektryczna szyba pasażera z przodu	20 lat
34	Elektrycznie sterowana tylna szyba po stronie kierowcy	20 lat
35	Elektryczna szyba po stronie pasażera z tyłu	20 lat
36	Fotel kierowcy przesuwany elektrycznie (opcja)	(20A)
37	AKCESORIUM	7,5 A
38	–	–
39	Lewa wiązka główna	10 A
40	Gniazdo zasilania akcesoriów z przodu (panel konsoli)	20 lat
41	Zamek tylnych drzwi po stronie kierowcy	10 A
42	Zamek	20 lat
a	Dźwięk (opcjonalnie)	(7,5A)
b	ACM (opcjonalnie)	(20A)
C	Podgrzewane tylne siedzenia (opcja)	(15A)
D	Ampli Premium (opcja)	(20A)
i	–	–
F	–
g	Elektrycznie rozkładany fotel pasażera (opcja)	(20A)
h	Elektrycznie przesuwany fotel pasażera (opcja)	(20A)

Komora silnika

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2016, 2017)

Nie.	Obwód chroniony	Ampery
jeden	Bateria	125 A
2	EPS	70 lat
2	Główna skrzynka bezpieczników 1	(60A)
2	Opcja 1 skrzynka bezpieczników	(40A)
2	–	–
2	–	–
2	ABS/VSA FSR	20 A (z LKAS) / 40 A (bez LKAS)
2	Silnik ABSA/SA	40 A (z LKAS) / 30 A (bez LKAS)
3	–	–
3	–	–
3	–	–
3	–	–
4	Przednie światło przeciwmgielne (modele z inteligentnym systemem wejścia mają przycisk ENGINE START/STOP zamiast stacyjki)	(10 A)
pięć	trąbić	10 A
6	Światło hamowania	10 A
7	FI Sub	15 lat
osiem	DRL	(7,5A)
dziewięć	Cewki IG	15 lat
dziesięć	Wtryskiwacz (4-cyl) / – (6-cyl)	(20 A) (4 cylindry) / – (6 cylindrów)
jedenaście	Ryzyko	15 lat
12	Główna skrzynka bezpieczników 2	60 A
12	Opcja 2 skrzynka bezpieczników	(40A)
12	IG główny 1	30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego)
12	IG Main 2 (modele z inteligentnym systemem wprowadzania)	30 lat
12	– (Modele bez inteligentnego systemu wprowadzania)	–
12	Silnik pomocniczy wentylatora	20 A (4 cylindry) / 30 A (6 cylindrów)
12	Główne światła mijania	30 lat
12	Skrzynka bezpiecznikowa	30 lat
12	Silnik wycieraczek	30 lat
12	Główny silnik wentylatora	30 lat
12	Starter (modele z inteligentnym systemem wprowadzania)	30 lat
12	– (Modele bez inteligentnego systemu wprowadzania)	–
13	Tylny odmgławiacz	40 lat
czternaście	Silnik grzewczy	40 lat
piętnaście	Główna FI	15 lat
szesnaście	Podgrzewane lusterko zewnętrzne (4-cyl) / – (6-cyl)	(10 A) (4 cylindry) / – (6 cylindrów)
17	Sprzęgło MG	7,5 A
18	DBW	15 lat
dziewiętnaście	Małe światło	20 lat
dwadzieścia	Wewnętrzne światło	7,5 A
21	Aby zabezpieczyć	10 A
22	audio	10 A
23	Zegar wentylatora	7,5 A
24	Prawe światło mijania	10 A
25	Światło mijania lewego reflektora	10 A
26	ABS / VSA ECU (z LKAS) / – (bez LKAS)	7,5 A (z LKAS) / – (bez LKAS)
