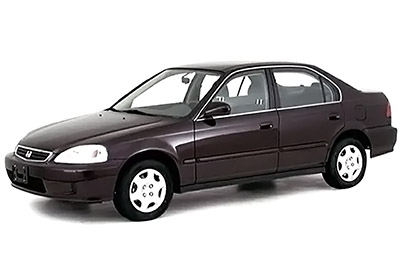

W tym artykule rozważamy szóstą generację Hondy Civic, produkowanej od 1996 do 2000 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Civic 1996, 1997, 1998, 1999 i 2000 , uzyskasz informacje o lokalizacji paneli ilość bezpieczników w środku samochodu i dowiedz się o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Honda Civic 1996-2000
Bezpiecznik zapalniczki (gniazdo zasilania) to bezpiecznik nr 27 w skrzynce bezpieczników w desce rozdzielczej.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy za pokrywą.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – / 10 A | Sedan, Coupe: Nieużywane Klapa tylna: Tylna wycieraczka i spryskiwacz |
| 4 | 10 A | Prawe światło drogowe |
| pięć | 10 A | Lewa wiązka główna |
| 6 | – | Nieużywany |
| 7 | 20 lat | Sedan, Coupé: Elektryczna szyba tylna lewa do hatchbacka: nieużywana |
| osiem | 20 lat | Sedan, Coupé: Tylna prawa szyba elektryczna w hatchbacku: Nieużywana |
| dziewięć | 15 lat | Cewka zapłonowa |
| dziesięć | 20 lat | Sedan, Coupé: Elektrycznie sterowana szyba przednia prawa w hatchbacku: nieużywana |
| jedenaście | 20 lat | Sedan, Coupé: Elektryczna szyba przednia lewa, hatchback: Nie używany |
| 12 | 7,5 A | Klapki na oczy |
| 13 | 15 lat | Pompa paliwa (jednostka SRS) |
| czternaście | 7,5 A | Sedan, Coupe: Tempomat, Bezkluczykowa tylna klapa: Nie używany |
| piętnaście | 7,5 A | Alternator, czujnik SP |
| szesnaście | 7,5 A | Tylny przekaźnik odszraniania |
| 17 | 7,5 A | Przekaźnik ogrzewania, klimatyzacja |
| 18 | 7,5 A | Przekaźnik świateł do jazdy dziennej (modele kanadyjskie) |
| dziewiętnaście | 7,5 A | Światła cofania |
| dwadzieścia | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 21 | 10 A | Prawe światło mijania |
| 22 | 10 A | Światło mijania lewego reflektora |
| 23 | 10 A | SRS |
| 24 | 7,5 A | Sedan, Coupe: Przekaźnik szyby elektrycznej, Przekaźnik szyberdachu w wersji hatchback: Nie używany |
| 25 | 7,5 A | Metr |
| 26 | 20 lat | Wycieraczka szyby przedniej, spryskiwacz szyby przedniej |
| 27 | 10 A | Gniazdo akcesoriów |
| 28 | 10 A | Radio, zegar |
| 29 | – | Nieużywany |
| trzydzieści | 7,5 A | Światła przyrządów |
| 31 | 7,5 A | Sygnał startowy |
| 32 | 7,5 A | Światła tablicy rejestracyjnej, światła tylne |
| 33 | 7,5 A | Jednostka blokująca |
| 34 | 20 lat | Zapasowy bezpiecznik |
| 35 | 30 A / 7,5 A | Zapasowy bezpiecznik |
| 36 | — / 7,5 A | Nie używany / Zapasowy bezpiecznik |
| 37 | 10 A | Zapasowy bezpiecznik |
| 38 | 15 lat | Zapasowy bezpiecznik |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przydział bezpieczników w komorze silnika (1996-1997)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 80 A | Bateria |
| 2 | 40 lat | zapłon ja |
| 3 | 30 lat | Model amerykański: małe światło, światło hamowania |
| 3 | – | Model kanadyjski: nieużywany |
| 4 | 30 lat | Model amerykański: elektryczne szyby, przezroczysty szyberdach |
| 4 | 40 lat | Model kanadyjski: okno elektryczne |
| pięć | 30 lat | Reflektor |
| 6 | 30 lat | Model amerykański: Zapłon 2 |
| 6 | – | Model kanadyjski: nieużywany |
| 7 | 30 lat | Tylny odszraniacz |
| osiem | 30 lat | Model amerykański: Opcja |
| osiem | 40 lat | Model kanadyjski: Opcja |
| dziewięć | 30 lat | Model amerykański: silnik nagrzewnicy |
| dziewięć | 40 lat | Model kanadyjski: Silnik nagrzewnicy |
| dziesięć | 7,5 A | Wewnętrzne światło |
| jedenaście | 10 A | Model amerykański: FI E / M (ECM / PCM) |
| jedenaście | 15 lat | Model kanadyjski: FI E / M (ECM / PCM) |
| 12 | 7,5 A | Aby zabezpieczyć |
| 13 | 20 lat | Jednostka zamka drzwi |
| czternaście | 20 lat | Sprzęgło magnetyczne sprężarki klimatyzacji |
| piętnaście | 15 lat | Model amerykański: wentylator chłodzący |
| piętnaście | 20 lat | Model kanadyjski: wentylator chłodzący |
| szesnaście | 7,5 A | Model amerykański: róg |
| szesnaście | 15 lat | Model kanadyjski: klakson, światło hamowania |
| 17 | 10 A | Ryzyko |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (1998-2000)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 80 A | Bateria |
| 2 | 40 lat | Zapłon 1 |
| 3 | – | Nieużywany |
| 4 | 40 lat | Okno elektryczne |
| pięć | 30 lat | Latarnia Morska, Małe Światło |
| 6 | – | Nieużywany |
| 7 | 30 lat | Tylny odszraniacz |
| osiem | 40 lat | Opcja |
| dziewięć | 40 lat | Silnik grzewczy |
| dziesięć | 7,5 A | Wewnętrzne światło |
| jedenaście | 15 lat | FI E / M (ECM / PCM) |
| 12 | 7,5 A | Kopia zapasowa, Radio |
| 13 | 20 lat | Jednostka zamka drzwi, dach księżycowy |
| czternaście | 20 lat | Sprzęgło magnetyczne (A/C), Wentylator skraplacza (A/C) |
| piętnaście | 20 lat | Miłośnik |
| szesnaście | 15 lat | Klaxon, Slop Light |
| 17 | 10 A | Ryzyko |
Skrzynka bezpieczników ABS
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 40 lat | Silnik pompy ABS |
| 2 | 20 lat | ABS + B |
| 3 | 7,5 A | Sprawdzanie silnika |
