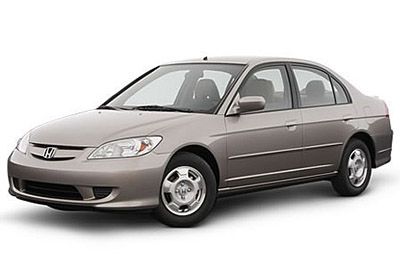

W tym artykule przyjrzymy się siódmej generacji Hondy Civic Hybrid, produkowanej od 2003 do 2005 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Civic Hybrid 2003, 2004 i 2005 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz znajdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Honda Civic Hybrid 2003-2005
Bezpiecznik zapalniczki (gniazdo zasilania) Hondy Civic Hybrid to bezpiecznik nr 18 w skrzynce bezpieczników w desce rozdzielczej.
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.
Komora silnika
Skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.
Dodatkowa skrzynka bezpieczników znajduje się w komorze silnika, przed główną skrzynką bezpieczników.
Reklamy reklamowe
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Cewka zapłonowa IN |
| 2 | 20 lat | Grzałka LAF |
| 3 | (10 A) | (Światła do jazdy dziennej (w modelach kanadyjskich)) |
| 4 | 10 A | FI-ECU |
| pięć | – | Nieużywany |
| 6 | 7,5 A | Elektryczny przekaźnik okienny |
| 7 | – | Nieużywany |
| osiem | 7,5 A | Akcesoria, Radio |
| dziewięć | 15 lat | Cewka zapłonowa EX |
| dziesięć | 7,5 A | Metr |
| jedenaście | 7,5 A | abs |
| 12 | (7,5A) | (Światła do jazdy dziennej (w modelach kanadyjskich)) |
| 13 | 10 A | SRS |
| czternaście | 10 A | Zdalnie sterowane lusterka |
| piętnaście | (10 A) | (SCTY (Opcjonalny system bezpieczeństwa)) |
| szesnaście | 7,5 A | IMA |
| 17 | 15 lat | Pompa paliwowa |
| 18 | 15 lat | Gniazdo akcesoriów |
| dziewiętnaście | 7,5 A | Klapki na oczy |
| dwadzieścia | 20 lat | Wycieraczka przedniej szyby |
| 21 | 7,5 A | STS (Przełącznik kierunku) |
| 22 | 20 lat | Elektryczna szyba przednia prawa |
| 23 | 20 lat | Elektryczna szyba przednia lewa |
| 24 | 20 lat | Lewa tylna szyba elektryczna |
| 25 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 26 | 7,5 A | Przekaźnik wentylatora chłodzącego |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Wentylator skraplacza |
| 2 | 10 A | IMA |
| 3 | 10 A | Małe światło |
| 4 | 20 lat | Miłośnik |
| pięć | 10 A | Ryzyko |
| 6 | 15 lat | ECU FI |
| 7 | 15 lat | Róg, stop |
| osiem | 20 lat | ABS F/S |
| dziewięć | 10 A | Aby zabezpieczyć |
| dziesięć | 40 lat | Silnik ABS |
| jedenaście | 30 lat | Tylny odszraniacz |
| 12 | 40 lat | Silnik grzewczy |
| 13 | 40 lat | Okno elektryczne |
| czternaście | 40 lat | Opcja |
| piętnaście | 15 A / 20 A | Lewy reflektor |
| szesnaście | 20 lat | Zamek |
| 17 | 15 A / 20 A | Prawy reflektor |
| 18 | 60 A | EPS |
| dziewiętnaście | 80 A | Bateria |
| dwadzieścia | 50 A | Zapłon 1 |
| 21-25 | 7,5A-30A | Zapasowe bezpieczniki |
| SKRZYNKA BEZPIECZNIKÓW POD DRUGIĄ KAPTUREM | ||
| jeden | 20 lat | Miłośnik |
