Schemat bezpieczników i przekaźników dla Honda Civic Hybrid (2012-2015)

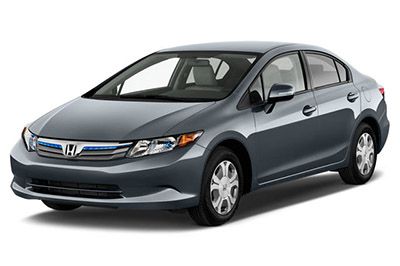

W tym artykule rozważymy dziewiątą generację Hondy Civic Hybrid, produkowanej od 2012 do 2015 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Civic Hybrid 2012, 2013, 2014 i 2015 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników).

Contents

Układ bezpieczników Honda Civic Hybrid 2012-2015
Przedział pasażerski
Komora silnika
Przydział bezpieczników w przedziale pasażerskim (2012, 2013)
Przydział bezpieczników w komorze silnika (2012, 2013)
Przydział bezpieczników w przedziale pasażerskim (2015)
Przydział bezpieczników w komorze silnika (2015)

Układ bezpieczników Honda Civic Hybrid 2012-2015

Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki nr 12 (gniazdo zasilania akcesorium konsoli środkowej (jeśli dotyczy)) i nr 27 (gniazdo zasilania akcesorium przedniego) w skrzynce bezpieczników w desce rozdzielczej.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie umieszczonej na panelu bocznym.

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.

Lokalizacje bezpieczników są zaznaczone na pokrywie skrzynki bezpieczników.

2012, 2013

Reklamy reklamowe

Przydział bezpieczników w przedziale pasażerskim (2012, 2013)

Nie.	Obwód chroniony	Ampery
jeden	–	–
2	ACG	10 A
3	SRS	10 A
4	Pompa paliwowa	15 lat
pięć	Metr	7,5 A
6	Okno elektryczne	7,5 A
7	VB W LEWO	(15A)
osiem	Silnik zamka drzwi 2 (odblokowanie)	15 lat
dziewięć	Silnik zamka drzwi 1 (odblokowanie)	15 lat
dziesięć	–	–
jedenaście	–	–
12	Gniazdo zasilania akcesoriów (konsola środkowa) (opcja)	(20A)
13	–	–
czternaście	Podgrzewane siedzenia (opcjonalnie)	(15A)
piętnaście	Silnik zamka drzwi kierowcy (odblokowanie)	(10 A)
szesnaście	–	–
17	–	–
18	–	–
dziewiętnaście	CAC	7,5 A
dwadzieścia	Blokada klawiszy ACC	7,5 A
21	Światła włączone przez cały dzień	7,5 A
22	TUTAJ	7,5 A
23	TUTAJ	(7,5A)
24	ABS / VSA	7,5 A
25	–	–
26	–	–
27	Gniazdo zasilania akcesoriów (przód)	20 lat
28	Pralka	15 lat
29	TORBA	7,5 A
trzydzieści	Silnik zamka drzwi kierowcy (zamek)	(10 A)
31	–	–
32	Silnik zamka drzwi 2 (ryglowanie)	15 lat
33	Silnik zamka drzwi 1 (zamek)	15 lat
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	–	–
37	–	–
38	Lewa wiązka główna	10 A
39	Prawe światło drogowe	10 A
40	TPMS (opcjonalnie)	(7,5A)
41	Zamek	20 lat
42	Elektrycznie sterowana szyba kierowcy	20 lat
43	Elektryczna szyba po stronie pasażera z tyłu	(20A)
44	Elektryczne szyby po stronie pasażera z przodu	20 lat
45	Elektrycznie sterowana tylna szyba po stronie kierowcy	(20A)
46	Wycieraczka	30 lat

Przydział bezpieczników w komorze silnika (2012, 2013)

Reklamy reklamowe

Nie.	Obwód chroniony	Ampery
jeden	EPS	70 lat
jeden	Silnik wspomagający	40 lat
jeden	Silnik ABS/VSA	30 lat
jeden	ABS/VSA FSR	30 lat
jeden	–	–
jeden	Topliwy zleceniodawca	100 A
2	dyrektor generalny	50 A
2	Główna skrzynka bezpieczników	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	Latarnia główna	30 lat
2	–	–
2	Tylny odmgławiacz	30 lat
2	–	–
2	Miłośnik	40 lat
2	–	–
2	Silnik pomocniczy wentylatora	20 lat
2	Główny silnik wentylatora	20 lat
3	–	–
4	Cewki IG 2	15 lat
pięć	Rozrusznik DIAG, ST MG	7,5 A
6	Cewki IG 1	15 lat
7	–	–
osiem	–	–
dziewięć	–	–
dziesięć	–	–
jedenaście	Poziom oleju	7,5 A
12	Światła do jazdy dziennej LED	10 A
13	IMA 1	7,5 A
czternaście	Ryzyko	10 A
piętnaście	FI Sub	15 lat
szesnaście	Cewki IG	20 lat
17	Zatrzymać	15 lat
18	trąbić	10 A
dziewiętnaście	IMA 2	10 A
dwadzieścia	Prawe światło mijania	10 A
21	IGP	15 lat
22	DBW	15 lat
23	Światło mijania lewego reflektora	10 A
24	Booster SOL	15 lat
25	Sprzęgło MG	7,5 A
26	–	–
27	MAŁY	20 lat
28	Światła wewnętrzne	7,5 A
29	Utworzyć kopię zapasową	10 A

2015

Reklamy reklamowe

Przydział bezpieczników w przedziale pasażerskim (2015)

Nie.	Obwód chroniony	Ampery
jeden	–	–
2	ACG	10 A
3	SRS	10 A
4	Pompa paliwowa	15 lat
pięć	Metr	7,5 A
6	Okno elektryczne	7,5 A
7	VB W LEWO	15 lat
osiem	Silnik zamka drzwi 2 (odblokowanie)	15 lat
dziewięć	Silnik zamka drzwi 1 (odblokowanie)	15 lat
dziesięć	–	–
jedenaście	–	–
12	–	–
13	–	–
czternaście	Podgrzewane siedzenia (opcjonalnie)	(15A)
piętnaście	Silnik zamka drzwi kierowcy (odblokowanie)	(10 A)
szesnaście	–	–
17	–	–
18	–	–
dziewiętnaście	CAC	7,5 A
dwadzieścia	Blokada klawiszy ACC	7,5 A
21	Światła włączone przez cały dzień	7,5 A
22	TUTAJ	7,5 A
23	TUTAJ	(7,5A)
24	ABS / VSA	7,5 A
25	CAC	7,5 A
26	–	–
27	Gniazdo zasilania akcesoriów (przód)	20 lat
28	–	–
29	TORBA	7,5 A
trzydzieści	Silnik zamka drzwi kierowcy (zamek)	(10 A)
31	INTELIGENTNY	10 A
32	Silnik zamka drzwi 2 (ryglowanie)	15 lat
33	Silnik zamka drzwi 1 (zamek)	15 lat
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	–	–
37	–	–
38	Lewa wiązka główna	10 A
39	Prawe światło drogowe	10 A
40	–	–
41	Zamek	20 lat
42	Elektrycznie sterowana szyba kierowcy	20 lat
43	Elektryczna szyba po stronie pasażera z tyłu	(20A)
44	Elektryczne szyby po stronie pasażera z przodu	20 lat
45	Elektrycznie sterowana tylna szyba po stronie kierowcy	(20A)
46	–	–

Przydział bezpieczników w komorze silnika (2015)

Reklamy reklamowe

Nie.	Obwód chroniony	Ampery
jeden	EPS	70 lat
jeden	Silnik wspomagający	40 lat
jeden	Silnik ABS/VSA	30 lat
jeden	ABS/VSA FSR	30 lat
jeden	Silnik wycieraczek	30 lat
jeden	Topliwy zleceniodawca	100 A
2	dyrektor generalny	30 lat
2	Główna skrzynka bezpieczników	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	Latarnia główna	30 lat
2	ST MG	30 lat
2	Tylny odmgławiacz	30 lat
2	–	–
2	Miłośnik	40 lat
2	–	–
2	Silnik pomocniczy wentylatora	20 lat
2	Główny silnik wentylatora	20 lat
3	–	–
4	Cewki IG 2	15 lat
pięć	Rozrusznik DIAG, ST MG	7,5 A
6	Cewki IG 1	15 lat
7	–	–
osiem	–
dziewięć	–	–
dziesięć	–	–
jedenaście	Poziom oleju	7,5 A
12	Światła do jazdy dziennej LED	10 A
13	IMA 1	7,5 A
czternaście	Ryzyko	10 A
piętnaście	FI Sub	15 lat
szesnaście	Cewki IG	20 lat
17	Zatrzymać	15 lat
18	trąbić	10 A
dziewiętnaście	IMA 2	10 A
dwadzieścia	Prawe światło mijania	15 lat
21	IGP	15 lat
22	DBW	15 lat
23	Światło mijania lewego reflektora	15 lat
24	Booster SOL	15 lat
25	Sprzęgło MG	7,5 A
26	Pralka	15 lat
27	MAŁY	20 lat
28	Światła wewnętrzne	7,5 A
29	Utworzyć kopię zapasową	10 A
