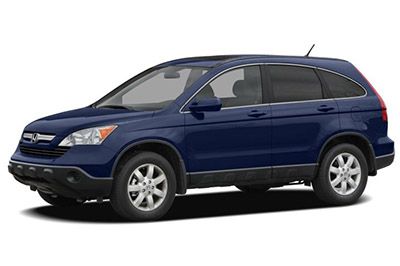

W tym artykule rozważymy trzecią generację Hondy CR-V, produkowanej od 2007 do 2011 roku. Tutaj znajdziesz schemat skrzynki bezpieczników Hondy CR-V 2007, 2008, 2009, 2010 i 2011 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
2007-2011 Układ bezpieczników Honda CR-V
Bezpieczniki zapalniczki samochodowej (gniazdo) w Hondzie CR-V to bezpieczniki nr 28 (tylne gniazdo akcesoriów), nr 29 (przednie gniazdo akcesoriów) i nr 31 (gniazdo akcesoriów na stole środkowym) w skrzynce bezpieczników w desce rozdzielczej.
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Etykieta z bezpiecznikami znajduje się pod kolumną kierownicy.
Pomocnicza skrzynka bezpieczników (jeśli dotyczy) znajduje się obok wewnętrznej skrzynki bezpieczników.
Aby otworzyć pokrywę, pociągnij klapkę w kierunku pokazanym na ilustracji.
Komora silnika
Skrzynka bezpieczników pod maską znajduje się po stronie kierowcy.
2007, 2008, 2009
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2007, 2008, 2009)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | Elektryczny przekaźnik okienny |
| 2 | 15 lat | Pompa paliwowa |
| 3 | 10 A | ACG |
| 4 | 7,5 A | ABS / VSA |
| pięć | (15A) | Podgrzewane siedzenia (jeśli są w wyposażeniu) |
| 6 | (20A) | Przednie światła przeciwmgielne (jeśli dotyczy) |
| 7 | – | Nieużywany |
| osiem | 10 A | Wycieraczka tylnej szyby |
| dziewięć | 7,5 A | ODS (system wykrywania pasażerów) |
| dziesięć | 7,5 A | Metr |
| jedenaście | 10 A | SRS |
| 12 | 10 A | Prawe światło drogowe |
| 13 | 10 A | Lewa wiązka główna |
| czternaście | 7,5 A | Małe światło (wnętrze) |
| piętnaście | 7,5 A | Małe światło (zewnętrzne) |
| szesnaście | 10 A | Prawe światło mijania |
| 17 | 10 A | Światło mijania lewego reflektora |
| 18 | 20 lat | Główne światła drogowe |
| dziewiętnaście | 15 lat | Małe światła MAIN |
| dwadzieścia | 7,5 A | TPMS |
| 21 | 20 lat | Światła mijania |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | (20A) | Szyberdach (jeśli jest w wyposażeniu) |
| 25 | 20 lat | Zamek |
| 26 | 20 lat | Elektryczna szyba przednia lewa |
| 27 | (20A) | Ta opcja |
| 28 | 15 lat | Tylne gniazdo akcesoriów |
| 29 | 15 lat | Akcesorium |
| trzydzieści | 20 lat | Elektryczna szyba przednia prawa |
| 31 | (15A) | Gniazdo zasilania akcesoriów na środkowym stole (jeśli dotyczy) |
| 32 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 33 | 20 lat | Lewa tylna szyba elektryczna |
| 34 | 7,5 A | ACC Radio |
| 35 | 7,5 A | Blokada klawiszy ACC |
| 36 | 10 A | TUTAJ |
| 37 | 7,5 A | Światła włączone przez cały dzień |
| 38 | 30 lat | Wycieraczka przedniej szyby |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2007, 2008, 2009)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100 A | Bateria |
| jeden | (70A) | EPS (jeśli jest w wyposażeniu) |
| 2 | 80 A | Opcja główna |
| 2 | 50 A | Główny wyłącznik zapłonu |
| 3 | 20 lat | ABS/VSA FSR |
| 3 | 40 lat | Silnik ABS/VSA |
| 4 | 50 A | Latarnia główna |
| 4 | 40 lat | Główne okno elektryczne |
| pięć | (30A) | EPT-R (jeśli jest na wyposażeniu) |
| 6 | 20 lat | Silnik pomocniczy wentylatora |
| 7 | 20 lat | Główny silnik wentylatora |
| osiem | 30 lat | Tylny odmgławiacz |
| dziewięć | 40 lat | Miłośnik |
| dziesięć | 15 lat | Ryzyko |
| jedenaście | 15 lat | SŁOWO |
| 12 | 15 lat | Zatrzymaj się i klakson |
| 13 | (20A) | Fotel elektryczny DR RR HI / rozkładany (jeśli jest na wyposażeniu) |
| czternaście | (20A) | Fotel elektryczny DR FR Hl / przesuwny (jeśli dotyczy) |
| piętnaście | 7,5 A | POZIOM OLEJU IGPS |
| szesnaście | (30A) | EPT-L (jeśli jest w wyposażeniu) |
| 17 | (15A) | Dźwięk o dużej mocy (jeśli dotyczy) |
| 18 | 15 lat | Cewki IG |
| dziewiętnaście | 15 lat | Główna FI |
| dwadzieścia | 7,5 A | Sprzęgło MG |
| 21 | 15 lat | DBW |
| 22 | 7,5 A | Wewnętrzne światło |
| 23 | 10 A | Aby zabezpieczyć |
2010, 2011
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010, 2011)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | Elektryczny przekaźnik okienny |
| 2 | 15 lat | Pompa paliwowa |
| 3 | 10 A | ACG |
| 4 | 7,5 A | ABS / VSA |
| pięć | (15A) | Podgrzewane siedzenia (jeśli są w wyposażeniu) |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| osiem | 10 A | Wycieraczka tylnej szyby |
| dziewięć | 7,5 A | ODS (system wykrywania pasażerów) |
| dziesięć | 7,5 A | Metr |
| jedenaście | 10 A | SRS |
| 12 | 10 A | Prawe światło drogowe |
| 13 | 10 A | Lewa wiązka główna |
| czternaście | 7,5 A | Małe światło (wnętrze) |
| piętnaście | 7,5 A | Małe światło (zewnętrzne) |
| szesnaście | 10 A | Prawe światło mijania |
| 17 | 10 A | Światło mijania lewego reflektora |
| 18 | 20 lat | Główne światła drogowe |
| dziewiętnaście | 15 lat | Małe światła MAIN |
| dwadzieścia | 7,5 A | TPMS |
| 21 | 20 lat | Światła mijania głównego reflektora |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | (20A) | Szyberdach (jeśli jest w wyposażeniu) |
| 25 | 20 lat | Zamek |
| 26 | 20 lat | Elektryczna szyba przednia lewa |
| 27 | – | Nieużywany |
| 28 | 15 lat | Tylne gniazdo zasilania akcesoriów |
| 29 | 15 lat | Gniazdo zasilania akcesoriów przednich |
| trzydzieści | 20 lat | Elektryczna szyba przednia prawa |
| 31 | (15A) | Gniazdo zasilania akcesoriów (jeśli dotyczy) (w przedziale konsoli / na stole środkowym) |
| 32 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 33 | 20 lat | Lewa tylna szyba elektryczna |
| 34 | 7,5 A | ACC Radio |
| 35 | 7,5 A | Blokada klawiszy ACC |
| 36 | 10 A | TUTAJ |
| 37 | 7,5 A | Światła włączone przez cały dzień |
| 38 | 30 lat | Wycieraczka przedniej szyby |
| Pomocniczy: | ||
| A | 10 A | VB W LEWO |
| b | – | – |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2010, 2011)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 100 A | Bateria |
| jeden | – | Nieużywany |
| 2 | 80 A | Opcja główna |
| 2 | 50 A | Główny wyłącznik zapłonu |
| 3 | 20 lat | ABS/VSA FSR |
| 3 | 40 lat | Silnik ABS/VSA |
| 4 | 50 A | Latarnia główna |
| 4 | 40 lat | Główne okno elektryczne |
| pięć | – | Nieużywany |
| 6 | 20 lat | Silnik pomocniczy wentylatora |
| 7 | 20 lat | Główny silnik wentylatora |
| osiem | 30 lat | Tylny odmgławiacz |
| dziewięć | 40 lat | Miłośnik |
| dziesięć | 15 lat | Ryzyko |
| jedenaście | 15 lat | SŁOWO |
| 12 | 15 lat | Zatrzymaj się i klakson |
| 13 | (20A) | Fotel elektryczny DR RR HI / rozkładany (jeśli jest na wyposażeniu) |
| czternaście | (20A) | Fotel elektryczny DR FR HI / Przesuwny (jeśli dotyczy) |
| piętnaście | 7,5 A | POZIOM OLEJU IGPS |
| szesnaście | – | Nieużywany |
| 17 | (15A) | Głośny dźwięk (jeśli dotyczy) / Odmrażanie przedniej szyby |
| 18 | 15 lat | Cewki IG |
| dziewiętnaście | 15 lat | Główna FI |
| dwadzieścia | 7,5 A | Sprzęgło MG |
| 21 | 15 lat | DBW |
| 22 | 7,5 A | Wewnętrzne światło |
| 23 | 10 A | Aby zabezpieczyć |
