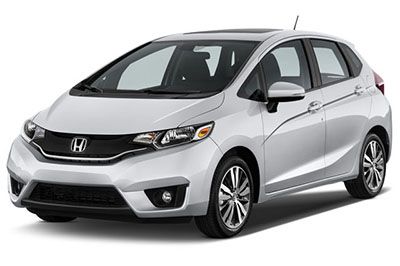

W tym artykule rozważymy trzecią generację Hondy Fit (GK), dostępną od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Fit 2015, 2016, 2017, 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników Honda Fit 2015-2019 …
Bezpieczniki zapalniczki (gniazdo zasilania) Honda Fit to bezpiecznik nr 17 (gniazdo ACC na konsoli), nr 36 (gniazdo ACC przednie) w skrzynce bezpieczników A na panelu sterowania, desce rozdzielczej i bezpieczniku nr 10 (gniazdo ACC na konsoli) w skrzynce bezpieczników B na desce rozdzielczej.
Przedział pasażerski
Znajduje się pod deską rozdzielczą.
Skrzynka bezpieczników A: Lokalizacje
bezpieczników są pokazane na etykiecie pod kolumną kierownicy.
Skrzynka bezpieczników B:
Zdejmij pokrywę, wkładając płaski śrubokręt w boczną szczelinę, jak pokazano.
Komora silnika
Skrzynka bezpieczników A:
Znajduje się w pobliżu zbiornika płynu hamulcowego.
Naciśnij zakładki, aby otworzyć pudełko. Lokalizacje bezpieczników są zaznaczone na pokrywie skrzynki bezpieczników.
Skrzynka bezpieczników B:
Pociągnij osłonę zacisku +, a następnie zdejmij ją, pociągając za zaczep, jak pokazano
Reklamy reklamowe
2015, 2016
Wnętrze (skrzynka bezpieczników A)
Przydział bezpieczników w przedziale pasażerskim (skrzynka bezpieczników A) (2015-2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | Zamek | (20A) |
| 2 | – | – |
| 3 | Inteligentny (opcjonalnie) | (10 A) |
| 4 | Odblokowanie drzwi po stronie kierowcy | 15 lat |
| pięć | Odblokowanie drzwi po stronie pasażera | 15 lat |
| 6 | Odblokowanie drzwi kierowcy | (10 A) |
| 7 | Zamek drzwi kierowcy | (10 A) |
| osiem | Elektrycznie sterowana szyba kierowcy | 20 lat |
| dziewięć | Elektryczna szyba pasażera | 20 lat |
| dziesięć | Lewa tylna szyba elektryczna | 20 lat |
| jedenaście | Elektrycznie sterowane tylne prawe okno | 20 lat |
| 12 | Zamek drzwi po stronie kierowcy | 15 lat |
| 13 | Zamek drzwi po stronie pasażera | 15 lat |
| czternaście | – | – |
| piętnaście | Prawe światło drogowe | 10 A |
| szesnaście | STS (opcjonalnie) | (7,5A) |
| 17 | Gniazdo ACC (konsola) (opcjonalnie) | (20A) |
| 18 | Szyberdach (opcjonalnie) | (20A) |
| dziewiętnaście | Podgrzewany fotel przedni (opcja) | (20A) |
| dwadzieścia | – | – |
| 21 | – | – |
| 22 | Pralka | 15 lat |
| 23 | Wycieraczka tylnej szyby | (10 A) |
| 24 | Klimatyzacja | 7,5 A |
| 25 | Światła włączone przez cały dzień | 7,5 A |
| 26 | Cięcie buta | 7,5 A |
| 27 | ABS / VSA | 7,5 A |
| 28 | SRS | 10 A |
| 29 | Lewa wiązka główna | 10 A |
| trzydzieści | ACG | 10 A |
| 31 | Okno elektryczne | 10 A |
| 32 | Pompa paliwowa | 15 lat |
| 33 | SRS | 7,5 A |
| 34 | Metr | 7,5 A |
| 35 | Misja SOL | 7,5 A |
| 36 | Przednie gniazdo ACC | 20 lat |
| 37 | CAC | 7,5 A |
| 38 | Blokada klawiszy ACC | 7,5 A |
| 39 | Opcja | (10 A) |
| 40 | Wycieraczka tylnej szyby | 10 A |
| 41 | – | – |
| 42 | – | – |
Reklamy reklamowe
Wnętrze (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników w przedziale pasażerskim (skrzynka bezpieczników B) (2015, 2016)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | EPS | 70 lat |
| jeden | IG Main 30 A (z inteligentnym układem wejściowym), 50 A (bez inteligentnego układu wejściowego) |
30 A / 50 A |
| jeden | Główna skrzynka bezpieczników 2 | 50 A |
| jeden | Silnik ABS/VSA | 40 lat |
| jeden | Główna skrzynka bezpieczników 1 | 30 lat |
| jeden | Główna skrzynka bezpieczników 3 | 40 lat |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 3 | Podgrzewacz wody | 30 lat |
| 4 | IG Main 2 (z inteligentnym systemem wejściowym) Nie używany (bez inteligentnego systemu wejściowego) |
30 A – |
| pięć | ABS/VSA FSR | 30 lat |
| 6 | Odmrażacz | (10 A) |
| 7 | – | – |
| osiem | – | |
| dziewięć | Małe światło | 10 A |
| dziesięć | Gniazdo ACC (konsola) (opcjonalnie) | (20A) |
| jedenaście | Tylny odmgławiacz | 30 lat |
| 12 | Nieużywany (z systemem Smart Entry) Zamek ACC (bez systemu Smart Entry) |
– (7,5A) |
| 13 | Podgrzewane lusterko zewnętrzne (opcja) | (10 A) |
| czternaście | Wentylator klimatyzacji SW | (7,5A) |
| piętnaście | Nie używany (z inteligentnym systemem wjazdowym) Wycieraczka (bez inteligentnego systemu wjazdowego) |
– 30A |
Komora silnika (skrzynka bezpieczników A)
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika (skrzynka bezpieczników A) (2015, 2016)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | Główne światła mijania | 20 lat |
| 2 | CDC (opcjonalnie) | (30A) |
| 3 | Ryzyko | 10 A |
| 4 | DBW | 15 lat |
| pięć | Wycieraczka | (30A) |
| 6 | Zatrzymać | 10 A |
| 7 | IGP | 15 lat |
| osiem | Cewki IG | 15 lat |
| dziewięć | PCU (opcjonalnie) | (10 A) |
| dziesięć | INJ | (20A) |
| jedenaście | – | – |
| 12 | Główny wentylator | 30 lat |
| 13 | Rozrusznik SW | (30A) |
| czternaście | Sprzęgło MG | 7,5 A |
| piętnaście | Czujnik baterii | (7,5A) |
| szesnaście | – | – |
| 17 | Światła włączone przez cały dzień | (7,5A) |
| 18 | trąbić | 10 A |
| dziewiętnaście | Światło przeciwmgielne (opcjonalnie) | (15A) |
| 21 | Główna kopia zapasowa | 15 lat |
| 22 | Światła wewnętrzne | 7,5 A |
| 23 | Dodatkowy wentylator | (30A) |
| 24 | – | – |
| 25 | Automatyczny start Smart Entry (opcjonalnie) | (7,5A) |
| 26 | ST MG | (7,5A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Aby zabezpieczyć | (10 A) |
| trzydzieści | IGPLAF | (10 A) |
| 31 | IGPS | (7,5A) |
| 32 | Prawe światło mijania | 10 A |
| 33 | Światło mijania lewego reflektora | 10 A |
Komora silnika (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników w komorze silnika (skrzynka bezpieczników B) (2015-2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| a | Główne baterie | 100 A |
| b | RB Główny 1 | 70 lat |
| C | RB główny 2 | 80 A |
| D | GŁÓWNA CZAPKA | 70 lat |
2017, 2018, 2019
Reklamy reklamowe
Wnętrze (skrzynka bezpieczników A)
Przydział bezpieczników w przedziale pasażerskim (skrzynka bezpieczników A) (2015-2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | Zamek | (20A) |
| 2 | – | – |
| 3 | Inteligentny (opcjonalnie) | (10 A) |
| 4 | Odblokowanie drzwi po stronie kierowcy | 15 lat |
| pięć | Odblokowanie drzwi po stronie pasażera | 15 lat |
| 6 | Odblokowanie drzwi kierowcy | (10 A) |
| 7 | Zamek drzwi kierowcy | (10 A) |
| osiem | Elektrycznie sterowana szyba kierowcy | 20 lat |
| dziewięć | Elektryczna szyba pasażera | 20 lat |
| dziesięć | Lewa tylna szyba elektryczna | 20 lat |
| jedenaście | Elektrycznie sterowane tylne prawe okno | 20 lat |
| 12 | Zamek drzwi po stronie kierowcy | 15 lat |
| 13 | Zamek drzwi po stronie pasażera | 15 lat |
| czternaście | – | – |
| piętnaście | Prawe światło drogowe | 10 A |
| szesnaście | STS (opcjonalnie) | (7,5A) |
| 17 | Gniazdo ACC (konsola) (opcjonalnie) | (20A) |
| 18 | Szyberdach (opcjonalnie) | (20A) |
| dziewiętnaście | Podgrzewany fotel przedni (opcja) | (20A) |
| dwadzieścia | – | – |
| 21 | – | – |
| 22 | Pralka | 15 lat |
| 23 | Wycieraczka tylnej szyby | (10 A) |
| 24 | Klimatyzacja | 7,5 A |
| 25 | Światła włączone przez cały dzień | 7,5 A |
| 26 | Cięcie buta | 7,5 A |
| 27 | ABS / VSA | 7,5 A |
| 28 | SRS | 10 A |
| 29 | Lewa wiązka główna | 10 A |
| trzydzieści | ACG | 10 A |
| 31 | Okno elektryczne | 10 A |
| 32 | Pompa paliwowa | 15 lat |
| 33 | SRS | 7,5 A |
| 34 | Metr | 7,5 A |
| 35 | Misja SOL | 7,5 A |
| 36 | Przednie gniazdo ACC | 20 lat |
| 37 | CAC | 7,5 A |
| 38 | Blokada klawiszy ACC | 7,5 A |
| 39 | Opcja | (10 A) |
| 40 | Wycieraczka tylnej szyby | 10 A |
| 41 | – | – |
| 42 | – | – |
Wnętrze (skrzynka bezpieczników B)
Przydział bezpieczników w przedziale pasażerskim (skrzynka bezpieczników B) (2017, 2018, 2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | EPS | 70 lat |
| jeden | IG Main (30 A (z inteligentnym układem wejściowym), 50 A (bez inteligentnego układu wejściowego)) |
30 A / 50 A |
| jeden | Główna skrzynka bezpieczników 2 | 50 A |
| jeden | Silnik ABS/VSA | 40 lat |
| jeden | Główna skrzynka bezpieczników 1 | 30 lat |
| jeden | Główna skrzynka bezpieczników 3 | 40 lat |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 2 | – | – |
| 3 | Uzdrowiciel | 30 lat |
| 4 | IG Main 2 (z inteligentnym systemem wejściowym) Nie używany (bez inteligentnego systemu wejściowego) |
30 A – |
| pięć | ABS/VSA FSR | 30 lat |
| 6 | FCW (opcja) / LDW (opcja) | (15A) |
| 7 | – | – |
| osiem | Kamera z czujnikiem przednim (opcja) | (7,5A) |
| dziewięć | Małe światło | 10 A |
| dziesięć | Gniazdo ACC (konsola) (opcjonalnie) | (20A) |
| jedenaście | Tylny odmgławiacz | 30 lat |
| 12 | Nieużywany (z systemem Smart Entry) Zamek ACC (bez systemu Smart Entry) |
– (7,5A) |
| 13 | Podgrzewane lusterko zewnętrzne (opcja) | (10 A) |
| czternaście | Wentylator klimatyzacji SW | (7,5A) |
| piętnaście | Nie używany (z inteligentnym systemem wjazdowym) Wycieraczka (bez inteligentnego systemu wjazdowego) |
– 30A |
Komora silnika (skrzynka bezpieczników A)
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika (skrzynka bezpieczników A) (2017, 2018, 2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| jeden | Główne światła mijania | 20 lat |
| 2 | CDC (opcjonalnie) | (30A) |
| 3 | Ryzyko | 10 A |
| 4 | DBW | 15 lat |
| pięć | Wycieraczka | (30A) |
| 6 | Zatrzymać | 10 A |
| 7 | IGP | 15 lat |
| osiem | Cewki IG | 15 lat |
| dziewięć | EOP (opcjonalnie) | (10 A) |
| dziesięć | INJ | (20A) |
| jedenaście | – | – |
| 12 | Główny wentylator | 30 lat |
| 13 | Rozrusznik SW | (30A) |
| czternaście | Sprzęgło MG | (7,5A) |
| piętnaście | Czujnik baterii | (7,5A) |
| szesnaście | – | – |
| 17 | Światła włączone przez cały dzień | (7,5A) |
| 18 | trąbić | 10 A |
| dziewiętnaście | Światło przeciwmgielne (opcjonalnie) | (15A) |
| dwadzieścia | UB ECU (opcjonalnie) | (7,5A) |
| 21 | Główna kopia zapasowa | 15 lat |
| 22 | Światła wewnętrzne | 7,5 A |
| 23 | Dodatkowy wentylator | (30A) |
| 24 | – | – |
| 25 | Smart Entry Auto Start (z inteligentnym systemem wprowadzania) | (7,5A) |
| 26 | ST MG (bez inteligentnego systemu wejścia) | (7,5A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Aby zabezpieczyć | (10 A) |
| trzydzieści | IGP LAF | (10 A) |
| 31 | IGPS | (7,5A) |
| 32 | Prawe światło mijania | 10 A |
| 33 | Światło mijania lewego reflektora | 10 A |
Komora silnika (skrzynka bezpieczników B)
Rozmieszczenie bezpieczników w komorze silnika (skrzynka bezpieczników B) (2015-2019)
| Nie. | Obwód chroniony | Ampery |
|---|---|---|
| a | Główne baterie | 100 A |
| b | RB Główny 1 | 70 lat |
| C | RB główny 2 | 80 A |
| D | GŁÓWNA CZAPKA | 70 lat |
