Schemat bezpieczników i przekaźników dla Honda Insight (2019-..)

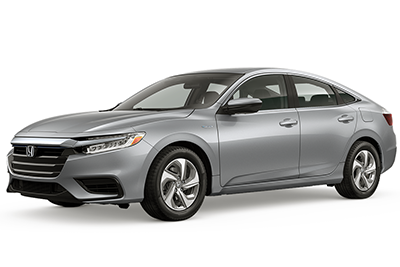

W tym artykule rozważymy trzecią generację Hondy Insight (ZE4), dostępną od 2019 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Insight 2019 i 2020 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników).

Contents

Układ bezpieczników Honda Insight 2019-…
Przedział pasażerski
Komora silnika
Przyporządkowanie bezpieczników w wewnętrznej skrzynce bezpiecznikowej B (2019, 2020)
Przydział bezpieczników w głównej skrzynce bezpieczników pod maską (skrzynka bezpieczników A) (2019, 2020)
Przydział bezpieczników w dodatkowej skrzynce bezpieczników pod maską (skrzynka bezpieczników B) (2019, 2020)

Układ bezpieczników Honda Insight 2019-…

Bezpiecznik zapalniczki (gniazdo zasilania) Honda Insight to bezpiecznik nr 29 w skrzynce bezpieczników B na tablicy rozdzielczej.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników A znajduje się na akumulatorze 12 V w konsoli środkowej (BEZPIECZNIK AKUMULATORA 175A).

Wewnętrzna skrzynka bezpieczników B znajduje się pod deską rozdzielczą (lokalizacja bezpieczników jest pokazana na etykiecie na panelu bocznym).

Komora silnika

Główna skrzynka bezpieczników pod maską (skrzynka bezpieczników A) znajduje się w pobliżu płynu do spryskiwaczy (lokalizacja bezpieczników jest wskazana na pokrywie skrzynki bezpieczników).
Dodatkowa skrzynka bezpieczników (skrzynka bezpieczników B).

2019, 2020

Reklamy reklamowe

Przyporządkowanie bezpieczników w wewnętrznej skrzynce bezpiecznikowej B (2019, 2020)

Nie.	Obwód chroniony	Ampery
jeden	CAC	10 A
2	–	–
3	AKUMULATOR ECU	10 A
4	PRZEŁĄCZNIK BIEGÓW	5 lat
pięć	OPCJA	10 A
6	PAKTY	5 lat
7	METR	10 A
osiem	POMPA PALIWOWA	15 lat
dziewięć	KLIMATYZATOR	10 A
dziesięć	–	–
jedenaście	IG1 LUN	5 lat
12	ZAMEK DRZWI BOCZNYCH R	10 A
13	DRZWI SIDF L UNI OCK	10 A
czternaście	RR LP/W	20 lat
piętnaście	AS P/W	20 lat
szesnaście	ZAMEK	20 lat
17	VBSOL	7,5 A
18	–	–
dziewiętnaście	SŁONECZNY DACH (niedostępny we wszystkich modelach)	(20A)
dwadzieścia	ESB	5 lat
21	ACG	10 A
22	DRL	7,5 A
23	–	–
24	–	–
25	ZAMEK DRZWI DR	(10 A)
26	ODBLOKOWANIE DRZWI BOCZNYCH R	10 A
27	RR RP/W	20 lat
28	DR P/W	20 lat
29	AKC GNIAZDA FR	20 lat
trzydzieści	OPCJA	10 A
31	DR P / SEAT REC (niedostępne we wszystkich modelach)	20 lat
32	PODGRZEWANE SIEDZENIE PRZEDNIE (niedostępne we wszystkich modelach)	20 lat
33	DR P / SEAT SLI (niedostępne we wszystkich modelach)	20 lat
34	ABS / VSA	10 A
35	SRS	10 A
36	PO HAC	20 lat
37	WENTYLATOR BAH	15 lat
38	ZAMEK DRZWI BOCZNYCH L	10 A
39	ODBLOKOWANIE DRZWI DR	10 A

Przydział bezpieczników w głównej skrzynce bezpieczników pod maską (skrzynka bezpieczników A) (2019, 2020)

Reklamy reklamowe

Nie.	Obwód chroniony	Ampery
jeden	TOPLICZNY ZASADNIK	150 A
jeden	ZALECANA IG 1	30 lat
jeden	WENTYLATOR MTR	30 lat
jeden	ZALECANA IG 2	30 lat
jeden	NA ZESPOŁU TOPLIWEGO	30 lat
jeden	ESB	40 lat
jeden	FR EWP	30 lat
2	SILNIK WYCIERACZEK	30 lat
2	R/M 2	30 lat
2	PAKTY	30 lat
2	R/M 1	30 lat
2	MIŁOŚNIK	30 lat
2	EPS	70 lat
3	SILNIK DMUCHAWY	40 lat
3	SILNIK ABS / VSA	40 lat
3	OPCJA SKRZYNKI BEZPIECZNIKÓW (niedostępna we wszystkich modelach)	(40A)
3	ABS/VSA FSR	40 lat
3	AUDIO PREMIUM (niedostępne we wszystkich modelach)	(30A)
3	ODSZRANIANIE Z TYŁU	40 lat
4	–	30 lat
4	–	30 lat
4	SKRZYNKA BEZPIECZNIKÓW 2	40 lat
4	SKRZYNKA BEZPIECZNIKÓW 1	60 A
pięć	IGPS	7,5 A
6	VBU	10 A
7	ZATRZYMANIE IG1	10 A
osiem	PCU EWP	10 A
dziewięć	IGP	15 lat
dziesięć	DO ZABEZPIECZENIA	10 A
jedenaście	IGPS (LAF)	7,5 A
12	EVTC	20 lat
13	RYZYKO	10 A
czternaście	CEWKA IG	15 lat
piętnaście	DBW	15 lat
szesnaście	ŚWIATŁA STOP	10 A
17	–	–
18	–	–
dziewiętnaście	AUDIO	15 lat
dwadzieścia	PRZEDNIE ŚWIATŁA PRZECIWMGIELNE (niedostępne we wszystkich modelach)	(15A)
21	AS P / FOTEL OKŁADANY (niedostępne we wszystkich modelach)	(20A)
22	AS P/SEAT SLIDE (niedostępne we wszystkich modelach)	(20A)
23	TRĄBIĆ	10 A
24	PRALKA	15 lat
25	PRZEŁĄCZNIK BIEGÓW	10 A
26	INTELIGENTNY	10 A
27	–	–
28	JEDNOSTKA P-ACT	10 A
29	IGB	10 A
trzydzieści	–	–

Przydział bezpieczników w dodatkowej skrzynce bezpieczników pod maską (skrzynka bezpieczników B) (2019, 2020)

Nie.	Obwód chroniony	Ampery
jeden	PTC2	40 lat
jeden	PTC4	40 lat
jeden	–	40 lat
jeden	–	40 lat
jeden	–	40 lat
jeden	–	30 lat
2	BAH SNSR	7,5 A
3	–	(7,5A)
4	–	–
pięć	AUDIO SUB (niedostępne we wszystkich modelach)	(7,5A)
6	–	–
7	RR H / SEAT (niedostępne we wszystkich modelach)	(15A)
