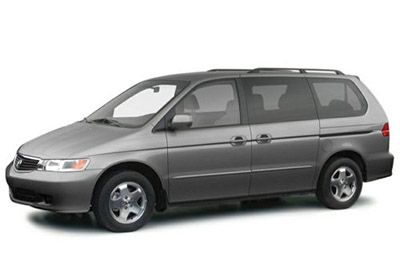

W tym artykule rozważamy drugą generację Hondy Odyssey (RL1), produkowanej od 1999 do 2004 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Odyssey 2000, 2001, 2002, 2003 i 2004 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Honda Odyssey 2000-2004 Układ bezpieczników
Bezpiecznik zapalniczki (gniazdo zasilania) to bezpiecznik nr 9 w skrzynce bezpieczników deski rozdzielczej po stronie pasażera.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Wewnętrzne skrzynki bezpieczników znajdują się pod deską rozdzielczą z każdej strony.
Strona kierowcy
Miejsce pasażera
Komora silnika
Główna skrzynka bezpieczników pod maską znajduje się z tyłu komory silnika po stronie pasażera.
Wtórna skrzynka bezpieczników znajduje się w komorze silnika obok akumulatora.
Typ 1
Wpisz 2
Wpisz 3
Schematy skrzynek bezpieczników
Reklamy reklamowe
2000, 2001
Kabina kierowcy
Przydział bezpieczników w przedziale pasażerskim po stronie kierowcy (2000, 2001)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lusterko elektryczne |
| pięć | 7,5 A | Światła do jazdy dziennej (w modelach kanadyjskich) |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 10 A | Wycieraczka tylnej szyby |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 15 lat | Cewki IG |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | 7,5 A | Sygnał startowy |
Wnętrze, strona pasażera
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie pasażera (2000, 2001)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Automatyczne drzwi przesuwne po stronie kierowcy |
| 2 | 20 lat | Elektrycznie rozkładane siedzenie (EX) |
| 3 | 10 A | BSC (EX) |
| 4 | 20 lat | Elektrycznie przesuwane siedzenie (EX) |
| pięć | 20 lat | Automatyczne drzwi przesuwne po stronie pasażera |
| 6 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 7 | 7,5 A | Lewy otwór wentylacyjny |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Gniazdo ACC |
| dziesięć | 15 lat | Małe światło, światło licencji |
| jedenaście | 15 lat | Oświetlenie wnętrza, Radio |
| 12 | 20 lat | Elektryczne zamki do drzwi |
| 13 | 7,5 A | Zegar, kopia zapasowa |
| czternaście | 7,5 A | Sterowanie silnikiem ABS |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 7,5 A | Prosty otwór wentylacyjny |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Przydział bezpieczników w komorze silnika, główna skrzynka bezpieczników (2000, 2001)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 15 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 15 lat | Lewy reflektor |
| dziewięć | 20 lat | ABS F/S |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Elektryczne drzwi przesuwne (model EX) |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny (model EX) |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | Wyłącznik zapłonu (główny IG 1) |
| 24 | 30 lat | Silnik ABS |
Komora silnika, dodatkowa skrzynka bezpieczników
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Elektryczne drzwi przesuwne (model EX) |
| 2 | 40 lat | Tył A / C |
2002
Reklamy reklamowe
Kabina kierowcy
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie kierowcy (2002, 2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lusterko elektryczne |
| pięć | 7,5 A | Światła do jazdy dziennej (w modelach kanadyjskich) |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 15 lat | Cewki IG |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 10 A | Wycieraczka tylnej szyby |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | 7,5 A | Sygnał startowy |
Wnętrze, strona pasażera
Przydział bezpieczników w przedziale pasażerskim po stronie pasażera (2002, 2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Automatyczne drzwi przesuwne po stronie kierowcy |
| 2 | 20 lat | Fotele rozkładane elektrycznie (modele EX i EX-L) |
| 3 | 10 A | BSC (modele EX i EX-L) |
| 4 | 20 lat | Fotel przesuwany elektrycznie (modele EX i EX-L) |
| pięć | 20 lat | Automatyczne drzwi przesuwne po stronie pasażera |
| 6 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 7 | 7,5 A | Lewa tylna szyba |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Gniazdo ACC |
| dziesięć | 15 lat | Inst. Oświetlenie panelowe, światło licencji |
| jedenaście | 10 A | Oświetlenie wnętrza, Radio |
| 12 | 20 lat | Elektryczne zamki do drzwi |
| 13 | 7,5 A | Zegar, kopia zapasowa |
| czternaście | 7,5 A | Sterowanie silnikiem ABS |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 7,5 A | Prawe tylne okno |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Przydział bezpieczników w komorze silnika, główna skrzynka bezpieczników (2002)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 15 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 15 lat | Lewy reflektor |
| dziewięć | 20 lat | ABS F/S |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Elektryczne drzwi przesuwne (modele EX i EX-L) |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny (modele EX i EX-L) |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | Wyłącznik zapłonu (główny IG 1) |
| 24 | 30 lat | Silnik ABS |
Komora silnika, dodatkowe skrzynki bezpieczników
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Elektryczne drzwi przesuwne (modele EX i EX-L) |
| 2 | 40 lat | Tył A / C |
| jeden | 20 lat | Podgrzewane siedzenia (model EX-L) |
| 2 | 20 lat | Tylny system rozrywki (model EX-L) |
2003, 2004
Reklamy reklamowe
Kabina kierowcy
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie kierowcy (2002, 2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 15 lat | Pompa paliwowa |
| 2 | 10 A | SRS |
| 3 | 7,5 A | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 A | Lusterko elektryczne |
| pięć | 7,5 A | Światła do jazdy dziennej (w modelach kanadyjskich) |
| 6 | 15 lat | ECU (PCM), tempomat |
| 7 | 15 lat | Cewki IG |
| osiem | 7,5 A | Przekaźnik ACC |
| dziewięć | 10 A | Światła cofania, światła przyrządów |
| dziesięć | 7,5 A | Klapki na oczy |
| jedenaście | 10 A | Wycieraczka tylnej szyby |
| 12 | 30 lat | Wycieraczka przedniej szyby |
| 13 | 7,5 A | Sygnał startowy |
Wnętrze, strona pasażera
Przydział bezpieczników w przedziale pasażerskim po stronie pasażera (2002, 2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Automatyczne drzwi przesuwne po stronie kierowcy |
| 2 | 20 lat | Fotele rozkładane elektrycznie (modele EX i EX-L) |
| 3 | 10 A | BSC (modele EX i EX-L) |
| 4 | 20 lat | Fotel przesuwany elektrycznie (modele EX i EX-L) |
| pięć | 20 lat | Automatyczne drzwi przesuwne po stronie pasażera |
| 6 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 7 | 7,5 A | Lewa tylna szyba |
| osiem | 20 lat | Elektryczna szyba pasażera z przodu |
| dziewięć | 15 lat | Gniazdo ACC |
| dziesięć | 15 lat | Inst. Oświetlenie panelowe, światło licencji |
| jedenaście | 10 A | Oświetlenie wnętrza, Radio |
| 12 | 20 lat | Elektryczne zamki do drzwi |
| 13 | 7,5 A | Zegar, kopia zapasowa |
| czternaście | 7,5 A | Sterowanie silnikiem ABS |
| piętnaście | 20 lat | Elektrycznie sterowana szyba kierowcy |
| szesnaście | 7,5 A | Prawe tylne okno |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Przydział bezpieczników w komorze silnika, główna skrzynka bezpieczników (2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Zapasowy bezpiecznik |
| 2 | 30 lat | Zapasowy bezpiecznik |
| 3 | 15 lat | Prawy reflektor |
| 4 | 15 lat | ACGS |
| pięć | 15 lat | Ryzyko |
| 6 | – | Nieużywany |
| 7 | 20 lat | Zatrzymać |
| osiem | 15 lat | Lewy reflektor |
| dziewięć | 20 lat | ABS F/S |
| dziesięć | 40 lat | Elektryczny silnik szyby |
| jedenaście | 30 lat | Elektryczne drzwi przesuwne (modele EX i EX-L) |
| 12 | 30 lat | Tylny odszraniacz |
| 13 | 40 lat | Kopia zapasowa, ACC |
| czternaście | 40 lat | Fotel elektryczny (modele EX i EX-L) |
| piętnaście | 40 lat | Silnik grzewczy |
| szesnaście | 30 lat | Miłośnik |
| 17 | 7,5 A | Zapasowy bezpiecznik |
| 18 | 10 A | Zapasowy bezpiecznik |
| dziewiętnaście | 15 lat | Zapasowy bezpiecznik |
| dwadzieścia | 120 A | Bateria |
| 21 | 30 lat | Wentylator skraplacza |
| 22 | 7,5 A | Sprzęgło MG |
| 23 | 50 A | Wyłącznik zapłonu (główny IG 1) |
| 24 | 30 lat | Silnik ABS |
Komora silnika, dodatkowa skrzynka bezpieczników
Rozmieszczenie bezpieczników w komorze silnika, dodatkowa skrzynka bezpieczników (2003, 2004)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 20 lat | Tylny system rozrywki (model EX-L) |
| 2-7 | – | Nieużywany |
| osiem | 20 lat | Podgrzewane siedzenia (model EX-L) |
| dziewięć | 30 lat | Elektrycznie sterowana szyba kierowcy |
| dziesięć | 40 lat | Tył A / C |
| jedenaście | 20 lat | Elektryczne drzwi przesuwne (modele EX i EX-L) |
