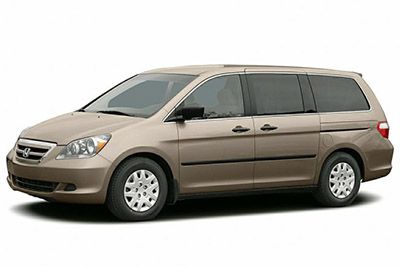

W tym artykule rozważymy trzecią generację Hondy Odyssey (RL3, RL4), produkowanej od 2005 do 2010 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Hondy Odyssey 2005, 2006, 2007, 2008, 2009 i 2010 , uzyskaj informacje na temat rozmieszczenie paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników).
Honda Odyssey 2005-2010 Układ bezpieczników
Bezpieczniki zapalniczki (gniazdo) Hondy Odyssey to bezpieczniki nr 9 (przednie gniazdo akcesoriów), nr 12 (od 2006 r.: tylne gniazdo akcesoriów) w skrzynce bezpieczników na bocznej desce rozdzielczej kierowcy oraz bezpiecznik nr 9 (2005-2006: gniazda akcesoriów) w skrzynce bezpieczników na desce rozdzielczej po stronie pasażera.
Przedział pasażerski
Wewnętrzne skrzynki bezpieczników znajdują się pod deską rozdzielczą po stronie kierowcy i pasażera.
Strona kierowcy
Miejsce pasażera
Komora silnika
Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera.
Dodatkowa skrzynka bezpieczników pod maską znajduje się za główną skrzynką bezpieczników.
Reklamy reklamowe
2005
Kabina kierowcy
Przydział bezpieczników w przedziale pasażerskim po stronie kierowcy (2005)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 15 lat | Cewki IG |
| 3 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 4 | 15 lat | SŁOWO |
| pięć | 7,5 A | Radio |
| 6 | 7,5 A | Światła wewnętrzne |
| 7 | 7,5 A | Aby zabezpieczyć |
| osiem | 20 lat | Zamek |
| dziewięć | 10 A | Przednie gniazdo akcesoriów |
| dziesięć | 7,5 A | OPDS |
| jedenaście | 30 lat | IG, wycieraczka |
| 12 | – | Nieużywany |
| 13 | 20 lat | Najbliższy lewy plik PSD (jeśli dotyczy) |
| czternaście | 20 lat | Elektryczna prowadnica fotela Dr (jeśli dotyczy) |
| piętnaście | 20 lat | Pedały ADJ (jeśli są na wyposażeniu) |
| szesnaście | 20 lat | Odchylanie fotela Dr electric (jeśli jest w wyposażeniu) |
| 17 | 20 lat | Samozamykacz elektryczny (jeśli jest w wyposażeniu) |
| 18 | 15 lat | PCU IG |
| dziewiętnaście | 15 lat | Pompa paliwa IG |
| dwadzieścia | 10 A | Rondelle IG |
| 21 | 7,5 A | Licznik IG |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP |
| 24 | 20 lat | Lewa tylna szyba |
| 25 | 20 lat | Prawe tylne okno |
| 26 | 20 lat | Okno pasażera |
| 27 | 20 lat | Okno kierowcy |
| 28 | 20 lat | szyberdach |
| 29 | – | Nieużywany |
| trzydzieści | 10 A | IG HAC |
| 31 | – | Nieużywany |
| 32 | 10 A | CAC |
| 33 | 7,5 A | Ta opcja |
Wnętrze, strona pasażera
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie pasażera (2005)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Tylny wentylator |
| 2 | – | Nieużywany |
| 3 | 15 lat | DBW |
| 4 | 20 lat | Zamek |
| pięć | – | Nieużywany |
| 6 | 15 lat | Podgrzewane siedzenie |
| 7 | 7,5 A | Panel |
| osiem | 20 lat | Prawe elektryczne drzwi przesuwne (jeśli dotyczy) |
| dziewięć | 10 A | Gniazda akcesoriów |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika, główna skrzynka bezpieczników (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 10 A | Reflektor lewy niski |
| 2 | 30 lat | Tylna wężownica odszraniająca |
| 3 | 10 A | Reflektor lewy wysoki |
| 4 | 15 lat | Małe światła |
| pięć | 10 A | Reflektor prawy niski |
| 6 | 10 A | Reflektor prawy wysoko |
| 7 | 7,5 A | Aby zabezpieczyć |
| osiem | 15 lat | ECU FI |
| dziewięć | 30 lat | Wentylator skraplacza |
| dziesięć | – | Nieużywany |
| jedenaście | 30 lat | Miłośnik |
| 12 | 7,5 A | Sprzęgło MG |
| 13 | 20 lat | Róg, stop |
| czternaście | 30 lat | Odmrażacz |
| piętnaście | 40 lat | Aby zabezpieczyć |
| szesnaście | 15 lat | Ryzyko |
| 17 | 30 lat | Silnik VSA |
| 18 | 30 lat | VSA |
| dziewiętnaście | 30 lat | opcja 1 |
| dwadzieścia | 40 lat | Opcja 2 |
| 21 | 40 lat | Silnik grzewczy |
| 22 | 70 lat | + B JAK F / B |
| 22 | 120 A | Bateria |
| 23 | 50 A | + B IGI dyrektor |
| 23 | 40 lat | Okno elektryczne |
Komora silnika, dodatkowa skrzynka bezpieczników
Rozmieszczenie bezpieczników w komorze silnika, dodatkowa skrzynka bezpieczników (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 40 lat | Lewe elektryczne drzwi przesuwne (jeśli dotyczy) |
| 3 | 40 lat | Prawe elektryczne drzwi przesuwne (jeśli dotyczy) |
| 4 | 40 lat | Elektryczna klapa tylna (jeśli jest w wyposażeniu) |
| pięć | 20 lat | główny |
| 6 | 20 lat | Falownik AC |
| 7 | 10 A | Przednie światło przeciwmgielne (jeśli dotyczy) |
| osiem | 10 A | CWU |
| dziewięć | 7,5 A | TPMS (jeśli jest w wyposażeniu) |
| dziesięć | – | Nieużywany |
| jedenaście | 7,5 A | Tylny system rozrywki (jeśli jest w wyposażeniu) |
2006
Reklamy reklamowe
Kabina kierowcy
Przydział bezpieczników w przedziale pasażerskim po stronie kierowcy (2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 15 lat | Cewki IG |
| 3 | 10 A | Światła do jazdy dziennej (modele kanadyjskie) |
| 4 | 15 lat | SŁOWO |
| pięć | 7,5 A | Radio |
| 6 | 7,5 A | Światła wewnętrzne |
| 7 | – | Nieużywany |
| osiem | 20 lat | Zamek |
| dziewięć | 15 lat | Przednie gniazdo akcesoriów |
| dziesięć | 7,5 A | OPDS |
| jedenaście | 30 lat | IG, wycieraczka |
| 12 | 15 lat | Tylne gniazdo akcesoriów |
| 13 | 20 lat | Elektryczny samozamykacz lewych drzwi przesuwnych (jeśli dotyczy) |
| czternaście | 20 lat | Elektryczna prowadnica fotela Dr (jeśli dotyczy) |
| piętnaście | 20 lat | Pedały ADJ (jeśli są na wyposażeniu) |
| szesnaście | 20 lat | Odchylanie fotela Dr electric (jeśli jest w wyposażeniu) |
| 17 | 20 lat | Samozamykacz elektryczny (jeśli jest w wyposażeniu) |
| 18 | 15 lat | IGACG |
| dziewiętnaście | 15 lat | Pompa paliwa IG |
| dwadzieścia | 10 A | Rondelle IG |
| 21 | 7,5 A | Licznik IG |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP |
| 24 | 20 lat | Lewa tylna szyba |
| 25 | 20 lat | Prawe tylne okno |
| 26 | 20 lat | Okno pasażera |
| 27 | 20 lat | Okno kierowcy |
| 28 | 20 lat | szyberdach |
| 29 | – | Nieużywany |
| trzydzieści | 10 A | IG HAC |
| 31 | – | Nieużywany |
| 32 | 10 A | CAC |
| 33 | 7,5 A | Ta opcja |
Wnętrze, strona pasażera
Przydział bezpieczników w przedziale pasażerskim po stronie pasażera (2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Tylny wentylator |
| 2 | – | Nieużywany |
| 3 | 15 lat | DBW |
| 4 | 20 lat | Zamek |
| pięć | – | Nieużywany |
| 6 | 15 lat | Podgrzewane siedzenie |
| 7 | 7,5 A | Panel |
| osiem | 20 lat | Prawe elektryczne drzwi przesuwne (jeśli dotyczy) |
| dziewięć | 15 lat | Przednie gniazda akcesoriów |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika, główna skrzynka bezpieczników (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 10 A | Reflektor lewy niski |
| 2 | 30 lat | Tylna wężownica odszraniająca |
| 3 | 10 A | Reflektor lewy wysoki |
| 4 | 15 lat | Małe światła |
| pięć | 10 A | Reflektor prawy niski |
| 6 | 10 A | Reflektor prawy wysoko |
| 7 | 7,5 A | Aby zabezpieczyć |
| osiem | 15 lat | ECU FI |
| dziewięć | 30 lat | Wentylator skraplacza |
| dziesięć | – | Nieużywany |
| jedenaście | 30 lat | Miłośnik |
| 12 | 7,5 A | Sprzęgło MG |
| 13 | 20 lat | Róg, stop |
| czternaście | 30 lat | Odmrażacz |
| piętnaście | 40 lat | Aby zabezpieczyć |
| szesnaście | 15 lat | Ryzyko |
| 17 | 30 lat | Silnik VSA |
| 18 | 30 lat | VSA |
| dziewiętnaście | 30 lat | opcja 1 |
| dwadzieścia | 40 lat | Opcja 2 |
| 21 | 40 lat | Silnik grzewczy |
| 22 | 70 lat | + B JAK F / B |
| 22 | 120 A | Bateria |
| 23 | 50 A | + B IGI dyrektor |
| 23 | 40 lat | Okno elektryczne |
Komora silnika, dodatkowa skrzynka bezpieczników
Rozmieszczenie bezpieczników w komorze silnika, dodatkowa skrzynka bezpieczników (2005, 2006)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 40 lat | Lewe elektryczne drzwi przesuwne (jeśli dotyczy) |
| 3 | 40 lat | Prawe elektryczne drzwi przesuwne (jeśli dotyczy) |
| 4 | 40 lat | Elektryczna klapa tylna (jeśli jest w wyposażeniu) |
| pięć | 20 lat | główny |
| 6 | 20 lat | Falownik AC |
| 7 | 10 A | Przednie światło przeciwmgielne (jeśli dotyczy) |
| osiem | 10 A | CWU |
| dziewięć | 7,5 A | TPMS (jeśli jest w wyposażeniu) |
| dziesięć | – | Nieużywany |
| jedenaście | 7,5 A | Tylny system rozrywki (jeśli jest w wyposażeniu) |
2007, 2008, 2009, 2010
Reklamy reklamowe
Kabina kierowcy
Strona kierowcy, górna strefa
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie kierowcy (2007, 2009, 2010)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 7,5 A | TPMS |
| 2 | 15 lat | Cewki IG |
| 3 | 10 A | Pożary dzienne |
| 4 | 15 lat | SŁOWO |
| pięć | 10 A | Radio |
| 6 | 7,5 A | Światła wewnętrzne |
| 7 | 7,5 A | Aby zabezpieczyć |
| osiem | – | Nieużywany |
| dziewięć | 15 lat | Przednie gniazdo akcesoriów |
| dziesięć | 7,5 A | OPDS |
| jedenaście | 30 lat | Wycieraczka szyby zespolonej |
| 12 | 15 lat | Tylne gniazdo akcesoriów |
| 13 | 20 lat | Elektryczny samozamykacz drzwi przesuwnych lewych (opcja) |
| czternaście | 20 lat | Elektrycznie przesuwane siedzenie kierowcy (opcja) |
| piętnaście | 20 lat | Regulacja pozycji pedału (opcja) |
| szesnaście | 20 lat | Pochylanie fotela Dr Power (opcjonalnie) |
| 17 | 20 lat | Samozamykacz elektryczny (opcja) |
| 18 | 15 lat | IGACG |
| dziewiętnaście | 15 lat | Pompa paliwa IG |
| dwadzieścia | 10 A | Rondelle IG |
| 21 | 7,5 A | Licznik IG |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP |
| 24 | 20 lat | Lewa tylna szyba elektryczna |
| 25 | 20 lat | Elektrycznie sterowane tylne prawe okno |
| 26 | 20 lat | Elektryczna szyba pasażera |
| 27 | 20 lat | Elektrycznie sterowana szyba kierowcy |
| 28 | 20 lat | Szyberdach (opcjonalnie) |
| 29 | – | Nieużywany |
| trzydzieści | 10 A | IG HAC |
| 31 | 15 lat | IG SOL |
| 32 | 10 A | CAC |
| 33 | 7,5 A | PO HAC |
| Strefa górna: | ||
| jeden | 7,5 A | STS |
Wnętrze, strona pasażera
Rozmieszczenie bezpieczników w przedziale pasażerskim po stronie pasażera (2007, 2009, 2010)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 30 lat | Tylny wentylator |
| 2 | – | Nieużywany |
| 3 | 15 lat | DBW |
| 4 | 20 lat | Zamek |
| pięć | – | Nieużywany |
| 6 | 15 lat | Podgrzewane siedzenie (opcja) |
| 7 | 7,5 A | Panel |
| osiem | 20 lat | Samozamykacz prawych drzwi przesuwnych (opcja) |
| dziewięć | – | Nieużywany |
Komora silnika, główna skrzynka bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika, główna skrzynka bezpieczników (2007, 2009, 2010)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | 10 A | Reflektor lewy niski |
| 2 | 30 lat | Tylna wężownica odszraniająca |
| 3 | 10 A | Reflektor lewy wysoki |
| 4 | 15 lat | Małe światła |
| pięć | 10 A | Reflektor prawy wysoko |
| 6 | 10 A | Reflektor prawy niski |
| 7 | 7,5 A | Aby zabezpieczyć |
| osiem | 15 lat | FI ECU (PCM) |
| dziewięć | 30 lat | Wentylator skraplacza |
| dziesięć | – | Nieużywany |
| jedenaście | 30 lat | Miłośnik |
| 12 | 7,5 A | Sprzęgło MG |
| 13 | 20 lat | Róg, stop |
| czternaście | 30 lat | Tylny odszraniacz |
| piętnaście | 40 lat | Kopia zapasowa, ACC |
| szesnaście | 15 lat | Ryzyko |
| 17 | 30 lat | Silnik VSA |
| 18 | 30 lat | VSA |
| dziewiętnaście | 30 lat | opcja 1 |
| dwadzieścia | 40 lat | Opcja 2 |
| 21 | 40 lat | Silnik grzewczy |
| 22 | 70 lat | Skrzynka bezpieczników pasażera |
| 22 | 120 A | Bateria |
| 23 | 50 A | IG1 główny |
| 23 | 50 A | Główne okno elektryczne |
| 23 | 40 lat | Główne okno elektryczne (w niektórych typach) |
Reklamy reklamowe
Komora silnika, dodatkowa skrzynka bezpieczników
Rozmieszczenie bezpieczników w komorze silnika, dodatkowa skrzynka bezpieczników (2007, 2009, 2010)
| Nie. | Ampery. | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | 40 lat | Elektryczne drzwi przesuwne lewe (opcja) |
| 3 | 40 lat | Drzwi przesuwne elektryczne prawe (opcja) |
| 4 | 40 lat | Elektryczna klapa tylna (opcja) |
| pięć | 20 lat | główny |
| 6 | 20 lat | Falownik AC |
| 7 | 20 lat | Światło przeciwmgielne (opcjonalnie) |
| osiem | 10 A | CWU |
| dziewięć | 20 lat | Elektryczna prowadnica siedziska AS (opcja) |
| dziesięć | 20 lat | Elektryczne pochylanie fotela AS (opcja) |
| jedenaście | 7,5 A | System rozrywki z tyłu (opcja) |
