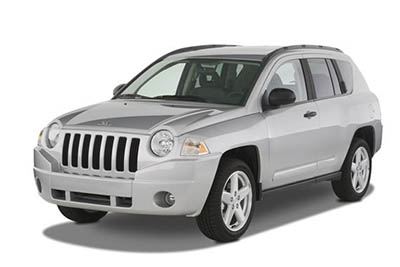

W tym artykule rozważymy pierwszą generację Jeep Compass (MK49) przed liftingiem, produkowaną w latach 2007-2010. Tutaj znajdziesz schematy skrzynek bezpieczników z 2007, 2008, 2009 i 2010 Jeep Compass , uzyskaj informacje na temat lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
2007-2010 Układ bezpieczników Jeep Compass
Bezpieczniki zapalniczki (gniazdo zasilania) Jeepa Compassa to bezpieczniki nr 11 ( gniazdko) , nr 13 ( tylne gniazdo zasilania ) i nr 16 (2007-2008: Cigar Ltr) w skrzynce bezpieczników w komorze silnika .
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania (IPM)
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.
Reklamy reklamowe
Schematy skrzynek bezpieczników
2007, 2008
Przypisanie bezpieczników (2007, 2008)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| jeden | Pusty | Pusty | |
| 2 | 15 amperów jasnoniebieskie | Zasilanie ECU AWD/4WD | |
| 3 | 10 A czerwony | Zasilanie stycznika hamulca CHMSL | |
| 4 | 10 A czerwony | Moc wyłącznika zapłonu | |
| pięć | 20 żółty | Przyczepa | |
| 6 | 10 A czerwony | IOD Sw/Pwr Mir/Ocm Sterowanie Cntrl Sdar/telefon bez użycia rąk | |
| 7 | 30 A zielony | IOD Sense1 | |
| osiem | 30 A zielony | IOD Sense2 | |
| dziewięć | 40 A zielony | Fotele elektryczne | |
| dziesięć | 20 żółty | Elektrozamki CCN | |
| jedenaście | 15 amperów jasnoniebieskie | Wtyczka | |
| 12 | 20 żółty | Zapłon Uruchom / Acc | |
| 13 | 20 żółty | Zasilanie/zasilanie wylotowe RR | |
| czternaście | 10 A czerwony | IOD CCN / Oświetlenie wewnętrzne | |
| piętnaście | 40 A zielony | Zasilanie akumulatora przekaźnika wentylatora RAD | |
| szesnaście | 15 amperów jasnoniebieskie | IGN Run / Acc Cigar Ltr / Szyberdach | |
| 17 | 10 A czerwony | Zasilanie IOD Mod-Wcm | |
| 18 | 40 A zielony | Styk przekaźnika ASD Zasilanie PWR | |
| dziewiętnaście | 20 żółty | Wyżywienie PWR Wzmacniacz 1 i Wzmacniacz 2 | |
| dwadzieścia | 15 amperów jasnoniebieskie | Zasilanie radia IOD | |
| 21 | 10 A czerwony | IOD Feed Intruder Mod / Syrena | |
| 22 | 10 A czerwony | Czujnik ciepła / kompas AC / IGN RUN | |
| 23 | 15 amperów jasnoniebieskie | ENG Przekaźnik mocy ASD 3 | |
| 24 | 15 amperów jasnoniebieskie | Zasilanie szyberdachu | |
| 25 | 10 A czerwony | Podgrzewane lustro | |
| 26 | 15 amperów jasnoniebieskie | ENG Przekaźnik mocy ASD 2 | |
| 27 | 10 A czerwony | Unikatowość IGN RUN ORC Feed | |
| 28 | 10 A czerwony | Flux ORC/OCM IGN RUN | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| trzydzieści | 20 żółty | Podgrzewane siedzenia | |
| 31 | 10 A czerwony | Sterowanie przekaźnikiem spryskiwaczy reflektorów | |
| 32 | 30 Róża | POL ASD Kanał sterowania 1 | |
| 33 | 10 A czerwony | ABS MOD/J1962 Połączenie/PCM | |
| 34 | 30 Róża | Zasilanie zaworu ABS | |
| 35 | 40 A zielony | Zasilanie pompy ABS | |
| 36 | 30 Róża | Sterowanie reflektorami / spryskiwaczami przedniej szyby / Inteligentne szkło | |
| 37 | 25 Naturalny | 110 Falownik |
2009, 2010
Reklamy reklamowe
Przypisanie bezpieczników (2009, 2010)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| jeden | Pusty | Pusty | |
| 2 | 15 amperów jasnoniebieskie | Zasilanie ECU AWD/4WD | |
| 3 | 10 A czerwony | Zasilanie stycznika hamulca CHMSL | |
| 4 | 10 A czerwony | Stacyjka / zasilanie OCM | |
| pięć | 20 żółty | Przyczepa | |
| 6 | 10 A czerwony | IOD Sw / Pwr Mir / Sdar Sterowanie sterowaniem / Telefon bez użycia rąk | |
| 7 | 30 A zielony | IOD Sense1 | |
| osiem | 30 A zielony | IOD Sense2 | |
| dziewięć | 40 A zielony | Fotele elektryczne | |
| dziesięć | 20 żółty | Elektrozamki CCN / Oświetlenie wewnętrzne | |
| jedenaście | 15 amperów jasnoniebieskie | Wtyczka | |
| 12 | 20 żółty | Zapłon Uruchom / Acc | |
| 13 | 20 żółty | Pwr Run / Acc Outlet RR / lampa kopułkowa / zapalniczka do cygar | |
| czternaście | 10 A czerwony | IOD CCN | |
| piętnaście | 40 A zielony | Zasilanie akumulatora przekaźnika wentylatora RAD | |
| szesnaście | 15 amperów jasnoniebieskie | Lampa kopułkowa IGN Run / Acc / Szyberdach / Silnik wycieraczki tylnej / falownik ACC | |
| 17 | 10 A czerwony | Zasilanie IOD Mod-Wcm | |
| 18 | 40 A zielony | Styk przekaźnika ASD Zasilanie PWR | |
| dziewiętnaście | 20 żółty | Wyżywienie PWR Wzmacniacz 1 i Wzmacniacz 2 | |
| dwadzieścia | 15 amperów jasnoniebieskie | Zasilanie radia IOD | |
| 21 | 10 A czerwony | Mod / syrena IOD Feed Intruder – jeśli jest w wyposażeniu | |
| 22 | 10 A czerwony | Czujnik ciepła / kompas AC / IGN RUN | |
| 23 | 15 amperów jasnoniebieskie | ENG Przekaźnik mocy ASD 3 | |
| 24 | 15 amperów jasnoniebieskie | Zasilanie szyberdachu | |
| 25 | 10 A czerwony | Podgrzewane lusterko – jeśli jest na wyposażeniu | |
| 26 | 15 amperów jasnoniebieskie | ENG Przekaźnik mocy ASD 2 | |
| 27 | 10 A czerwony | Unikatowość IGN RUN ORC Feed | |
| 28 | 10 A czerwony | Flux ORC/OCM IGN RUN | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| trzydzieści | 20 żółty | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Sterowanie przekaźnikiem spryskiwaczy reflektorów – jeśli jest w wyposażeniu | |
| 32 | 30 Róża | POL ASD Kanał sterowania 1 | |
| 33 | 10 A czerwony | ABS MOD/J1962 Połączenie/PCM | |
| 34 | 30 Róża | Zasilanie zaworu ABS | |
| 35 | 40 A zielony | Zasilanie pompy ABS | |
| 36 | 30 Róża | Sterowanie reflektorami / spryskiwaczami przedniej szyby / inteligentne okno – jeśli jest w wyposażeniu | |
| 37 | 25 Naturalny | Nagrzewnica na olej napędowy – jeśli jest w wyposażeniu |
