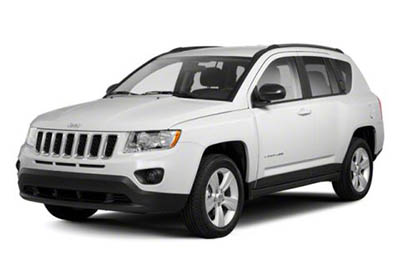

W tym artykule przyjrzymy się pierwszej generacji Jeep Compass (MK49) po liftingu, produkowanej w latach 2011-2017. Tutaj znajdziesz schematy skrzynek bezpieczników Jeep Compass 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskaj informacje na temat rozmieszczenie paneli bezpieczników wewnątrz samochodu i dowiedz się więcej o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników).
Contents
Układ bezpieczników Jeep Compass 2011-2017
Bezpieczniki zapalniczki (gniazda zasilania) Jeepa Compassa to bezpieczniki nr 11 ( gniazdko zasilania) , nr 13 (zapalniczka/tylne gniazdo zasilania) i nr 16 (zapalniczka).cygaro, jeśli dotyczy) w bezpieczniku w komorze silnika skrzynka.
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania (IPM)
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.
Schematy skrzynek bezpieczników
2011, 2013
Reklamy reklamowe
Przypisanie bezpieczników (2011, 2013)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| jeden | Pusty | Pusty | |
| 2 | 15 amperów jasnoniebieskie | Moduł sterujący AWD / 4WD | |
| 3 | 10 A czerwony | Tylny centralny włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| pięć | 20 żółty | Przyczepa | |
| 6 | 10 A czerwony | Elektryczne lusterko wsteczne/sterowanie kierownicą Radio satelitarne/telefon głośnomówiący | |
| 7 | 30 A zielony | Zapłon wyłączony | |
| osiem | 30 A zielony | Zapłon wyłączony | |
| dziewięć | 40 A zielony | Fotele elektryczne | |
| dziesięć | 20 żółty | Elektrozamki / Oświetlenie wewnętrzne | |
| jedenaście | 15 amperów jasnoniebieskie | Wtyczka | |
| 12 | 20 żółty | Falownik 115 V AC | |
| 13 | 20 żółty | Zapalniczka | |
| czternaście | 10 A czerwony | Klaster instrumentów | |
| piętnaście | 40 A zielony | Wentylator chłodnicy | |
| szesnaście | 15 amperów jasnoniebieskie | Silnik lampy sufitowej / szyberdachu / tylnej wycieraczki | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| dziewiętnaście | 20 żółty | Wzmacniacze radiowe | |
| dwadzieścia | 15 amperów jasnoniebieskie | Radio | |
| 21 | 10 A czerwony | Moduł antywłamaniowy / syrena – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 24 | 15 amperów jasnoniebieskie | Elektryczny szyberdach | |
| 25 | 10 A czerwony | Podgrzewane lusterko – jeśli jest na wyposażeniu | |
| 26 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterowania poduszką powietrzną | |
| 28 | 10 A czerwony | Moduł sterujący poduszki powietrznej / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| trzydzieści | 20 żółty | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacz reflektorów — w zależności od wyposażenia | |
| 32 | 30 Róża | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | J1962 Conn/moduł sterowania układem napędowym | |
| 34 | 30 Róża | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 Róża | Sterowanie reflektorami / spryskiwaczami przedniej szyby / inteligentne okno – jeśli jest w wyposażeniu | |
| 37 | 25 Naturalny | Nagrzewnica na olej napędowy – jeśli jest w wyposażeniu |
Reklamy reklamowe
2012
Przypisanie bezpieczników (2012)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| jeden | Pusty | Pusty | |
| 2 | 15 amperów jasnoniebieskie | Moduł sterujący AWD / 4WD – jeśli jest na wyposażeniu | |
| 3 | 10 A czerwony | Tylny centralny włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| pięć | 20 żółty | Holowanie – w zależności od wyposażenia | |
| 6 | 10 A czerwony | Elektrycznie sterowane lusterko wsteczne / moduł klasyfikacji pasażerów poduszki powietrznej / sterowanie kierownicą Radio satelitarne (jeśli jest w wyposażeniu) | |
| 7 | 30 A zielony | Zapłon wyłączony | |
| osiem | 30 A zielony | Zapłon wyłączony | |
| dziewięć | 40 A zielony | Fotele elektryczne | |
| dziesięć | 20 żółty | Zamki elektryczne | |
| jedenaście | 15 amperów jasnoniebieskie | Wtyczka | |
| 12 | 20 żółty | Falownik AC | |
| 13 | 20 żółty | Tylne gniazdo zasilania | |
| czternaście | 10 A czerwony | Zestaw wskaźników / oświetlenie wewnętrzne | |
| piętnaście | 40 A zielony | Wentylator chłodnicy | |
| szesnaście | 15 amperów jasnoniebieskie | Szyberdach / zapalniczka (jeśli jest w wyposażeniu) | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| dziewiętnaście | 20 żółty | Wzmacniacze radiowe | |
| dwadzieścia | 15 amperów jasnoniebieskie | Radio | |
| 21 | 10 A czerwony | Moduł antywłamaniowy / syrena – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 24 | 15 amperów jasnoniebieskie | Elektrycznie sterowany szyberdach – jeśli jest w wyposażeniu | |
| 25 | 10 A czerwony | Podgrzewane lusterko – jeśli jest na wyposażeniu | |
| 26 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterowania poduszką powietrzną | |
| 28 | 10 A czerwony | Moduł sterujący poduszki powietrznej / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| trzydzieści | 20 żółty | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacz reflektorów — w zależności od wyposażenia | |
| 32 | 30 Róża | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | Moduł ABS/link diagnostyczny J1962/moduł sterowania układem napędowym; | |
| 34 | 30 Róża | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 Róża | Sterowanie reflektorami / spryskiwaczami przedniej szyby / inteligentne okno – jeśli jest w wyposażeniu | |
| 37 | 25 Naturalny | Falownik 110 — Jeśli jest w wyposażeniu / Podgrzewacz oleju napędowego — Jeśli jest w wyposażeniu |
2014, 2015
Reklamy reklamowe
Przypisanie bezpieczników (2014, 2015)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| jeden | 20 amperów niebieski | Holowanie – w zależności od wyposażenia | |
| 2 | 15 amperów jasnoniebieskie | Moduł sterujący AWD / 4WD – jeśli jest na wyposażeniu | |
| 3 | 10 A czerwony | Tylny centralny włącznik światła hamowania | |
| 4 | 10 A czerwony | Przełącznik zapłonu / moduł klasyfikacji pasażerów | |
| pięć | 15 amperów jasnoniebieskie | Pulp) – Zasilanie dla Power Tech | |
| 6 | 10 A czerwony | Elektryczne lusterko wsteczne/sterowanie kierownicą Radio satelitarne/telefon głośnomówiący | |
| 7 | 30 A zielony | Zapłon wyłączony | |
| osiem | 30 A zielony | Zapłon wyłączony | |
| dziewięć | 40 A zielony | Fotele elektryczne | |
| dziesięć | 20 żółty | Elektrozamki / Oświetlenie wewnętrzne | |
| jedenaście | 15 amperów jasnoniebieskie | Wtyczka | |
| 12 | 20 żółty | UPS 115 V AC – jeśli jest w wyposażeniu | |
| 13 | 20 żółty | Zapalniczka | |
| czternaście | 10 A czerwony | Klaster instrumentów | |
| piętnaście | 40 A zielony | Wentylator chłodnicy | |
| szesnaście | 15 amperów jasnoniebieskie | Lampa kopułkowa / szyberdach / silnik wycieraczki tylnej | |
| 17 | 10 A czerwony | Bezprzewodowy moduł sterujący | |
| 18 | 40 A zielony | Przekaźnik automatycznego wyłączania | |
| dziewiętnaście | 20 żółty | Wzmacniacze radiowe | |
| dwadzieścia | 15 amperów jasnoniebieskie | Radio | |
| 21 | 10 A czerwony | Moduł antywłamaniowy / syrena – jeśli jest na wyposażeniu | |
| 22 | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas | |
| 23 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 24 | 15 amperów jasnoniebieskie | Elektrycznie sterowany szyberdach – jeśli jest w wyposażeniu | |
| 25 | 10 A czerwony | Podgrzewane lusterko – jeśli jest na wyposażeniu | |
| 26 | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania | |
| 27 | 10 A czerwony | Moduł sterowania poduszką powietrzną | |
| 28 | 10 A czerwony | Moduł sterujący poduszki powietrznej / moduł klasyfikacji pasażerów | |
| 29 | Gorący samochód (bez bezpiecznika) | ||
| trzydzieści | 20 żółty | Podgrzewane siedzenie – jeśli jest na wyposażeniu | |
| 31 | 10 A czerwony | Spryskiwacze reflektorów – jeśli są na wyposażeniu | |
| 32 | 30 Róża | Przekaźnik automatycznego wyłączania | |
| 33 | 10 A czerwony | J1962 Conn/moduł sterowania układem napędowym | |
| 34 | 30 Róża | Zawór przeciwblokujący hamulca | |
| 35 | 40 A zielony | Pompa przeciwblokująca hamulca | |
| 36 | 30 Róża | Reflektor / Inteligentna spryskiwacz przedniej szyby / Sterowanie oknem — jeśli jest na wyposażeniu | |
| 37 | 25 Clair | Nagrzewnica na olej napędowy – jeśli jest w wyposażeniu |
Reklamy reklamowe
2016, 2017
Przypisanie bezpieczników (2016, 2017)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| jeden | 20 amperów niebieski | – | Holowanie – w zależności od wyposażenia |
| 2 | – | 15 amperów jasnoniebieskie | Moduł sterujący AVVD / 4VVD – jeśli jest na wyposażeniu |
| 3 | – | 10 A czerwony | Tylny centralny włącznik światła hamowania |
| 4 | – | 10 A czerwony | Stacyjka / sprężyna zegarowa |
| pięć | – | 15 amperów jasnoniebieskie | Zasilanie bateryjne dla Power Tech |
| 6 | 10 A czerwony | Elektryczne lusterko wsteczne/sterowanie kierownicą Radio satelitarne/telefon głośnomówiący | |
| 7 | – | 30 A zielony | Zapłon wyłączony |
| osiem | – | 30 A zielony | Zapłon wyłączony |
| dziewięć | 40 A zielony | – | Fotele elektryczne |
| dziesięć | – | 20 żółty | Elektrozamki / Oświetlenie wewnętrzne |
| jedenaście | – | 15 amperów jasnoniebieskie | Wtyczka |
| 12 | – | 20 żółty | UPS 115 V AC – jeśli jest w wyposażeniu |
| 13 | – | 20 żółty | Zapalniczka |
| czternaście | – | 10 A czerwony | Klaster instrumentów |
| piętnaście | 40 A zielony | – | Wentylator chłodnicy |
| szesnaście | – | 15 amperów jasnoniebieskie | Lampa kopułkowa / szyberdach / silnik wycieraczki tylnej |
| 17 | – | 10 A czerwony | Bezprzewodowy moduł sterujący |
| 18 | 40 A zielony | – | Przekaźnik automatycznego wyłączania |
| dziewiętnaście | – | 20 żółty | Wzmacniacze radiowe |
| dwadzieścia | – | 15 amperów jasnoniebieskie | Radio |
| 21 | – | 10 A czerwony | Moduł antywłamaniowy / syrena – jeśli jest na wyposażeniu |
| 22 | – | 10 A czerwony | Ogrzewanie, klimatyzacja / kompas |
| 23 | – | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania |
| 24 | – | 15 amperów jasnoniebieskie | Elektrycznie sterowany szyberdach – jeśli jest w wyposażeniu |
| 25 | – | 10 A czerwony | Podgrzewane lusterko – jeśli jest na wyposażeniu |
| 26 | – | 15 amperów jasnoniebieskie | Przekaźnik automatycznego wyłączania |
| 27 | – | 10 A czerwony | Moduł sterowania poduszką powietrzną |
| 28 | 10 A czerwony | Moduł sterujący poduszki powietrznej / moduł klasyfikacji pasażerów | |
| 29 | – | – | Gorący pojazd (bez bezpiecznika) |
| trzydzieści | – | 20 żółty | Podgrzewane siedzenie – jeśli jest na wyposażeniu |
| 31 | – | 10 A czerwony | Spryskiwacze reflektorów – jeśli są na wyposażeniu |
| 32 | 30 Róża | – | Przekaźnik automatycznego wyłączania |
| 33 | – | 10 A czerwony | J1962 Conn/moduł sterowania układem napędowym |
| 34 | 30 Róża | – | Zawór przeciwblokujący hamulca |
| 35 | 40 A zielony | – | Pompa przeciwblokująca hamulca |
| 36 | 30 Róża | – | Sterowanie reflektorami / spryskiwaczami przedniej szyby / inteligentne okno – jeśli jest w wyposażeniu |
| 37 | – | 25 Clair | Nagrzewnica Diesel i dach elektryczny H2 / MOD |
