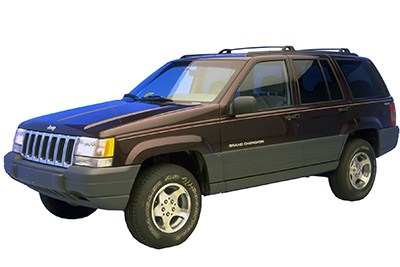

W tym artykule rozważymy pierwszą generację Jeepa Grand Cherokee (ZJ) po liftingu, produkowanego w latach 1996-1998. Tutaj znajdziesz schematy skrzynek bezpieczników Jeepa Grand Cherokee 1996, 1997 i 1998 , uzyskaj informacje na temat ’ lokalizacja paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
1996-1998 Układ bezpieczników Jeep Grand Cherokee
Bezpieczniki zapalniczki (gniazdka) Jeepa Grand Cherokee to bezpieczniki nr 2, nr 14 i nr 21 w skrzynce bezpieczników w przedziale pasażerskim.
Wewnętrzna skrzynka bezpieczników
Lokalizacja skrzynki bezpieczników
Znajduje się za pokrywą pod schowkiem.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników i przekaźników pod deską rozdzielczą
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | dziesięć | Radio |
| 2 | piętnaście | Przekaźnik zapalniczki |
| 3 | dziesięć | Przełącznik tylnej wycieraczki / spryskiwacza, moduł sterujący nadwozia |
| 4 | dziesięć | Moduł sterowania poduszką powietrzną |
| pięć | dziesięć | Zestaw wskaźników, blokada zmiany biegów (benzyna), moduł awarii lampy |
| 6 | piętnaście | Przełącznik świateł cofania (diesel), centrum informacji o pojeździe, moduł wyświetlacza graficznego (mini konsola sufitowa), przełącznik pozycji parkowania / neutralności, moduł sterowania proporcjonalnego prędkości, przełącznik regulacji zmiany biegów reflektory, połączony wskaźnik, automatyczne lusterko dzienne / nocne, konsola górna |
| 7 | dwadzieścia | Złącze łącza danych, moduł sterujący nadwozia, automatyczny czujnik jasności reflektorów / dioda VTSS, zestaw wskaźników, wzmacniacz mocy |
| osiem | dwadzieścia | Silnik wycieraczki tylnej, wyłącznik krańcowy szyby podnoszenia, złącze holowania, wyłącznik holowniczy |
| dziewięć | piętnaście | Wyłącznik lampy stop |
| dziesięć | dziesięć | Przełącznik odmgławiania tylnej szyby |
| jedenaście | dziesięć | abs |
| 12 | dziesięć | Sterowanie ogrzewaniem klimatyzacji (MTC), siłownik drzwi mieszających (MTC), moduł automatycznej regulacji temperatury (ATC), siłownik drzwi recyrkulacji (ATC), moduł sterowania ogrzewaniem fotela kierowcy / pasażera, panel przełączników |
| 13 | piętnaście | Wskaźnik kombinacji, przekaźnik antenowy Powe |
| czternaście | piętnaście | Zapalniczka, przekaźnik zapalniczki |
| piętnaście | dziesięć | Przekaźnik tylnego światła przeciwmgielnego |
| szesnaście | dziesięć | Światło kopułkowe / do czytania, konsola podwieszana, światło pod maską, światło do ładowania, oświetlenie schowka na rękawiczki, światło grzecznościowe, przełącznik kluczykowy / światło halo, osłona przeciwsłoneczna / światło grzecznościowe, przekaźnik światła grzecznościowego |
| 17 | piętnaście | Przełącznik reflektorów, przekaźnik świateł postojowych (przednie światła postojowe, moduł sterujący nadwozia, przełącznik reflektorów, moduł awarii lamp, radio, centrum informacji o pojeździe) |
| 18 | 15 lub 20 | 1998: Ściemniacz reflektorów (benzyna – 15A, Diesel – 20A) |
| dziewiętnaście | piętnaście | 1996-1997: ściemniacz reflektorów |
| dwadzieścia | piętnaście | Moduł automatycznej kontroli temperatury (ATC), radio, centrum informacji o pojeździe, moduł wyświetlacza graficznego (mini konsola podsufitowa) |
| 21 | piętnaście | Wtyczka |
| 22 | dziesięć | Moduł sterowania poduszką powietrzną |
| Wyłączniki automatyczne | ||
| CB1 | dwadzieścia | Przerywany przełącznik wycieraczek, przerywany przekaźnik wycieraczek, silnik wycieraczek, moduł sterujący szyberdachu, przełącznik szyberdachu |
| CB2 | trzydzieści | Moduł drzwi kierowcy/pasażera |
| CB3 | dwadzieścia | Fotel elektryczny, podgrzewany fotel, moduł fotela z pamięcią |
| Przekaźnik | ||
| R1 | Antena elektryczna | |
| R2 | Połączona obróbka blacharska | |
| R3 | Lampa grzecznościowa | |
| R4 | Tylne światło przeciwmgielne | |
| R5 | Automatyczny reflektor | |
| R6 | Lampa parkowa | |
| R7 | Zapalniczka | |
| R8 | Przednie światło przeciwmgielne | |
| R9 | Odmgławiacz tylnej szyby |
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Reklamy reklamowe
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w komorze silnika
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 175 | Generator |
| 2 | 60 | 1998 (maksymalne chłodzenie): przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość), złącze diagnostyczne |
| 3 | 40 | Przekaźnik odmgławiacza tylnego ekranu, bezpiecznik (komora silnika): „21” |
| 4 | trzydzieści | Olej napędowy: przekaźnik podgrzewacza paliwa |
| pięć | 40 lub 50 | ABS (1996-1997 – 50A ; 1998 – 40A) |
| 6 | dwadzieścia | Przekaźnik klaksonowy |
| 7 | 40 | Silnik dmuchawy (MTC, ATC), szybki przekaźnik silnika dmuchawy (ATC), moduł silnika dmuchawy (ATC), moduł automatycznej kontroli temperatury |
| osiem | 40 | Przekaźnik rozrusznika, wyłącznik zapłonu (przekaźnik rozrusznika, wyłącznik blokady sprzęgła (M/T), bezpiecznik (przedział pasażerski): „1”, „2”, „3”, „4”, „5”, „6”, „11 „, „12”, „22”, „CB1”; Bezpiecznik (komora silnika): „18”) |
| dziewięć | – | Nieużywany |
| dziesięć | dwadzieścia | Topliwy (habitat): „14”, „15” |
| jedenaście | pięćdziesiąt | Topliwy (habitat): „7”, „8”, „9”, „CB2” |
| 12 | – | Nieużywany |
| 13 | trzydzieści | Przełącznik reflektorów, automatyczny przekaźnik reflektorów, moduł świateł do jazdy dziennej, bezpiecznik (przedział pasażerski): „13” |
| czternaście | dwadzieścia | abs |
| piętnaście | 40 | Topliwy (habitat): „13”, „16”, „19”, „20”, „21”, „CB3” |
| szesnaście | 15 lub 20 | Benzyna: przekaźnik pompy paliwa (20A); Olej napędowy: moduł sterujący układu napędowego (15 A) |
| 17 | piętnaście | Przekaźnik kontroli transmisji |
| 18 | piętnaście | Benzyna: przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego, moduł sterujący nadwozia, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik pompy paliwa, przedmuch cyklu pracy/elektrozawór EVAP, wyciek pompy Sense Sense z układu odparowywania;
Olej napędowy: przekaźnik podgrzewacza paliwa, moduł sterujący układu napędowego, sterownik MSA, moduł sterujący nadwozia |
| dziewiętnaście | dwadzieścia | Przekaźnik przednich świateł przeciwmgielnych |
| dwadzieścia | 20 lub 25 | Benzyna: automatyczny przekaźnik odcinający (wtryskiwacze paliwa, cewki zapłonowe, sondy lambda), moduł sterujący układem napędowym (20 A);
Olej napędowy: przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, przekaźnik świec żarowych, elektromagnes EGR, generator, moduł masowego przepływu powietrza, moduł pompy paliwa, sterownik MSA) (25 A) |
| 21 | piętnaście | Sprzęgło sprężarki klimatyzacji |
| Przekaźnik | ||
| R1 | Kontrola transmisji | |
| R2 | trąbić | |
| R3 | Sprzęgło sprężarki klimatyzacji | |
| R4 | Zleceniodawca ABS | |
| R5 | Nieużywany | |
| R6 | Automatyczne wyłączanie | |
| R7 | Przerywana wycieraczka | |
| R8 | Wejście | |
| R9 | Nieużywany | |
| R10 | Pompa paliwowa | |
| R11 | Podgrzewacz paliwa (diesel) | |
| R12 | Pompy ABS |
