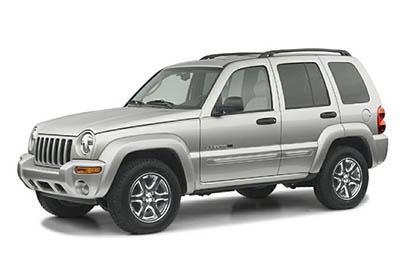

W tym artykule rozważymy pierwszą generację Jeep Liberty / Cherokee (KJ), produkowaną od 2002 do 2007. Tutaj znajdziesz schematy skrzynek bezpieczników Jeep Liberty 2002, 2003, 2004, 2005, 2006 i 2007 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Jeep Liberty / Cherokee 2002-2007
Bezpieczniki zapalniczki (gniazdo zasilania) w Jeep Liberty to bezpieczniki nr 3 (zapalniczka) i nr 16 ( tylne gniazdo zasilania ) w skrzynce bezpieczników na desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się po lewej stronie deski rozdzielczej za pokrywą.
Etykieta jest przymocowana do pokrywy panelu bezpieczników, aby zidentyfikować każdy bezpiecznik, co ułatwia wymianę.
Komora silnika
Węzeł dystrybucji energii elektrycznej znajduje się w komorze silnika w pobliżu akumulatora.
To centrum zasilania zawiera bezpieczniki wtykowe „kasetowe”, które zastępują wbudowane bezpieczniki topikowe. W centrum zasilania znajdują się również bezpieczniki „Mini” oraz wtyczka w pełni ISO i mikroprzekaźniki. Etykieta wewnątrz środkowej pokrywy zamykającej identyfikuje każdy element, co umożliwia łatwą wymianę, jeśli to konieczne. Bezpieczniki kasetowe i przekaźniki można nabyć u autoryzowanego sprzedawcy.
Reklamy reklamowe
Schematy skrzynek bezpieczników
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Wgłębienie | Wzmacniacz | Opis |
|---|---|---|
| jeden | 15 amperów niebieski | Przekaźnik klaksonu, elektryczny przekaźnik szyberdachu, elektryczny przekaźnik szyby |
| 2 | 10 A czerwony | Tylne światła przeciwmgielne (tylko eksport) |
| 3 | 20 żółty | Zapalniczka |
| 4 | 10 A czerwony | Prawe światło mijania |
| pięć | 10 A czerwony | Lewe światło mijania |
| 6 | 20 żółty | Moduł sterujący nadwozia / Elektryczne zamki drzwi |
| 7 | 10 A czerwony | Lewe światło postojowe/lewe światło tylne/światło tablicy rejestracyjnej |
| osiem | Zapasowy | |
| dziewięć | 10 A czerwony | Prawe światło postojowe/prawe tylne światła/światła tablicy rejestracyjnej/grupa |
| dziesięć | Zapasowy | |
| jedenaście | 15 amperów niebieski | Włącz sygnał |
| 12 | 15 amperów niebieski | Światła stopu |
| 13 | 10 A czerwony | Moduł kontroli nadwozia / CMTC / Cluster / Pass. Poduszka powietrzna aktywowana, wskaźnik dezaktywacji, automatyczny przełącznik lusterka / paska świetlnego (tylko Renegade) |
| czternaście | 10 A czerwony | Pompa paliwa PDC/sprzęgło AC, przekaźnik rozrusznika/sterownik silnika/sterownik skrzyni biegów (tylko olej napędowy) |
| piętnaście | Zapasowy | |
| szesnaście | 20 żółty | Gniazdo zasilania (tył) |
| 17 | 15 amperów niebieski | Wycieraczka tylnej szyby |
| 18 | 20 żółty | Rozrusznik i przekaźnik radiowy |
| dziewiętnaście | 20 żółty | Przednie światła przeciwmgielne / światła stopu holowania i kierunkowskazy |
| dwadzieścia | Zapasowy | |
| 21 | 10 A czerwony | Radio |
| 22 | 20 żółty | Elektryczna antena/moduł przekaźnika szyberdachu (tylko eksport) |
| 23 | Zapasowy | |
| 24 | 10 A czerwony | Silnik wentylatora PDC |
| 25 | 10 A czerwony | Przełączniki podgrzewanych siedzeń / Głowica sterująca HVAC / Ładowanie akumulatora holowniczego |
| 26 | 10 A czerwony | Prawe światło drogowe |
| 27 | 10 A czerwony | Reflektor świateł drogowych lewy |
| 28 | Zapasowy | |
| 29 | 10 A czerwony | Podgrzewane lusterka / wskaźnik odszraniania tylnej szyby |
| trzydzieści | 15 amperów niebieski | Podgrzewany moduł siedziska |
| 31 | Zapasowy | |
| 32 | 10 A czerwony | Przełącznik wycieraczek / Wycieraczki przednie i tylne |
| 33 | 10 A czerwony | Moduł SKIM / złącze łącza danych |
| 34 | 15 amperów niebieski | Moduł sterowania oświetleniem nadwozia / grupy / oświetlenia wnętrza, zestaw głośnomówiący / radio / moduł CMTC / ITM i syrena (tylko eksport) |
| 35 | Zapasowy | |
| 36 | 10 A czerwony | Moduł sterowania poduszką powietrzną / moduł klasyfikacji zawodu (przednie prawe siedzenie) |
| 37 | 10 A czerwony | Moduł sterowania poduszką powietrzną |
| 38 | 10 A czerwony | Kontroler ABS / zespół joysticka |
| 39 | 10 A czerwony | Wskaźnik zagrożenia (kierunkowskazy) / Przełącznik świateł cofania (tylko manualna skrzynia biegów) / Przełącznik zakresu skrzyni biegów (tylko automatyczna skrzynia biegów) |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny |
| CB2 | – | – |
| CB3 | Wyłącznik automatyczny 20 A | Przekaźnik wycieraczki przedniej (wł./wył.), przekaźnik wycieraczki przedniej (góra/dół), silnik wycieraczki przedniej |
| Przekaźnik | ||
| R1 (przed) | Czerwone światła | |
| R2 (przed) | Lampa dzienna | |
| R1 (tył) | Okno elektryczne | |
| R2 (tył) | Odmgławiacz tylnej szyby | |
| R3 | Reflektory | |
| R4 | Elektryczny szyberdach | |
| R5 | Przednie światło przeciwmgielne | |
| R6 | Zamek | |
| R7 | – | |
| R8 | trąbić | |
| R9 | Odblokowanie drzwi pasażera | |
| R10 | Tylne światło przeciwmgielne | |
| R11 | Lampa parkowa | |
| R12 | Odblokowanie drzwi kierowcy |
Centrum dystrybucji energii elektrycznej (benzyna)
Reklamy reklamowe
| Wgłębienie | Wzmacniacz | Opis |
|---|---|---|
| F1 | 40 A zielony | Silnik dmuchawy |
| F2 | 40 A zielony | Wentylator chłodnicy |
| F3 | 50 amperów czerwony | Moc JB |
| F4 | 40 A zielony | Pompy ABS |
| F5 | 20 żółty | NGC Trans |
| F6 | 30 Róża | TSA |
| F7 | 50 amperów czerwony | Moc JB |
| F8 | 40 A zielony | Włącz / uruchom |
| F9 | 50 amperów czerwony | Moc JB |
| F10 | 30 Róża | Przyczepa |
| F11 | otwarty | |
| F12 | 30 Róża | Pasek świetlny |
| F13 | 40 A zielony | okna |
| F14 | 40 A zielony | Stacyjka |
| F15 | 50 amperów czerwony | Moc JB |
| F 16 | otwarty | |
| F17 | otwarty | |
| F18 | otwarty | |
| F19 | 30 Róża | Otwieracz tylnej szyby (HBL) |
| F20 | otwarty | |
| F21 | 20 żółty | Sprzęgło A/C |
| F22 | otwarty | |
| F23 | otwarty | |
| F24 | 20 żółty | Pompa paliwowa |
| F25 | 20 żółty | Zawory ABS |
| F26 | 25 Naturalny | Wtryskiwacze |
| F27 | otwarty | |
| F28 | 15 amperów niebieski | Wejście |
| R29 | Pół przekaźnika ISO | Pompa paliwowa |
| R30 | Pół przekaźnika ISO | Wejście |
| R31 | Pół przekaźnika ISO | Włączanie/wyłączanie wycieraczek |
| R32 | Pół przekaźnika ISO | Wycieraczka góra/dół |
| R33 | Pełny przekaźnik ISO | H. Wentylator |
| R34 | Pełny przekaźnik ISO | Rad. Cześć Fani |
| R35 | Pół przekaźnika ISO | Sprzęgło A/C |
| R36 | otwarty | |
| R37 | Pół przekaźnika ISO | NGC Trans |
| R38 | otwarty | |
| R39 | Pełny przekaźnik ISO | TSA |
| R40 | Pełny przekaźnik ISO | Rad. Niski wentylator |
Reklamy reklamowe
Centrum Dystrybucji Energii (Diesel)
| Wgłębienie | Wzmacniacz | Opis |
|---|---|---|
| F1 | 40 A zielony | Silnik dmuchawy |
| F2 | 40 A zielony | Wentylator chłodnicy |
| F3 | 50 amperów czerwony | Moc JB |
| F4 | 40 A zielony | Pompy ABS |
| F5 | otwarty | |
| F6 | 30 Róża | TSA |
| F7 | 50 amperów czerwony | Moc JB |
| F8 | 40 A zielony | Włącz / uruchom |
| F9 | 50 amperów czerwony | Moc JB |
| F10 | 30 Róża | Przyczepa |
| F11 | 20 żółty | Ogrzewanie olejowe |
| F12 | 30 Róża | Pasek świetlny |
| F13 | 40 A zielony | okna |
| F14 | 40 A zielony | Stacyjka |
| F15 | 50 amperów czerwony | Moc JB |
| F 16 | 15 amperów niebieski | Przepływ ASD |
| F17 | otwarty | |
| F18 | otwarty | |
| F19 | 30 Róża | Otwieracz tylnej szyby (HBL) |
| F20 | otwarty | |
| F21 | 20 żółty | Sprzęgło A/C |
| F22 | otwarty | |
| F23 | otwarty | |
| F24 | otwarty | |
| F25 | 20 żółty | Zawory ABS |
| F26 | naturalne wtryskiwacze 25 A | |
| F27 | otwarty | |
| F28 | 15 amperów niebieski | Wejście |
| R29 | Pół przekaźnika ISO | Ogrzewanie olejowe |
| R30 | Pół przekaźnika ISO | Wejście |
| R31 | Pół przekaźnika ISO | Włączanie/wyłączanie wycieraczek |
| R32 | Pół przekaźnika ISO | Wycieraczka góra/dół |
| R33 | Pełny przekaźnik ISO | H. Wentylator |
| R34 | Pełny przekaźnik ISO | Rad. Cześć Fani |
| R35 | Pół przekaźnika ISO | Sprzęgło A/C |
| R36 | Pół przekaźnika ISO | Lepkie ciepło |
| R37 | otwarty | |
| R38 | otwarty | |
| R39 | Pełny przekaźnik ISO | TSA |
| R40 | Pełny przekaźnik ISO | Rad. Niski wentylator |
