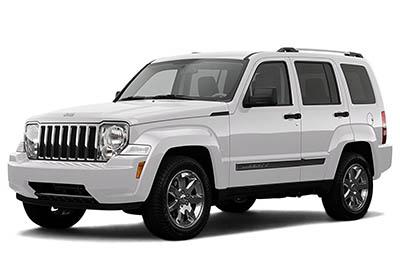

W tym artykule rozważymy drugą generację Jeep Liberty / Cherokee (KK), produkowaną od 2008 do 2013. Tutaj znajdziesz schematy skrzynek bezpieczników Jeep Liberty 2008, 2009, 2010, 2011, 2012 i 2013 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników Jeep Liberty / Cherokee 2008-2013
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki M6 (zapalniczka), M7 ( gniazdo nr 2) i M36 ( gniazdo nr 3) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
W pełni zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora.
To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
Schematy skrzynek bezpieczników
2008, 2009
Reklamy reklamowe
Przydział bezpieczników w Integrated Power Module (2008, 2009)
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Róża | – | Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu |
| J3 | 40 A zielony | – | Moduły tylnych drzwi |
| J4 | 25 amperów biały | – | Węzeł drzwi kierowcy |
| J5 | 25 amperów biały | – | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa układu przeciwblokującego (ABS) / ESP — zależnie od wyposażenia | |
| J7 | 30 Róża | Zawór układu przeciwblokującego (ABS) / ESP — zależnie od wyposażenia | |
| J8 | 40 A zielony | – | Fotele elektryczne – jeśli są na wyposażeniu |
| J9 | 40 A zielony | – | PZEV / Flex Fuel – w zależności od wyposażenia |
| J10 | – | – | – |
| J11 | – | – | – |
| J13 | 60 amperów żółty | – | Odcięcie zapłonu (IOD) |
| J14 | 40 A zielony | EBL (odmgławiacz tylnej szyby) – jeśli jest na wyposażeniu | |
| J15 | – | – | – |
| J17 | 40 A zielony | – | Elektromagnes rozrusznika |
| J18 | 20 amperów niebieski | Moduł sterowania układem napędowym (PCM) Przekaźnik transmisji | |
| J19 | 60 amperów żółty | – | Wentylator chłodnicy |
| J20 | 30 Róża | – | Wycieraczka przedniej szyby |
| J21 | 20 amperów niebieski | – | Podkładka przednia / podkładka tylna – jeśli jest w wyposażeniu |
| J22 | 25 amperów biały | – | Moduł szyberdachu – jeśli jest w wyposażeniu |
| M1 | 15 amperów niebieski | Zasilanie włącznika świateł hamowania – centralnie montowane światło hamowania (CHMSL) | |
| M2 | – | 20 żółty | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | – | – | – |
| M4 | – | 10 A czerwony | Holowanie – w zależności od wyposażenia |
| M5 | – | 25 Naturalny | Falownik – jeśli jest na wyposażeniu |
| M6 | 20 żółty | Gniazdo nr 1 (zapalniczka) / Czujnik deszczu – jeśli jest w wyposażeniu / Sprzęg przyczepy – jeśli jest w wyposażeniu | |
| M7 | – | 20 żółty | Gniazdo zasilania nr 2 (BATT / ACC SELECT) |
| M8 | – | 20 żółty | Podgrzewane fotele przednie – jeśli są na wyposażeniu |
| M9 | – | – | – |
| M10 | 15 amperów niebieski | Moduł głośnomówiący (HFM) — jeśli jest na wyposażeniu / uniwersalny mechanizm otwierania drzwi garażowych (UGDO) — jeśli jest na wyposażeniu / oświetlenie toaletowe | |
| M11 | – | 10 A czerwony | Automatyczna kontrola temperatury (ATC) – jeśli jest w wyposażeniu |
| M12 | – | 30 A zielony | Radio / Wzmacniacz – jeśli jest w wyposażeniu |
| M13 | 20 żółty | Węzeł kabiny (CCN) / Bezprzewodowy moduł sterujący (WCM) / Wielofunkcyjny przełącznik sterujący | |
| M14 | – | – | – |
| M15 | 20 żółty | Przełącznik wielofunkcyjny / Węzeł kabiny (CCN) / Moduł sterujący kolumny kierownicy (SCM) / Lusterko wsteczne / Monitor ciśnienia w oponach (TPM) – jeśli jest na wyposażeniu / Czujnik podczerwieni – jeśli jest na wyposażeniu / Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu | |
| M16 | – | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M17 | 15 amperów niebieski | Światła zewnętrzne — lewy przedni parking i znacznik boczny, lewy ogon i stopień, światła rejestracyjne | |
| M18 | 15 amperów niebieski | Oświetlenie zewnętrzne: przednie prawe światła pozycyjne i boczne światła obrysowe, prawe tylne i prawe światła pozycyjne | |
| M19 | – | 25 Naturalny | Automatyczne wyłączanie (ASD) nr 1 i nr 2 |
| M20 | 15 amperów niebieski | Oświetlenie wnętrza / Przełączniki na kierownicy – jeśli jest w wyposażeniu / Zespół przełączników / Elektroniczne centrum informacji o pojeździe (EVIC) – jeśli jest w wyposażeniu | |
| M21 | – | 20 żółty | Automatyczne wyłączanie (ASD) # 3 |
| M22 | – | 10 A czerwony | Prawy klakson (góra/dół) |
| M23 | – | 10 A czerwony | Lewy klakson (wysoka / niska) |
| M25 | – | 20 żółty | Pompa paliwowa |
| M26 | 10 A czerwony | Przełącznik elektrycznego lusterka / przełącznik okna kierowcy | |
| M27 | 10 A czerwony | Wyłącznik zapłonu / Bezprzewodowy moduł sterujący (WCM) / Blokada kolumny kierownicy – jeśli jest w wyposażeniu | |
| M28 | – | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M29 | – | 10 A czerwony | Moduł Klasyfikacji Pasażerów (OCM) |
| M30 | 15 amperów niebieski | Moduł wycieraczki tylnej – jeśli jest w wyposażeniu / Połączenie diagnostyczne | |
| M31 | – | 20 żółty | Światła cofania |
| M32 | – | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M33 | – | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M34 | 10 A czerwony | Moduł wspomagania parkowania — zależnie od wyposażenia / Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) — zależnie od wyposażenia / Moduł kompasu — zależnie od wyposażenia | |
| M35 | – | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | – | – | – |
| M37 | 10 A czerwony | Układ przeciwblokujący (ABS) / Moduł elektronicznego programu stabilizacji (ESP) / Wyłącznik świateł stopu | |
| M38 | – | 25 Naturalny | Silniki blokady/odblokowania drzwi i klapy tylnej |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (działanie/akcesoria) | ||
| K2 | Zapłon (wykonaj) | ||
| K3 | Wejście | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterowania skrzynią biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sprawdzenie wentylatora chłodnicy |
2010
Reklamy reklamowe
Przydział bezpieczników w zintegrowanym module mocy (2010)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Róża | – | Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu |
| J3 | 30 Róża | – | Moduły tylnych drzwi |
| J4 | 25 amperów biały | – | Węzeł drzwi kierowcy |
| J5 | 25 amperów biały | – | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa układu przeciwblokującego (ABS) / ESP — zależnie od wyposażenia | |
| J7 | 30 Róża | Zawór układu przeciwblokującego (ABS) / ESP — zależnie od wyposażenia | |
| J8 | 40 A zielony | – | Fotele elektryczne – jeśli są na wyposażeniu |
| J9 | 40 A zielony | – | PZEV / Flex Fuel – w zależności od wyposażenia |
| J10 | 30 Róża | Przekaźnik spryskiwaczy reflektorów — zależnie od wyposażenia / Ręczny zawór regulacji — zależnie od wyposażenia | |
| J11 | 30 Róża | Drążek stabilizujący – zależnie od wyposażenia / Thatchm Lk-Ulk – zależnie od wyposażenia / Pwr Sid Dr Mod – zależnie od wyposażenia | |
| J13 | 60 amperów żółty | – | Odcięcie zapłonu (IOD) |
| J14 | 40 A zielony | EBL (odmgławiacz tylnej szyby) – jeśli jest na wyposażeniu | |
| J15 | 30 Róża | – | Wentylator tylny – jeśli jest w wyposażeniu |
| J17 | 40 A zielony | – | Elektromagnes rozrusznika |
| J18 | 20 amperów niebieski | Moduł sterowania układem napędowym (PCM) Przekaźnik transmisji | |
| J19 | 60 amperów żółty | – | Wentylator chłodnicy |
| J20 | 30 Róża | – | Wycieraczka przedniej szyby |
| J21 | 20 amperów niebieski | – | Podkładka przednia / podkładka tylna – jeśli jest w wyposażeniu |
| J22 | 25 amperów biały | – | Moduł szyberdachu – jeśli jest w wyposażeniu |
| M1 | – | 15 amperów niebieski | Włącznik świateł hamowania, zasilanie – centralnie montowane światło hamowania (CHMSL) |
| M2 | – | 20 żółty | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | – | 20 żółty | Blokady przedniej/tylnej osi – jeśli są na wyposażeniu |
| M4 | – | 10 A czerwony | Holowanie – w zależności od wyposażenia |
| M5 | – | 25 Naturalny | Falownik – jeśli jest na wyposażeniu |
| M6 | 20 żółty | Gniazdo nr 1 (zapalniczka) / Czujnik deszczu – jeśli jest w wyposażeniu / Sprzęg przyczepy – jeśli jest w wyposażeniu | |
| M7 | – | 20 żółty | Gniazdo zasilania nr 2 (BATT / ACC SELECT) |
| M8 | – | 20 żółty | Podgrzewane fotele przednie – jeśli są na wyposażeniu |
| M9 | – | 20 żółty | Podgrzewane tylne siedzenie – jeśli jest w wyposażeniu |
| M10 | 15 amperów niebieski | Moduł głośnomówiący (HFM) — jeśli jest na wyposażeniu / uniwersalny mechanizm otwierania drzwi garażowych (UGDO) — jeśli jest na wyposażeniu / oświetlenie toaletowe | |
| M11 | 10 A czerwony | Automatyczna kontrola temperatury (ATC) – jeśli jest w wyposażeniu | |
| M12 | – | 30 A zielony | Radio / Wzmacniacz – jeśli jest w wyposażeniu |
| M13 | 20 żółty | Węzeł kabiny (CCN) / Bezprzewodowy moduł sterujący (WCM) / Wielofunkcyjny przełącznik sterujący | |
| M14 | – | 20 żółty | Holowanie przyczepy (BUX) – jeśli jest na wyposażeniu |
| M15 | 20 żółty | Przełącznik wielofunkcyjny / Węzeł kabiny (CCN) / Moduł sterujący kolumny kierownicy (SCM) / Lusterko wsteczne / Monitor ciśnienia w oponach (TPM) – jeśli jest na wyposażeniu / Czujnik podczerwieni – jeśli dotyczy / Przeniesienie modułu transmisji – w zależności od wyposażenia | |
| M16 | – | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M17 | 15 amperów niebieski | Światła zewnętrzne — lewy przedni parking i znacznik boczny, lewy ogon i stopień, światła rejestracyjne | |
| M18 | 15 amperów niebieski | Oświetlenie zewnętrzne – przednie prawe światła postojowe i boczne światła obrysowe, tylne światła i prawe boczne światła obrysowe | |
| M19 | – | 25 Naturalny | Automatyczne wyłączanie (ASD) nr 1 i nr 2 |
| M20 | 15 amperów niebieski | Oświetlenie wnętrza / Przełączniki na kierownicy – jeśli jest w wyposażeniu / Zespół przełączników / Elektroniczne centrum informacji o pojeździe (EVIC) – jeśli jest w wyposażeniu | |
| M21 | – | 20 żółty | Automatyczne wyłączanie (ASD) # 3 |
| M22 | – | 10 A czerwony | Prawy klakson (góra/dół) |
| M23 | – | 10 A czerwony | Lewy klakson (wysoka / niska) |
| M24 | – | 25 Naturalny | Tylna wycieraczka – jeśli jest w wyposażeniu |
| M25 | – | 20 żółty | Pompa paliwowa |
| M26 | 10 A czerwony | Przełącznik elektrycznego lusterka / przełącznik okna kierowcy | |
| M27 | 10 A czerwony | Wyłącznik zapłonu / Bezprzewodowy moduł sterujący (WCM) / Blokada kolumny kierownicy – jeśli jest w wyposażeniu | |
| M28 | – | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M29 | – | 10 A czerwony | Moduł Klasyfikacji Pasażerów (OCM) |
| M30 | 15 amperów niebieski | Moduł wycieraczki tylnej – jeśli jest w wyposażeniu / Połączenie diagnostyczne | |
| M31 | – | 20 żółty | Światła cofania |
| M32 | – | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M33 | – | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M34 | 10 A czerwony | Moduł wspomagania parkowania — zależnie od wyposażenia / Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) — zależnie od wyposażenia / Moduł kompasu — zależnie od wyposażenia | |
| M35 | – | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | – | 20 żółty | Gniazdo nr 3 (BATT) |
| M3 7 | 10 A czerwony | Układ przeciwblokujący (ABS) / Moduł elektronicznego programu stabilizacji (ESP) / Wyłącznik świateł stopu | |
| M38 | – | 25 Naturalny | Silniki blokady/odblokowania drzwi i klapy tylnej |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (działanie/akcesoria) | ||
| K2 | Zapłon (wykonaj) | ||
| K3 | Wejście | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterowania skrzynią biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sprawdzenie wentylatora chłodnicy |
2011, 2012
Reklamy reklamowe
Przydział bezpieczników w Integrated Power Module (2011, 2012)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Róża | – | Moduł skrzynki rozdzielczej – jeśli jest na wyposażeniu |
| J3 | – | – | – |
| J4 | 25 Naturalny | – | Węzeł drzwi kierowcy |
| J5 | 25 Naturalny | – | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa przeciwblokująca/układ kontroli stabilności – jeśli jest na wyposażeniu | |
| J7 | 30 Róża | Zawór przeciwblokujący/układ kontroli stabilności – jeśli jest na wyposażeniu | |
| J8 | 40 A zielony | – | Fotele elektryczne – jeśli są na wyposażeniu |
| J9 | – | – | – |
| J10 | – | – | – |
| J11 | 30 Róża | – | Blokowanie / odblokowywanie strzechy – jeśli jest na wyposażeniu |
| J13 | 60 amperów żółty | – | Zapłon wyłączony |
| J14 | 40 A zielony | – | Tylny odszraniacz – jeśli jest na wyposażeniu |
| J15 | 40 A zielony | – | Wentylator przedni |
| J17 | 40 A zielony | – | Elektromagnes rozrusznika |
| J18 | 20 amperów niebieski | – | Moduł sterujący układu napędowego |
| J19 | 60 amperów żółty | – | Wentylator chłodnicy |
| J20 | 30 Róża | – | Wycieraczka przedniej szyby |
| J21 | 20 amperów niebieski | – | Podkładka przednia / podkładka tylna – jeśli jest w wyposażeniu |
| J22 | 25 Naturalny | – | Moduł szyberdachu – jeśli jest w wyposażeniu |
| M1 | – | 15 amperów niebieski | Zasilanie włącznika świateł hamowania – Tylne centralne światło hamowania |
| M2 | – | 20 żółty | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | – | 20 żółty | Blokady przedniej/tylnej osi – jeśli są na wyposażeniu |
| M4 | – | 10 A czerwony | Holowanie – w zależności od wyposażenia |
| M5 | – | 25 Naturalny | Falownik — jeśli jest w wyposażeniu |
| M6 | – | 20 żółty | Czujnik deszczu – jeśli jest w wyposażeniu |
| M7 | – | 20 żółty | Zapalniczka |
| M8 | – | 20 żółty | Podgrzewane fotele przednie – jeśli są na wyposażeniu |
| M9 | – | – | – |
| M10 | 15 amperów niebieski | Zapłon wyłączony — system rozrywki samochodowej, cyfrowy odbiornik satelitarny, DVD, moduł głośnomówiący, radio, antena, uniwersalny mechanizm otwierania drzwi garażowych — zależnie od wyposażenia / oświetlenie toaletowe | |
| M11 | – | 10 A czerwony | Klimatyzacja – jeśli jest w wyposażeniu |
| M12 | – | 30 A zielony | Radio / Wzmacniacz – jeśli jest w wyposażeniu |
| M13 | 20 żółty | Zestaw wskaźników / bezprzewodowy moduł sterujący / wielofunkcyjny przełącznik sterujący, syrena – jeśli jest na wyposażeniu | |
| M14 | – | 20 żółty | Holowanie (tylko eksport) – w zależności od wyposażenia |
| M15 | 20 żółty | Zestaw wskaźników / Lusterko wsteczne / Monitor ciśnienia w oponach / Moduł skrzynki rozdzielczej – jeśli jest w wyposażeniu / Świece żarowe – jeśli jest w wyposażeniu | |
| M16 | – | 10 A czerwony | Moduł poduszki powietrznej |
| M17 | 15 amperów niebieski | Światła zewnętrzne — lewy przedni parking i znacznik boczny, lewy ogon i stopień, światła rejestracyjne | |
| M18 | 15 amperów niebieski | Oświetlenie zewnętrzne – Prawy przedni parking i boczne światła obrysowe, prawe tylne światła i boczne światła obrysowe | |
| M19 | – | 25 Naturalny | Automatyczne wyłączanie nr 1 i nr 2 |
| M20 | 15 amperów niebieski | Przełączniki oświetlenia wnętrza / kierownica – jeśli jest w wyposażeniu / zespół przełączników / moduł kolumny kierownicy – jeśli jest w wyposażeniu | |
| M21 | – | 20 żółty | Automatyczne wyłączanie # 3 |
| M22 | – | 10 A czerwony | Prawy klakson (góra/dół) |
| M23 | – | 10 A czerwony | Lewy klakson (wysoka / niska) |
| M24 | – | 25 Naturalny | Tylna wycieraczka – jeśli jest w wyposażeniu |
| M25 | – | 20 żółty | Pompa paliwa, pompa miski olejowej – jeśli jest na wyposażeniu |
| M26 | – | 10 A czerwony | Przełącznik elektrycznego lusterka / przełącznik okna kierowcy |
| M27 | 10 A czerwony | Wyłącznik zapłonu / Bezprzewodowy moduł sterujący / Blokada kolumny kierownicy – Si E q ui PP ed | |
| M28 | – | 10 A czerwony | Moduł sterujący układu napędowego |
| M29 | – | 10 A czerwony | Moduł klasyfikacji pasażerów |
| M30 | 15 amperów niebieski | Moduł wycieraczki tylnej – jeśli jest w wyposażeniu / Lusterko składane elektrycznie – jeśli jest w wyposażeniu / Złącze diagnostyczne | |
| M31 | – | 20 żółty | Światła cofania |
| M32 | – | 10 A czerwony | Moduł poduszki powietrznej |
| M33 | – | 10 A czerwony | Moduł sterujący układu napędowego |
| M34 | 10 A czerwony | Moduł wspomagania parkowania – jeżeli jest w wyposażeniu / moduł układu klimatyzacji – jeżeli jest w wyposażeniu / moduł kompasu – jeżeli jest w wyposażeniu / ogrzewanie kabiny pasażerskiej – jeżeli jest w wyposażeniu / wentylator wysokoprężny – jeżeli jest w wyposażeniu | |
| M35 | – | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | – | – | – |
| M37 | 10 A czerwony | Hamulce przeciwblokujące/moduł systemu kontroli stabilności/włącznik światła hamowania/przekaźnik pompy paliwa; | |
| M38 | – | 25 Naturalny | Silniki blokady/odblokowania drzwi i klapy tylnej |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (działanie/akcesoria) | ||
| K2 | Zapłon (wykonaj) | ||
| K3 | Wejście | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterowania skrzynią biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sprawdzenie wentylatora chłodnicy |
