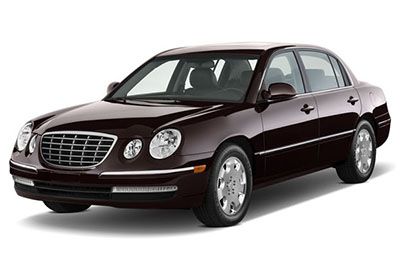

Wykonawczy sedan KIA Amanti (Opirus) był produkowany od 2004 do 2010 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników KIA Amanti (Opirus) 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskasz informacje na temat lokalizacja paneli bezpieczników w samochodzie i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników KIA Amanti / Opirus 2004-2010
Bezpieczniki zapalniczki KIA Amanti (Opirus) znajdują się w skrzynce bezpieczników deski rozdzielczej (patrz bezpieczniki „C / LIGHTER” i „P / OUTLET »(Gniazdko elektryczne)).
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Skrzynka bezpieczników znajduje się w ochraniaczach kolan po stronie kierowcy.
Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora
Wersja 1
Wersja 2
Aby sprawdzić bezpiecznik lub przekaźnik w komorze silnika, zdejmij osłonę komory silnika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2004, 2005, 2006
Panele przekaźnikowe
| Nazwisko | Opis przekaźnika |
|---|---|
| Panel boczny pasażera: | |
| WENTYLATOR (WYSOKI) | Przekaźnik wentylatora klimatyzacji (wysoki) |
| Komora silnika: | |
| PODKŁADKA H / LP | Przekaźnik spryskiwaczy reflektorów |
| CZY JESTEŚ | Przekaźnik elektronicznego układu przepustnicy |
| DRL (OPORNOŚĆ) | Przekaźnik świateł do jazdy dziennej (rezystor) |
| DRL (KOLEJKA) | Przekaźnik świateł do jazdy dziennej (światło tylne) |
| H/LAMPA (LO-RH) | Przekaźnik reflektorów (światło mijania prawy) |
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2004, 2005, 2006)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| B / ALARM | 10 A | Alarm |
| TORBA | 15A | Poduszka powietrzna |
| C / LŻEJSZY | 20A | Zapalniczka |
| S / GORĄCE | 10 A | Podgrzewane siedzenie |
| P/WDW(RH) | 20A | Okno elektryczne (prawe) |
| P / UCHWYT | 15A | Wspomaganie kierownicy |
| T / SIG SEC | 15A | Włącz sygnał |
| VERRE HTD | 30A | Odmrażacz |
| OTWÓRZ SKRZYNIĘ | 15A | Otwieracz do pokrywy bagażnika |
| GRUPA | 10 A | Grupa |
| A/SAC IND | 10 A | Wskaźnik poduszki powietrznej |
| P / WYJŚCIE | 20A | Gniazdko elektryczne |
| JEDNOSTKA LAN | 10 A | Jednostka sieciowa |
| KURTYNA (RR) | 10 A | Kurtyna elektryczna (tył) |
| MGŁA LP (RR), PIC | 15A | Światło przeciwmgielne (tylne), dowód osobisty |
| F / POKRYWA OTWARTA | 15A | Otwieracz korka wlewu paliwa |
| P / Oblężenie (ARR) | 30A | Fotel elektryczny (tył) |
| B / ALARM | 10 A | Alarm |
| ZATRZYMAJ LP | 15A | Światło hamowania |
| KOMPUTER POKŁADOWY | 10 A | Komputer pokładowy |
| B/UP LP | 10 A | Światło cofania |
| ONZ V | 10 A | audio |
| H/LP | 10 A | Reflektor |
| A / KON | 10 A | System klimatyzacji |
| P / WDW (lewostronny) | 20A | Okno elektryczne (lewe) |
| KOLEJKA LP (DR) | 10 A | Światło tylne (prawe) |
| ZWROT POWIADOMIENIE | 10 A | Ostrzeżenie o powrocie |
| DR LP | 10 A | Lampka uprzejmości drzwi |
| HTD LUSTRA | 10 A | Odszranianie lusterek zewnętrznych |
| FR SNSR | 10 A | Czujniki układu sterowania układem napędowym |
| T / REDUKTOR | 10 A | Reduktor napięcia pasa bezpieczeństwa |
| ZEGAR | 10 A | Zegar |
| WYCIERACZKA | 20A | Wycieraczka (przód) |
| EPS | 10 A | Elektroniczne wspomaganie kierownicy |
| KOLEJKA LP (LH) | 10 A | Światło tylne (lewe) |
| POKÓJ LP | 10 A | Lampa pokojowa |
| AV, HORLOG | 15A | Dźwięk, zegar |
| JEDNOSTKA LAN | 10 A | Jednostka sieciowa |
| POŁĄCZENIE BOCZNIKOWE | – | Przełącznik światła |
| ZASILANIE / PODŁĄCZENIE | – | Przewód zasilający |
Reklamy reklamowe
Komora silnika
Przyporządkowanie bezpieczników/przekaźników w komorze silnika (2004, 2005, 2006)
| Nie. | Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|---|
| jeden | POMPA PALIWOWA | 20A | Pompa paliwowa |
| 2 | H / LP (LO-LH) | 15A | Latarnia morska (na dole po lewej) |
| 3 | abs | 10 A | System antywłamaniowy |
| 4 | WTRYSKIWACZ | 10 A | Wtryskiwacz |
| pięć | A / Z KOMP | 10 A | Sprężarka klimatyzacji |
| 6 | bankomat | 20A | Przekaźnik kontroli automatycznej skrzyni biegów |
| 7 | ECU RLY | 20A | Przekaźnik jednostki sterującej silnika |
| osiem | CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa |
| dziewięć | O2 SNSR | 15A | Czujnik tlenu |
| dziesięć | FR SNSR | 15A | Czujniki układu sterowania układem napędowym |
| jedenaście | TRĄBIĆ | 15A | trąbić |
| 12 | KOLEJKA LP | 20A | Światła tylne |
| 13 | PODKŁADKA H / LP | 20A | Spryskiwacze reflektorów |
| czternaście | CZY JESTEŚ | 20A | Elektroniczny system przepustnicy |
| piętnaście | MGŁA LP (FR) | 15A | Światło przeciwmgielne (przód) |
| szesnaście | Wysoki/dolny (wysoki) | 15A | Latarnia morska (na górze) |
| 17 | ZAPASOWY | 30A | zapasowy bezpiecznik |
| 18 | ZAPASOWY | 20A | zapasowy bezpiecznik |
| dziewiętnaście | ZAPASOWY | 15A | zapasowy bezpiecznik |
| dwadzieścia | ZAPASOWY | 10 A | zapasowy bezpiecznik |
| 21 | WENTYLATOR MTR | 30A | Silnik dmuchawy |
| 22 | S / GORĄCE | 30A | Podgrzewane siedzenie |
| 23 | NIE | 20A | Wzmacniacz radiowy |
| 24 | DRL | 15A | Pożary dzienne |
| 25 | H / LP (LO-RH) | 15A | Reflektor (światło mijania prawy) |
| 26 | P/TOPU-1 | 30A | Cała instalacja elektryczna |
| 27 | ECU | 10 A | Jednostka sterująca silnika |
| 28 | ECS | 15A | Zawieszenie sterowane elektronicznie |
| 0 | NIEUŻYWANY | Nieużywany | |
| C / WENTYLATOR | 20A | Wentylator skraplacza | |
| P / OBLĘŻENIE (FR) | 30A | Fotel elektryczny (przód) | |
| IGN SW-1 | 30A | Stacyjka | |
| ABS 2 | 30A | System antywłamaniowy | |
| ABS 1 | 30A | System antywłamaniowy | |
| IGN SW-2 | 30A | Stacyjka | |
| R / WENTYLATOR | 30A | Wentylator chłodnicy | |
| H / LP (LO-LH) | – | Przekaźnik reflektorów (światło mijania lewe) | |
| POMPA PALIWOWA | – | Przekaźnik pompy paliwa | |
| TRĄBIĆ | – | Przekaźnik klaksonowy | |
| ZACZĄĆ | – | Przekaźnik rozruchu silnika | |
| A / KON | – | Przekaźnik klimatyzacji | |
| WENTYLATOR A/KON-1 | – | Przekaźnik wentylatora klimatyzatora | |
| Wysoki/dolny (wysoki) | – | Przekaźnik reflektorów (światła drogowe) | |
| R / WENTYLATOR | – | Przekaźnik wentylatora chłodnicy | |
| MGŁA LP (FR) | – | Przekaźnik świateł przeciwmgielnych (przód) | |
| KOLEJKA LP | – | Przekaźnik światła tylnego | |
| WYCIERACZKA (BA) | – | Przekaźnik wycieraczek (niski) | |
| A / CON WENTYLATOR-2 | – | Przekaźnik wentylatora klimatyzatora |
Główny bezpiecznik (BATT (60A) i ALT (140A))
2007, 2008, 2009
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2007, 2008, 2009)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| B / ALARM | 10 A | Alarm |
| TORBA | 15A | Nadmuchiwana torba |
| C / LŻEJSZY | 20A | Zapalniczka |
| S / GORĄCE | 10 A | Podgrzewane siedzenie |
| P/WDW(RH) | 20A | Okno elektryczne (prawe) |
| P / UCHWYT | 15A | Wspomaganie kierownicy |
| T / SIG SEC | 15A | Włącz sygnał |
| VERRE HTD | 30A | Odmrażacz |
| OTWÓRZ SKRZYNIĘ | 15A | Otwieracz do pokrywy bagażnika |
| GRUPA | 10 A | Grupa |
| A/SAC IND | 10 A | Wskaźnik poduszki powietrznej |
| P / WYJŚCIE | 25A | Gniazdko elektryczne |
| JEDNOSTKA LAN | 10 A | Jednostka sieciowa |
| KURTYNA (RR) | 15A | Kurtyna elektryczna (tył) |
| MGŁA LP (RR), PIC | 15A | Światło przeciwmgielne (tylne), dowód osobisty |
| F / POKRYWA OTWARTA | 15A | Otwieracz korka wlewu paliwa |
| P / Oblężenie (ARR) | 30A | Fotel elektryczny (tył) |
| B / ALARM | 10 A | Alarm |
| ZATRZYMAJ LP | 15A | Światło hamowania |
| KOMPUTER POKŁADOWY | 10 A | Komputer pokładowy |
| B/UP LP | 10 A | Światło cofania |
| ONZ V | 10 A | audio |
| H/LP | 10 A | Reflektor |
| A / KON | 10 A | System klimatyzacji |
| P / WDW (lewostronny) | 20A | Okno elektryczne (lewe) |
| KOLEJKA LP (DR) | 10 A | Światło tylne (prawe) |
| ZWROT POWIADOMIENIE | 10 A | Ostrzeżenie o powrocie |
| DR LP | 10 A | Lampka uprzejmości drzwi |
| HTD LUSTRA | 15A | Odszranianie lusterek zewnętrznych |
| FR SNSR | 10 A | Czujniki układu sterowania układem napędowym |
| T / REDUKTOR | 10 A | Reduktor napięcia pasa bezpieczeństwa |
| ZEGAR | 10 A | Zegar |
| WYCIERACZKA | 25A | Wycieraczka (przód) |
| EPS | 10 A | Elektroniczne wspomaganie kierownicy |
| KOLEJKA LP (LH) | 10 A | Światło tylne (lewe) |
| POKÓJ LP | 10 A | Lampa pokojowa |
| AV, HORLOG | 15A | Dźwięk, zegar |
| JEDNOSTKA LAN | 10 A | Jednostka sieciowa |
| TPMS | 15A | System monitorowania ciśnienia opon |
| PODKŁADKA H / LP | 20A | Spryskiwacze reflektorów |
| POŁĄCZENIE BOCZNIKOWE | – | Przełącznik światła |
| ZASILANIE / PODŁĄCZENIE | – | Przewód zasilający |
Komora silnika
Reklamy reklamowe
Przypisanie bezpiecznika_przekaźnika w komorze silnika (2007, 2008, 2009)
| Nie. | Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|---|
| jeden | POMPA PALIWOWA | 20A | Pompa paliwowa |
| 2 | H / LP (LO-LH) | 15A | Latarnia morska (na dole po lewej) |
| 3 | abs | 10 A | System antywłamaniowy |
| 4 | CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa |
| pięć | A / Z KOMP | 10 A | Sprężarka klimatyzacji |
| 6 | W M | 20A | Przekaźnik kontroli automatycznej skrzyni biegów |
| 7 | GŁÓWNY | 20A | Przekaźnik jednostki sterującej silnika |
| osiem | O2 SNSR | 15A | Czujnik tlenu |
| dziewięć | EGR | 15A | Czujniki układu sterowania układem napędowym |
| dziesięć | TRĄBIĆ | 15A | trąbić |
| jedenaście | KOLEJKA | 20A | Światła tylne |
| 12 | SZYBERDACH | 20A | Szyberdach |
| 13 | P / Oblężenie (DR) | 20A | Fotel elektryczny (prawy) |
| czternaście | MGŁA LP (FR) | 15A | Światło przeciwmgielne (przód) |
| piętnaście | Wysoki/dolny (wysoki) | 15A | Latarnia morska (na górze) |
| szesnaście | ZAPASOWY | 30A | zapasowy bezpiecznik |
| 17 | ZAPASOWY | 20A | zapasowy bezpiecznik |
| 18 | ZAPASOWY | 15A | zapasowy bezpiecznik |
| dziewiętnaście | ZAPASOWY | 10 A | zapasowy bezpiecznik |
| dwadzieścia | P / oblężenie (lewo) | 30A | Fotel elektryczny (lewy) |
| 21 | NIE | 20A | Wzmacniacz radiowy |
| 22 | DRL | 15A | Pożary dzienne |
| 23 | H / LP (LO-RH) | 15A | Reflektor (światło mijania prawy) |
| 24 | I/P B+ | 30A | Cała instalacja elektryczna |
| 25 | ECU | 10 A | Jednostka sterująca silnika |
| 26 | WTRYSKIWACZ | 10 A | Wtryskiwacz |
| 27 | ECS | 15A | Zawieszenie sterowane elektronicznie |
| MIŁOŚNIK | 40A | Silnik dmuchawy | |
| IGN 1 | 30A | Stacyjka | |
| ABS 2 | 30A | System antywłamaniowy | |
| ABS 1 | 30A | System antywłamaniowy | |
| IGN 2 | 30A | Stacyjka | |
| RÓJ | 30A | Podgrzewane siedzenie | |
| H / LP (LO-LH) | Przekaźnik reflektorów (światło mijania lewe) | ||
| POMPA PALIWOWA | Przekaźnik pompy paliwa | ||
| TRĄBIĆ | Przekaźnik klaksonowy | ||
| ZACZĄĆ | Przekaźnik rozruchu silnika | ||
| A / KON | Przekaźnik klimatyzacji | ||
| Wysoki/dolny (wysoki) | Przekaźnik reflektorów (światła drogowe) | ||
| MGŁA LP (FR) | Przekaźnik świateł przeciwmgielnych (przód) | ||
| KOLEJKA LP | Przekaźnik światła tylnego | ||
| WYCIERACZKA | Przekaźnik wycieraczek | ||
| BĘBNY | 60A | Alternator, akumulator | |
| WSZYSTKO | 150A | Alternator | |
| CHŁODZENIE | 60A | Miłośnik |
Topliwy zleceniodawca
