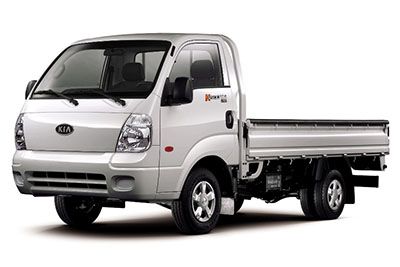

W tym artykule rozważymy czwartą generację KIA Bongo (zwaną również – Frontier, K2500, 2700), dostępną od 2005 roku do dnia dzisiejszego. Tutaj znajdziesz schemat skrzynki bezpieczników KIA Bongo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników KIA K2500 / 2700 / Bongo / Frontier 2005-2018
Bezpiecznik (gniazdo) zapalniczki KIA K2500 / 2700 / Bongo / Frontier znajduje się w skrzynce bezpieczników na tablicy rozdzielczej (patrz bezpiecznik „ZAPALNICZKA”).
Lokalizacja skrzynki bezpieczników
Ten pojazd jest wyposażony w dwa panele bezpieczników, jeden umieszczony w ochraniaczu kolan po stronie kierowcy, drugi na ramie po stronie kierowcy.
Panel
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Główna skrzynka bezpieczników
Pojazdy z kierownicą po lewej stronie: Główna skrzynka bezpieczników znajduje się między przednią oponą a tylną oponą po stronie kierowcy.
Pojazdy z kierownicą po prawej stronie: zespół bezpieczników i przekaźników znajduje się między przednią oponą a tylną oponą po stronie pasażera.
Wewnątrz pokryw skrzynek bezpieczników znajduje się etykieta bezpiecznika opisująca nazwę i pojemność bezpiecznika.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2005, 2006, 2007
Panel
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PAMIĘĆ | 15A | Bezpiecznik pamięci |
| WEJŚCIE | 10 A | Uruchom silnik |
| LAMPA B/GÓRA | 10 A | Światło cofania |
| FR | 15A (2,5L) / 10A (2,7L, 3,0L) | Jednostka sterująca silnika |
| GRUPA | 10 A | Grupa |
| T / SIG | 10 A | Włącz sygnał |
| STEROWANIE OGRZEWANIEM | 10 A | Jednostka sterująca ogrzewaniem |
| MODUŁ | 10 A | ETACS |
| OGRZEWANIE PALIWA | 15A | Jednostka sterująca ogrzewaniem |
| WYCIERACZKA | 15A | Wycieraczka |
| ZAPALNICZKA | 15A | Zapalniczka |
| CAC | 10 A | Akcesorium |
| HLLD | 10 A | Urządzenie do poziomowania reflektorów (jeśli dotyczy) |
| ZAMEK | 20A | Centralny zamek (jeśli dotyczy) |
| ZATRZYMANIE LAMPY | 10 A | Światło hamowania |
| TRĄBIĆ | 10 A | trąbić |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | 15A | Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| ŚWIATŁO PRZECIWMGIELNE | 15A | Przednie światło przeciwmgielne (jeśli jest w wyposażeniu) |
| RYZYKO | 15A | Światła awaryjne |
| KLUCZ ILUMI | 10 A | Podświetlenie klawiszy (jeśli dotyczy) |
| ILUMI | 10 A | Oświetlenie |
| ŚWIATŁA TYLNE | 10 A | Światła tylne |
Główna skrzynka bezpieczników
Reklamy reklamowe
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZAPASOWY | 25A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| BTN1 | 30A | Przekaźnik ogonowy |
| MIŁOŚNIK | 30A | Silnik dmuchawy |
| COND | 20A | Przekaźnik wentylatora skraplacza (jeśli dotyczy) |
| WENTYLATOR CI | 20A (2,5L) / – (2,7L, 3,0L) | Wentylator chłodnicy międzystopniowej (jeśli dotyczy) |
| RR HTD | 20A | Odmrażacz tylnej szyby (jeśli jest w wyposażeniu) |
| IGN2 | 30A | Zapłon |
| GŁÓWNY | 100A | Topliwy zleceniodawca |
| IGN1 | 30A | Zapłon |
| BTN2 | 30A | Główny przekaźnik |
| WSZYSTKO | 10 A | Alternator (jeśli jest na wyposażeniu) |
| A / KON | 10 A | Klimatyzacja (jeśli jest w wyposażeniu) |
| ECU | 15A | Jednostka sterująca silnika (jeśli dotyczy) |
| P / W (TYŁ) | 25A | Elektryczna szyba tylna (jeśli jest w wyposażeniu) |
| P/W (FRT) | 25A | Elektryczna szyba przednia (jeśli jest w wyposażeniu) |
| H/BP(RH) | 15A | Phare (RH) |
| H/LP(LH) | 15A | Phare (LH) |
| POŁYSK HTR | 60A | Przekaźnik podgrzewania |
2008, 2009, 2010, 2011
Panel
Reklamy reklamowe
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PAMIĘĆ | 15A | Bezpiecznik pamięci |
| WEJŚCIE | 10 A | Uruchom silnik |
| LAMPA B/GÓRA | 10 A | Światło cofania |
| FR | 10A (2,5L, 2,9L) / 15A (2,7L, 3,0L) | Jednostka sterująca silnika |
| GRUPA | 10 A | Grupa |
| T / SIG | 10 A | Włącz sygnał |
| STEROWANIE OGRZEWANIEM | 10 A | Jednostka sterująca ogrzewaniem |
| MODUŁ | 10 A | ETACS |
| OGRZEWANIE PALIWA | 15A | Jednostka sterująca ogrzewaniem |
| WYCIERACZKA | 15A | Wycieraczka |
| ZAPALNICZKA | 15A | Zapalniczka |
| CAC | 10 A | Akcesorium |
| HLLD | 10 A | Urządzenie do poziomowania reflektorów (jeśli dotyczy) |
| ZAMEK | 20A | Centralny zamek (jeśli dotyczy) |
| ZATRZYMANIE LAMPY | 10 A | Światło hamowania |
| TRĄBIĆ | 10 A | trąbić |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | 10 A | Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| ŚWIATŁO PRZECIWMGIELNE | 15A | Przednie światło przeciwmgielne (jeśli jest w wyposażeniu) |
| RYZYKO | 15A | Światła awaryjne |
| KLUCZ ILUMI | 10 A | Podświetlenie klawiszy (jeśli dotyczy) |
| ILUMI | 10 A | Oświetlenie |
| ŚWIATŁA TYLNE | 10 A | Światła tylne |
Reklamy reklamowe
Główna skrzynka bezpieczników
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZAPASOWY | 25A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| BTN1 | 30A | Przekaźnik ogonowy |
| MIŁOŚNIK | 30A | Silnik dmuchawy |
| COND | 20A | Przekaźnik wentylatora skraplacza (jeśli dotyczy) |
| WENTYLATOR l / C | 20A (2,5L) / – (2,7L, 2,9L, 3,0L) | Wentylator chłodnicy międzystopniowej (jeśli dotyczy) |
| RR HTD | 20A | Odmrażacz tylnej szyby (jeśli jest w wyposażeniu) |
| IGN2 | 30A | Zapłon |
| TOPLICZNY ZASADNIK | 100A | Topliwy zleceniodawca |
| IGN1 | 30A | Zapłon |
| BTN2 | 30A | Główny przekaźnik |
| WSZYSTKO | 10 A | Alternator (jeśli jest na wyposażeniu) |
| A / KON | 10 A | Klimatyzacja (jeśli jest w wyposażeniu) |
| ECU | 15A | Jednostka sterująca silnika (jeśli dotyczy) |
| P/WIN (TYŁ) | 25A | Elektryczna szyba tylna (jeśli jest w wyposażeniu) |
| P/WIN (Francja) | 25A | Elektryczna szyba przednia (jeśli jest w wyposażeniu) |
| H/BP(RH) | 15A | Phare (RH) |
| H/LP(LH) | 15A | Phare (LH) |
| BLASK | 60A | Przekaźnik podgrzewania |
2013, 2014
Reklamy reklamowe
Panel
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| ZŁĄCZE ZASILANIA (PAMIĘĆ) | 15A | Zestaw wskaźników, moduł sterowania ogrzewaniem, ETACM, reflektor, lampa centralna (4-drzwiowa), przełącznik ostrzegawczy drzwi |
| ZACZĄĆ | 10 A | ECM, przekaźnik rozrusznika |
| A/SAC IND | 10 A | Klaster instrumentów |
| TORBA | 15A | Moduł sterujący SRS |
| B/UP LP | 10 A | Włącznik świateł cofania, tylny klakson wspomagania parkowania |
| IG 1 | 15A | ECM, czujnik ostrzegawczy filtra paliwa, czujnik prędkości pojazdu, moduł sterujący ABS, czujnik przepływu powietrza, pompa wtryskowa paliwa, alternator |
| GRUPA | 10 A | ETACM, zestaw wskaźników, rezystancja alternatora |
| T / SIG | 10 A | Przełącznik zagrożenia |
| A / KON | 10 A | Przekaźnik dmuchawy, moduł sterujący nagrzewnicy |
| MODUŁ | 10 A | Przekaźniki FOG LP FRT / RR |
| GAŹNIK HTR | 10 A | Przekaźnik HTR PALIWO |
| WYCIERACZKA | 20A | Silnik wycieraczek, przełącznik wielofunkcyjny (wycieraczka) |
| HLLD | 10 A | Przełącznik poziomowania reflektorów, siłownik poziomowania reflektorów LH / RH |
| ZAPALNICZKA | 15A | Zapalniczka |
| CAC | 10 A | audio |
| ZABLOKUJ DR | 20A | Skrzynka przekaźników ICM (przekaźnik blokady/odblokowania drzwi) |
| ZATRZYMANIE LAMPY | 10 A | Przekaźnik sygnału zatrzymania, złącze łącza danych |
| TRĄBIĆ | 10 A | Przekaźnik klaksonowy |
| BROUILLARD LP RR | 10 A | Przekaźnik MGŁA LP RR |
| MGŁA LP FRT | 15A | Relais FOG LP FRT |
| PODPARCIE LĘDŹWI | 15A | Przełącznik podparcia lędźwiowego kierowcy |
| DRL | 10 A | Moduł sterowania DRL |
| RYZYKO | 15A | Przełącznik zagrożeń, skrzynka przekaźników ICM (przekaźnik zagrożeń) |
| KLUCZ ILUMI | 10 A | Przełącznik ostrzegawczy drzwi |
| AUDIO | 15A | audio |
| ŚWIATŁO TYLNE (LH) | 10 A | Moduł sterowania nagrzewnicą, audio, zestaw wskaźników, przełącznik wielofunkcyjny, przełącznik niebezpieczeństwa, przełącznik szyby głównej / pasażera, lewa tylna lampa zespolona, przełącznik poziomu reflektorów, gniazdo AUX i USB, lewa pozycja tylnego światła, tylny przełącznik odmgławiacza |
| ŚWIATŁO TYLNE (DR) | 10 A | Światło rejestracyjne, prawe tylne światło zespolone, prawe światło boczne |
| H / LAMPA (LH) | 15A | Lampa przednia LH |
| H / LAMPA (prawa) | 15A | Reflektor prawy, zestaw wskaźników |
Główna skrzynka bezpieczników (2,5 l)
Reklamy reklamowe
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| BEZPIECZNIK: | ||
| GŁÓWNY | 100A | Alternator |
| B+ 1 | 40A | Przekaźnik P / WIN, skrzynka przyłączeniowa I / P (bezpiecznik – DRL, NIEBEZPIECZEŃSTWO) |
| MIŁOŚNIK | 30A | Przekaźnik dmuchawy |
| C / WENTYLATOR | 30A | Przekaźnik C / WENTYLATOR |
| GAŹNIK HTR | 30A | Przekaźnik HTR PALIWO |
| IG 2 | 40A | Stacyjka |
| WENTYLATOR I/C | 20A | Przekaźnik wentylatora I/C |
| IG 1 | 40A | Przełącznik zapłonu, przekaźnik rozrusznika |
| B+2 | 40A | Skrzynka przyłączeniowa I/P (przekaźnik TAIL LP, bezpiecznik – TYLNE ŚWIATŁO (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP) |
| ABS 1 | 30A | Moduł sterujący ABS |
| ABS 2 | 30A | Moduł sterujący ABS |
| BLASK | 60A | Przekaźnik ŚWIETLNY |
| ECU | 30A | Główny przekaźnik |
| BEZPIECZNIK: | ||
| A / KON | 10 A | Przekaźnik A/CON |
| 1 ecu | 15A | Przekaźnik wentylatora I/C, przekaźnik A/CON, przekaźnik C/FAN, ECM, elektromagnes WGT, włącznik świateł hamowania, przekaźnik GLOW, moduł immobilizera |
| P / WDW (FR) | 25A | Przełącznik podnośnika szyby głównej/pasażera |
Główna skrzynka bezpieczników (2,7L / 3,0L)
| Nazwisko | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| BEZPIECZNIK: | ||
| GŁÓWNY | 100A | Alternator |
| BTN 1 | 30A | Przekaźnik P / WIN, skrzynka przyłączeniowa I / P (bezpiecznik – KEY ILLUMI, NIEBEZPIECZEŃSTWO) |
| MIŁOŚNIK | 30A | Przekaźnik dmuchawy |
| COND | 20A | Przekaźnik COND |
| RR HTD | 20A | Przekaźnik RR HTD |
| IGN 2 | 30A | Stacyjka |
| IGN 1 | 30A | Przełącznik zapłonu, przekaźnik rozrusznika |
| BTN 2 | 30A | Skrzynka przyłączeniowa I/P (przekaźnik TAIL LP, bezpiecznik – TYLNE ŚWIATŁO (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP) |
| POŁYSK HTR | 60A | Przekaźnik ŚWIETLNY |
| BEZPIECZNIK: | ||
| A / KON | 10 A | Przekaźnik A/CON |
| P / WDW (FR) | 25A | Przełącznik podnośnika szyby głównej/pasażera |
2015
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2015)
Reklamy reklamowe
Główna skrzynka bezpieczników
Przyporządkowanie bezpieczników w głównej skrzynce bezpieczników (2,5 l) (2015)
Przyporządkowanie bezpieczników w głównej skrzynce bezpieczników (2,7L / 3,0L) (2015)
2017
Panel
Reklamy reklamowe
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2,5L / 2,4L LPG) (2017)
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2,7L / 3,0L) (2017)
Główna skrzynka bezpieczników
Reklamy reklamowe
Przyporządkowanie bezpieczników w głównej skrzynce bezpieczników (2,5L / 2,4L LPG) (2017)
Przyporządkowanie bezpieczników w głównej skrzynce bezpieczników (2,7L / 3,0L) (2017)
