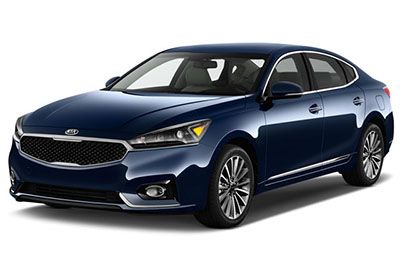

W tym artykule rozważymy drugą generację KIA Cadenza (YG), dostępną od 2017 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Cadenza 2017, 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników KIA Cadenza 2017-2019…
Bezpieczniki zapalniczki (gniazdo) KIA Cadenza znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „POWER OUTLET” ( przednie gniazdo, tylne gniazdo )) oraz w skrzynce bezpieczników w komorze silnika (patrz „POWER OUTLET1 ” i „POWER OUTLET2” (przednie gniazdo zasilania i bezpieczniki zapalniczki).
Lokalizacja skrzynki bezpieczników
Panel
Zawsze ustawiaj bezpiecznik w pozycji ON przed użyciem pojazdu. Jeśli ustawisz przełącznik w pozycji OFF, niektóre elementy, takie jak audio i zegar cyfrowy, muszą zostać zresetowane, a nadajnik (lub inteligentny kluczyk) może nie działać prawidłowo. Gdy przełącznik jest wyłączony, na zestawie wskaźników wyświetla się lampka ostrzegawcza. Zawsze ustawiaj wyłącznik bezpiecznika w pozycji ON podczas prowadzenia pojazdu. Jeśli przełącznik znajduje się w pozycji „OFF”, w grupie zostanie wyświetlony wskaźnik ostrzegawczy.
Komora silnika
Topliwy zleceniodawca
Schematy skrzynek bezpieczników
Reklamy reklamowe
2017, 2018, 2019
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| MODUŁ 7 | 10 A | Moduł drzwi kierowcy, moduł drzwi pasażera |
| ZAPASOWY | 10 A | Zapasowy |
| MODUŁ 3 | 10 A | Przełącznik świateł hamowania, BCM (moduł sterowania nadwozia), przełącznik trybu sportowego |
| MODUŁ 5 | 10 A | Przełącznik konsoli, radar martwego pola lewego/prawego uchwytu bocznego, BCM (moduł sterowania nadwoziem), inteligentny tempomat, przełącznik poduszki powietrznej, przełącznik wlewu paliwa i otwierania bagażnika, jednostka ostrzegająca o opuszczeniu pasa ruchu, moduł teleskopu przechyłu i kierownicy |
| IG1 | 25A | Blok PCB (płytka drukowana) |
| MDPS | 7,5A | Jednostka MDPS (wspomaganie kierownicy) |
| MODUŁ 6 | 10 A | Przełącznik klimatyzacji, moduł klimatyzacji, lusterko elektrochromowe, lewy / prawy uchwyt reflektora, moduł automatycznego poziomowania reflektorów, moduł sterujący podgrzewaniem przedniego siedzenia, moduł sterujący podgrzewaniem fotela wentylacyjnego z przodu, moduł sterujący podgrzewaniem tylnych siedzeń, jednostka główna audio/wideo i nawigacja, kierowca Zintegrowany moduł systemu pamięci, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, uniwersalne złącze sterujące |
| GRUPA | 10 A | Zestaw wskaźników, wyświetlacz head-up |
| PODUSZKA POWIETRZNA | 15A | Moduł sterujący SRS (Dodatkowy system przytrzymujący) |
| MULTIMEDIA 1 | 20A | IGPM (zintegrowany moduł sterowania zasilaniem bramy), główna jednostka audio/wideo i nawigacja |
| A/SAC IND | 7,5A | Przełącznik klimatyzacji, zestaw wskaźników |
| MODUŁ 4 | 10 A | Inteligentny moduł sterowania kluczem, moduł immobilizera |
| ZAPAS 2 | 10 A | Zapasowy |
| A / KON | 7,5A | Przełącznik klimatyzacji, moduł sterujący klimatyzacji, jonizator, blok zacisków w maszynowni (przekaźnik dmuchawy) |
| PAMIĘĆ 1 | 10 A | Wyświetlacz przezierny, zestaw wskaźników, ładowarka bezprzewodowa, zegar analogowy, BCM (moduł sterowania nadwozia), czujnik deszczu, moduł drzwi kierowcy, moduł bagażnika zasilania, moduł drzwi pasażera, przełącznik klimatyzacji, moduł sterowania klimatyzacją, wskaźnik bezpieczeństwa |
| PAMIĘĆ 2 | 15A | Moduł drzwi kierowcy |
| PAMIĘĆ 3 | 10 A | Moduł drzwi pasażera |
| ZACZĄĆ | 7,5A | Przełącznik zakresu mostu pędnego, ECM (moduł sterujący silnika) |
| KIERUNEK GRZANIA | 15A | BCM (moduł sterujący nadwozia) |
| MODUŁ 9 | 7,5A | Jednostka widoku panoramicznego, moduł sterujący ogrzewaniem tylnego siedzenia, moduł sterujący ogrzewaniem przedniego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego |
| PRALKA | 15A | Przełącznik wielofunkcyjny |
| LAMPA WEWNĘTRZNA | 10 A | Lampa schowka, lampa nożna pasażera, lampa nożna kierowcy, lampa bagażnika, lewa rączka boczna / prawa rączka boczna przednia lampka sufitowa, lampa sufitowa, lampa komorowa, tylna lampa osobowa lewa rączka/prawa rączka boczna |
| ZAMEK | 20A | Przekaźnik blokady drzwi/odblokowania |
| S/GRZEJNIK (FR) | 25A | Moduł sterujący ogrzewaniem przedniego siedzenia, moduł sterujący przedniego siedzenia wentylacyjnego |
| INTELIGENTNY KLUCZ 2 | 10 A | Włącznik / wyłącznik przycisk |
| PRZEŁĄCZNIK HAMULCA | 10 A | Wyłącznik światła hamowania, moduł immobilizera, moduł sterowania inteligentnym kluczykiem |
| NIE | 30A | AMP (wzmacniacz) |
| P / OKNO (DR) | 25A | Moduł elektrycznego podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej po prawej stronie |
| DACH SŁONECZNY 1 | 20A | Sterownik szyberdachu (szkło) |
| PIEŃ | 10 A | Przekaźnik bagażnika, przełącznik napełniania i zwalniania bagażnika, blok zacisków w komorze silnika (przekaźnik pokrywy paliwa) |
| MULTIMEDIA 2 | 10 A | Monitor przedni |
| SKRZYNKA ELEKTRYCZNA | 30A | Moduł skrzynki zasilającej |
| S / OGRZEWANIE (RR) | 25A | Moduł sterujący ogrzewaniem tylnego siedzenia |
| ZAPASOWE 1 | 10 A | Zapasowy |
| P / OKNO (LEWO) | 25A | Przełącznik tylnej szyby bocznej lewej klamki, moduł elektrycznego podnośnika szyby kierowcy |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| SŁONECZNY DACH 2 | 20A | Sterownik szyberdachu (rolka) |
| UCHWYT ZASILANIA | 15A | Moduł przechyłu kierownicy i teleskopu |
| B / RÓŻ RÓG | 10 A | Przekaźnik klaksonu antykradzieżowego |
| INTELIGENTNY KLUCZ 1 | 15A | Inteligentny moduł sterowania kluczem |
| MODUŁ 1 | 7,5A | Złącze łącza danych, wyłącznik awaryjny, przełącznik konsoli |
| P / Oblężenie (DRV) | 30A | Przełącznik ręczny fotela kierowcy, zintegrowany moduł systemu pamięci kierowcy |
| WTYCZKA | 20A | Przednie gniazdo zasilania, tylne gniazdo zasilania |
| MODUŁ 2 | 10 A | AMP (wzmacniacz), jednostka widoku przestrzennego, BCM (moduł sterowania nadwoziem), moduł sterowania klimatyzacją, zegar analogowy, ładowarka bezprzewodowa, przełącznik klimatyzacji, moduł sterowania kluczykiem inteligentnym, monitor przedni, wideo i nawigacja jednostki głównej audio/nawigacja, terminal w maszynowni blok (przekaźnik gniazdkowy), ładowarka USB |
| ZAPASOWY | 10 A | Zapasowy |
| MODUŁ 8 | 7,5A | BCM (moduł sterujący nadwozia), moduł sterujący inteligentnego klucza |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| MDPS | 80A | JEDNOSTKA MDPS (silnik wspomagania kierownicy) |
| B+2 | 60A | IGPM (zintegrowany moduł sterowania zasilaniem bramy) |
| MIŁOŚNIK | 50A | Przekaźnik dmuchawy |
| B+3 | 50A | IGPM (zintegrowany moduł sterowania zasilaniem bramy) |
| PODGRZEWANY TYŁ | 50A | Przekaźnik tylnej grzałki |
| ABS1 | 40A | Moduł ESC (elektroniczna kontrola stabilności) |
| IG2 | 30A | Bez kluczyka inteligentnego: przekaźnik rozrusznika, wyłącznik zapłonu; Z inteligentnym kluczem: przekaźnik rozrusznika |
| B+5 | 80A | WYCIERACZKA1, KLAKSON, ECU2, POMPA PALIWA, przekaźnik sterujący silnika |
| B+1 | 60A | IGPM (zintegrowany moduł sterowania zasilaniem bramy) |
| WENTYLATOR CHŁODZĄCY 2 | 60A | Przekaźnik wentylatora chłodzącego 1, przekaźnik wentylatora chłodzącego 2 |
| B+4 | 50A | IGPM (zintegrowany moduł sterowania zasilaniem bramy) |
| GNIAZDO ZASILANIA1 | 40A | Przekaźnik gniazda |
| IG1 | 40A | Bez inteligentnego kluczyka: wyłącznik zapłonu; Z inteligentnym kluczykiem: wyłącznik zapłonu 1, przekaźnik ACC |
| ABS2 | 30A | Moduł sterujący ESC (elektroniczna kontrola stabilności), wszechstronne złącze sterujące |
| BEZPIECZNIKI: | ||
| TCU1 | 15A | TCM (moduł kontroli skrzyni biegów) |
| REJS | 10 A | Inteligentna jednostka tempomatu |
| liceum | 10 A | Czujnik baterii |
| ODLODZENIE | 20A | Przedni przekaźnik odszraniania |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
| WYCIERACZKA2 | 10 A | BCM (moduł sterujący nadwozia), ECM (moduł sterujący silnika) |
| PODGRZEWANE LUSTERKO | 10 A | Przełącznik klimatyzacji, elektryczne lusterko zewnętrzne kierowcy/pasażera |
| ECU3 | 10 A | ECM (moduł sterowania silnikiem) |
| GNIAZDO ZASILANIA2 | 20A | Przednie gniazdo zasilania i zapalniczka |
| TRĄBIĆ | 20A | Przekaźnik klaksonowy |
| WYCIERACZKA1 | 30A | Przekaźnik mocy wycieraczek |
| TCU2 | 15A | TCM (moduł kontroli skrzyni biegów), przełącznik zakresu mostu pędnego |
| ABS3 | 10 A | Moduł ESC (elektroniczna kontrola stabilności) |
| GNIAZDO ZASILANIA3 | 20A | Nieużywany |
| LAMPA B/GÓRA | 10 A | Lusterko wsteczne elektrochromowe, lampa zespolona tylna (wewnętrzna) po lewej stronie klamki / po stronie prawej klamki |
| CZUJNIK1 | 15A | Czujnik tlenu nr 1 ~ nr 4 |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa nr 1 ~ nr 6 |
| ECU2 | 10 A | ECM (moduł sterowania silnikiem) |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| ECU1 | 20A | ECM (moduł sterowania silnikiem) |
| WTRYSKIWACZ | 15A | Nieużywany |
| CZUJNIK2 | 10 A | Zawór elektromagnetyczny o zmiennym wlocie nr 1, nr 2, termostat elektroniczny, zawór elektromagnetyczny kontroli przedmuchu, zawór odcinający kanistra, zawór elektromagnetyczny ciśnienia oleju, zawór sterujący oleju nr 1 ~ nr 4, przekaźnik wentylatora chłodzącego1, przekaźnik wentylatora chłodzącego2, przekaźnik pompy paliwa |
Reklamy reklamowe
Przypisanie przekaźnika
| Nazwa przekaźnika | Stożek |
|---|---|
| Przekaźnik dmuchawy | MINI |
| Przekaźnik wentylatora chłodzącego1 | MINI |
| Przekaźnik wentylatora chłodzącego2 | MINI |
| Przekaźnik gniazda | MIKRO |
| Uruchom przekaźnik | MIKRO |
| Przedni przekaźnik odszraniania | MIKRO |
| Przekaźnik uzupełniania paliwa | MIKRO |
| Przekaźnik tylnej grzałki | MINI |
Główny bezpiecznik (osłona zacisków akumulatora)
