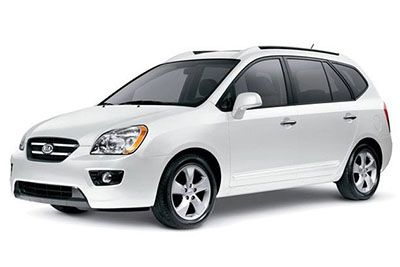

W tym artykule rozważamy drugą generację KIA Carens (UN), produkowanej od 2007 do 2013. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Carens 2007, 2008, 2009, 2010, 2011, 2012 i 2013 , uzyskaj informacje na temat położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Układ bezpieczników KIA Carens 2007-2013
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Carens znajdują się w skrzynce bezpieczników deski rozdzielczej (patrz bezpieczniki „C / LIGHTER” – Zapalniczka, „P / OUTLET FR” – Przednie gniazdo zasilania) oraz w skrzynce bezpieczników w komorze silnika ( Bezpiecznik „ACC SOCKET” – tylne gniazdo zasilania).
Lokalizacja skrzynki bezpieczników
Panel
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Topliwy zleceniodawca
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Przyporządkowanie bezpieczników na tablicy rozdzielczej
Reklamy reklamowe
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| AUDIO | 15A | audio |
| PAMIĘĆ | 15A | BCM, zegar cyfrowy, składany przekaźnik lusterek, zestaw wskaźników, lampa nastrojowa, lampa przeciwsłoneczna, przełącznik ostrzegawczy drzwi, moduł klimatyzacji |
| MIRR HTD | 10 A | Silnik i odmgławiacz lusterek zewnętrznych, moduł klimatyzacji |
| TORBA | 15A | Moduł sterujący SRS |
| D / ZEGAR | 10 A | Przełącznik elektrycznego lusterka zewnętrznego, audio, BCM, zegar cyfrowy, moduł sterowania blokadą klawiszy bankomatu; |
| A/ODŁADZACZ | 15A | Przekaźnik odmgławiacza przedniej szyby |
| GRUPA | 10 A | Klaster przyrządów, rezystor wstępnego wzbudzenia |
| ŚWIADEK | 10 A | Zegar cyfrowy, wyłącznik PAB |
| C / LŻEJSZY | 15A | Zapalniczka |
| A/SAC IND | 10 A | Klaster instrumentów |
| MODUŁ 1 | 10 A | Moduł sterujący blokadą klawiszy ATM, czujnik kąta skrętu, klaster, tylny klakson, przełącznik ESP, BCM, moduł sterowania oświetleniem automatycznym; |
| P / WYJŚCIE FR | 20A | Przednie gniazdo zasilania |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| T / SIG | 10 A | Przełącznik zagrożenia |
| WYCIERACZKI | 15A | Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej, przełącznik wielofunkcyjny |
| H/LP | 10 A | Przekaźnik reflektora, czujnik AQS, siłownik HLLD, przekaźnik podgrzewacza PTC nr 2, nr 3, przekaźnik podgrzewacza filtra paliwa |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| A / KON | 10 A | Moduł sterowania klimatyzacji, przekaźnik dmuchawy |
| PRZEDNIA WYCIERACZKA | 25A | Przekaźnik wycieraczek, silnik wycieraczek, przełącznik wielofunkcyjny |
| MODUŁ-2 | 10 A | Szyberdach, czujnik deszczu, przekaźnik ogrzewania siedzeń, elektryczne lusterko chromowane, BCM |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| KOLEJKA-DR | 10 A | Prawy przedni reflektor, prawe tylne światło zespolone, światło licencyjne, moduł sterujący DRL, oświetlenie deski rozdzielczej; |
| T / DRZWI OTWARTE | 15A | Przełącznik klapki wlewu paliwa, przekaźnik tylnej klapy |
| ZATRZYMAJ LP | 15A | Włącznik światła hamowania |
| KOLEJKA-LH | 10 A | Lewy przedni reflektor, lewe tylne światło zespolone, przedni przekaźnik świateł przeciwmgielnych |
| FRT MGŁA | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| ZACZĄĆ | 10 A | Przekaźnik alarmu przeciwkradzieżowego, cewka przekaźnika rozrusznika, przełącznik mutingu |
| DR / BLOKADA | 25A | Przekaźnik blokady drzwi/odblokowania |
| RYZYKO | 15A | Przełącznik zagrożenia, przekaźnik zagrożenia |
| TPMS / RR MGŁA | 15A | Przekaźnik tylnego światła przeciwmgielnego |
| P / WDW-LH | 25A | Wyłącznik główny szyby, przełącznik szyby lewego podnośnika |
| BLOKADA DAB | 10 A | Przełącznik trybu sportowego, złącze łącza danych, moduł sterujący klimatyzacji, uniwersalne złącze sterujące |
| P/WDW-RH | 25A | Główny wyłącznik szyby, przełącznik szyby RH |
| ZAPASOWY | 30A | Zapasowy bezpiecznik |
| BEZPIECZEŃSTWO PWR | 25A | Silnik okna bezpieczeństwa |
| P / FOTEL LEWY | 30A | Przełącznik sterowania fotelem kierowcy |
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| I/P B+ 2 | 40A | Skrzynka przyłączeniowa I/P |
| PRZEKAŹNIK KLAKSONU | – | Przekaźnik klaksonowy |
| PRZEKAŹNIK H / CIŚNIENIE NIS. | – | Przekaźnik reflektorów (słaby) |
| PRZEKAŹNIK HI H/LP | – | Przekaźnik reflektorów (górny) |
| ABS 2 | 40A | Moduł sterujący ABS/ESP |
| DRL | 15A | Moduł sterowania DRL |
| TRĄBIĆ | 15A | Przekaźnik klaksonu, przekaźnik klaksonu antykradzieżowego |
| NISKA H / BP | 15A | Przekaźnik reflektorów (słaby) |
| F / POMPA | 20A | Przekaźnik pompy paliwa |
| H/LP WYSOKI | 15A | Przekaźnik reflektorów (górny) |
| ECU | 10 A | TCM, generator, ECM |
| ALTERNATOR | 125A (esencja) 150A (diesel) | Generator |
| RAD FAN HI RELAIS | – | Przekaźnik wentylatora chłodnicy (góra) |
| PRZEKAŹNIK NISKIEGO WENTYLATORA RAD | – | Przekaźnik wentylatora chłodnicy (na dole) |
| PRZEKAŹNIK F / POMPA | – | Przekaźnik pompy paliwa |
| ABS 1 | 40A | Moduł sterujący ABS/ESP |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| GŁÓWNY | 30A | Przekaźnik sterowania silnikiem |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| P/AMP | 25A | Wzmacniacz |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| S / TOIT | 20A | Moduł sterujący szyberdachu |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| WENTYLATOR RADIOWY | 40A | Przekaźnik wentylatora chłodnicy |
| UCP | 10 A | Generator impulsów, ECM, przekaźnik wentylatora chłodnicy, włącznik świateł hamowania, czujnik wody w paliwie |
| abs | 10 A | Moduł sterujący ABS / ESP, uniwersalne złącze sterujące |
| S / GORĄCE | 20A | Przekaźnik ogrzewania siedzenia |
| W M | 20A | Przekaźnik kontroli bankomatu |
| KOLEJKA | 20A | Przekaźnik światła tylnego |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| RATOWAĆ | 10 A | Czujnik prędkości pojazdu, włącznik światła cofania, przełącznik zakresu skrzyni biegów |
| PRZEKAŹNIK WYCIERACZKI | – | Przekaźnik wycieraczek |
| GŁÓWNY PRZEKAŹNIK | – | Główny przekaźnik |
| RR HTD | 40A | Tylny przekaźnik odmgławiacza |
| IGN 1 | 40A | Przełącznik zapłonu (ACC, IG1) |
| I/P B+ 1 | 30A | Skrzynka przyłączeniowa I/P |
| GNIAZDO ACC | 20A | Tylne gniazdo zasilania |
| A / KON | 10 A | Przekaźnik klimatyzacji |
| URUCHOM PRZEKAŹNIK | – | Uruchom przekaźnik |
| ECU-1 | 20A | ECM |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa (benzyna) |
| SNSR3 | 15A | Przekaźnik klimatyzacji, wtryskiwacz, sonda lambda, siłownik VGT, przekaźnik wentylatora chłodnicy, wyłącznik stop (linia testowania hamulców) |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| PRZEKAŹNIK KONTROLNY ATM | – | Przekaźnik kontroli bankomatu |
| PRZEŁĄCZNIK PRZEKAŹNIKÓW | – | Bocznik przekaźnika |
| IGN 2 | 30A | Przełącznik zapłonu (IG2, START), przekaźnik rozrusznika |
| PRZEKAŹNIKI A/KON | – | Przekaźnik klimatyzacji |
| SNSR2 | 15A | Przekaźnik pompy paliwa, czujnik tlenu, siłownik EGR, przekaźnik świecy żarowej, przekaźnik grzałki PTC nr 1 |
| SNSR 1 | 15A | Moduł sterujący immobilizera, czujnik położenia wałka rozrządu, czujnik masowego przepływu powietrza, zawór sterujący oleju, zawór elektromagnetyczny przedmuchu kanistra, siłownik sterowania biegu jałowego, siłownik elektronicznego sterowania przepustnicą |
| Tylko silnik Diesla: | ||
| PRZEKAŹNIK ŚWIECA ŻAROWA | – | Przekaźnik świecy żarowej |
| PTC PRZEKAŹNIK OGRZEWANIA # 1 | – | Przekaźnik ogrzewania PTC nr 1 |
| PTC PRZEKAŹNIK OGRZEWANIA # 2 | – | Przekaźnik ogrzewania PTC nr 2 |
| PTC PRZEKAŹNIK OGRZEWANIA # 3 | – | Przekaźnik ogrzewania PTC nr 3 |
| NAGRZEWNICA FILTRA PALIWA | 30A | Przekaźnik podgrzewacza filtra paliwa |
| ŚWIECA ŻAROWA | 80A | Przekaźnik świecy żarowej |
| OGRZEWANIE # 1 | 40A | Przekaźnik ogrzewania PTC nr 1 |
| OGRZEWANIE # 2 | 40A | Przekaźnik ogrzewania PTC nr 2 |
| OGRZEWANIE # 3 | 40A | Przekaźnik ogrzewania PTC nr 3 |
| FILTR PALIWA PRZEKAŹNIK GRZANIA | – | Przekaźnik podgrzewacza filtra paliwa |
