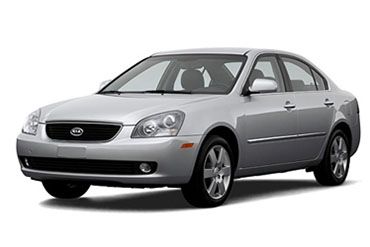

W tym artykule rozważymy drugą generację KIA Magentis, produkowaną od 2006 do 2010 roku. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Magentis 2007, 2008, 2009 i 2010 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników KIA Magentis 2006-2010
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Magentis znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpiecznik „C / LIGHTER”) oraz w skrzynce bezpieczników w komorze silnika (bezpiecznik „P / OUTLET”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Komora silnika
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Reklamy reklamowe
2007, 2008
Przydział bezpieczników w tablicy rozdzielczej (2007, 2008)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| H/LP | 10 A | Reflektor |
| A/CON SW | 10 A | Klimatyzator |
| ZACZĄĆ | 10 A | Uruchom silnik |
| P / PRAWY FOTEL | 30A | Fotel elektryczny (prawy) |
| P/WDW RH | 25A | Okno elektryczne (prawe) |
| WYCIERACZKA | 25A | Wycieraczka przedniej szyby |
| MIRR HTD | 10 A | Odszranianie lusterek zewnętrznych |
| RR MGŁA | 15A | Tylne światło przeciwmgielne |
| P / FOTEL LEWY | 30A | Fotel elektryczny (lewy) |
| P / WDW LH | 25A | Okno elektryczne (lewe) |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| MODUŁ-2 | 10 A | Grupa |
| A/ODŁADZACZ | 15A | Odmrażacz |
| PROSTY OGON | 10 A | Światło tylne (prawe) |
| KOLEJKA LH | 10 A | Światło tylne (lewe) |
| EPS | 10 A | Wspomaganie kierownicy |
| A / KON | 10 A | Klimatyzator |
| BEZPIECZEŃSTWO PWR | 20A | Elektryczne okno bezpieczeństwa |
| A/SAC IND | 10 A | Ostrzeżenie o poduszce powietrznej |
| TORBA | 15A | Poduszka powietrzna |
| ZABLOKUJ DR | 25A | Centralny zamek drzwi |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| GRUPA | 10 A | Grupa |
| MODUŁ 1 | 10 A | Urządzenie ostrzegawcze BWS, wyłącznik ESP |
| RYZYKO | 15A | Kierunkowskaz |
| ZATRZYMAJ LP | 15A | Światło hamowania |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| DO POWIEDZENIA | 10 A | Zegar |
| T / OTWARTA POKRYWA | 15A | Otwieracz do pokrywy bagażnika |
| PEDAŁ REG. | 10 A | Wyreguluj przekaźnik pedału |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| T / SIG | 10 A | Włącz sygnał |
| TPMS | 10 A | TPMS |
| WENTYLATOR MTR | 10 A | Miłośnik. Klimatyzator |
| PAMIĘĆ | 15A | Grupa. ETACS. Klimatyzacja. Zegar. Lampa pokojowa |
| AUDIO | 15A | audio |
| C / LŻEJSZY | 25A | Zapalniczka |
| D / ZEGAR | 10 A | Zegar |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2007, 2008)
Przydział bezpieczników w komorze silnika (2007, 2008)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| I/P B+ 2 | 50A | Deska rozdzielcza B + |
| ABS 2 | 40A | abs |
| DRL | 15A | Pożary dzienne |
| TRĄBIĆ | 15A | trąbić |
| NISKA H / BP | 15A | Latarnia morska (niska) |
| F / POMPA | 20A | Pompa paliwowa |
| H/LP WYSOKI | 15A | Latarnia morska (na górze) |
| ECU | 10 A | Jednostka sterująca silnika |
| ABS 1 | 40A | abs |
| WSZYSTKO | 125A (150A) | Alternator |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| FRT MGŁA | 15A | Przednie światło przeciwmgielne |
| PRZEKAŹNIK ECU | 30A | Jednostka sterująca silnika |
| WZMACNIACZ MOCY | 20A | Wzmacniacz |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| P / WYJŚCIE | 25A | Wtyczka |
| WENTYLATOR RADIOWY | 30A (40A) | Wentylator chłodnicy |
| UCP | 10 A | Czujniki układu sterowania układem napędowym, TCU |
| abs | 10 A | abs |
| S / GORĄCE | 25A | Podgrzewane siedzenie |
| W M | 20A | Automatyczne sterowanie skrzynią biegów |
| S / TOIT | 20A | Szyberdach |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| DO ZABEZPIECZENIA | 10 A | Światło cofania |
| RR HTD | 40A | Odmrażacz tylnej szyby |
| IGN 1 | 30A | Zapłon |
| B+ | 30A | W panelu B |
| KOLEJKA | 20A | Światła tylne |
| A / KON | 10 A | Klimatyzator |
| ECU-1 | 20A | Jednostka sterująca silnika |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa |
| SNSR3 | 10 A | Czujniki |
| MIŁOŚNIK | 40A | Miłośnik |
| IGN 2 | 30A | Zapłon |
| SNSR2 | 15A | Czujniki |
| SNSR 1 | 15A | Czujniki |
| PRZEKAŹNIK KLAKSONU | – | Przekaźnik klaksonowy |
| RELAIS HDLP_LOW | – | Przekaźnik reflektorów (słaby) |
| RAD FAN_HI RELAIS | – | Przekaźnik wentylatora chłodnicy |
| RAD FAN_LOW RELAIS | – | Przekaźnik wentylatora chłodnicy |
| PRZEKAŹNIK F / POMPA | – | Przekaźnik pompy paliwa |
| PRZEKAŹNIK WYCIERACZKI | – | Przekaźnik wycieraczek |
| GŁÓWNY PRZEKAŹNIK | – | Główny przekaźnik |
| URUCHOM PRZEKAŹNIK | – | Przekaźnik rozruchu silnika |
| PRZEKAŹNIK KONTROLNY ATM | – | Przekaźnik kontroli automatycznej skrzyni biegów |
| PRZEKAŹNIKI A/KON | – | Przekaźnik klimatyzacji |
2009, 2010
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2009, 2010)
| # | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| D / ZEGAR | 10 A | O / S MIRROR SW, AUDIO, ETACS, D / ZEGAR |
| C / LŻEJSZY | 15A | C / LŻEJSZY |
| TORBA | 15A | ACU, PAB_DISPLAY, PAB C_OFF SW |
| T / SIG | 10 A | WSKAŹNIK, LAMPA S / REPEATER, M / F SW, ZAGROŻENIE SW, KLASTER |
| GRUPA | 10 A | KLASTER, ETACS, PDM_UNIT_B |
| A/SAC IND | 10 A | GRUPA |
| MODUŁ 1 | 10 A | S_REMOCON SW. BWS BUZZER, PIC UNIT A, S_ANGLE SNSR, ESC SW |
| POWIEDZ OGON | 10 A | D / ZEGAR (TELLTALE) |
| H/LP | 10 A | BOBINE H/LP BASSE RLY, BOBINE H/LP HAUTE RLY |
| WYCIERACZKA | 25A | SPRYSKIWACZ MTR, SILNIK WYCIERACZEK, RLY WYCIERACZEK |
| A / KON | 10 A | A / Z AUTO_1 |
| EPS | 10 A | JEDNOSTKA EPS, PDM_UNIT_B |
| MODUŁ-2 | 10 A | CEWKA DMUCHAWY RLY, ETACS, S/ROOF, WYCIERACZKA HI RLY, KLASTER, CZUJNIK DESZCZU, REOSTAT, CEWKA S/CIEPŁA RLY, AIH SNSR |
| A/CON S/W | 10 A | A / Z SAMOCHODEM_2 |
| ZACZĄĆ | 10 A | CEWKA ROZRUCHOWA, WYŁĄCZNIK INHIBITORA, WYŁĄCZNIK BLOKADY SPRZĘGŁA |
| AUDIO | 15A | AV, AUDIO |
| PAMIĘĆ | 15A | T / LAMPA DO SYPIALNI, ETACS, CLASTER, D / CLOCK, A / CON MANU_AUTO, KEYJLL (+), LAMPA SŁONECZNA, LAMPA DO SYPIALNI. KONSOLA O/H LP, LAMPA DR |
| P / FOTEL LEWY | 30A | P/SEAT_LH |
| P / PRAWY FOTEL | 30A | P / SIEGE.DR |
| CWU / RR MGŁA | 15A | RR PRZEŁĄCZNIK PRZECIWMGIELNY(IND.), RR ŚWIATŁO PRZECIWMGIELNE ETACS |
| A/ODŁADZACZ | 15A | FRT_GLASS_HTD, ETACS |
| P / WDW LH | 25A | P/WDW MTR LH |
| P/WDW RH | 25A | P/WDW MTR RH |
| BEZPIECZEŃSTWO PWR | 20A | BEZPIECZEŃSTWO WDW |
| MIRR HTD | 10 A | HTD LUSTERKA RR |
| T / OTWARTA POKRYWA | 15A | F/FILLER ACTR, LATCH_T_LID, ETACS |
| PEDAŁ REG. | 10 A | KEY SOL, ATM SOL, ADJ PEDAL SW, ADJ PEDAL MTR, ATM&K/LOCK STEROWNIK |
| ZATRZYMAJ LP | 15A | LAMPY STOP, LAMPY STOP MONTEE I HAUT |
| RYZYKO | 15A | MIGAJĄCA, LAMPA S / REPEATER, KLASTER. ETACS, OBDII |
| TPMS (jeśli jest w wyposażeniu) | 10 A | DR WARN PIC SW, PIC UNIT_A, FOB_HOLDER_EXTN |
| ZABLOKUJ DR | 25A | MOTEUR D/LOCK, T/TURN UNLOCK MTR, ETACS |
| KOLEJKA LH | 10 A | RLY FRT CEWKA PRZECIWPOŻAROWA, KOMBI LP_LH, LAMPA LICENCYJNA.LH, POZ.LP LH |
| PROSTY OGON | 10 A | POS.LP RH, GLOVE BOX LP, COMBI LP_RH, LICENSE LAMP.RH, RR.FOG SW, P/WINDOW SW, ESP SW, HAZARD SW, A/CON SW, SEAT WARMER SW, A.CON SW, S_REMOCON_SW, SPORT_MODE_SW |
| WENTYLATOR MTR | 10 A | BLOWER_MTR |
| ZAPASOWY | 10 A | – |
| PDM-1 | 10 A | PDM_UNIT_B, BLU |
| PDM-2 | 20A | PDM_UNIT_A |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2009, 2010)
| Nie. | Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|---|
| BEZPIECZNIK: | |||
| WSZYSTKO | 150A (2,7L) / 125A (2,4L) | BEZPIECZNIK, ŁĄCZNIK BEZPIECZNIKOWY | |
| IGN1 | 30A | TOPIK (A/BAG, TURN, KLASTER, TELTAIL, A/BAG IND., 21, PCU, MODUŁ-1, WYMIANA) | |
| IGN2 | 30A | BEZPIECZNIK (MODUŁ-2, H/LP, A/CON, WYCIERACZKA, WYMIANA, SATRT), PRZYCISK PRZEKAŹNIKA | |
| KOLEJKA | 20A | TAIL_LP_LH. TAIL_LP_RH | |
| RR HTD | 40A | MIRR HTD, RR_HTD_RELAY | |
| MIŁOŚNIK | 40A | WENTYLATOR MTR, BEZPIECZNIK (A / CON SW) | |
| I/P B+1 | 30A | TOPIK (NIEBEZPIECZEŃSTWO, STOP LP. TPMS, T/LID, REGULACJA PEDAŁÓW, DR_LOCK) | |
| I/P B+2 | 50A | PRZEKAŹNIK P/WINDOW, TOPIK (RR MGŁA, P/SEAT_LH, P/SEAT_RH, W/DICER, ZŁĄCZE ZASILANIA, PDM_1, PDM_2) | |
| ECU RLY | 30A | PCU, CEWKA ZAPŁONOWA, WTRYSKIWACZ, CZUJNIK | |
| BEZPIECZNIKI: | |||
| jeden | WENTYLATOR RADIOWY | 40A (2,7L) / 30A (2,4L) | RAD WENTYLATOR MTR |
| 2 | ABS1 | 40A | JEDNOSTKA ABS/ESC |
| 3 | ABS2 | 40A | JEDNOSTKA ABS/ESC |
| 4 | A / KON | 10 A | SPRĘŻARKA A/KON |
| pięć | S / GORĄCE | 25A | S/WARMER.LH, S/WARMER_RH |
| 6 | P/AMP | 20A | P / AMP, AV-AMP |
| 7 | S / TOIT | 20A | S / TOIT MTR |
| osiem | P / WYJŚCIE | 25A | P / WYJŚCIE |
| dziewięć | FRTFOG | 15A | PRZEDNIE ŚWIATŁA PRZECIWMGIELNE |
| dziesięć | HEAD LP HI | 15A | HEAD LP HI |
| jedenaście | NISKA GŁOWICA LP | 15A | NISKA GŁOWICA LP |
| 12 | TRĄBIĆ | 15A | RÓG, B / RÓG RÓG. SW OSTRZEŻENIE |
| 13 | SNSR1 | 15A | MAR MAF, CMR CCV, VIS. CPSV, ISCA, OCV. EGR. PRZYSZŁO. CKP, KAPITAŁ PMH |
| czternaście | SNSR2 | 15A | 02 CZUJNIK. RGE ATR |
| piętnaście | SNSR3 | 10 A | WTRYSKIWACZ, PCU |
| szesnaście | CEWKA ZAPŁONOWA | 20A | CEWKA ZAPŁONOWA. PCU. 02 CZUJNIK |
| 17 | ECU-1 | 20A | UCP |
| 18 | F / POMPA | 20A | F/POMPE MTR |
| dziewiętnaście | ECU | 10 A | UCP |
| dwadzieścia | W M | 20A | TCU, ATM_SOLENOID |
| 21 | DO ZABEZPIECZENIA | 10 A | LAMPA AWARYJNA. LUSTERKO ECM. JEDNOSTKA BWS |
| 22 | abs | 10 A | JEDNOSTKA ABS/ESC |
| 23 | UCP | 10 A | PCU, CZUJNIK PRĘDKOŚCI |
| 24 | DRL | 15A | MODUŁ STEROWANIA DRL |
