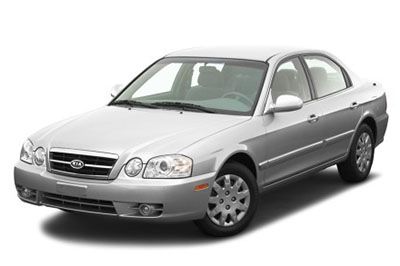

W tym artykule rozważymy pierwszą generację KIA Optima (MS), wyprodukowaną w latach 2000-2006. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Optima 2000, 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskaj informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiedz się o przypisaniu każdego bezpiecznika (układzie bezpieczników).
Układ bezpieczników KIA Optima 2000-2006
Bezpieczniki zapalniczki (gniazdo) KIA Optima znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „ACC SOCKET” (gniazdo) i „C / LIGHTER” (zapalniczka). cygaro)).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kierownicy.
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
2001, 2002
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2001, 2002)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONE PRZEGRODY |
|---|---|---|
| TYŁ HTD IND | 10 A | Odmrażacz tylnej szyby. Ogrzewanie lusterek zewnętrznych |
| RYZYKO | 10 A | Światła awaryjne, migacze |
| RR MGŁA | 15A | Tylne światło przeciwmgielne |
| A / KON | 10 A | System klimatyzacji |
| ETACS | 10 A | ETACS. Bezkluczykowy system otwierania. System zamykania drzwi |
| ZABLOKUJ DR | 15A | Elektryczne blokowanie drzwi |
| P / ZWYCIĘZCY | 30A | Fotel elektryczny |
| T / OTWARTA POKRYWA | 15A | Zdalna pokrywa bagażnika |
| ZATRZYMAJ LP | 15A | Światła stopu |
| H/LP | 10 A | Czołówka |
| A/SAC IND | 10 A | Poduszka powietrzna |
| T / SIG | 10 A | Klapki na oczy |
| A/CON SW | 10 A | System klimatyzacji |
| GNIAZDO ACC | 15 lat | Wtyczka |
| S/HTR | 15 lat | Rozpylenie grzejników |
| TORBA | 15A | Poduszka powietrzna |
| B/UP | 10 A | Światła cofania |
| GRUPA | 10 A | Grupa |
| ZACZĄĆ | 10 A | Wyłącznik silnika |
| SP1 | 15A | Zapasowy bezpiecznik |
| SP2 | 15A | Topliwy Sparc |
| SP3 | 15A | Zapasowy bezpiecznik |
| SP4 | 15A | Zapasowy bezpiecznik |
| D / ZEGAR | 10 A | Zegar cyfrowy |
| KOLEJKA (LEWA) | 10 A | Światła boczne. Oświetlenie tablicy rejestracyjnej. Tylne światła |
| AUDIO | 10 A | audio |
| WYCIERACZKA | 20 lat | Wycieraczka |
| POKÓJ LP | 10 A | Światła kopuły. Światła krawędzi przednich drzwi |
| KOLEJKA (DR) | 10 A | Światła boczne. Oświetlenie tablicy rejestracyjnej. Tylne światła |
| C / LŻEJSZY | 15A | Zapalniczka |
| EPS | 10 A |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2001, 2002)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONE PRZEGRODY |
|---|---|---|
| WENTYLATOR KLIMATYZACJI | 20A | Wentylator skraplacza |
| ELEKTRYCZNY WIATR | 30A | Okno elektryczne |
| ABS 2 | 30A | abs |
| IGN SW-1 | 30A | Stacyjka |
| ABS 1 | 30A | abs |
| IGN SW-2 | 30A | Stacyjka |
| RAD WENTYLATOR MTR | 30A | Silnik wentylatora chłodnicy |
| POMPA PALIWOWA | 20A | Pompa paliwowa |
| HD LP LO | 15A | Phary (LO) |
| abs | 10 A | abs |
| WTRYSKIWACZ | 10 A | Wtryskiwacz |
| KOMPR A / C | 10 A | Sprężarka klimatyzacji |
| bankomat | 20A | Przekaż bankomat |
| ECU RLY | 30A | Przekaźnik jednostki sterującej silnika |
| CEWKA IG | 20A | Cewka zapłonowa |
| O2 SNSR | 15A | Czujnik tlenu |
| ECU | 15A | Jednostka sterująca silnika |
| TRĄBIĆ | 10 A | trąbić |
| HEAD LP HI | 15A | Liczba godzin (HI) |
| GŁOWICA MYJĄCA LP | 20A | – |
| DRL | 15A | DRL |
| FR BROUILLARD | 15 lat | Przednie światła przeciwmgielne |
| DIODA-1 | – | Dioda 1 |
| ZAPASOWY | 30A | Topliwy Sparc |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| DIODA-2 | – | Dioda 2 |
| MIŁOŚNIK | 30A | Miłośnik |
| TOPIK PWR-2 | 30A | Bezpiecznik zasilania 2 |
| PWRAMP | 20A | Wzmacniacz mocy |
| SZYBERDACH | 15 lat | Szyberdach |
| KOLEJKA LP | 20A | Tylne światła |
| TOPIK PWR-1 | 30A | Bezpiecznik zasilania 1 |
| ECU | 10 A | ECU |
| RR HTD | 30A | Odmrażacz tylnej szyby |
2003, 2004, 2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003, 2004, 2005)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONE PRZEGRODY |
|---|---|---|
| TYŁ HTD IND | 10 A | Odmrażacz tylnej szyby. Ogrzewanie lusterek zewnętrznych |
| RYZYKO | 10 A | Światła awaryjne. Klapki na oczy |
| RR MGŁA | 15A | Tylne światło przeciwmgielne |
| A / KON | 10 A | System klimatyzacji |
| ETACS | 10 A | ETACS, bezkluczykowy system otwierania. System zamykania drzwi |
| ZABLOKUJ DR | 15A | Elektryczne blokowanie drzwi |
| P / SIEDZENIE (NAPĘD) | 25A | Fotel elektryczny |
| T / OTWARTA POKRYWA | 15A | Zdalna pokrywa bagażnika |
| ZATRZYMAJ LP | 15A | Światła stopu |
| H/LP | 10 A | Czołówka |
| A/SAC IND | 10 A | Poduszka powietrzna |
| T / SIG | 10 A | Klapki na oczy |
| A/CON SW | 10 A | System klimatyzacji |
| GNIAZDO ACC | 15A | Wtyczka |
| S/HTR | 15A | Ogrzewanie siedzenia |
| TORBA | 15A | Poduszka powietrzna |
| B/UP | 10 A | Światła cofania |
| GRUPA | 10 A | Grupa |
| ZACZĄĆ | 10 A | Wyłącznik silnika |
| SP1 | 15A | Zapasowy bezpiecznik |
| FRT HTD | 15A | Odmrażacz szyb |
| P / OBLĘŻENIE (PRZEPUSTKA) | 25A | Fotel elektryczny |
| SP4 | 15A | Zapasowy bezpiecznik |
| D / ZEGAR | 10 A | Zegar cyfrowy |
| KOLEJKA (LEWA) | 10 A | Światła pozycyjne, oświetlenie tablicy rejestracyjnej. Tylne światła |
| AUDIO | 10 A | audio |
| WYCIERACZKA | 20A | Wycieraczka |
| POKÓJ LP | 10 A | Światła górne, światła ostrzegawcze krawędzi drzwi przednich |
| KOLEJKA (DR) | 10 A | Światła pozycyjne, oświetlenie tablicy rejestracyjnej. Tylne światła |
| C / LŻEJSZY | 15A | Zapalniczka |
| EPS | 10 A | – |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2003, 2004, 2005)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONE PRZEGRODY |
|---|---|---|
| WENTYLATOR KLIMATYZACJI | 20A | Wentylator skraplacza |
| ELEKTRYCZNY WIATR | 40A | Okno elektryczne |
| ABS 2 | 20A | abs |
| IGN SW-1 | 30A | Stacyjka |
| ABS 1 | 40A | abs |
| IGN SW-2 | 30A | Stacyjka |
| RAD WENTYLATOR MTR | 30A | Silnik wentylatora chłodnicy |
| POMPA PALIWOWA | 20A | Pompa paliwowa |
| HD LP LO | 15A | Phary (LO) |
| abs | 10 A | abs |
| WTRYSKIWACZ | 10 A | Wtryskiwacz |
| KOMPR A / C | 10 A | Sprężarka klimatyzacji |
| bankomat | 20A | Przekaż bankomat |
| ECU RLY | 30A | Przekaźnik jednostki sterującej silnika |
| CEWKA IG | 20A | Cewka zapłonowa |
| O2 SNSR | 15A | Czujnik tlenu |
| ECU | 15A | Jednostka sterująca silnika |
| TRĄBIĆ | 10 A | trąbić |
| HEAD LP HI | 15A | Liczba godzin (HI) |
| GŁOWICA MYJĄCA LP | 20A | – |
| DRL | 15A | DRL |
| FR BROUILLARD | 15A | Przednie światła przeciwmgielne |
| DIODA-1 | – | Dioda 1 |
| ZAPASOWY | 30A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
| DIODA-2 | – | Dioda 2 |
| MIŁOŚNIK | 30A | Miłośnik |
| TOPIK PWR-2 | 30A | Bezpiecznik zasilania 2 |
| AMP PWR | 20A | Wzmacniacz mocy |
| SZYBERDACH | 15A | Szyberdach |
| KOLEJKA LP | 20A | Tylne światła |
| TOPIK PWR-1 | 30A | Bezpiecznik zasilania 1 |
| ECU | 10 A | ECU |
| RR HTD | 30A | Odmrażacz tylnej szyby |
