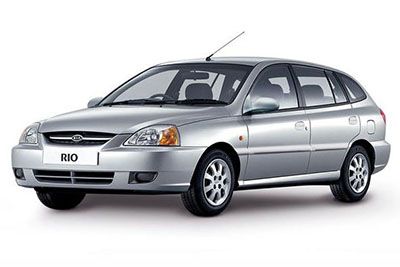

W tym artykule rozważymy pierwszą generację KIA Rio (DC), produkowaną od 2000 do 2005 roku. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Rio 2000, 2001, 2002, 2003, 2004 i 2005 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników).
Układ bezpieczników KIA Rio 2000-2005
Bezpieczniki zapalniczki (gniazdo zasilania) znajdują się w skrzynce bezpieczników w desce rozdzielczej (patrz bezpieczniki „CIGAR” i „GNIAZDO ZASILANIA”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą pod kierownicą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Schematy skrzynek bezpieczników
Reklamy reklamowe
2001, 2002
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2001, 2002)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|
| (TORBA) | 10 A | Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10 A | Włącz sygnał |
| METHR | 10 A | Prędkościomierz, światło cofania. Dźwięk ostrzegawczy |
| (ŚWIATŁO PRZECIWMGŁOWE (RR)) | 10 A | Tylne światło przeciwmgielne |
| WTYCZKA | 15A | Oświetlenie bagażnika, gniazdo zasilania |
| RYZYKO | I5A | Kierunkowskaz |
| ZATRZYMAĆ | 15A | Światło hamowania, ABS |
| KOLEJKA (DR) | 10 A | Światło tylne (tylne prawe/przednie lewe), włącznik światła |
| TA1L(LH) | 10 A | Światło tylne (tylne lewe / przednie prawe) |
| CYGARO | 15A | papieros |
| AUDIO | 10 A | Audio, Lusterko elektryczne |
| WYCIERACZKA (PRZD) | 15A | Wycieraczka (przód), Spryskiwacz szyb (przód), Szyberdach |
| (WYCIERACZKA (TYŁ)) | 15A | Wycieraczka (tył), spryskiwacz (tył) |
| (GORĄCO) | 20A | Siedzisko cieplejsze |
| (ODBR. LUSTRA) | 15A | Drobny odmrażacz |
| ZACZĄĆ | 10 A | Jednostka sterująca silnika, jednostka sterująca EC AT |
| * (): Opcjonalny |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2001, 2002)
| OPIS | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|
| GŁÓWNY | 80A | Bateria nie jest ładowalna |
| KLUCZ IG 1 | 30A | (Będzie automatycznie podłączony do bezpiecznika wtórnego.) CIGAR 10A, AUDIO 10A, CEWKA IG 15A, KIERUNKOWSKAZ 10A, A / TORBA 10A WYCIERACZKA (RR) 15A, WYCIERACZKA (FRT) 15A PRZEKAŹNIK 10A, START 10A |
| MIŁOŚNIK | 30A | Podgrzewacz wody |
| C / WENTYLATOR | 20A | Miłośnik |
| (ABS 1) | 3Q | abs |
| (TRYB WENTYLATORA) | 20A | Wentylator skraplacza |
| HEAD-HI | 15A | Wysoka czołówka |
| NISKA GŁOWA | 15A | Słaby reflektor |
| Liceum | 10 A | Czujnik silnika |
| WTRYSKIWACZ | 15A | Wtryskiwacz. & czujnik |
| F / POMPA | iOA | Pompa paliwowa |
| ECU | 10 A | Jednostka sterująca silnika. Jednostka ECAT, przekaźnik główny |
| PRZEKAŹNIK | 10 A | Silnik dmuchawy, Szyba elektryczna, Odmrażacz tylnej szyby, Reflektor (pojazd wyposażony w poduszkę powietrzną) |
| (HLLD) | 10 A | Urządzenie do poziomowania światła (jeśli dotyczy) |
| GŁÓWNY PRZEKAŹNIK | 25A | (zostanie automatycznie podłączony do bezpiecznika wtórnego.) EMS 10A, WTRYSKIWACZ 15A, F/POMPA 10A, ECU 10A |
| S / TOIT | 15A | Szyberdach |
| OŁÓW | 25A | (Zostanie automatycznie podłączony do dodatkowego bezpiecznika.) HEAD-HI 15A, HEAD-LOW 15A, LAMPA PRZECIWMGIELNA (RR) 10A |
| KLUCZ IG 2 | 25A | |
| TNS | 15A | (Będzie automatycznie podłączony do bezpiecznika wtórnego.) KOLEJKA (LH) 10A, KOLEJKA (RH) 10A |
| TRĄBIĆ | 10 A | trąbić |
| DEF RR | 20A | Odmrażacz tylnej szyby |
| (ABS 2) | 20A | abs |
| (P / ZWYCIĘZCA) | 30A | Okno elektryczne |
| BTN | 30A | (Zostanie automatycznie podłączony do bezpiecznika wtórnego.) PAMIĘĆ / POMIESZCZENIE 10A, STOP 15A, ZAGROŻENIE 15A |
| (D / BLOKADA) | 25A | Elektryczne blokowanie drzwi |
| CEWKA IG | I5A | Cewka zapłonowa |
| PAMIĘĆ / POMIESZCZENIE | 15A | LAMPA POKOJOWA, dźwięk, licznik, dźwięk ostrzegawczy |
| * (): Opcjonalny |
