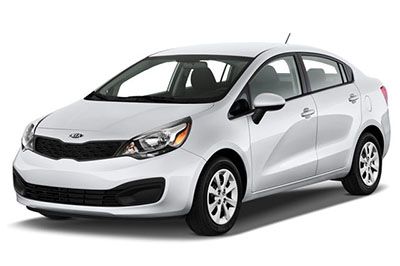

W tym artykule rozważymy trzecią generację KIA Rio (UB), produkowaną od 2012 do 2017 roku. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Rio 2012, 2013, 2014, 2015, 2016 i 2017 , uzyskasz informacje o położenie paneli bezpieczników wewnątrz samochodu i poznaj przypisanie każdego bezpiecznika (ułożenie bezpieczników) i przekaźnika.
Contents
Układ bezpieczników KIA Rio 2012-2017
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Rio znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „POWER OUTLET” i „C / LIGHTER”).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą pod kierownicą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Dodatkowa skrzynka bezpieczników (tylko Diesel)
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2012, 2013
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2012, 2013)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WTYCZKA | 15A | Wtyczka |
| C / LŻEJSZY | 20A | Zapalniczka |
| CAC | 10 A | Przednie światło do czytania, przełącznik elektrycznego lusterka zewnętrznego, BCM, niski konwerter DC-DC, moduł sterowania inteligentnym kluczykiem, jednostka główna audio, A / V i nawigacji, zegar cyfrowy |
| A/SAC IND | 10 A | Klaster instrumentów |
| TORBA | 10 A | Wskaźnik SBR PAB, czujnik klasyfikacji wagi pasażera modułu sterującego SRS |
| MODUŁ 2 | 10 A | BCM |
| MDPS2 | 10 A | Moduł sterujący EPS |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny, przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| HTD STRG | 15A | Podgrzewana kierownica |
| BROUILLARD LP RR | 10 A | – |
| MGŁA LP FRT | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| MODUŁ 1 | 10 A | Przełącznik dźwigni zmiany biegów ATM, przełącznik ostrzegawczy drzwi |
| ZATRZYMAJ LP | 15A | Złącze łącza danych, moduł sterujący kluczyka inteligentnego, przekaźnik świateł hamowania dla wyłącznika świateł hamowania, skrzynka przekaźników i płytka bezpieczników (przekaźnik HAC) |
| GRUPA | 10 A | Audio, BCM, BCM, dźwignia zmiany biegów w bankomacie, zestaw wskaźników przełącznika poduszek powietrznych, moduł monitorowania ciśnienia w oponach |
| IG1 1 | 10 A | Uniwersalne złącze sterujące, moduł podgrzewania siedzenia kierowcy CCS Moduł podgrzewania siedzenia pasażera z ISG: przełącznik ochrony przeciwporażeniowej, niski konwerter DC-DC |
| ABS 3 | 10 A | Wyłącznik antykolizyjny, przekaźnik i skrzynka bezpieczników do płytki modułu ESC (przekaźnik HAC) |
| B/UP LP | 10 A | Wyłącznik światła awaryjnego |
| UCP | 10 A | Czujnik prędkości pojazdu, włącznik światła hamowania, moduł sterujący klimatyzacji falownika |
| RYZYKO | 15A | Przełącznik zagrożenia, BCM |
| MPD 1 | 25A | Inteligentny moduł sterowania kluczem |
| SZYBERDACH | 15A | Silnik szyberdachu |
| MPD 2 | 10 A | Moduł immobilizera, włącznik/wyłącznik, inteligentny moduł sterowania kluczem |
| TCU | 15A | Inteligentny moduł sterujący kluczykiem, moduł immobilizera, ECM / PCM, przełącznik zakresu mostu pędnego |
| CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| IG2 1 | 10 A | BCM, inteligentny moduł sterujący kluczykiem, jonizator zespołu podgrzewacza fotela kierowcy CCS, czujnik deszczu, moduł klimatyzacji, przekaźnik PCB silnika szyberdachu i skrzynka bezpieczników (dmuchawa przekaźnika, przekaźnik reflektorów (HI), przekaźnik pompy paliwa nr 1) |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny, przekaźnik PCB silnika wycieraczek przednich i skrzynka bezpieczników (przekaźnik czujnika deszczu, przekaźnik wycieraczki przedniej) |
| ZAMEK | 20A | Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowujący klapę tylną, przekaźnik odblokowujący z dwoma obrotami; |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| S / OGRZEWANIE 2 | 15A | Przełącznik ogrzewania siedzenia, moduł ogrzewania siedzenia kierowcy CCS, moduł ogrzewania siedzenia pasażera |
| SKŁADANE LUSTERKO | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| POKÓJ LP | 10 A | BCM, przełącznik ostrzegawczy drzwi, zestaw wskaźników modułu monitorowania ciśnienia w oponach, zegar cyfrowy, lampa bagażowa modułu klimatyzacji |
| AUDIO | 20A | Z ISG: Niski konwerter DC-DC Bez ISG: Główne audio, A/V i jednostka nawigacyjna |
| KOLEJKA LP LH | 10 A | Lewy przedni reflektor, światło rejestracyjne Tylne światło zespolone (IN / OUT) LH |
| KOLEJKA LP RH | 10 A | Reflektor prawy, lampa rejestracyjna, ILL. (+), połączone tylne światło (wejście / wyjście) RH |
| ZACZĄĆ | 10 A | Z alarmem antykradzieżowym: Przekaźnik alarmu antykradzieżowego Bez alarmu antykradzieżowego: Przełącznik zakresu skrzyni biegów (A/T), Inteligentny moduł sterowania kluczykiem (M/T), Przełącznik stacyjki (M/T), ECM (M/T ), PCB bezpieczników i skrzynka przekaźników (przekaźnik rozrusznika) (M / T) |
| P / WDW LH | 25A | Wyłącznik główny podnośnika szyby, przełącznik szyby podnośnika tylnej szyby Moduł podnośnika szyby lewego kierowcy |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby tylnej Przełącznik szyby prawego pasażera |
| MIRR HTD | 10 A | ECM / PCM, sterownik modułu sterowania klimatyzacją / elektryczne lusterko zewnętrzne pasażera |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2012, 2013)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| WSZYSTKO | 125A | Alternator |
| BEZPIECZNIK: | ||
| B+1 | 50A | Skrzynka przyłączeniowa I/P (Bezpiecznik złącza zasilania: ROOM LP 10A / AUDIO 20A, Bezpiecznik: FOG LP FRT 15A / MODUŁ 1 10A / STOP LP 15A, Przekaźnik świateł tylnych) |
| FALOWNIK | 40A | Falownik |
| B+2 | 50A | Złącze I/P (topliwe: HAZARD 15A / PDM 1 25A / PDM 2 10A / szyberdach 15A / DR LOCK 20A / SZYBKO ZASILANIA BEZPIECZEŃSTWA 25A / S/GRZEJNIK 2 15A, FOLD’G MIRR 10A / Przekaźnik okna zasilania) |
| IG1 | 40A | Z kluczykiem inteligentnym — skrzynka przekaźników PDM (przekaźnik ESCL (ACC), przekaźnik ESCL (IG1)) Bez kluczyka inteligentnego — wyłącznik zapłonu |
| ABS1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| ABS2 | 40A | Moduł ESC |
| RR HTD | 40A | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) |
| ECU_VM | 10 A | PCM |
| H/LP HI IND | 10 A | Klaster instrumentów |
| IG2 | 40A | Skrzynka bezpieczników i przekaźników PCB (przekaźnik startowy), bez kluczyka inteligentnego – stacyjka, z kluczykiem inteligentnym – skrzynka przekaźników PDM (przekaźnik ESCL (IG2)) |
| ECU1 | 30A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik sterowania silnikiem, ECU2 10A) |
| MIŁOŚNIK | 40A | Bezpiecznik PCB i skrzynka przekaźników (przekaźnik dmuchawy) |
| C / WENTYLATOR | 40A | Skrzynka bezpieczników i przekaźników obwodów drukowanych (przekaźnik wentylatora chłodzącego (na dole), przekaźnik wentylatora chłodzącego (na górze)) |
| F / POMPA1 | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H/LP WYSOKI | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (HI)) |
| H/LP | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (LO)) |
| TRĄBIĆ | 10 A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik klaksonu, przekaźnik klaksonu alarmu przeciwkradzieżowego) |
| ECU2 | 10 A | Skrzynka przyłączeniowa M / T – ECM, A / T – E / R (ECU_VM 10A) |
| B/UP LP | 10 A | A / T – PCM, przełącznik zakresu mostu pędnego |
| WYCIERACZKA | 10 A | ECM/PCM, czujnik deszczu |
| ECU4 | 20A | ECM/PCM |
| WTRYSKIWACZ | 15A | ECM / PCM, skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H/LP LH | 10 A | Lampa przednia LH |
| CZUJNIK1 | 10 A | Elektrozawór sterowania przedmuchem, zawór elektromagnetyczny o zmiennej wlocie, zawór odcinający wkładu, bezpiecznik płytki drukowanej i skrzynka przekaźników (przekaźnik wentylatora chłodzącego (na dole), przekaźnik wentylatora chłodzącego (na górze)) |
| CZUJNIK2 | 10 A | Zawór kontroli oleju nr 1 / nr 2, czujnik tlenu (góra/dół) |
| H/LP RH | 10 A | Prawy reflektor |
2014, 2015
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2014, 2015)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WTYCZKA | 15A | Wtyczka |
| C / LŻEJSZY | 20A | Zapalniczka |
| CAC | 10 A | Przednie światło do czytania, przełącznik elektrycznego lusterka zewnętrznego, BCM, niski konwerter DC-DC, moduł sterowania inteligentnym kluczykiem, jednostka główna audio, A / V i nawigacji, zegar cyfrowy |
| A/SAC IND | 10 A | Klaster instrumentów |
| TORBA | 10 A | Wskaźnik SBR PAB, czujnik klasyfikacji wagi pasażera modułu sterującego SRS |
| MODUŁ 2 | 10 A | BCM |
| MDPS | 10 A | Moduł sterujący EPS |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny, przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| HTD STRG | 15A | Podgrzewana kierownica |
| ŚWIATŁA PRZECIWMGIELNE RR | 10 A | – |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| MODUŁ 1 | 10 A | Przełącznik dźwigni zmiany biegów ATM, przełącznik ostrzegawczy drzwi |
| ZATRZYMANIE LAMPY | 15A | Złącze łącza danych, moduł sterujący kluczyka inteligentnego, przekaźnik świateł hamowania dla wyłącznika świateł hamowania, skrzynka przekaźników i płytka bezpieczników (przekaźnik HAC) |
| GRUPA | 10 A | Audio, BCM, BCM, dźwignia zmiany biegów w bankomacie, zestaw wskaźników przełącznika poduszek powietrznych, moduł monitorowania ciśnienia w oponach |
| IG1 1 | 10 A | Uniwersalne złącze sterujące, moduł podgrzewania siedzenia kierowcy CCS Moduł podgrzewania siedzenia pasażera z ISG: przełącznik ochrony przeciwporażeniowej, niski konwerter DC-DC |
| abs | 10 A | Wyłącznik antykolizyjny, przekaźnik i skrzynka bezpieczników do płytki modułu ESC (przekaźnik HAC) |
| LAMPA B/GÓRA | 10 A | Wyłącznik światła awaryjnego |
| IG1 2 | 10 A | Czujnik prędkości pojazdu, włącznik światła hamowania, moduł sterujący klimatyzacji falownika |
| RYZYKO | 15A | Przełącznik zagrożenia, BCM |
| MPD 1 | 25A | Inteligentny moduł sterowania kluczem |
| SZYBERDACH | 15A | Silnik szyberdachu |
| MPD 2 | 10 A | Moduł immobilizera, włącznik/wyłącznik, inteligentny moduł sterowania kluczem |
| ECU | 15A | Inteligentny moduł sterujący kluczykiem, moduł immobilizera, ECM / PCM, przełącznik zakresu mostu pędnego |
| CEWKA ZAPŁONOWA | 15A | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| IG2 | 10 A | BCM, inteligentny moduł sterujący kluczykiem, jonizator zespołu podgrzewacza fotela kierowcy CCS, czujnik deszczu, moduł klimatyzacji, przekaźnik PCB silnika szyberdachu i skrzynka bezpieczników (dmuchawa przekaźnika, przekaźnik reflektorów (HI), przekaźnik pompy paliwa nr 1) |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny, przekaźnik PCB silnika wycieraczek przednich i skrzynka bezpieczników (przekaźnik czujnika deszczu, przekaźnik wycieraczki przedniej) |
| ZAMEK | 20A | Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowujący klapę tylną, przekaźnik odblokowujący z dwoma obrotami; |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| S / OGRZEWANIE | 15A | Przełącznik ogrzewania siedzenia, moduł ogrzewania siedzenia kierowcy CCS, moduł ogrzewania siedzenia pasażera |
| SKŁADANE LUSTERKO | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| LAMPA POKOJOWA | 10 A | BCM, przełącznik ostrzegawczy drzwi, zestaw wskaźników modułu monitorowania ciśnienia w oponach, zegar cyfrowy, lampa bagażowa modułu klimatyzacji |
| AUDIO | 20A | Z ISG: Niski konwerter DC-DC Bez ISG: Główne audio, A/V i jednostka nawigacyjna |
| ŚWIATŁO TYLNE LH | 10 A | Lewy przedni reflektor, światło rejestracyjne Tylne światło zespolone (IN / OUT) LH |
| TYLNE PRAWE ŚWIATŁO | 10 A | Reflektor prawy, lampa rejestracyjna, ILL. (+), połączone tylne światło (wejście / wyjście) RH |
| ZACZĄĆ | 10 A | Z alarmem przeciwkradzieżowym: Przekaźnik alarmu przeciwkradzieżowego Bez alarmu przeciwkradzieżowego : Przełącznik zakresu skrzyni biegów (A/T), Inteligentny moduł sterowania kluczykiem (M/T), Przełącznik stacyjki (M/T), ECM (M/T ), PCB bezpieczników i skrzynka przekaźników (przekaźnik rozrusznika) (M / T) |
| P / WDW LH | 25A | Wyłącznik główny podnośnika szyby, przełącznik szyby podnośnika tylnej szyby Moduł podnośnika szyby lewego kierowcy |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby tylnej Przełącznik szyby prawego pasażera |
| MIRR HTD | 10 A | ECM / PCM, sterownik modułu sterowania klimatyzacją / elektryczne lusterko zewnętrzne pasażera |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014, 2015)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| WSZYSTKO | 125A | Alternator |
| BEZPIECZNIK: | ||
| B+1 | 50A | Skrzynka przyłączeniowa I/P (Bezpiecznik złącza zasilania: ROOM LP 10A / AUDIO 20A, Bezpiecznik: FOG LP FRT 15A / MODUŁ 1 10A / STOP LP 15A, Przekaźnik świateł tylnych) |
| FALOWNIK | 40A | Falownik |
| B+2 | 50A | Złącze I/P (topliwe: HAZARD 15A / PDM 1 25A / PDM 2 10A / szyberdach 15A / DR LOCK 20A / SZYBKO ZASILANIA BEZPIECZEŃSTWA 25A / S/GRZEJNIK 2 15A, FOLD’G MIRR 10A / Przekaźnik okna zasilania) |
| IG1 | 40A | Z kluczykiem inteligentnym — skrzynka przekaźników PDM (przekaźnik ESCL (ACC), przekaźnik ESCL (IG1)) Bez kluczyka inteligentnego — wyłącznik zapłonu |
| ABS1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| ABS2 | 40A | Moduł ESC |
| RR HTD | 40A | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) |
| 5 ecu | 10 A | PCM |
| H/LP HI IND | 10 A | Klaster instrumentów |
| IG2 | 40A | Skrzynka bezpieczników i przekaźników PCB (przekaźnik startowy), bez kluczyka inteligentnego – stacyjka, z kluczykiem inteligentnym – skrzynka przekaźników PDM (przekaźnik ESCL (IG2)) |
| ECU1 | 30A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik sterowania silnikiem, ECU2 10A) |
| ECU3 | 10 A | Nieużywany |
| MIŁOŚNIK | 40A | Bezpiecznik PCB i skrzynka przekaźników (przekaźnik dmuchawy) |
| C / WENTYLATOR | 40A | Skrzynka bezpieczników i przekaźników obwodów drukowanych (przekaźnik wentylatora chłodzącego (na dole), przekaźnik wentylatora chłodzącego (na górze)) |
| F / POMPA | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H / LAMPA WYSOKI | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (HI)) |
| H / LAMPA | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (LO)) |
| TRĄBIĆ | 10 A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik klaksonu, przekaźnik klaksonu alarmu przeciwkradzieżowego) |
| ECU2 | 10 A | M/T – ECM, ATT – E/R skrzynka przyłączeniowa (ECU_VM 10A) |
| LAMPA B/GÓRA | 10 A | A / T – PCM, przełącznik zakresu mostu pędnego |
| WYCIERACZKA | 10 A | ECM/PCM, czujnik deszczu |
| ECU4 | 20A | ECM/PCM |
| WTRYSKIWACZ | 15A | ECM / PCM, skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H / LAMPA LH | 10 A | Lampa przednia LH |
| CZUJNIK1 | 10 A | Elektrozawór sterowania przedmuchem, zawór elektromagnetyczny o zmiennej wlocie, zawór odcinający wkładu, bezpiecznik płytki drukowanej i skrzynka przekaźników (przekaźnik wentylatora chłodzącego (na dole), przekaźnik wentylatora chłodzącego (na górze)) |
| CZUJNIK2 | 10 A | Zawór kontroli oleju nr 1 / nr 2, czujnik tlenu (góra/dół) |
| H / LAMPA PRAWA | 10 A | Prawy reflektor |
2016, 2017
Reklamy reklamowe
Panel
Przypisanie bezpieczników w desce rozdzielczej (2016, 2017)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WTYCZKA | 15A | Wtyczka |
| C / LŻEJSZY | 20A | Zapalniczka |
| CAC | 10 A | Przednie światło do czytania, przełącznik elektrycznego lusterka zewnętrznego, BCM, niski konwerter DC-DC, moduł sterowania inteligentnym kluczykiem, jednostka główna audio, A / V i nawigacji, zegar cyfrowy |
| A/SAC IND | 10 A | Klaster instrumentów |
| TORBA | 10 A | Wskaźnik SBR PAB, czujnik klasyfikacji wagi pasażera modułu sterującego SRS |
| MODUŁ 2 | 10 A | BCM |
| MDPS | 10 A | Moduł sterujący EPS |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny, przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| HTD STRG | 15A | Podgrzewana kierownica |
| ŚWIATŁA PRZECIWMGIELNE RR | 10 A | – |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| MODUŁ 1 | 10 A | Przełącznik dźwigni zmiany biegów ATM, przełącznik ostrzegawczy drzwi |
| ZATRZYMANIE LAMPY | 15A | Złącze łącza danych, moduł sterujący kluczyka inteligentnego, przekaźnik świateł hamowania dla wyłącznika świateł hamowania, skrzynka przekaźników i płytka bezpieczników (przekaźnik HAC) |
| GRUPA | 10 A | Audio, BCM, BCM, dźwignia zmiany biegów w bankomacie, zestaw wskaźników przełącznika poduszek powietrznych, moduł monitorowania ciśnienia w oponach |
| IG1 1 | 10 A | Uniwersalne złącze sterujące, moduł podgrzewania siedzenia kierowcy CCS Moduł podgrzewania siedzenia pasażera z ISG: przełącznik ochrony przeciwporażeniowej, niski konwerter DC-DC |
| abs | 10 A | Wyłącznik antykolizyjny, przekaźnik i skrzynka bezpieczników do płytki modułu ESC (przekaźnik HAC) |
| LAMPA B/GÓRA | 10 A | Wyłącznik światła awaryjnego |
| IG1 2 | 10 A | Czujnik prędkości pojazdu, włącznik światła hamowania, moduł sterujący klimatyzacji falownika |
| RYZYKO | 15A | Przełącznik zagrożenia, BCM |
| MPD 1 | 25A | Inteligentny moduł sterowania kluczem |
| SZYBERDACH | 15A | Silnik szyberdachu |
| MPD 2 | 10 A | Moduł immobilizera, włącznik/wyłącznik, inteligentny moduł sterowania kluczem |
| ECU | 15A | Inteligentny moduł sterujący kluczykiem, moduł immobilizera, ECM / PCM, przełącznik zakresu mostu pędnego |
| IG2 | 10 A | BCM, inteligentny moduł sterujący kluczykiem, jonizator zespołu podgrzewacza fotela kierowcy CCS, czujnik deszczu, moduł klimatyzacji, przekaźnik PCB silnika szyberdachu i skrzynka bezpieczników (dmuchawa przekaźnika, przekaźnik reflektorów (HI), przekaźnik pompy paliwa nr 1) |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny, przekaźnik PCB silnika wycieraczek przednich i skrzynka bezpieczników (przekaźnik czujnika deszczu, przekaźnik wycieraczki przedniej) |
| ZAMEK | 20A | Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowujący klapę tylną, przekaźnik odblokowujący z dwoma obrotami; |
| OKNO BEZPIECZEŃSTWA ELEKTRYCZNEGO | 25A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| S / OGRZEWANIE | 15A | Przełącznik ogrzewania siedzenia, moduł ogrzewania siedzenia kierowcy CCS, moduł ogrzewania siedzenia pasażera |
| SKŁADANE LUSTERKO | 10 A | Przełącznik elektrycznego lusterka zewnętrznego |
| LAMPA POKOJOWA | 10 A | BCM, przełącznik ostrzegawczy drzwi, zestaw wskaźników modułu monitorowania ciśnienia w oponach, zegar cyfrowy, lampa bagażowa modułu klimatyzacji |
| AUDIO | 20A | Avec ISG: Niski konwerter DC-DC W / O ISG: jednostka główna audio, AN i nawigacyjna |
| ŚWIATŁO TYLNE LH | 10 A | Lewy przedni reflektor, światło rejestracyjne Tylne światło zespolone (IN / OUT) LH |
| TYLNE PRAWE ŚWIATŁO | 10 A | Reflektor prawy, lampa rejestracyjna, ILL. (+), połączone tylne światło (wejście / wyjście) RH |
| ZACZĄĆ | 10 A | Z alarmem antykradzieżowym: Przekaźnik alarmu antykradzieżowego Bez alarmu antykradzieżowego: Przełącznik zakresu skrzyni biegów (A/T), Inteligentny moduł sterowania kluczykiem (M/T), Przełącznik stacyjki (M/T), ECM (M/T ), PCB bezpieczników i skrzynka przekaźników (przekaźnik rozrusznika) (M / T) |
| P / WDW LH | 25A | Wyłącznik główny podnośnika szyby, przełącznik szyby podnośnika tylnej szyby Moduł podnośnika szyby lewego kierowcy |
| P/WDW RH | 25A | Główny przełącznik szyby, przełącznik szyby tylnej Przełącznik szyby prawego pasażera |
| MIRR HTD | 10 A | ECM / PCM, moduł sterowania elektrycznym lusterkiem zewnętrznym kierowcy / pasażera AJC |
| A / KON | 10 A | Moduł sterowania klimatyzacją |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2016, 2017)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| WIELOTOPIALNE: | ||
| MDPS | 80A | Moduł sterujący EPS |
| WSZYSTKO | 125A | Alternator |
| BEZPIECZNIK: | ||
| B+1 | 50A | Skrzynka przyłączeniowa I/P (Bezpiecznik złącza zasilania: ROOM LP 10A / AUDIO 20A, Bezpiecznik: FOG LP FRT 15A / MODUŁ 1 10A / STOP LP 15A, Przekaźnik świateł tylnych) |
| FALOWNIK | 40A | Falownik |
| B+2 | 50A | Złącze I/P (topliwe: HAZARD 15A / PDM 1 25A / PDM 2 10A / szyberdach 15A / DR LOCK 20A / SZYBKO ZASILANIA BEZPIECZEŃSTWA 25A / S/GRZEJNIK 2 15A, FOLD’G MIRR 10A / Przekaźnik okna zasilania) |
| IG1 | 40A | Z kluczykiem inteligentnym — skrzynka przekaźników PDM (przekaźnik ESCL (ACC), przekaźnik ESCL (IG1)) Bez kluczyka inteligentnego — wyłącznik zapłonu |
| ABS1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| ABS2 | 40A | Moduł ESC |
| RR HTD | 40A | Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza) |
| 5 ecu | 10 A | PCM |
| H/LP HI IND | 10 A | Klaster instrumentów |
| IG2 | 40A | Skrzynka bezpieczników i przekaźników PCB (przekaźnik startowy), bez kluczyka inteligentnego – stacyjka, z kluczykiem inteligentnym – skrzynka przekaźników PDM (przekaźnik ESCL (IG2)) |
| ECU1 | 30A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik sterowania silnikiem, ECU2 10A) |
| ECU3 | 10 A | Nieużywany |
| MIŁOŚNIK | 40A | Bezpiecznik PCB i skrzynka przekaźników (przekaźnik dmuchawy) |
| C / WENTYLATOR | 40A | Skrzynka bezpieczników i przekaźników obwodów drukowanych (przekaźnik wentylatora chłodzącego (na dole), przekaźnik wentylatora chłodzącego (na górze)) |
| F / POMPA | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H / LAMPA WYSOKI | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (HI)) |
| H / LAMPA | 20A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik reflektorów (LO)) |
| TRĄBIĆ | 10 A | Skrzynka bezpieczników i przekaźnik PCB (przekaźnik klaksonu, przekaźnik klaksonu alarmu przeciwkradzieżowego) |
| ECU2 | 10 A | Skrzynka przyłączeniowa M / T – ECM, A / T – E / R (ECU_VM 10A) |
| LAMPA B/GÓRA | 10 A | A / T – PCM, przełącznik zakresu mostu pędnego |
| WYCIERACZKA | 10 A | ECM/PCM, czujnik deszczu |
| ECU4 | 20A | ECM/PCM |
| WTRYSKIWACZ | 15A | ECM / PCM, skrzynka bezpieczników i przekaźnik PCB (przekaźnik pompy paliwa nr 1) |
| H / LAMPA LH | 10 A | Lampa przednia LH |
| CZUJNIK | 10 A | Elektrozawór kontroli przedmuchu, zawór kontroli oleju # 1 / # 2, czujnik tlenu (góra/dół), zawór elektromagnetyczny zmiennego wlotu, zawór odcinający wkładu |
| CEWKA ZAPŁONOWA | 20A | SKRAPLACZ, CEWKA ZAPŁONOWA # 1 / # 2 / # 3 / # 4 |
| H / LAMPA PRAWA | 10 A | Prawy reflektor |
2016 (RHD, Wielka Brytania)
Reklamy reklamowe
Panel
Przydział bezpieczników w tablicy rozdzielczej (2016 (RHD, UK))
Komora silnika
Tylko olej napędowy:
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2016 (RHD, UK))
