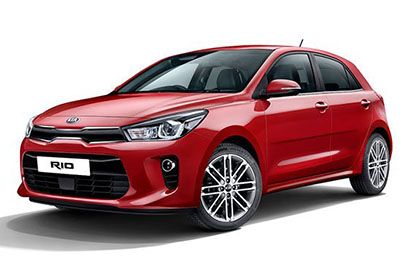

W tym artykule rozważymy czwartą generację KIA Rio (YB), dostępną od 2018 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Rio 2018 i 2019 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczników) i przekaźników.
Układ bezpieczników KIA Rio 2018-2019 …
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Rio znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „POWER OUTLET” i „C / LIGHTER”).
Lokalizacja skrzynki bezpieczników
Panel
Komora silnika
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2018, 2019
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2018, 2019)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| ZAMEK | 20A | Przekaźnik odblokowania tylnej klapy, przekaźnik blokady drzwi/odblokowania, dwuobrotowy przekaźnik odblokowujący; |
| WTYCZKA | 20A | Wtyczka |
| BEZPIECZEŃSTWO P / OKNO | 25A | Moduł okna elektrycznego bezpieczeństwa kierowcy |
| ZATRZYMANIE LAMPY | 15A | Elektroniczny moduł sygnału stop |
| T / LAMPA SYGNALIZACYJNA | 15A | BCM (moduł sterowania nadwozia), SLM (pas bezpieczeństwa i moduł oświetlenia) |
| C / LŻEJSZY | 20A | Zapalniczka |
| PODGRZEWANE LUSTERKO | 10 A | Lusterko zewnętrzne elektrycznie sterowane przez kierowcę, lusterko zewnętrzne elektrycznie sterowane przez pasażera, moduł klimatyzacji, ECM (moduł sterowania silnikiem) / PCM (moduł sterowania układem napędowym) |
| DRL2 | 10 A | BCM (moduł sterujący nadwozia) |
| P / PRAWE OKNO | 25A | Główny wyłącznik szyby, włącznik szyby pasażera |
| S / OGRZEWANIE | 20A | Moduł sterowania ogrzewaniem przedniego siedzenia |
| JRD1 | 10 A | – |
| ZACZĄĆ | 7,5A | Z immobilizerem: ECM (moduł sterujący silnika) / PCM (moduł sterujący układu napędowego), blok zacisków w maszynowni (przekaźnik rozrusznika), moduł sterujący inteligentnego kluczyka bez immobilizera: przekaźnik alarmu przeciwkradzieżowego |
| TYLNE PRAWE ŚWIATŁO | 7,5A | Reflektor po prawej stronie klamki, tylne światło zespolone (OUT) po prawej stronie klamki, lampka rejestracyjna po prawej stronie klamki, tylne światło zespolone (IN) po prawej stronie klamki, oświetlenie (+) |
| MODUŁ2 | 10 A | Jednostka AEB (autonomiczne hamowanie awaryjne), wyłącznik Crash Pad |
| TCU | 15A | Blok zacisków w maszynowni (przełącznik świateł cofania), dźwignia zmiany biegów automatycznej skrzyni biegów, przełącznik zakresu skrzyni biegów, przełącznik świateł hamowania |
| P / LEWE OKNO | 25A | Wyłącznik główny szyby elektrycznej |
| ZAPASOWE 1 | 25A | Zapasowy |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | 10 A | – |
| KIERUNEK GRZANIA | 15A | Zegar wiosna |
| ŚWIATŁO TYLNE LH | 7,5A | Reflektor po lewej stronie klamki, lampka rejestracyjna po lewej stronie klamki, tylna lampa zespolona (OUT) po lewej stronie klamki, tylna lampa zespolona (IN) po lewej stronie klamki, lampa schowka |
| MODUŁ3 | 7,5A | Moduł sterowania ogrzewaniem przedniego siedzenia, audio, elektrochromowe lusterko wsteczne, moduł klimatyzacji, jednostka główna audio / wideo i nawigacja, sprężyna zegarowa, wskaźnik zmiany biegów automatycznej skrzyni biegów |
| abs | 7,5A | Blok zacisków w maszynowni (uniwersalne złącze kontrolne), moduł ESC (elektroniczna kontrola stabilności) |
| PRZEŁĄCZNIK HAMULCA | 10 A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| ZAPASOWY4 | 15A | Zapasowy |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| A/CON1 | 7,5A | Blok zacisków maszynowni (przekaźnik wentylatora), moduł sterowania klimatyzacją |
| MODUŁ5 | 10 A | Blok zacisków w maszynowni (przekaźnik reflektorów, przekaźnik reflektorów przednich), czujnik deszczu, silnik szyberdachu, moduł sterowania ogrzewaniem przedniego siedzenia, moduł szyby bezpieczeństwa kierowcy |
| MODUŁ7 | 10 A | Jednostka systemu monitorowania ciśnienia w oponach (TPMS) |
| ECU | 10 A | ECM (moduł sterowania silnikiem) / PCM (moduł sterowania układem napędowym), moduł immobilizera, moduł sterowania kluczem inteligentnym |
| SZYBERDACH | 15A | Silnik szyberdachu |
| IMMO | 10 A | Moduł immobilizera |
| MODUŁ6 | 10 A | Elektromagnes na klucz, przełącznik na środkowym panelu przednim |
| ZAPASOWE2 | 10 A | Zapasowy |
| MODUŁ4 | 7,5A | SLM (pas bezpieczeństwa i moduł oświetlenia), BCM (moduł sterowania nadwozia), moduł sterowania inteligentnym kluczykiem |
| ZAPAS 5 | 10 A | Zapasowy |
| PODUSZKA POWIETRZNA | 10 A | ACU (jednostka sterująca poduszek powietrznych), czujnik wykrywania pasażerów w pasażerach |
| MODUŁ 1 | 7,5A | BCM (moduł sterowania nadwozia), SLM (pas bezpieczeństwa i moduł oświetlenia), zamek na klucz |
| INTELIGENTNY KLUCZ | 25A | Inteligentny moduł sterowania kluczem |
| A/CON2 | 7,5A | – |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Przełącznik wielofunkcyjny, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
| PRZEDNIA WYCIERACZKA | 25A | Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, blok zacisków w maszynowni (przekaźnik dolny wycieraczek) |
| CAC | 10 A | Przekaźnik gniazda zasilania, BCM (moduł sterowania nadwozia), SLM (pas bezpieczeństwa i moduł oświetlenia), audio, zamek z kluczykiem, jednostka główna AudioMdeo i nawigacja, złącze ładowania USB, przełącznik elektrycznego lusterka zewnętrznego, moduł sterowania inteligentnym kluczykiem |
| ZAPAS 3 | 20A | Zapasowy |
| A/SAC IND | 7,5A | Klaster instrumentów |
| GRUPA | 7,5A | Klaster instrumentów |
| MDPS | 7,5A | Jednostka MDPS (wspomaganie kierownicy) |
| AUDIO | 20A | Jednostka główna audio, audio/wideo i nawigacja |
| POKÓJ LP | 10 A | Przekaźnik oświetlenia pokojowego, lampa schowka na rękawiczki, moduł kontroli klimatu, SLM (pas bezpieczeństwa i moduł oświetlenia), BCM (moduł sterowania nadwoziem), foto i czujnik światła automatycznego, jednostka TPMS (system monitorowania ciśnienia w oponach), zestaw wskaźników, złącze łącza danych, Światło w pokoju, światło bagażnika |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2018, 2019)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| MDPS | 80A | Jednostka MDPS (wspomaganie kierownicy) |
| WSZYSTKO | 150A | Bezpiecznik – ABS1, BAS2, WENTYLATOR, TYŁ PODGRZEW |
| PODGRZEWANY TYŁ | 40A | Listwa zaciskowa deski rozdzielczej (tylny przekaźnik odmgławiacza) |
| ABS1 | 40A | Moduł ESC (Electronic Stability Control), uniwersalne złącze sterujące |
| ABS2 | 40A | Moduł ESC (elektroniczna kontrola stabilności) |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| WYCIERACZKA | 10 A | Silnik wycieraczki przedniej, przełącznik wielofunkcyjny, przekaźnik niskiego poziomu wycieraczek |
| ECU4 | 15A | ECM (moduł sterujący silnika) / PCM (moduł sterujący układu napędowego) |
| CZUJNIK | 10 A | Zawór kontroli oleju nr 1 / nr 2, przekaźnik wentylatora chłodzącego 1/2, czujnik tlenu (góra), czujnik tlenu (na dole), zmienny elektrozawór wlotowy, przekaźnik klimatyzacji, płukanie elektrozaworu sterującego, zawór odcinający wkład |
| ECU2 | 15A | ECM (moduł sterujący silnika) / PCM (moduł sterujący układu napędowego) |
| ECU3 | 20A | ECM (moduł sterujący silnika) / PCM (moduł sterujący układu napędowego) |
| REFLEKTOR PRAWY | 10 A | Reflektor po prawej stronie uchwytu |
| PHARE LH | 10 A | Reflektor po lewej stronie klamki |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa nr 1 ~ nr 4, skraplacz |
| 5 ecu | 15A | ECM (moduł sterujący silnika) / PCM (moduł sterujący układu napędowego), przekaźnik pompy paliwa |
| LAMPA B/GÓRA | 10 A | Wyłącznik światła awaryjnego |
| B+1 | 40A | Listwa zaciskowa deski rozdzielczej (bezpiecznik – DRL2, PRZECIWMGIELNY PRZEDNI, STOP LAMP, MODULE6, złącze zasilania (AUDIO, ROOM LAMP)) |
| B+2 | 50A | Listwa zaciskowa deski rozdzielczej (bezpiecznik – IMMO, SMART KEY, BRAKE SWITCH, P / WINDOW SAFETY, S / HEATER, SUNROOF, Electric window relay) |
| IG2 | 40A | Przełącznik zapłonu, przekaźnik IG2, przekaźnik rozrusznika |
| MIŁOŚNIK | 40A | Przekaźnik wentylatora chłodzącego 1/2 |
| ECU1 | 30A | Bezpiecznik – ECU3, ECU4, główny przekaźnik |
| REFLEKTOR | 20A | Przekaźnik reflektorów |
| H / LAMPA WYSOKI | 20A | Avec CANADA DRL: SLM (moduł pasów bezpieczeństwa i oświetlenia) lub BCM (moduł kontroli nadwozia) Sans CANADA DRL: przekaźnik HI reflektorów |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| KLAKSON | 15A | Przekaźnik klaksonu/alarm przeciwkradzieżowy Przekaźnik klaksonu |
| A / KON | 10 A | Przekaźnik klimatyzacji |
| Liceum | 10 A | Czujnik baterii |
| B+3 | 40A | Listwa zaciskowa deski rozdzielczej (bezpiecznik – LAMPA T / SYGNAŁ, ZAMEK DRZWI, przekaźnik świateł tylnych) |
| IG1 | 40A | Przełącznik zapłonu, przekaźnik IG1, przekaźnik ACC |
| WTYCZKA | 40A | Listwa zaciskowa deski rozdzielczej (przekaźnik wyjściowy) |
Przydział sztafetowy (2018, 2019)
| Nazwisko | Stożek |
|---|---|
| Główny | MINI |
| Początek | MIKRO |
| Pompa paliwowa | MIKRO |
| HI wycieraczka | MIKRO |
| H / Lampa HI | MIKRO |
| Wentylator chłodzący2 | MIKRO |
| B / Róg | MIKRO |
| Wentylator | MIKRO |
| Wentylator chłodzący1 | MIKRO |
| Wycieraczka LO | MIKRO |
| Czołówka | MIKRO |
| klakson | MIKRO |
| DOPÓKI | MIKRO |
