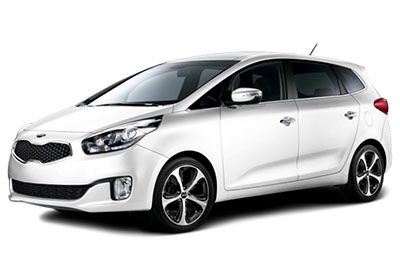

W tym artykule rozważymy trzecią generację KIA Rondo (RP), produkowaną od 2013 do 2018. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Rondo 2014, 2015 i 2017 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników KIA Rondo 2013-2018
Bezpieczniki zapalniczki (gniazdo) KIA Rondo znajdują się w skrzynce bezpieczników na tablicy rozdzielczej (patrz bezpiecznik „POWER OUTLET 1” (zapalniczka, tylne gniazdo )) oraz w skrzynce bezpieczników w komorze silnika („P / OUTLET 2” bezpiecznik (przekaźnik gniazdkowy)).
Lokalizacja skrzynki bezpieczników
Panel
Komora silnika
Topliwy zleceniodawca
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2014, 2015
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2014, 2015)
| Nie. | Natężenie w amperach | Opis | Chroniony komponent |
|---|---|---|---|
| jeden | 30A | P / SIEGE DRV | 4WAY: Przełącznik podparcia lędźwiowego kierowcy 6WAY: Przełącznik ręczny fotela kierowcy |
| 2 | 25A | P/WDW RH | Przekaźnik prawego okna elektrycznego, moduł elektrycznego okna bezpieczeństwa kierowcy / pasażera, prawy tylny elektryczny moduł okna bezpieczeństwa |
| 3 | 25A | P / WDW LH | Przekaźnik lewego okna elektrycznego, moduł elektrycznego okna bezpieczeństwa kierowcy / pasażera, lewy tylny elektryczny moduł okna bezpieczeństwa |
| 4 | 20A | ZABLOKUJ DR | Przekaźnik blokady/odblokowania drzwi, dwuobrotowy przekaźnik odblokowujący |
| pięć | 15A | ZAPASOWE 1 | – |
| 6 | 20A | GNIAZDO 1 | Zapalniczka, tylne gniazdo zasilania |
| 7 | 30A | ZAPAS 2 | – |
| osiem | 7,5A | MODUŁ 3 | Przełącznik ogrzewania przedniego fotela, Przełącznik Hlld, Nawigacja, Wzmacniacz, Ecu ogrzewania tylnych siedzeń, Ecu Auto Hlld, Jednostka sterująca ogrzewaniem |
| dziewięć | 20A | S / NAGRZEWNICA WENTYLATOR FOTELIKA | Moduł ogrzewania fotela kierowcy/pasażera |
| dziesięć | 10 A | MODUŁ 6 | Jednostka główna A/V i nawigacyjna (bez ISG), audio (bez ISG), konwerter DC-DC (z ISG), zegar cyfrowy, moduł sterowania inteligentnym kluczykiem, BCM, przełącznik lusterka zewnętrznego, lusterko zewnętrzne |
| jedenaście | 7,5A | A/CON1 | Jonizator klastra, moduł sterowania klimatyzacją, przekaźnik dmuchawy, przekaźnik PTC |
| 12 | 7,5A | MODUŁ 5 | Przekaźnik spryskiwaczy reflektorów, lampa przenośna, moduł grzewczy siedzenia pasażera, moduł grzewczy tylnego siedzenia, moduł grzewczy siedzenia kierowcy |
| 13 | 10 A | MIRR HTD | Lusterko boczne kierowcy/pasażera, ECU, moduł klimatyzacji |
| czternaście | 10 A | LAMPA WEWNĘTRZNA | Oświetlenie schowka, oświetlenie bagażnika, lampka grzewcza LH / RH, oświetlenie sypialni, oświetlenie konsoli sufitowej, przełącznik ostrzegawczy drzwi, lampa nożna LH / RH, oświetlenie przenośne, przełącznik ostrzegawczy drzwi, lampa kałużowa LH / RH, lampa osobista LH / RH |
| piętnaście | 10 A | INTELIGENTNY KLUCZ 2 | Moduł immobilizera, włącznik przycisku start stop |
| szesnaście | 20A | SZYBERDACH | Dach panoramiczny |
| 17 | 7,5A | MODUŁ 1 | Moduł elektrycznego hamulca postojowego, czujnik wspomagania parkowania z tyłu, inteligentny moduł sterujący wspomagania parkowania, przełącznik dolnego poduszki powietrznej, klakson czujnika wspomagania parkowania z tyłu, opony systemu monitorowania ciśnienia w oponach |
| 18 | 15A | HTD STRG | Podgrzewana kierownica |
| dziewiętnaście | 10 A | ECU | Moduł immobilizera, inteligentny moduł sterowania kluczem, ECU, czujnik prędkości |
| dwadzieścia | 15A | WYCIERACZKA | Silnik wycieraczki przedniej, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
| 21 | 7,5A | PAMIĘĆ 2 | Odbiornik RF |
| 22 | 10 A | PAMIĘĆ 1 | Klaster przyrządów, moduł monitorowania ciśnienia w oponach, BCM, moduł klimatyzacji, zegar cyfrowy, złącze łącza danych, klakson |
| 23 | 7,5A | GRUPA | Zestaw wskaźników, przetwornik DC-DC (z ISG) |
| 24 | 7,5A | MDPS | Jednostka MDPS |
| 25 | 20A | ZAPAS 3 | – |
| 26 | 7,5A | ZACZĄĆ | Przekaźnik rozrusznika, ECU, wyłącznik zapłonu, przełącznik zakresu transaxle, TCU, inteligentny moduł sterujący kluczykiem |
| 27 | 15A | MULTIMEDIA | Główna jednostka A/V i nawigacyjna (bez ISG), audio (bez ISG), przetwornik DC-DC (z ISG) |
| 28 | 20A | INTELIGENTNY KLUCZ 1 | Inteligentny moduł sterowania kluczem |
| 29 | 15A | TORBA | Moduł sterujący SRS |
| trzydzieści | 7,5A | MODUŁ 2 | Podgrzewacz tylnych siedzeń Sw, ICM BOX (Foldg Rly), AT LEVER Key Sol, ICM BOX (migające światła) |
| 31 | 7,5A | MODUŁ 4 | Moduł sterowania nadwozia |
| 32 | 7,5A | MODUŁ 7 | Moduł sterujący nadwozia, moduł sterujący inteligentnego klucza |
| 33 | 15A | TCU | M / T: F35 (B / UP LAMP), A / T: Przełącznik zakresu skrzyni biegów, TCM (D4HB) |
| 34 | 10 A | abs | Moduł sterujący ESC, moduł sterujący ABS |
| 35 | 7,5A | A / CON 2 | Moduł sterowania klimatyzacją |
| 36 | 15A | OGRZEWANIE TYŁ / TYŁ | Podgrzewacz tylnego siedzenia LH / RH |
| 37 | 25A | NIE | Przetwornica AMP, DC-DC (z ISG) |
| 38 | 10 A | ŚWIATŁA PRZECIWMGIELNE RR | Skrzynka przekaźników ICM (przekaźnik tylnego światła przeciwmgielnego) |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2014, 2015)
| Natężenie w amperach | Opis | Chroniony komponent |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| 80A | MDPS | Jednostka MDPS |
| 60A | IP_B+1 | Panneau de fusibles intérieur, S/Heater RR, Smart Key 1, 2, P/WDW LH/RH, IPS-1/Arisu-1 (H/Lamp Low RH, H/Lamp Hi RH, Turn FR/RR), IPS – 2 (Feu arrière Int), IPS-4 (Lampa doświetlająca LH/RH), IPS-3 (Lampa przeciwmgielna przednia LH/RH) |
| 40A | ABS1 | Moduł sterujący ESC, moduł sterujący ABS |
| 40A | ABS2 | Moduł sterujący ESC, moduł sterujący ABS, uniwersalne złącze sterujące |
| 40A | IGN_2 | Bez kluczyka smart: stacyjka, PRZEKAŹNIK START, bezpiecznik zapłonu nr: 26 Z kluczykiem smart: PRZEKAŹNIK IG2, PRZEKAŹNIK START, bezpiecznik IG2 nr: 11, 12, 18, 20, 33 |
| 60A | IP_B+2 | Panneau de fusibles intérieur, P/seat DRV, Zapas3, Lampa przeciwmgielna RR, IPS-5/Arisu-2 (H/Lamp Low LH, H/Lamp High LH, Turn FURL), IPS-6 (EXT Tail Lamp LH/RH ) |
| 40A | RR HTD | PRZEKAŹNIK RR HTD RR HTD, MIRR HTD |
| 40A | MIŁOŚNIK | WENTYLATOR RLY, SILNIK WENTYLATORA |
| BEZPIECZNIKI: | ||
| 40A | IG1 | Bez kluczyka inteligentnego: stacyjka z kluczykiem inteligentnym: PRZEKAŹNIK IG1, PRZEKAŹNIK ACC, WEWNĘTRZNY PANEL BEZPIECZNIKÓW (bezpiecznik ACC nr: 5, 6,10 IG1 nr bezpiecznika: 8,17,19, 23, 24, 30, 32, 34 , 35) |
| 30A | EPB1 | Moduł elektrycznego hamulca postojowego |
| 30A | EPB_2 | Moduł elektrycznego hamulca postojowego |
| 50A | C / WENTYLATOR | PRZEKAŹNIK C / FAN LO, PRZEKAŹNIK C / FAN HI, C / FAN MOTOR |
| 15A | ODLODZENIE | PRZEKAŹNIK ROZMRAŻANIA |
| 15A | ZATRZYMANIE LAMPY | SSEM, WYŁĄCZNIK LAMPY |
| 40A | Liceum | Skrzynka EMS (BEZPIECZNIK NR – 1/2/3/4/5/6/78/9) |
| 50A | B+3 | Wewnętrzny panel bezpieczników (automatyczne urządzenie odcinające prąd upływu, bezpiecznik nr – 4/9/14/16/21/22/25/27/31/38) |
| 25A | FRT_WIPER_LH | WYCIERACZKA PRZEDNIA LEWA |
| 25A | FRTWIPERRH | WYCIERACZKA PRZEDNIA PRAWA |
| 10 A | B/UP LP | M/T: włącznik światła cofania, A/T: przełącznik zakresu transaxle, TCU |
| 15A | ECU4 | ECU |
| 50A | B+4 | WYCIERACZKA PRZEDNIA LEWA / PRAWA, ECU4 |
| 10 A | PRZEŁĄCZNIK HAMULCA | SYGNAŁ ZATRZYMANIA |
| 20A | H / LP_LAVEUSE | Przekaźnik spryskiwaczy reflektorów, spryskiwacze reflektorów |
| 30A | P / WYJŚCIE 2 | WYJŚCIE P / PRZEKAŹNIK 2 |
| 7,5A | ZAPASOWY | ZAPASOWY |
Reklamy reklamowe
| Nazwa przekaźnika | Stożek |
|---|---|
| WENTYLATOR NISKIEGO CHŁODZENIA | OGRZEWANIE MIKRO |
| WENTYLATOR WYSOKIEGO CHŁODZENIA | 3725 |
| MIŁOŚNIK | OGRZEWANIE MIKRO |
| ODGARNIANIE Z TYŁU | OGRZEWANIE MIKRO |
| B/WYJAZD (IG1) | OGRZEWANIE MIKRO |
| B/WYJAZD (IG2) | OGRZEWANIE MIKRO |
| ZACZĄĆ | OGRZEWANIE MIKRO |
| B/START (ACC) | OGRZEWANIE MIKRO |
| RLY ROZMRAŻANIE | ISO MIKRO |
| F/FUMP RLY | OGRZEWANIE MIKRO |
| PODKŁADKA H / LP RLY | ISO MIKRO |
| P/SORTIE2 RLY | ISO MIKRO |
| Natężenie w amperach | Opis | Nazwa przekaźnika |
|---|---|---|
| 10 A | B / Róg | B / RLY KLAKSON |
| 15A | ECU3 | ECU |
| 15A | TRĄBIĆ | trąbić |
| 10 A | WTRYSKIWACZ | WTRYSKIWACZ, ECU, PRZEKAŹNIK POMPY PALIWA |
| 10 A | ECU2 | ECU |
| 20A | CEWKA ZAPŁONOWA | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| 10 A | CZUJNIK2 | Skrzynka bezpieczników i przekaźnik E / R (przekaźnik LOW COOLING RELAY), zawór sterujący olejem nr 1 / nr 2 |
| 20A | ECU1 | ECU |
| 10 A | CZUJNIK1 | Czujnik tlenu (UP/DOWN), zmienny zawór elektromagnetyczny wlotowy, zawór elektromagnetyczny kontroli oczyszczania |
| 10 A | ZAPASOWY | ZAPASOWY |
| 15A | ZAPASOWY | ZAPASOWY |
| 20A | ZAPASOWY | ZAPASOWY |
2017
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2017)
| Nie. | Natężenie w amperach | Opis | Chroniony komponent |
|---|---|---|---|
| jeden | 10 A | MPD 2 | Włącznik/wyłącznik, moduł immobilizera |
| 2 | 15A | MULTIMEDIA | Przetwornik DC-DC (audio), główna jednostka A/V i nawigacyjna, audio |
| 3 | 7,5A | MODUŁ 3 | Moduł sterujący podgrzewania foteli, moduł podgrzewania tylnego siedzenia, moduł podgrzewania siedzenia pasażera, konwerter DC na DC (AMP), moduł automatycznego poziomowania reflektorów, czujnik deszczu, siłownik poziomowania reflektorów lewy/prawy, moduł sterowania klimatem, lusterko elektrochromowe, przełącznik poziomowania reflektorów, A /V jednostka główna i nawigacja |
| 4 | 7,5A | GRUPA | Zestaw wskaźników, przetwornik DC-DC (audio) |
| pięć | 7,5A | MDPS | Jednostka MDPS |
| 6 | 7,5A | ZACZĄĆ | Skrzynka przekaźnikowa ICM (przekaźnik B / alarmowy), przełącznik blokady zapłonu [A / T – przełącznik zakresu skrzyni biegów], [blok zacisków M / T – E / R (RLY. 10), ECM / PCM, moduł sterowania kluczem inteligentnym] |
| 7 | 10 A | LAMPA WEWNĘTRZNA | Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera, oświetlenie stopy kierowcy/pasażera, kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, górne oświetlenie konsoli, oświetlenie sypialni, lewe / prawe oświetlenie sufitowe, lewe / prawe tylne światło osobiste, oświetlenie bagażu, oświetlenie przenośne |
| osiem | 20A | MPD | Inteligentny moduł sterowania kluczem |
| dziewięć | 7,5A | PAMIĘĆ 2 | Odbiornik RF |
| dziesięć | 10 A | ECU | Moduł inteligentnego sterowania kluczem, moduł immobilizera, czujnik prędkości pojazdu, ECM / PCM, czujnik przepływu powietrza (D4FD), moduł przekaźnika świec żarowych |
| jedenaście | 10 A | abs | Moduł sterujący ABS/ESC |
| 12 | 15A | TCU | TCM (D4FD), przełącznik zakresu przekładni (A/T, DCT), listwa zaciskowa E/R (bezpiecznik – F27) (M/T) |
| 13 | 7,5A | MODUŁ 4 | BCM |
| czternaście | 7,5A | A/CON SW | Moduł sterowania klimatyzacją |
| piętnaście | 10 A | PAMIĘĆ 1 | Klaster przyrządów, automatyczny czujnik foto i światło, moduł monitorowania ciśnienia w oponach, ultradźwiękowy czujnik ochrony przed włamaniem, moduł klimatyzacji, złącze łącza danych, moduł sterowania syreną, zegar, BCM |
| szesnaście | 7,5A | MODUŁ 1 | Inteligentny moduł sterujący wspomagania parkowania, włącznik świateł hamowania, moduł monitorowania ciśnienia w oponach, czujnik sprzęgła (M / T), czujnik wspomagania parkowania przedni (środkowy) / (boczny) lewy / prawy, przedni czujnik wspomagania parkowania (ln) / (wyjście) lewy / RH, Centrum tylnego czujnika wspomagania parkowania LH / RH, Przełącznik poduszki powietrznej, Tylny czujnik wspomagania parkowania (ln) / (Out) LH / RH, Przełącznik trybu sportowego, Klakson wspomagania parkowania, Uniwersalne złącze sterujące, Moduł elektrycznego hamulca postojowego, Ostrzeżenie o opuszczeniu pasa ruchu moduł, radar wykrywania martwego pola LH/RH, |
| 17 | 20A | GNIAZDO 1 | Tylne gniazdo zasilania, zapalniczka do cygar, przednie gniazdo zasilania |
| 18 | 10 A | MODUŁ 6 | Główna jednostka A/V i nawigacyjna, przetwornik DC-DC (audio/AMP), audio, zegar, moduł sterujący Smart Key, BCM, listwa zaciskowa I/R (RLY.7), AMP, przełącznik elektrycznego lusterka zewnętrznego |
| dziewiętnaście | 15A | TORBA | Moduł sterujący SBR, przypomnienie o pasach bezpieczeństwa IND., blokada drzwi zestawu wskaźników i włączanie / wyłączanie PAB IND, moduł sterujący SRS, moduł sterujący klimatyzacji |
| dwadzieścia | 25A | P / WDW LH | Moduł lewego tylnego elektrycznego okna bezpieczeństwa, moduł elektrycznego okna bezpieczeństwa kierowcy / pasażera, lewy elektryczny przekaźnik okna |
| 21 | 10 A | MIRR HTD | Moduł klimatyzacji, ECM/PCM, lusterko zewnętrzne elektrycznie sterowane przez kierowcę/pasażera |
| 22 | 7,5A | MODUŁ 5 | Lampa przenośna, moduł ogrzewania tylnego siedzenia, panoramiczny szyberdach, moduł sterowania CCS kierowcy/pasażera, moduł sterowania ogrzewaniem siedzenia, moduł ogrzewania siedzenia pasażera, blok zacisków I/R (RLY. 8) |
| 23 | 7,5A | MODUŁ 7 | BCM, inteligentny moduł sterowania kluczem |
| 24 | 15A | HTD STRG | Podgrzewana kierownica |
| 25 | 15A | OGRZEWANIE TYŁ / TYŁ | Moduł ogrzewania tylnego siedzenia |
| 26 | 25A | NIE | Przetwornica DC-DC (AMP), AMP |
| 27 | 20A | SZYBERDACH | Pakiet szyberdachu panoramicznego |
| 28 | 20A | OGRZEWANIE PRZEDNIE | Moduł sterowania CCS kierowcy / pasażera, moduł sterowania ogrzewaniem fotela, moduł ogrzewania fotela pasażera |
| 29 | 7,5A | MODUŁ 2 | Skrzynka przekaźników ICM (przekaźnik dźwięku kierunkowskazów, przekaźnik składania / rozkładania), elektromagnes klucza, przełącznik trybu sportowego, przełącznik konsoli lewy / prawy, przełącznik szyby tylnej lewy / prawy |
| trzydzieści | 7,5A | A / KON | Blok Diesla (RLY. 2, RLY. 3), blok zacisków E/R (RLY. 2), moduł sterowania klimatyzacją, jonizator grupowy |
| 31 | 15A | WYCIERACZKA | Silnik wycieraczki tylnej, skrzynka przekaźników ICM (przekaźnik wycieraczki tylnej), przełącznik wielofunkcyjny |
| 32 | 25A | P/WDW RH | Tylny prawy moduł elektrycznego okna, moduł elektrycznego okna bezpieczeństwa kierowcy / pasażera, prawy przekaźnik szyby elektrycznej |
| 33 | 30A | P / SIEGE DRV | Przełącznik ręczny fotela kierowcy |
| 34 | 10 A | ŚWIATŁA PRZECIWMGIELNE RR | Skrzynka przekaźników ICM (przekaźnik tylnego światła przeciwmgielnego) |
| 35 | 20A | ZABLOKUJ DR | Przekaźnik otwierania tylnej klapy, przekaźnik blokady / odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik martwego zamka) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2017)
| Natężenie w amperach | Opis | Chroniony komponent |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| 80A | MDPS | Jednostka MDPS |
| 60A | B+1 | Inteligentny blok zacisków (IPS 1, IPS 2, IPS 3, IPS 4, bezpiecznik – F2 / F9 / F22 / F29 / F36) |
| 40A | IG2 | RLY. 10 (przekaźnik startowy), stacyjka (bez przycisku start), RLY. 3 (przekaźnik PDM 3 (IG2), z przyciskiem start) |
| 40A | ABS 1 | Moduł sterujący ABS/ESC |
| 40A | RR HTD | RLY 6 (tylny przekaźnik odmgławiacza) |
| 40A | MIŁOŚNIK | RLY 2 (przekaźnik dmuchawy) |
| 40A | ABS 2 | Moduł sterujący ABS / ESC, uniwersalne złącze sterujące |
| 60A | B+2 | Inteligentny blok zacisków (IPS 5, IPS 6, IPS 7, IPS 8, bezpiecznik – F31 / F37 / F38) |
| BEZPIECZNIKI: | ||
| 50A | B+4 | Blok zacisków E / R (bezpiecznik – F29 / F30 / F31) |
| 30A | PEB 1 | Moduł elektrycznego hamulca postojowego |
| 50A | C / WENTYLATOR | RLY 1 (przekaźnik C/wentylator 1), RLY 5 (przekaźnik C/wentylator 2) |
| 30A | PEB 2 | Moduł elektrycznego hamulca postojowego |
| 20A | PODKŁADKA H / LP | RLY. 8 (przekaźnik spryskiwaczy reflektorów) |
| 10 A | PRZEŁĄCZNIK HAMULCA | Włącznik światła hamowania, inteligentny moduł sterujący kluczykiem |
| 30A | GNIAZDO 2 | RLY. 7 (przekaźnik gniazdowy) |
| 15A | POMPA PALIWOWA | RLY 12 (przekaźnik pompy paliwa) |
| 15A | ODLODZENIE | RLY 4 (przekaźnik odszraniania) |
| 15A | ZATRZYMANIE LAMPY | Elektroniczny moduł sygnału stop |
| 50A | B+3 | Inteligentna listwa zaciskowa (automatyczne urządzenie odcinające prąd upływu, bezpiecznik – F30 / F32 / F33 / F39) |
| 40A | IG1 | RLY 9 (przekaźnik PDM 1 (ACC)), RLY 11 (przekaźnik PDM 2 (IG 1)), wyłącznik zapłonu |
| 40A | 5 ecu | Blok EMS (bezpiecznik – F32 / F33 / F34, przekaźnik sterujący silnika) |
| 10 A | B/UP LP | MT – Włącznik świateł cofania, A / T – Połączone światło tylne (wejście) LH / RH, elektrochromowe lusterko wsteczne, główna jednostka A / V i nawigacja, audio, zestaw wskaźników |
| 25A | WYCIERACZKA (LEWA) | Silnik wycieraczki przedniej lewej |
| 25A | WYCIERACZKA (DR) | Silnik wycieraczki przedniej prawej |
| 15A | 4 ecu | ECM/PCM |
| 15A | TRĄBIĆ | Przekaźnik klaksonowy |
| 15A | 3 ecu | PCM (A/T), ECM (M/T) |
| 10 A | B / ALARM | B / Przekaźnik klaksonu alarmowego, przekaźnik klaksonu |
| 10 A | WTRYSKIWACZ | G4NA: Wtryskiwacz nr 1 / nr 2 / nr 3 / nr 4 |
| 10 A | 2 ecu | G4FD : PCM (A/T), ECM (M/T) G4NC : PCM (A/T), ECM (M/T) |
| 20A | CEWKA ZAPŁONOWA 1 | Cewka zapłonowa # 1 / # 2 / # 3 / # 4, skraplacz |
| 10 A | CZUJNIK 2 | G4FD: Zawór sterujący olejem nr 1 / nr 2, czujnik poziomu oleju, blok zacisków E / R (RLY. 1, RLY. 5) G4NA / G4NC: Zawór sterujący olejem nr 1 / nr 2, czujnik położenia wałka rozrządu (wlot / wydech) , Czujnik poziomu oleju (G4NC), listwa zaciskowa E/R (RLY 1, RLY 5) |
| 20A | 1 ecu | PCM (A/T), ECM (M/T) |
| 10 A | CZUJNIK 1 | Czujnik tlenu (góra/dół), zmienny elektrozawór wlotowy, elektrozawór sterowania przedmuchem |
| Nazwa przekaźnika | Stożek |
|---|---|
| C / WENTYLATOR 1 | Gniazdo mikro |
| MIŁOŚNIK | Gniazdo mikro |
| PDM3 (IG2) | Gniazdo mikro |
| Odmrażacz | Gniazdo mikro |
| C / wentylator 2 | Gniazdo mikro |
| RR HTD | Gniazdo mikro |
| Wtyczka | Gniazdo mikro |
| H / lampa spryskiwacza | Gniazdo mikro |
| PDM1 (ACC) | Gniazdo mikro |
| POCZĄTEK | Gniazdo mikro |
| PDM2 (IG1) | Gniazdo mikro |
| Pompa paliwowa | Gniazdo mikro |
| Kontrola silnika | PCB |
| B / Róg | PCB |
| klakson | PCB |
