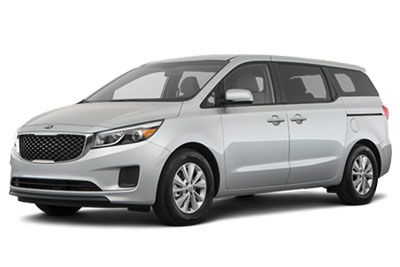

W tym artykule rozważymy trzecią generację KIA Sedona, dostępną od 2015 roku do dnia dzisiejszego. Tutaj znajdziesz schemat skrzynki bezpieczników KIA Sedona 2015, 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników ) i przekaźniki.
Contents
Układ bezpieczników KIA Sedona 2015-2019…
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Sedona znajdują się w skrzynce bezpieczników na desce rozdzielczej (patrz bezpieczniki „POWER OUTLET2” (gniazdo zasilania konsoli), „POWER OUTLET3” (tylne wyjście)).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Topliwy zleceniodawca
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2015, 2016, 2017, 2018
Panel
Przyporządkowanie bezpieczników do tablicy rozdzielczej (2015-2018)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| ECU | 10 A | PCM, skrzynka napędu wtryskiwaczy, inteligentny moduł sterowania kluczem/moduł immobilizera |
| MODUŁ4 | 7,5A | Siłownik urządzenia do poziomowania reflektorów LH / RH, uniwersalne złącze sterujące, przełącznik tylnej szyby, moduł MTS, elektrochromatyczna, jednostka główna A/V i nawigacji, moduł sterowania klimatyzacją, moduł sterowania nagrzewnicą, moduł sterowania fotelem wentylacyjnym pasażera, moduł sterowania IMS kierowcy, moduł sterowania ogrzewaniem tylnego siedzenia, moduł automatycznego poziomowania głowy, dźwignia zmiany biegów ATM ILL. |
| MODUŁ3 | 10 A | Moduł LDWS, światło hamowania, przedni lewy / prawy czujnik parkowania, przedni lewy / prawy czujnik parkowania (ŚRODEK), tylny klakson parkowania, tylny lewy / prawy czujnik parkowania, tylny lewy / prawy czujnik parkowania (ŚRODEK), markiza Radar wykrywania punktowego LH / RH |
| MODUŁ5 | 7,5A | Moduł sterowania nagrzewnicą tylnego siedzenia, moduł falownika AC, moduł sterowania nagrzewnicą, moduł sterowania wentylacją siedzenia pasażera, oświetlenie przenośne, moduł widoku przestrzennego |
| MODUŁ6 | 7,5A | BCM, inteligentny moduł sterowania kluczem |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Silnik wycieraczki tylnej, przekaźnik wycieraczki RR |
| GRUPA | 7,5A | Klaster instrumentów |
| A/CON1 | 7,5A | Moduł sterowania klimatyzacją, jonizator, tylny przełącznik sterowania klimatyzacją, blok PCB (przekaźnik dmuchawy, przekaźnik dmuchawy RR) |
| PAMIĘĆ2 | 10 A | Złącze łącza danych, zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją, BCM, moduł zasilania drzwi przesuwnych, moduł drzwi kierowcy, przełącznik szyby pasażera, moduł sterowania IMS kierowcy |
| INTELIGENTNY KLUCZ3 | 10 A | Włącznik/wyłącznik, moduł immobilizera |
| GNIAZDO ZASILANIA2 | 20A | Gniazdo zasilania konsoli |
| A/SAC IND | 7,5A | Zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją (automatyczny) |
| PRALKA | 15A | Przełącznik wielofunkcyjny, BCM |
| HTD STRG | 15A | Sprężyna zegarowa (przełącznik na kierownicy) |
| PAMIĘĆ1 | 10 A | Sprężyna zegarowa (przełącznik na kierownicy) |
| INTELIGENTNY KLUCZ1 | 25A | Inteligentny moduł sterowania kluczem |
| GNIAZDO ZASILANIA3 | 20A | Tylne gniazdo zasilania |
| MODUŁ2 | 7,5A | BCM, moduł drzwi kierowcy, moduł drzwi pasażera |
| MULTIMEDIA | 15A | Ładowarka USB #1/#2, moduł MTS, Audio, A/V i jednostka główna nawigacji |
| S / DACH PRZEDNI | 20A | Silnik szyberdachu przedniego |
| NIE | 25A | NIE |
| IGN1 | 20A | BLOC PCB (topliwy – ABS3, TCU, MDPS, CRUISE) |
| INTELIGENTNY KLUCZ2 | 7,5A | Inteligentny moduł sterowania kluczem |
| LAMPA WEWNĘTRZNA | 10 A | Ręczne światło, górne oświetlenie konsoli, światło ładowania, przedni lewy / prawy przełącznik światła, oświetlenie schowka na rękawiczki, kluczowy przełącznik ostrzegawczy |
| ZACZĄĆ | 7,5A | Z IMMO./Smart Key: przełącznik zakresu transmisji, nie dotyczy IMMO. : Blok PCB (B / przekaźnik alarmu) |
| S / TOIT AR | 25A | Silnik tylnego szyberdachu |
| ZABLOKUJ DR | 20A | Przekaźnik tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania drzwi przesuwnych |
| ŚWIATŁA PRZECIWMGIELNE RR | 10 A | – |
| MODUŁ 1 | 10 A | Audio, główna jednostka A/V i nawigacja, jednostka wizyjna, BCM, oświetlenie konsoli sufitowej, moduł MTS, zegar cyfrowy, ładowarka USB #1/#2 |
| TORBA | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| A/CON2 | 7,5A | Moduł sterowania klimatyzacją, rezystancja dmuchawy (ręczna) |
| MIRR HTD | 10 A | Elektryczne lusterko zewnętrzne pasażera, moduł sterowania klimatyzacją |
| PRZEŁĄCZNIK HAMULCA | 7,5A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| P / WDW LH | 25A | Moduł szyby bezpieczeństwa kierowcy, moduł drzwi kierowcy, przełącznik szyby lewego tylnego elektrycznego podnośnika, przełącznik szyby tylnej lewego podnośnika elektrycznego, moduł szyby bezpieczeństwa tylnego lewego |
| MODUŁ7 | 7,5A | Elektromagnes blokady kluczyka, przełącznik pokrywy paliwa, przełącznik ATM, tylny przełącznik klimatyzacji, elektrochromatyczne lusterko wsteczne |
| GNIAZDO 1 | 20A | Przednie gniazdo zasilania |
| P / SIEGE DRV | 30A | Przełącznik ręczny kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS kierowcy; |
| P/WDW RH | 25A | Moduł okna bezpieczeństwa pasażera, silnik szyby pasażera, moduł drzwi pasażera, prawy tylny przełącznik szyby, prawy tylny przełącznik szyby mocy, prawy tylny moduł szyby bezpieczeństwa |
| OGRZEWANIE PRZEDNIE | 20A | Moduł sterujący nagrzewnicą, moduł sterujący wentylacją fotela pasażera |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2015-2018)
| Nazwisko | Natężenie w amperach | obwód chroniony] |
|---|---|---|
| ABS1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| ABS2 | 40A | Moduł ESC |
| FALOWNIK | 30A | Jednostka inwertera AC |
| OFERTA | 15A | Skrzynka napędu wtryskiwaczy |
| OGRZEWANIE TYŁ / TYŁ | 25A | Moduł sterujący ogrzewaniem tylnego siedzenia |
| PRZEDNIE ŚWIATŁA PRZECIWMGIELNE | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny pasażera |
| WENTYLATOR CHŁODZĄCY1 | 60A | Przekaźnik wentylatora chłodzącego1 |
| WENTYLATOR CHŁODZĄCY2 | 50A | Przekaźnik wentylatora chłodzącego2 |
| B+4 | 50A | Inteligentna listwa zaciskowa (moduł sterujący IPS, IPS3, IPS4, IPS5, IPS6, bezpiecznik – MODUŁ7) |
| ELEKTRYCZNE DRZWI TYLNE | 40A | Elektryczny moduł tylnej klapy |
| B+2 | 50A | Inteligentna listwa zaciskowa (automatyczne urządzenie odcinające prąd upływu, bezpiecznik – P / SEAT DRV, P / WDW RH) |
| IG1 | 40A | Z kluczykiem inteligentnym: przekaźnik PDM1/2, bez kluczyka inteligentnego: wyłącznik zapłonu |
| IG2 | 40A | Przekaźnik rozrusznika, z kluczykiem inteligentnym: przekaźnik PDM3, bez kluczyka inteligentnego: wyłącznik zapłonu, |
| B+1 | 50A | Inteligentny blok zacisków (moduł sterujący IPS, bezpiecznik – P / WDW LH, S / HEATER FRT, DR LOCK) |
| PRZYCZEPA | 30A | Gniazdo zasilania przyczepy |
| B+5 | 50A | Inteligentny blok zacisków (sterownik silnika, przekaźnik gniazda, bezpiecznik – S / ROOF FRT, S / ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP) |
| PSD1 | 40A | Elektryczny moduł drzwi przesuwnych |
| PSD2 | 40A | Elektryczny moduł drzwi przesuwnych |
| B+3 | 50A | Inteligentny blok zacisków (moduł sterowania IPS, IPS1, IPS2) |
| MDPS | 125A | Jednostka MDPS (stelaż) |
| WENTYLATOR RR | 40A | Przekaźnik dmuchawy RR |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| CZUJNIK (B+) | 10 A | Czujnik baterii |
| B / RÓŻ RÓG | 10 A | B/przekaźnik klaksonu alarmowego |
| POKRYWA PALIWA | 10 A | Przekaźnik pokrywy paliwa |
| ODLODZENIE | 15A | Przekaźnik odszraniania |
| POMPA PALIWOWA | 15A | Przekaźnik pompy paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| WYCIERACZKA | 25 lat | Przekaźnik wycieraczek przednich (niski) |
| ECU3 | 30A | Przekaźnik sterowania silnikiem, bezpiecznik – ECU1 |
| PODGRZEWANY TYŁ | 40A | Przekaźnik tylnej grzałki |
| TCU | 15A | Przełącznik zasięgu transmisji |
| MDPS | 10 A | Jednostka MDPS (stelaż) |
| REJS | 10 A | Inteligentny radar tempomatu |
| LAMPA B/GÓRA | 10 A | Jednostka główna audio, A / V i nawigacyjna, tylna lampa zespolona (IN) LH / RH, elektrochromowe lusterko wsteczne |
| A / KON | 7,5A | Tylny przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją |
| ECU1 | 15A | PCM |
| ABS3 | 7,5A | Moduł ESC, czujnik kąta skrętu |
| ECU2 | 10 A | Skrzynka napędu wtryskiwaczy |
| CZUJNIK1 | 15A | Czujnik tlenu # 1 / # 2 / # 3 / # 4, PCM, skrzynka przyłączeniowa I / R (przekaźnik wentylatora chłodzącego 1) |
| CZUJNIK2 | 10 A | PCM, zawór odcinający nabój, zawór elektromagnetyczny zmiennego wlotu # 1 / # 2, zawór elektromagnetyczny kontroli przedmuchu, zawór kontroli oleju # 1 / # 2 (wlot), zawór kontroli oleju # 1 / # 2 (wylot) |
| CZUJNIK3 | 10 A | PCM, przekaźnik pompy paliwa |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa nr 1 ~ nr 6, kondensator nr 1 / nr 2 |
2017 RHD (Wielka Brytania)
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2017 RHD)
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2017 RHD)
Przekaźnik
2019
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2019)
| Nazwisko | Natężenie w amperach | Obwód chroniony |
|---|---|---|
| ECU | 10 A | PCM, inteligentny moduł sterowania kluczem/moduł immobilizera |
| MODUŁ4 | 7,5A | Siłownik urządzenia do poziomowania reflektorów LH/RH, uniwersalne złącze sterujące, przełącznik szyby przedniej, elektrochromatyczna, jednostka główna A/V i nawigacji, moduł sterowania klimatyzacją, moduł sterowania ogrzewaniem, wentylacja pasażera modułu sterowania fotelem, moduł sterowania IMS kierowcy, sterowanie ogrzewaniem tylnego siedzenia moduł automatycznego poziomowania głowicy, dźwignia zmiany biegów ATM ILL. |
| MODUŁ3 | 10 A | Moduł LDWS, światło hamowania, przedni lewy / prawy czujnik parkowania, przedni lewy / prawy czujnik parkowania (ŚRODEK), tylny klakson parkowania, tylny lewy / prawy czujnik parkowania, tylny lewy / prawy czujnik parkowania (ŚRODEK), roleta Radar wykrywania punktów LH / RH, FCA (pomoc w unikaniu kolizji z przodu) |
| MODUŁ5 | 7,5A | Moduł sterowania nagrzewnicą tylnego siedzenia, moduł falownika AC, moduł sterowania nagrzewnicą, moduł sterowania wentylacją siedzenia pasażera, oświetlenie przenośne, moduł widoku przestrzennego |
| MODUŁ6 | 7,5A | BCM, inteligentny moduł sterowania kluczem |
| WYCIERACZKA PRZEDNIEJ SZYBY RR | 15A | Silnik wycieraczki tylnej, przekaźnik wycieraczki RR |
| GRUPA | 7,5A | Klaster instrumentów |
| MODUŁ8 | 10 A | JEDNOSTKA DBL |
| A/CON1 | 7,5A | Moduł sterowania klimatyzacją, jonizator, tylny przełącznik sterowania klimatyzacją, blok PCB (przekaźnik dmuchawy, przekaźnik dmuchawy RR) |
| PAMIĘĆ2 | 10 A | Złącze łącza danych, zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją, BCM, moduł zasilania drzwi przesuwnych, moduł drzwi kierowcy, przełącznik szyby pasażera, moduł sterowania IMS kierowcy |
| INTELIGENTNY KLUCZ3 | 10 A | Włącznik/wyłącznik, moduł immobilizera |
| GNIAZDO ZASILANIA2 | 20A | Gniazdo zasilania konsoli |
| A/SAC IND | 7,5A | Zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją (automatyczny) |
| PRALKA | 15A | Przełącznik wielofunkcyjny, BCM |
| KIERUNEK GRZANIA | 15A | Sprężyna zegarowa (przełącznik na kierownicy) |
| PAMIĘĆ1 | 10 A | Sprężyna zegarowa (przełącznik na kierownicy) |
| INTELIGENTNY KLUCZ1 | 25A | Inteligentny moduł sterowania kluczem |
| GNIAZDO ZASILANIA3 | 20A | Tylne gniazdo zasilania |
| MODUŁ2 | 7,5A | BCM, moduł drzwi kierowcy, moduł drzwi pasażera |
| MULTIMEDIA | 15A | Ładowarka USB #1/#2, A/V i jednostka główna nawigacji |
| S / DACH PRZEDNI | 20A | Silnik szyberdachu przedniego |
| NIE | 25A | NIE |
| IG1 | 20A | BLOC PCB (topliwy – ABS3, TCU, MDPS, CRUISE) |
| INTELIGENTNY KLUCZ2 | 7,5A | Inteligentny moduł sterowania kluczem |
| LAMPA WEWNĘTRZNA | 10 A | Ręczne światło, górne oświetlenie konsoli, światło ładowania, przedni lewy / prawy przełącznik światła, oświetlenie schowka na rękawiczki, kluczowy przełącznik ostrzegawczy |
| ZACZĄĆ | 7,5A | Z IMMO./Smart Key: przełącznik zakresu transmisji, nie dotyczy IMMO. : Blok PCB (B / przekaźnik alarmu) |
| S / TOIT AR | 25A | Silnik tylnego szyberdachu |
| ZAMEK | 20A | Przekaźnik tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania drzwi przesuwnych |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | 10 A | – |
| MODUŁ 1 | 10 A | Jednostka główna audio, A/V i nawigacyjna, jednostka panoramiczna, BCM, lampa sufitowa konsoli, moduł MTS, zegar cyfrowy. Ładowarka USB nr 1 / nr 2 |
| PODUSZKA POWIETRZNA | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| A/CON2 | 7,5A | Moduł sterowania klimatyzacją, rezystancja dmuchawy (ręczna) |
| PODGRZEWANE LUSTERKO | 10 A | Elektryczne lusterko zewnętrzne pasażera, moduł sterowania klimatyzacją |
| PRZEŁĄCZNIK HAMULCA | 7,5A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| OGRZEWANIE TYŁ / TYŁ | 25A | Moduł sterujący ogrzewaniem tylnego siedzenia |
| P / LEWE OKNO | 25A | Moduł szyby bezpieczeństwa kierowcy, moduł drzwi kierowcy, przełącznik szyby lewego tylnego elektrycznego podnośnika, przełącznik szyby tylnej lewego podnośnika elektrycznego, moduł szyby bezpieczeństwa tylnego lewego |
| MODUŁ7 | 7,5A | Elektromagnes blokady kluczyka, przełącznik pokrywy paliwa, przełącznik ATM, tylny przełącznik klimatyzacji, elektrochromatyczne lusterko wsteczne |
| GNIAZDO ZASILANIA1 | 20A | Przednie gniazdo zasilania |
| P / Oblężenie (DRV) | 30A | Przełącznik ręczny kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS kierowcy; |
| P / PRAWE OKNO | 25A | Moduł okna bezpieczeństwa pasażera, silnik szyby pasażera, moduł drzwi pasażera, prawy tylny przełącznik szyby, prawy tylny przełącznik szyby mocy, prawy tylny moduł szyby bezpieczeństwa |
| OGRZEWANIE PRZEDNIE | 20A | Moduł sterujący nagrzewnicą, moduł sterujący wentylacją fotela pasażera |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2019)
| Nazwisko | Natężenie w amperach | obwód chroniony] |
|---|---|---|
| MIŁOŚNIK | 80A | Wentylator chłodzący |
| ABS1 | 40 lat | Moduł ESC, uniwersalne złącze sterujące |
| ABS2 | 40 lat | Moduł ESC |
| FALOWNIK | 30A | Jednostka inwertera AC |
| H / LAMPA WYSOKI | 10 A | H / LAMP HI Elektromagnes |
| EPB1 | 15A | Jednostka PEB |
| EPB2 | 15A | Jednostka PEB |
| TCU | 15A | Jednostka transmisyjna |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny pasażera |
| B+4 | 50A | Inteligentna listwa zaciskowa (moduł sterujący IPS, IPS3, IPS4, IPS5, IPS6, bezpiecznik – MODUŁ7) |
| ELEKTRYCZNE DRZWI TYLNE | 40 lat | Elektryczny moduł tylnej klapy |
| B+2 | 50A | Inteligentna listwa zaciskowa (automatyczne odcięcie prądu upływu, bezpiecznik – P/SEAT DRV, P/WDW RH), ogrzewanie tylnej kanapy, oświetlenie wnętrza, multimedia, pamięć |
| IG1 | 40 lat | Z kluczykiem inteligentnym: przekaźnik PDM1/2, bez kluczyka inteligentnego: wyłącznik zapłonu |
| IG2 | 40 lat | Przekaźnik rozrusznika, z kluczykiem inteligentnym: przekaźnik PDM3, bez kluczyka inteligentnego: wyłącznik zapłonu, |
| B+1 | 50A | Inteligentny blok zacisków (moduł sterujący IPS, bezpiecznik – PA / VDW LH, S / HEATER FRT, DR LOCK) |
| MIŁOŚNIK | 40 lat | Przekaźnik dmuchawy |
| PRZYCZEPA | 30A | Gniazdo zasilania przyczepy |
| B+5 | 50A | Inteligentny blok zacisków (sterownik silnika, przekaźnik gniazda, bezpiecznik – S / ROOF FRT, S / ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP). Gniazdol, Gniazdo2 |
| PSD1 | 40 lat | Elektryczny moduł drzwi przesuwnych |
| PSD2 | 40 lat | Elektryczny moduł drzwi przesuwnych |
| B+3 | 50A | Inteligentny blok zacisków (moduł sterowania IPS, IPS1, IPS2) |
| MDPS | 125A | Jednostka MDPS (stelaż) |
| WENTYLATOR RR | 40 lat | Przekaźnik dmuchawy RR |
| CZUJNIK (B+) | 10 A | Czujnik baterii |
| B / RÓŻ RÓG | 15A | B/przekaźnik klaksonu alarmowego |
| POKRYWA PALIWA | 10 A | Przekaźnik pokrywy paliwa |
| ODLODZENIE | 15A | Przekaźnik odszraniania |
| DRL | 10 A | Przekaźnik DRL |
| POMPA PALIWOWA | 15A | Przekaźnik pompy paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| WYCIERACZKA | 25A | Przekaźnik wycieraczek przednich (niski) |
| ECU3 | 30A | Przekaźnik sterowania silnikiem, bezpiecznik – ECU1 |
| OGRZEWANIE PALIWA | 30A | – |
| PODGRZEWANY TYŁ | 40A | Przekaźnik tylnej grzałki |
| CZUJNIK5 | 10 A | – |
| TCU | 10 A | Przełącznik zasięgu transmisji |
| MDPS | 10 A | Jednostka MDPS (stelaż) |
| DCU | 10 A | – |
| LAMPA B/GÓRA | 10 A | Jednostka główna audio, A / V i nawigacyjna, tylna lampa zespolona (IN) LH / RH, elektrochromowe lusterko wsteczne |
| A / KON | 7,5A | Tylny przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją |
| ECU1 | 15A | PCM |
| ABS3 | 7,5A | Moduł ESC, czujnik kąta skrętu |
| CZUJNIK4 | 10 A | Przekaźnik pompy paliwa |
| ECU2 | 20A | Jednostka ECU |
| CZUJNIK1 | 15A | Czujnik tlenu # 1 / # 2 / # 3 / # 4, PCM, skrzynka przyłączeniowa I / R (przekaźnik wentylatora chłodzącego 1) |
| CZUJNIK2 | 10 A | PCM, zawór odcinający nabój, zawór elektromagnetyczny zmiennego wlotu # 1 / # 2, zawór elektromagnetyczny kontroli przedmuchu, zawór kontroli oleju # 1 / # 2 (wlot), zawór kontroli oleju # 1 / # 2 (wylot) |
| CZUJNIK3 | 10 A | PCM, wtryskiwacz |
| CEWKA ZAPŁONOWA | 20A | Cewka zapłonowa nr 1- # 6, kondensator nr 1 / # 2 |
| ECU3 | 20A | Jednostka ECU |
