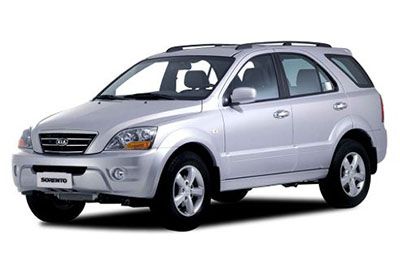

W tym artykule rozważamy pierwszą generację KIA Sorento (BL), produkowaną w latach 2003-2009. Tutaj znajdziesz schematy skrzynek bezpieczników KIA Sorento 2003, 2004, 2005, 2006, 2007, 2008 i 2009 , uzyskaj informacje w sprawie lokalizacji paneli bezpieczników w samochodzie i znajdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników KIA Sorento 2003-2009
Bezpieczniki zapalniczki (gniazdo zasilania) w KIA Sorento 2003-2006 – patrz bezpieczniki „P/SCK (CTR)” (gniazdo środkowe), „CIGAR (FRT)” (zapalniczka), „P/SCK (FRT, RR) ) „(przednie i tylne) w skrzynce bezpieczników deski rozdzielczej oraz bezpiecznik” BTN 1 „w skrzynce bezpieczników komory silnika. Od 2007 r. – bezpieczniki” CIGAR (FRT ) ”(zapalniczka) w skrzynce bezpieczników deski rozdzielczej, oraz „CENTER P / OUTLET ”,„ P / OUTLET ” bezpieczniki w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą pod deską rozdzielczą po stronie kierowcy.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Bezpiecznik alternatora (główny bezpiecznik)
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2003, 2004, 2005, 2006
Panel
Przyporządkowanie bezpieczników do tablicy rozdzielczej (2003-2006)
| Opis | KLASYFIKACJA WZMACNIACZA | CHRONIONY ELEMENT |
|---|---|---|
| 1. Z SHD | 15 lat | Odmrażacz |
| 2. S / TOIT | 20 lat | Szyberdach |
| 3. START | 10 A | System rozruchowy, PCM, ACC |
| 4. NIEBEZPIECZEŃSTWO | 15 lat | Jednostka sterująca migaczem i alarmem |
| 5. P/SCK(CTR) | 15 lat | Gniazdo centralne |
| 6. CYGAR (FRT) | 15 lat | Zapalniczka |
| 7. DRL/OBD-II | 10 A | Sprawdź złącze |
| 8. WYCIERACZKA (PRZEDNIA) | 20 lat | Wycieraczka i spryskiwacz przedniej szyby, reflektor, przednia nagrzewnica i klimatyzacja, układ chłodzenia. Odmrażacz |
| 9. P / SCK (FRT, RR) | 30 lat | Przednie i tylne gniazdo zasilania |
| 10. CEWKA PRZEKAŹNIKA | 10 A | Cewka przekaźnika |
| 11. WYCIERACZKA SZYBY PRZEDNIEJ (TYŁ) | 10 A | Wycieraczka i spryskiwacz szyby przedniej, ETWIS, ogrzewanie i klimatyzacja, komputer pokładowy, szyberdach |
| 12. CAC | 10 A | Lusterko elektryczne, Zapalniczka, Gniazdko elektryczne, Zegar, Wejście bezkluczykowe, Audio |
| 13. CTC | 20 lat | Jednostka sterująca skrzynią rozdzielczą |
| 14. MGŁA (RR) | 15 lat | Tylne światło przeciwmgielne |
| 15. LUSTERKO O/S | 10 A | Elektryczne zdalnie sterowane lusterko wsteczne |
| 16. LAMPA DO SYPIALNI | 10 A | Zestaw wskaźników, ETWIS, reflektor, DRL, dostęp bezkluczykowy, oświetlenie komory, światło słoneczne, zegar |
| 17. S / CIEPLE | 20 lat | Podgrzewane siedzenie |
| 18. AUDIO PREMIUM | 30 lat | audio |
| 19. ZATRZYMANIE LAMPY | 20 lat | Światło hamowania |
| 20. WŁĄCZ ŚWIATŁO | 10 A | Jednostka sterująca migaczem i alarmem |
| 21. A / SAC | 10 A | Poduszka powietrzna |
| 22. LICZNIK | 10 A | PCM, ACC, komputer pokładowy, światło hamowania, DRL, ETWIS, zestaw wskaźników, przednia nagrzewnica i klimatyzacja |
| 23. PRZYCZEPA | 15 lat | Akcesoria do przyczep |
| 24. SILNIK | 10 A | PCM, chłodzenie, czujnik prędkości, złącze diagnostyczne, ACC, zestaw wskaźników, ABS |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2003-2006)
| Opis | KLASYFIKACJA WZMACNIACZA | CHRONIONY ELEMENT |
|---|---|---|
| TRĄBIĆ | 15 lat | trąbić |
| P / TRN | 10 A | PCM, główny przekaznik |
| WTRYSKIWACZ | 15 lat | PCM |
| AUDIO | 20 lat | audio |
| GŁOWA (HI) | 15 lat | Czołówka |
| ILUMI | 10 A | Oświetlenie dziurki od klucza |
| O2 (DN) | 15 lat | PCM |
| GŁOWA (LO) | 15 lat | Czołówka |
| EXT | 15 lat | DRL, światło licencji, światło tylne, światło pozycyjne, kierunkowskaz; |
| P / W (po lewej) | 25 lat | Okno elektryczne |
| O2 (GÓRA) | 15 lat | PCM |
| KARMIONY | 25 lat | Odmrażacz |
| PALIWO | 15 lat | Przekaźnik pompy paliwa |
| P/W (prawa) | 25 lat | Okno elektryczne |
| ECU | 10 A | PCM, chłodzenie |
| PAMIĘĆ | 10 A | Ogrzewanie i klimatyzacja z przodu, Etwis, Keyless entry system |
| F / MGŁA | 15 lat | Przednie światło przeciwmgielne |
| IGN 2 | 30 lat | Stacyjka |
| BTN 3 | 40 lat | Kierunkowskazy i kierunkowskazy, zamki do drzwi elektrycznych |
| ABS 1 | 40 lat | abs |
| C / WENTYLATOR (1) | 40 lat | System chłodzenia |
| F / BLW | 30 lat | Ogrzewanie i klimatyzacja przednia |
| C / WENTYLATOR (2) | 30 lat | System chłodzenia |
| BTN 1 | 40 lat | Zapalniczka, gniazdo zasilania |
| IGN 1 | 40 lat | Stacyjka |
| BTN 2 | 30 lat | Fotel elektryczny, PCM |
2004 RHD (Wielka Brytania)
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2004 RHD)
| Opis | Natężenie w amperach | CHRONIONY KOMPONENT |
|---|---|---|
| (Z SHD) | 15A | Przedni przekaźnik odszraniania |
| (S / TOIT) | 20A | Jednostka szyberdachu |
| ZACZĄĆ | 10 A | Przełącznik zakresu transmisji (tylko AyT), przekaźnik rozrusznika |
| RYZYKO | 15A | Przełącznik zagrożenia |
| P/SCK (CTR) | 15A | Gniazdo centralne |
| Cygaro (FRT) | 15A | Zapalniczka przednia |
| (DRL/OBD-II) | 10 A | Jednostka DRL, złącze kontrolne OBD-II |
| WYCIERACZKA (PRZEDNIA) | 20A | Przednia wycieraczka, przedni przekaźnik odszraniania Przekaźnik filtra paliwa, szyberdach |
| P / SCK (przód, tył) | 30A | Przednie i tylne gniazdo zasilania |
| WYCIERACZKA (TYŁ) | 10 A | Przełącznik wycieraczki tylnej i spryskiwacza, jednostka sterująca wycieraczki tylnej |
| CAC | 10 A | Przekaźnik zapalniczki, przekaźnik gniazda zasilania |
| (CEWKA PRZEKAŹNIKA) | 10 A | Układ chłodzenia odszraniania Reflektor, ogrzewanie i klimatyzacja |
| (TCCS) | 20A | Jednostka sterująca skrzynią rozdzielczą |
| (MGŁA (RR)) | 15A | Tylne światło przeciwmgielne (jeśli jest w wyposażeniu) |
| (LUSTRO O / S) | 10 A | Lusterko z elektrycznym pilotem Składana skrzynka sterownicza lusterka zewnętrznego |
| LAMPA POKOJOWA | 10 A | Oświetlenie przestrzeni ładunkowej, Konsola sufitowa Oświetlenie obszaru centralnego, Oświetlenie zewnętrzne drzwi, Oświetlenie osłony przeciwsłonecznej |
| (S / GORĄCE) | 20A | Podgrzewane siedzenie przednie |
| DŹWIĘK PREMIUM | 30A | Dźwięk wysokiej klasy |
| ZATRZYMANIE LAMPY | 20A | Włącznik światła hamowania |
| WŁĄCZ LAMPĘ | 10 A | Wyłącznik awaryjny, ETACS, jednostka DRL, automatyczna jednostka sterująca oświetleniem Tylna jednostka sterująca |
| (TORBA) | 10 A | Jednostka sterująca poduszki powietrznej |
| METR | 10 A | Klaster, przełącznik świateł cofania, jednostka sterująca klimatyzacji, czujnik AQS, przełącznik zakresu transmisji (tylko AT), jednostka sterująca ECAT (tylko AT) |
| (PRZYCZEPA) | 15A | Instalacja elektryczna przyczepy |
| SILNIK | 10 A | Jednostka sterująca silnika, czujnik prędkości, jednostka sterująca skrzynki rozdzielczej |
Komora silnika
Benzyna
Diesel
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2004 RHD)
| Opis | KLASYFIKACJA WZMACNIACZA | CHRONIONY KOMPONENT |
|---|---|---|
| PALIWO | 15A | Przekaźnik pompy paliwa |
| F / OGRZEWANIE | 30A | System ogrzewania filtra paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| GŁOWA (HI) | 15A | Reflektor, klaster |
| GŁOWA (LO) | 15A | Czołówka |
| (H/SPALANIE) | 20A | Podgrzewacz paliwa (tylko silnik wysokoprężny) |
| (NAWILŻANIE H/LP) | 20A | Spryskiwacze reflektorów |
| ECU | 10 A | Jednostka sterująca silnika |
| 02 (DN) | 15A | Czujnik tylny 02 |
| 02 (GÓRA) | 15A | Czujnik przedni 02 |
| P / TRN | 10 A | Przekaźnik główny, alternator |
| P / W (po lewej) | 25A | Przełącznik podnośnika szyb (lewy) |
| P/W (prawa) | 25A | Przełącznik szyb (RH) |
| KARMIONY | 25A | Przekaźnik odszraniania |
| GŁÓWNY | 120 A | Alternator |
| IGN1 | 40A | Stacyjka |
| IGN2 | 30A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| (BRZUCH) | 40A | Jednostka sterująca ABS |
| F / BLW | 30A | Przekaźnik dmuchawy przedniej |
| (F / MGŁA) | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| ŚWIATŁO 1 | 60A | Świeca żarowa (tylko silnik wysokoprężny) |
| ŚWIATŁO 2 | 60A | Świeca żarowa (tylko silnik wysokoprężny) |
| Z / HTR 1 | 30A | Podgrzewacz wody 1 (tylko silnik wysokoprężny) |
| A/HTR2 | 30A | Podgrzewacz wody 2 (tylko silnik wysokoprężny) |
| Z HTR3 | 30A | Podgrzewacz wody 3 (tylko silnik wysokoprężny) |
| F / OGRZEWANIE | 30A | System ogrzewania filtra paliwa |
| WTRYSKIWACZ | 15A | Jednostka sterująca silnika, zawór elektromagnetyczny EGR (jeśli jest na wyposażeniu), przekaźnik podgrzewacza wstępnego (tylko silnik Diesla), przekaźnik podgrzewacza wody (tylko silnik Diesla) |
| BTN1 | 40A | ROOM Bezpiecznik 10A, Bezpiecznik TCCS 20A, Bezpiecznik STOP 15A, Gniazdo zasilania |
| BTN2 | 20A | Tylne światło przeciwmgielne, siedzenie elektryczne, siedzenie wodne |
| BTN3 | 40A | Z SHD 15A, D / Lock, Hazard 15A, S / Roof 20A, OBD-II 10A, bezpiecznik fotela (kierowca) |
| CD / WENTYLATOR (C / WENTYLATOR2) | 30A | Przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego (HI) |
| PAMIĘĆ | 10 A | ETACS, klaster, jednostka sterująca ECAT, jednostka klimatyzacyjna, miernik Muiti |
| AUDIO | 20A | Bezpiecznik MEMORY 10A, jednostka sterująca wycieraczki tylnej szyby, audio |
| (EXT) | 15A | Przekaźnik światła przeciwmgielnego, oświetlenie tablicy rejestracyjnej, światło tylne kombinowane, światło pozycyjne |
| ILUMI | 10 A | Jednostka DRL, przełącznik schowka na rękawiczki, zapalniczka przednia, przełącznik niebezpieczeństwa, zegar, klaster, tłumik, przełącznik szyby, przełącznik tylnego odszraniania, przełącznik tylnej wycieraczki i spryskiwacza, audio |
2007, 2008, 2009
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2007, 2008, 2009)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| z SHD | 15A | Odmrażacz tylnej szyby |
| TPMS | 10 A | System monitorowania ciśnienia opon |
| WYCIERACZKA (PRZD) | 20A | Wycieraczka przedniej szyby |
| DRL/OBD-II | 15A | Pożary dzienne |
| RYZYKO | 15A | Kierunkowskaz |
| WYCIERACZKA (TYŁ) | 10 A | Wycieraczka tylnej szyby |
| S / TOIT | 20A | Szyberdach |
| LUSTRO O / S | 10 A | Boczne lusterko |
| CEWKA PRZEKAŹNIKA | 10 A | Cewka zapłonowa |
| ZACZĄĆ | 10 A | Uruchom silnik |
| S / GORĄCE | 20A | Podgrzewane siedzenie |
| CAC | 15A | Akcesorium |
| ZATRZYMANIE LAMPY | 20A | Światło hamowania |
| TCCS | 20A | TCS, ESC, immobilizer |
| LAMPA POKOJOWA | 10 A | Lampa pokojowa |
| Cygaro (FRT) | 15A | Zapalniczka |
| O / S MIRROR DEF | 20A | Ogrzewanie lusterek zewnętrznych |
| SILNIK | 10 A | Jednostka sterująca silnika |
| METR | 10 A | Multimetr |
| ABS IG | 10 A | abs |
| TORBA | 10 A | Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10 A | Włącz sygnał |
| FOTEL ELEKTRYCZNY | 30A | Fotel elektryczny |
| ZAMEK | 20A | Centralny zamek drzwi |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2007, 2008, 2009)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| TRĄBIĆ | 15A | trąbić |
| AUDIO | 30A | audio |
| GŁÓWNY | 140A | Alternator |
| ALTERNATOR | 150A | Alternator |
| GŁOWA (HI) | 15A | Latarnia morska (na górze) |
| GŁOWA (LO) | 15A | Latarnia morska (niska) |
| KARMIONY | 25A | Odmrażacz tylnej szyby |
| PAMIĘĆ | 10 A | Klaster, ETACS, klimatyzacja, zegar, lampka do sypialni |
| F / MGŁA | 15A | Przednie światło przeciwmgielne |
| IGN 2 | 30A | Zapłon |
| abs | 40A | abs |
| F / POMPA | 20A | Pompa paliwowa |
| C / WENTYLATOR | 30A | Wentylator chłodnicy |
| IGN 1 | 40A | Zapłon |
| ZEWNĘTRZNY WZMACNIACZ | 30A | Wzmacniacz |
| ILUMI | 10 A | Oświetlenie tablicy przyrządów |
| EXT | 15A | Światło tylne, kierunkowskaz |
| CENTRUM P / WYJŚCIE | 15A | Wtyczka |
| BTN 3 | 40A | W panelu B + |
| F / BLW | 30A | Miłośnik |
| BTN 1 | 40A | W panelu B + |
| BTN 2 | 30A | W panelu B + |
| P / TRN | 10 A | Czujniki układu sterowania układem napędowym, TCU |
| P / WYJŚCIE | 30A | Wtyczka |
| P/W LH | 25A | Okno elektryczne (lewe) |
| P/W RH | 25A | Okno elektryczne (prawe) |
| WTRYSKIWACZ | 15A | Wtryskiwacz |
| CEWKA IG | 10 A | Cewka zapłonowa |
| O2 SNSR | 15A | Czujnik O2 |
| ECU | 15A | Jednostka sterująca silnika |
| ZAPASOWY | 25A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
2008 RHD (Wielka Brytania)
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2008 RHD)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| z SHD | 15A | Odmrażacz tylnej szyby |
| LAMPA H / NISKA | 20A | Spryskiwacze reflektorów |
| WYCIERACZKA (PRZD) | 20A | Wycieraczka przedniej szyby |
| DRL/OBD-IP | 15A | Pożary dzienne |
| RYZYKO | 15A | Kierunkowskaz |
| WYCIERACZKA (TYŁ) | 10 A | Wycieraczka tylnej szyby |
| S / TOIT | 20A | Szyberdach |
| LUSTRO O / S | 10 A | Boczne lusterko |
| CEWKA PRZEKAŹNIKA | 10 A | Cewka zapłonowa |
| ZACZĄĆ | 10 A | Uruchom silnik |
| S / GORĄCE | 20A | Podgrzewane siedzenie |
| CAC | 15A | Akcesorium |
| ZATRZYMANIE LAMPY | 20A | Światło hamowania |
| TCCS | 20A | TCS, ESP, immobilizer |
| LAMPA POKOJOWA | 10 A | Lampa pokojowa |
| Rr MGŁA | 15A | Tylne światło przeciwmgielne |
| Cygaro (FRT) | 15A | Zapalniczka |
| O / S MIRROR DEF | 20A | Ogrzewanie lusterek zewnętrznych |
| SILNIK | 10 A | Jednostka sterująca silnika |
| METR | 10 A | Multimetr |
| ABS IG | 10 A | abs |
| TORBA | 10 A | Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10 A | Włącz sygnał |
| FOTEL ELEKTRYCZNY | 30A | Fotel elektryczny |
| ZAMEK | 20A | Centralny zamek drzwi |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
Komora silnika
Benzyna
Diesel
Reklamy reklamowe
Przyporządkowanie bezpieczników w komorze silnika (2008 RHD)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| TRĄBIĆ | 15A | trąbić |
| AUDIO | 30A | audio |
| GŁÓWNY | 140A (120A) | Alternator |
| ALTERNATOR | 150A | Alternator |
| GŁOWA (HI) | 15A | Latarnia morska (na górze) |
| GŁOWA (LO) | 15A | Latarnia morska (niska) |
| KARMIONY | 25A | Odmrażacz tylnej szyby |
| PAMIĘĆ | 10 A | Klaster, ETACS, klimatyzacja, zegar, lampka do sypialni |
| F / MGŁA | 15A | Przednie światło przeciwmgielne |
| IGN 2 | 30A | Zapłon |
| abs | 40A | abs |
| F / POMPA | 20A | Pompa paliwowa |
| C / WENTYLATOR | 30A | Wentylator chłodnicy |
| IGN 1 | 40A | Zapłon |
| ZEWNĘTRZNY WZMACNIACZ | 30A | Wzmacniacz |
| ILUMI | 10 A | Oświetlenie tablicy przyrządów |
| EXT | 15A | Światło tylne, kierunkowskaz |
| CENTRUM P / WYJŚCIE | 15A | Wtyczka |
| BTN 3 | 40A | W panelu B + |
| F / OGRZEW | 30A | Ogrzewanie olejowe |
| F / BLW | 30A | Miłośnik |
| BTN 1 | 40A | W panelu B + |
| BTN 2 | 30A | W panelu B + |
| P / TRN | 10 A | Czujniki układu sterowania układem napędowym, TCU |
| P / WYJŚCIE | 30A | Wtyczka |
| P/WLH | 25A | Okno elektryczne (lewe) |
| P/WRH | 25A | Okno elektryczne (prawe) |
| WTRYSKIWACZ | 15A | Wtryskiwacz |
| ECU SEN | 15A | Czujniki |
| CEWKA IG | 10 A | Cewka zapłonowa |
| O2 SNSR | 15A | Czujnik O2 |
| ECU | 15A | Jednostka sterująca silnika |
| A/CON RLY | 10 A | Przekaźnik klimatyzacji |
| 2 ecu | 15A | Jednostka sterująca silnika |
| 1 ecu | 15A | Jednostka sterująca silnika |
| WENTYLATOR l / C | 20A | Przekaźnik wentylatora intercoolera |
| C / WENTYLATOR (WYSOKI) | 60A | Wentylator chłodzący (wysoki) |
| ABS 2 | 20A | abs |
| PRZYCZEPA | 30A | Przyczepa |
| C / WENTYLATOR (NISKI) | 30A | Wentylator chłodzący (słaby) |
| ŚWIATŁO 1 | 60A | Świeca żarowa |
| H/BURN | 20A | Palnik grzewczy |
| P/HTR 1 | 40A | Grzałka PTC |
| ZAPASOWY | 25A | Zapasowy bezpiecznik |
| ZAPASOWY | 20A | Zapasowy bezpiecznik |
| ZAPASOWY | 15A | Zapasowy bezpiecznik |
| ZAPASOWY | 10 A | Zapasowy bezpiecznik |
