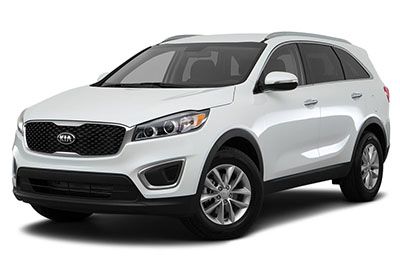

W tym artykule rozważamy trzecią generację KIA Sorento (UM), dostępną od 2016 roku do dnia dzisiejszego. Tutaj znajdziesz schemat skrzynki bezpieczników KIA Sorento 2016, 2017, 2018 i 2019 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu, a także dowiesz się więcej o przeznaczeniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników .
Contents
Układ bezpieczników KIA Sorento 2016-2019…
Bezpieczniki zapalniczki (gniazdo zasilania) KIA Sorento znajdują się w skrzynce bezpieczników w komorze silnika (patrz bezpieczniki „POWER OUTLET 1” (POWER OUTLET 3″(tylne gniazdo zasilania) i „POWER OUTLET 4″(gniazdo na bagaż)).
Lokalizacja skrzynki bezpieczników
Panel
Skrzynka bezpieczników znajduje się za pokrywą pod kierownicą.
Pojazdy z kierownicą po lewej stronie
Pojazdy z kierownicą po prawej stronie
Komora silnika
Topliwy zleceniodawca
Wewnątrz osłon bezpieczników / przekaźników znajduje się nalepka opisująca nazwę i pojemność bezpiecznika / przekaźnika. Wszystkie opisy paneli bezpieczników w tej instrukcji mogą nie dotyczyć Twojego pojazdu.
Schematy skrzynek bezpieczników
Reklamy reklamowe
2016
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2016)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PODUSZKA POWIETRZNA IND. | 10 A | Grupa, moduł sterowania klimatyzacją |
| A / CON 3 | 30A | Bezpiecznik – A / CON 2, silnik dmuchawy |
| A / CON 2 | 7,5A | Moduł sterowania klimatyzacją (automatyczny) |
| ZACZĄĆ | 7,5A | Blok zacisków E/R (przekaźnik rozrusznika), przełącznik zakresu transaxle |
| PODUSZKA POWIETRZNA | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| MODUŁ 2 | 10 A | Przełącznik Crash Pad, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli, tylny czujnik wspomagania parkowania LH/RH, tylny klakson wspomagania parkowania, czujnik LH/RH tylne wspomaganie parkowania (środek), wykrywanie martwego pola LH/RH radar, moduł elektrycznego hamulca postojowego |
| CAC | 10 A | Blok PCB (przekaźnik PDM (ACC), przekaźnik gniazda), BCM, audio, jednostka główna i nawigacyjna A/V, jednostka monitorująca Surround View, moduł sterowania inteligentnym kluczem, AMP, ładowarka USB, jednostka telematyczna |
| MODUŁ 4 | 10 A | Moduł automatycznego poziomowania reflektorów, siłownik urządzenia poziomowania reflektorów LH / RH |
| PRZEŁĄCZNIK HAMULCA | 7,5A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| MODUŁ 3 | 10 A | Moduł klimatyzacji, jednostka główna A / V i nawigacyjna, elektrochromowe lusterko wsteczne, moduł sterujący IMS kierowcy, wskaźnik dźwigni zmiany biegów ATM, lewy tylny podgrzewany fotel, moduł sterowania wentylacją przednią, moduł sterowania sterowanie ogrzewaniem przednich siedzeń, moduł telematyki |
| MODUŁ 1 | 10 A | BCM, włącznik świateł hamowania, moduł drzwi kierowcy / pasażera |
| INTELIGENTNY KLUCZ 1 | 15A | Inteligentny moduł sterowania kluczem |
| A/CON (RR) | 15A | Skrzynka przekaźników ICM (przekaźnik silnika tylnego wentylatora) |
| SŁONECZNY DACH 2 | 20A | Moduł sterujący szyberdachu (rolka) |
| DACH SŁONECZNY 1 | 20A | Moduł sterujący szyberdachu (szkło) |
| GRUPA | 10 A | Klaster instrumentów |
| MOST | 10 A | Bramka (MCU IG1) |
| IMMO. | 10 A | Inteligentny moduł sterowania kluczem, moduł immobilizera |
| IG1 | 15A | Listwa zaciskowa I/R (bezpiecznik – MDPS 3, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1, CRUISE) |
| MULTIMEDIA | 15A | Ładowarka USB, Audio, jednostka główna A/V i nawigacyjna, jednostka telematyczna |
| PAMIĘĆ 2 | 10 A | Klaster przyrządów, złącze łącza danych, moduł klimatyzacji, tylny moduł klimatyzacji, sprężyna zegarowa, MUT, lusterko elektrochromowe, moduł drzwi kierowcy / pasażera, przełącznik szyby pasażera, sterownik IMS modułu sterującego |
| ZAMEK | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY / PASAŻERA / RL / RR |
| INTELIGENTNY KLUCZ 2 | 10 A | Włącznik/wyłącznik, inteligentny moduł sterowania kluczem, moduł immobilizera |
| PRALKA | 15A | BCM, przełącznik wielofunkcyjny |
| MDPS | 7,5A | JEDNOSTKA MDPS (TYP KOLUMNOWY), czujnik kąta skrętu |
| PAMIĘĆ 1 | 10 A | BCM |
| KIERUNEK GRZANIA | 15A | BCM |
| WYCIERACZKA (TYŁ) | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| A / CON 1 | 7,5A | Moduł klimatyzacji, jonizator klastra, blok zacisków I/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| PODGRZEWANE LUSTERKO | 10 A | Moduł sterujący klimatyzacji, elektryczne lusterko zewnętrzne kierowcy/pasażera |
| MODUŁ 5 | 10 A | BCM, inteligentny moduł sterowania kluczem |
| MODUŁ 6 | 7,5A | Jednostka monitorująca widok panoramiczny, tylny moduł sterowania klimatyzacją, ogrzewanie tylnego lewego siedzenia, moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia, moduł falownika AC, przełącznik poduszki bezpieczeństwa |
| S / OGRZEWANIE (RR) | 15A | Podgrzewacz tylnego lewego siedzenia |
| S / OGRZEWANIE (FRT) | 20A | Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia |
| P / OKNO (DR) | 25A | Prawe tylne elektryczne okno bezpieczeństwa, prawy tylny elektryczny przełącznik okna, moduł elektrycznego okna bezpieczeństwa pasażera, moduł drzwi pasażera, elektryczny przełącznik okna pasażera |
| CHA 1 | 25A | NIE |
| MODUŁ 7 | 7,5A | Bramka (MCU B +), przełącznik trybu sportowego, klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach |
| LAMPA WEWNĘTRZNA | 10 A | Oświetlenie schowka, kluczyk zapłonu III. i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lewy / prawy włącznik światła sufitowego, światło ładowania, środkowe oświetlenie pomieszczenia, oświetlenie konsoli sufitowej, tylne lewe / prawe światło osobiste |
| POKRYWA PALIWA | 10 A | Przełącznik klapy tylnej i wlewu paliwa |
| P / Oblężenie (DRV) | 30A | Moduł sterujący IMS kierowcy, przełącznik ręczny fotela kierowcy |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| NIE 2 | 25A | NIE |
| P / OKNO (LEWO) | 25A | Lewe tylne elektryczne okno bezpieczeństwa, lewy tylny elektryczny przełącznik okna, elektryczny moduł bezpieczeństwa kierowcy, moduł drzwi kierowcy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2016, 2017)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| MDPS 1 | 100A | Jednostka MDPS (typ stelaża) |
| MDPS2 | 80A | Jednostka MDPS (typ kolumnowy) |
| WENTYLATOR CHŁODZĄCY 1 | 80A | Przekaźnik wentylatora chłodzącego 1 |
| B+1 | 60A | IGPM (topliwy – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
| B+2 | 60A | IGPM (topliwy – S/GRZEJNIK (FRT), P/WINDOW (RH), FULE COUVERCLE, AMP 1, AMP 2) |
| B+3 | 60A | IGPM (IPS 1, Bezpiecznik – MODUŁ 7, Bezpiecznik automatycznego urządzenia odcinającego prąd upływu – MULTIMEDIA, PAMIĘĆ 2, PAMIĘĆ 1), LAMPA WEWNĘTRZNA |
| B+5 | 50A | IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, topliwe — S/ROOF 1) |
| BEZPIECZNIKI: | ||
| B+4 | 40A | IGPM (Bezpiecznik – ZAMEK DRZWI, SMART KEY 1, SMART KEY 2, BRAKE SWITCH, A / CON (RR), S / ROOF 2) |
| ABS 2 | 20A | Moduł ESC |
| ABS 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| FALOWNIK | 30A | Moduł falownika AC |
| ELEKTRYCZNE DRZWI TYLNE | 30A | Elektryczny moduł tylnej klapy |
| PRZYCZEPA | 30A | Gniazdo zasilania przyczepy |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| liceum | 10 A | Czujnik baterii |
| POMPA PRÓŻNIOWA | 20A | [G4KH] Pompa próżniowa |
| TCU 2 | 15A | [G4KJ/G4KH] PCM |
| PEB 1 | 15A | Moduł elektrycznego hamulca postojowego |
| PEB 2 | 15A | Moduł elektrycznego hamulca postojowego |
| 4×4 | 20A | ECM 4×4 |
| 2 ecu | 15A | PCM |
| 3 ecu | 15A | [G6DH] IDB (obudowa sterownika wtryskiwaczy) |
| MDPS 3 | 7,5A | Jednostka MDPS (typ stelaża) |
| TCU 1 | 10 A | Przełącznik zakresu mostu pędnego |
| LAMPA B/GÓRA | 7,5A | Lampa tylna zespolona (IN) LH / RH, BCM, lusterko elektrochromowe, audio (UVO) |
| ABS 3 | 7,5A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| 1 ecu | 10 A | PCM, [G6DH] IDB (obudowa sterownika wtryskiwacza) |
| IG 2 | 40A | RLV. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu |
| GNIAZDO 1 | 20A | Przednie gniazdo zasilania i zapalniczka |
| CZUJNIK 6 | 7,5A | [G4KH] Przełącznik próżniowy hamulca, pompa próżniowa |
| GNIAZDO 2 | 20A | Przednie gniazdo zasilania |
| REJS | 7,5A | Inteligentny radar tempomatu |
| 4 ecu | 20A | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| WYCIERACZKA | 25A | Przekaźnik niskiego poziomu wycieraczek |
| ODLODZENIE | 15A | Przedni przekaźnik odszraniania |
| 5 ecu | 20A | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| IG 1 | 40A | Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu |
| CZUJNIK 4 | 10 A | [G4KJ / G4KH] Czujnik tlenu (góra/dół) [G6DH] PCM, czujnik tlenu # 1 / # 2 / # 3 / # 4 |
| CZUJNIK 5 | 15A | [G4KJ / G4KHJPCM [G6DH] IDB (obudowa sterownika wtryskiwacza) |
| GNIAZDO ZASILANIA 3 | 20A | Tylne gniazdo zasilania |
| CZUJNIK 1 | 20A | [G4KJ / G4KH] Cewka zapłonowa # 1 / # 2 / # 3 / # 4 [G6DF] Cewka zapłonowa # 1 / # 2 / # 3 / # 4 / # 5 / # 6, Skraplacz # 1 / # 2 |
| CZUJNIK 3 | 10 A | [G4KJ / G4KH] Przekaźnik pompy paliwa [G6DF] Przekaźnik pompy paliwa, PCM |
| GNIAZDO ZASILANIA 4 | 20A | Gniazdo bagażowe |
| PODGRZEWANY TYŁ | 40A | Tylny przekaźnik odmgławiacza |
| CZUJNIK 2 | 10 A | [G4KJ / G4KH] Blok zacisków E / R (przekaźnik wentylatora chłodzącego 1), zawór regulacji oleju (wylot), zawór elektromagnetyczny sterowania przedmuchem, zawór odcinający wkład, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny sterowania Sterowanie RCV (G4KH) [G6DH ] E / Blok zacisków R (przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny zmiennego wlotu nr 1 / nr 2, zawór elektromagnetyczny kontroli przedmuchu, zawór sterujący oleju nr 1 / nr 2 / nr 3 / nr 4 (wlot / wylot), PCM, zawór odcinający nabój |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| B / RÓŻ RÓG | 10 A | Przekaźnik klaksonu antykradzieżowego |
| Przekaźnik nr. | Nazwa przekaźnika | Stożek |
| E31 | Przekaźnik dmuchawy | MIKRO |
| E32 | START # 2 Przekaźnik | MIKRO |
| E33 | Przekaźnik wentylatora chłodzącego nr 1 | MINI |
2017
Reklamy reklamowe
Panel
Rozmieszczenie bezpieczników w tablicy rozdzielczej (2017)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PODUSZKA POWIETRZNA IND. | 10 A | Grupa, moduł sterowania klimatyzacją |
| A / CON 3 | 30A | Bezpiecznik – A / CON 2, silnik dmuchawy |
| A / CON 2 | 7,5A | Moduł sterowania klimatyzacją (automatyczny) |
| ZACZĄĆ | 7,5A | Blok zacisków E/R (przekaźnik rozrusznika), przełącznik zakresu transaxle |
| PODUSZKA POWIETRZNA | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| MODUŁ 2 | 10 A | Przełącznik poduszki powietrznej, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli, czujnik wspomagania parkowania z tyłu LH / RH, klakson parkowania z tyłu z tyłu, czujnik wspomagania parkowania z tyłu LH / RH (środek), wykrywanie martwego pola LH / RH radar, moduł elektronicznego hamulca postojowego |
| CAC | 10 A | Blok PCB (przekaźnik PDM (ACC), przekaźnik gniazda), BCM, audio, jednostka główna i nawigacyjna A/V, jednostka monitorująca Surround View, moduł sterowania inteligentnym kluczem, AMP, ładowarka USB, jednostka telematyczna |
| MODUŁ 4 | 10 A | Moduł automatycznego poziomowania reflektorów, siłownik urządzenia poziomowania reflektorów LH / RH |
| PRZEŁĄCZNIK HAMULCA | 7,5A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| MODUŁ 3 | 10 A | Moduł klimatyzacji, jednostka główna A / V i nawigacyjna, elektrochromowe lusterko wsteczne, moduł sterujący IMS kierowcy, wskaźnik dźwigni zmiany biegów ATM, lewy tylny podgrzewany fotel, moduł sterowania wentylacją przednią, moduł sterowania sterowanie ogrzewaniem przednich siedzeń, moduł telematyki |
| MODUŁ 1 | 10 A | BCM, włącznik świateł hamowania, moduł drzwi kierowcy / pasażera |
| INTELIGENTNY KLUCZ 1 | 15A | Inteligentny moduł sterowania kluczem |
| A/CON (RR) | 15A | Skrzynka przekaźników ICM (przekaźnik silnika tylnego wentylatora) |
| SŁONECZNY DACH 2 | 20A | Moduł sterujący szyberdachu (rolka) |
| DACH SŁONECZNY 1 | 20A | Moduł sterujący szyberdachu (szkło) |
| GRUPA | 10 A | Klaster instrumentów |
| MOST | 10 A | Bramka (MCU IG1) |
| IMMO. | 10 A | Inteligentny moduł sterowania kluczem, moduł immobilizera |
| IG1 | 15A | Listwa zaciskowa I/R (bezpiecznik – MDPS 3, TCU 1), blok PCB (bezpiecznik – ABS 3, SENSOR 6, ECU 1, CRUISE) |
| MULTIMEDIA | 15A | Ładowarka USB, Audio, jednostka główna A/V i nawigacyjna, jednostka telematyczna |
| PAMIĘĆ 2 | 10 A | Zestaw wskaźników, złącze łącza danych, moduł klimatyzacji, tylny moduł klimatyzacji, sprężyna zegarowa, |
| ZAMEK | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY / PASAŻERA / RL / RR |
| INTELIGENTNY KLUCZ 2 | 10 A | Włącznik/wyłącznik, inteligentny moduł sterowania kluczem, moduł immobilizera |
| PRALKA | 15A | BCM, przełącznik wielofunkcyjny |
| AEB | 10 A | Jednostka AEB |
| MDPS | 7,5A | JEDNOSTKA MDPS (TYP KOLUMNOWY), czujnik kąta skrętu |
| PAMIĘĆ 1 | 10 A | BCM |
| KIERUNEK GRZANIA | 15A | BCM |
| WYCIERACZKA (TYŁ) | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| A / CON 1 | 7,5A | Moduł klimatyzacji, jonizator klastra, blok zacisków I/R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| PODGRZEWANE LUSTERKO | 10 A | Moduł sterujący klimatyzacji, elektryczne lusterko zewnętrzne kierowcy/pasażera |
| MODUŁ 5 | 10 A | BCM, inteligentny moduł sterowania kluczem |
| MODUŁ 6 | 7,5A | Jednostka monitorująca widok panoramiczny, tylny moduł sterowania klimatyzacją, ogrzewanie tylnego lewego siedzenia, moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia, moduł falownika AC, przełącznik poduszki bezpieczeństwa |
| S / OGRZEWANIE (RR) | 15A | Podgrzewacz tylnego lewego siedzenia |
| S / OGRZEWANIE (FRT) | 20A | Moduł sterowania wentylacją przednią, moduł sterowania ogrzewaniem przedniego siedzenia |
| P / OKNO (DR) | 25A | Prawe tylne elektryczne okno bezpieczeństwa, prawy tylny elektryczny przełącznik okna, moduł elektrycznego okna bezpieczeństwa pasażera, moduł drzwi pasażera, elektryczny przełącznik okna pasażera |
| CHA 1 | 25A | NIE |
| MODUŁ 7 | 7,5A | Bramka (MCU B +), przełącznik trybu sportowego, klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach |
| LAMPA WEWNĘTRZNA | 10 A | Oświetlenie schowka, kluczyk zapłonu III. i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lewy / prawy włącznik światła sufitowego, światło ładowania, środkowe oświetlenie pomieszczenia, oświetlenie konsoli sufitowej, tylne lewe / prawe światło osobiste |
| POKRYWA PALIWA | 10 A | Przełącznik klapy tylnej i wlewu paliwa |
| P / Oblężenie (DRV) | 30A | Moduł sterujący IMS kierowcy, przełącznik ręczny fotela kierowcy |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| NIE 2 | 25A | NIE |
| P / OKNO (LEWO) | 25A | Lewe tylne elektryczne okno bezpieczeństwa, lewy tylny elektryczny przełącznik okna, elektryczny moduł bezpieczeństwa kierowcy, moduł drzwi kierowcy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2016, 2017)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| MDPS 1 | 100A | Jednostka MDPS (typ stelaża) |
| MDPS2 | 80A | Jednostka MDPS (typ kolumnowy) |
| WENTYLATOR CHŁODZĄCY 1 | 80A | Przekaźnik wentylatora chłodzącego 1 |
| B+1 | 60A | IGPM (topliwy – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
| B+2 | 60A | IGPM (topliwy – S/GRZEJNIK (FRT), P/WINDOW (RH), FULE COUVERCLE, AMP 1, AMP 2) |
| B+3 | 60A | IGPM (IPS 1, Bezpiecznik – MODUŁ 7, Bezpiecznik automatycznego urządzenia odcinającego prąd upływu – MULTIMEDIA, PAMIĘĆ 2, PAMIĘĆ 1), LAMPA WEWNĘTRZNA |
| B+5 | 50A | IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, topliwe — S/ROOF 1) |
| BEZPIECZNIKI: | ||
| B+4 | 40A | IGPM (Bezpiecznik – ZAMEK DRZWI, SMART KEY 1, SMART KEY 2, BRAKE SWITCH, A / CON (RR), S / ROOF 2) |
| ABS 2 | 20A | Moduł ESC |
| ABS 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| FALOWNIK | 30A | Moduł falownika AC |
| ELEKTRYCZNE DRZWI TYLNE | 30A | Elektryczny moduł tylnej klapy |
| PRZYCZEPA | 30A | Gniazdo zasilania przyczepy |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| liceum | 10 A | Czujnik baterii |
| POMPA PRÓŻNIOWA | 20A | [G4KH] Pompa próżniowa |
| TCU 2 | 15A | [G4KJ/G4KH] PCM |
| PEB 1 | 15A | Moduł elektrycznego hamulca postojowego |
| PEB 2 | 15A | Moduł elektrycznego hamulca postojowego |
| 4×4 | 20A | ECM 4×4 |
| 2 ecu | 15A | PCM |
| 3 ecu | 15A | [G6DH] IDB (obudowa sterownika wtryskiwaczy) |
| MDPS 3 | 7,5A | Jednostka MDPS (typ stelaża) |
| TCU 1 | 10 A | Przełącznik zakresu mostu pędnego |
| LAMPA B/GÓRA | 7,5A | Lampa tylna zespolona (IN) LH / RH, BCM, lusterko elektrochromowe, audio (UVO) |
| ABS 3 | 7,5A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| 1 ecu | 10 A | PCM, [G6DH] IDB (obudowa sterownika wtryskiwacza) |
| IG 2 | 40A | RLV. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu |
| GNIAZDO 1 | 20A | Przednie gniazdo zasilania i zapalniczka |
| CZUJNIK 6 | 7,5A | [G4KH] Przełącznik próżniowy hamulca, pompa próżniowa |
| GNIAZDO 2 | 20A | Przednie gniazdo zasilania |
| REJS | 7,5A | Inteligentny radar tempomatu |
| 4 ecu | 20A | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| WYCIERACZKA | 25A | Przekaźnik niskiego poziomu wycieraczek |
| ODLODZENIE | 15A | Przedni przekaźnik odszraniania |
| 5 ecu | 20A | [G4KJ/G4KH] PCM (przekaźnik E-CVVT) |
| IG 1 | 40A | Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu |
| CZUJNIK 4 | 10 A | [G4KJ / G4KH] Czujnik tlenu (góra/dół) [G6DH] PCM, czujnik tlenu # 1 / # 2 / # 3 / # 4 |
| CZUJNIK 5 | 15A | [G4KJ / G4KHJPCM [G6DH] IDB (obudowa sterownika wtryskiwacza) |
| GNIAZDO ZASILANIA 3 | 20A | Tylne gniazdo zasilania |
| CZUJNIK 1 | 20A | [G4KJ / G4KH] Cewka zapłonowa # 1 / # 2 / # 3 / # 4 [G6DF] Cewka zapłonowa # 1 / # 2 / # 3 / # 4 / # 5 / # 6, Skraplacz # 1 / # 2 |
| CZUJNIK 3 | 10 A | [G4KJ / G4KH] Przekaźnik pompy paliwa [G6DF] Przekaźnik pompy paliwa, PCM |
| GNIAZDO ZASILANIA 4 | 20A | Gniazdo bagażowe |
| PODGRZEWANY TYŁ | 40A | Tylny przekaźnik odmgławiacza |
| CZUJNIK 2 | 10 A | [G4KJ / G4KH] Blok zacisków E / R (przekaźnik wentylatora chłodzącego 1), zawór regulacji oleju (wylot), zawór elektromagnetyczny sterowania przedmuchem, zawór odcinający wkład, zawór elektromagnetyczny zmiennego wlotu, zawór elektromagnetyczny sterowania Sterowanie RCV (G4KH) [G6DH ] E / Blok zacisków R (przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny zmiennego wlotu nr 1 / nr 2, zawór elektromagnetyczny kontroli przedmuchu, zawór sterujący oleju nr 1 / nr 2 / nr 3 / nr 4 (wlot / wylot), PCM, zawór odcinający nabój |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| B / RÓŻ RÓG | 10 A | Przekaźnik klaksonu antykradzieżowego |
| Przekaźnik nr. | Nazwa przekaźnika | Stożek |
| E31 | Przekaźnik dmuchawy | MIKRO |
| E32 | START # 2 Przekaźnik | MIKRO |
| E33 | Przekaźnik wentylatora chłodzącego nr 1 | MINI |
2017 RHD (Wielka Brytania)
Reklamy reklamowe
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2017 RHD)
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2017 RHD)
Panel bezpieczników w komorze silnika (tylko silnik wysokoprężny)
2018, 2019
Panel
Przypisanie bezpieczników na tablicy rozdzielczej (2018, 2019)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| PODUSZKA POWIETRZNA IND. | 10 A | Grupa, moduł sterowania klimatyzacją |
| A / CON 3 | 30A | Silnik dmuchawy |
| A / CON 2 | 7,5A | Moduł sterowania klimatyzacją (automatyczny) |
| ZACZĄĆ | 7,5A | Listwa zaciskowa I/R (przekaźnik startowy), przełącznik zakresu transmisji |
| PODUSZKA POWIETRZNA | 15A | Moduł sterujący SRS, czujnik wykrywania pasażerów |
| MODUŁ 2 | 10 A | Przełącznik ochrony przed uderzeniami, moduł monitorowania ciśnienia w oponach, 4WD ECM, moduł ostrzegania o opuszczeniu pasa ruchu, przełącznik konsoli. Tylny czujnik pomocy parkowania LH / RH, tylny sygnał ostrzegawczy pomocy parkowania, tylny czujnik pomocy parkowania LH / RH (środek), radar wykrywania martwego pola LH / RH, moduł elektronicznego hamulca postojowego, przedni czujnik pomocy parkowania LH / RH, przedni czujnik pomocy parkowania lewy / prawy |
| CAC | 10 A | Przekaźnik gniazda zasilania, BCM, jednostka główna audio, A/V i nawigacji, jednostka monitorująca widok panoramiczny, moduł sterowania inteligentnym kluczem, AMP, ładowarka USB, bezprzewodowa ładowarka do telefonu |
| MODUŁ 4 | 10 A | Siłownik urządzenia do poziomowania reflektorów LH / RH, MUT |
| PRZEŁĄCZNIK HAMULCA | 7,5A | Inteligentny moduł sterujący kluczykiem, włącznik światła hamowania |
| MODUŁ 3 | 10 A | Moduł klimatyzacji, jednostka główna A / V i nawigacyjna, elektrochromowe lusterko wsteczne, moduł sterujący IMS kierowcy, wskaźnik dźwigni zmiany biegów ATM, lewy tylny podgrzewany fotel, moduł sterowania wentylacją przednią, moduł sterujący sterowanie ogrzewaniem przednich foteli, jednostka dynamicznego oświetlenia |
| MODUŁ 1 | 10 A | BCM, włącznik świateł hamowania, moduł drzwi kierowcy/pasażera, przełącznik trybu sportowego |
| MODUŁ 8 | 15A | Inteligentny moduł sterowania kluczem, moduł immobilizera |
| A/CON (RR) | 15A | Skrzynka przekaźników ICM (przekaźnik silnika tylnego wentylatora) |
| SŁONECZNY DACH 2 | 20A | Moduł sterujący szyberdachu (rolka) |
| DACH SŁONECZNY 1 | 20A | Moduł sterujący szyberdachu (szkło) |
| GRUPA | 10 A | Klaster instrumentów |
| MOST | 10 A | Bramka (MCU IG1) |
| IMMO. | 10 A | Inteligentny moduł sterowania kluczem, moduł immobilizera |
| IG1 | 15A | Listwa zaciskowa I/R (bezpiecznik – MDPS 3, MODUŁ, TCU 1), blok PCB (bezpiecznik – ABS 3, CZUJNIK 6.ECU 1) |
| MULTIMEDIA | 15A | Ładowarka USB, Audio. Główna jednostka A/V i nawigacja |
| PAMIĘĆ 2 | 10 A | Zestaw wskaźników, moduł klimatyzacji, tylny moduł klimatyzacji, lusterko elektrochromowe, moduł drzwi kierowcy / pasażera, przełącznik szyby pasażera, moduł sterowania IMS kierowcy |
| ZAMEK | 20A | Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik tylnej klapy, MODUŁ DRZWI KIEROWCY / PASAŻERA / RL / RR |
| MODUŁ 9 | 10 A | Włącznik/wyłącznik, inteligentny moduł sterowania kluczem |
| PRALKA | 15A | BCM, przełącznik wielofunkcyjny |
| AEB | 10 A | Jednostka FCA (asystent unikania kolizji do przodu) |
| MDPS | 7,5A | JEDNOSTKA MDPS (TYP KOLUMNY). Czujnik kąta skrętu |
| KIERUNEK GRZANIA | 15A | BCM |
| WYCIERACZKA (TYŁ) | 15A | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej |
| A / CON 1 | 7,5A | Moduł sterowania klimatyzacją. Blok zacisków E / R (przekaźnik dmuchawy), skrzynka przekaźników ICM (tylny przekaźnik silnika dmuchawy) |
| PODGRZEWANE LUSTERKO | 10 A | Moduł sterujący klimatyzacji, elektryczne lusterko zewnętrzne kierowcy/pasażera |
| MODUŁ 5 | 10 A | BCM, inteligentny moduł sterowania kluczem |
| MODUŁ 6 | 7,5A | Jednostka monitorująca widok dookólny. Tylny moduł sterujący klimatyzacji, podgrzewacz tylnego lewego siedzenia, moduł sterujący wentylacją przednią, moduł sterujący podgrzewaniem przedniego siedzenia, moduł falownika AC, przełącznik poduszki powietrznej |
| S / OGRZEWANIE (RR) | 15A | Podgrzewacz tylnego lewego siedzenia |
| S / OGRZEWANIE (FRT) | 20A | Przedni moduł sterowania wentylacją. Moduł sterowania ogrzewaniem przedniego siedzenia |
| P / OKNO (DR) | 25A | Prawe tylne elektryczne okno bezpieczeństwa, prawy tylny elektryczny przełącznik okna, moduł elektrycznego okna bezpieczeństwa pasażera, moduł drzwi pasażera, elektryczny przełącznik okna pasażera |
| CHA 1 | 25A | NIE |
| MODUŁ 7 | 7,5A | Bramka (MCU B +), klucz elektromagnetyczny, moduł monitorowania ciśnienia w oponach, MUT |
| LAMPA WEWNĘTRZNA | 10 A | Oświetlenie schowka, kluczyk zapłonu III. i przełącznik ostrzegawczy drzwi, lampa nożna kierowcy, lewy / prawy włącznik światła sufitowego, światło ładowania, środkowe oświetlenie pomieszczenia, oświetlenie konsoli sufitowej, tylne lewe / prawe światło osobiste |
| POKRYWA PALIWA | 10 A | Przełącznik klapy tylnej i wlewu paliwa |
| P / Oblężenie (DRV) | 30A | Moduł sterujący IMS kierowcy, przełącznik ręczny fotela kierowcy |
| P / OBLĘŻENIE (PRZEPUSTKA) | 30A | Przełącznik ręczny fotela pasażera |
| NIE 2 | 25A | NIE |
| P / OKNO (LEWO) | 25A | Lewe tylne elektryczne okno bezpieczeństwa, lewy tylny elektryczny przełącznik okna, elektryczny moduł bezpieczeństwa kierowcy, moduł drzwi kierowcy |
| MODUŁ 10 | 10 A | BCM, CZUJNIK DESZCZU |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2018, 2019)
| Opis | Natężenie w amperach | Chroniony komponent |
|---|---|---|
| WIELE BEZPIECZNIKÓW: | ||
| MDPS 1 | 100A | Jednostka MDPS (typ stelaża) |
| MDPS2 | 80A | Jednostka MDPS (typ kolumnowy) |
| WENTYLATOR CHŁODZĄCY 1 | 80A | Przekaźnik wentylatora chłodzącego 1 |
| B+1 | 60A | IGPM (topliwy – S/GRZEJNIK (RR). P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
| B+2 | 60A | IGPM (topliwy – S/GRZEJNIK (FRT), P/WINDOW (RH), FULE COUVERCLE, AMP 1, AMP 2, MUDULE 7, MODUŁ 10) |
| B+3 | 60A | IGPM (IPS 1, Fuse – Automatyczny bezpiecznik urządzenia odcinającego prąd upływu – MULTIMEDIA, MEMORY 2). LAMPA WEWNĘTRZNA |
| B+5 | 50A | IGPM (IPS 0/IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, topliwe — S/ROOF 1) |
| BEZPIECZNIKI: | ||
| B+4 | 40A | IGPM (Bezpiecznik – ZAMEK DRZWI, MUDULE 8, MODUŁ 9, PRZEŁĄCZNIK HAMULCA, A / CON (RR), S / ROOF 2) |
| ABS 2 | 20A | Moduł ESC |
| ABS 1 | 40A | Moduł ESC, uniwersalne złącze sterujące |
| FALOWNIK | 30A | Moduł falownika AC |
| ELEKTRYCZNE DRZWI TYLNE | 30A | Elektryczny moduł tylnej klapy |
| PRZYCZEPA | 30A | Gniazdo zasilania przyczepy |
| MIŁOŚNIK | 40A | Przekaźnik dmuchawy |
| liceum | 10 A | Czujnik baterii |
| TCU 2 | 15A | TCU |
| PEB 1 | 15A | Moduł elektronicznego hamulca postojowego |
| PEB 2 | 15A | Moduł elektronicznego hamulca postojowego |
| 4×4 | 20A | ECM 4×4 |
| 2 ecu | 15A | PCM |
| TCU 3 | 15A | TCU |
| MDPS 3 | 7,5A | Jednostka MDPS (typ stelaża) |
| TCU 1 | 10 A | Przełącznik zasięgu transmisji |
| LAMPA B/GÓRA | 7,5A | IGPM (WEJŚCIE SYGNAŁU LAMPY B/UP) |
| ABS 3 | 7,5A | Moduł sterujący ESC, uniwersalne złącze sterujące |
| 1 ecu | 10 A | PCM |
| IG 2 | 40A | RLY. 4 (przekaźnik startowy), przekaźnik PDM (IG2), wyłącznik zapłonu |
| GNIAZDO 1 | 20A | Przednie gniazdo zasilania i zapalniczka |
| CZUJNIK 6 | 7,5A | CGU |
| GNIAZDO 2 | 20A | Przednie gniazdo zasilania |
| MODUŁ | 7,5A | Inteligentny radar tempomatu |
| 4 ecu | 20A | [Silnik 2.4L Theta II] PCM (przekaźnik E-CVVT) |
| WYCIERACZKA 1 | 25A | Przekaźnik niskiego poziomu wycieraczek |
| ODLODZENIE | 15A | Przedni przekaźnik odszraniania |
| 5 ecu | 20A | [Silnik 2.4L Theta II] PCM (przekaźnik E-CVVT) |
| IG 1 | 40A | Przekaźnik PDM (IG1), przekaźnik PDM (ACC), wyłącznik zapłonu |
| CZUJNIK 4 | 10 A | [Silnik 2,4 l Theta II] Sonda lambda (góra/dół) [silnik Lambda II 3,3 l] PCM, sonda lambda # 1 / # 2 / # 3 / # 4 |
| CZUJNIK 5 | 15A | [Silnik Theta II 2.4L] PCM |
| WYCIERACZKA 2 | 7,5A | Sygnał parkowania wycieraczek |
| GNIAZDO ZASILANIA 3 | 20A | Tylne gniazdo zasilania |
| CZUJNIK 1 | 20A | [Silnik 2,4 l Theta II] cewka zapłonowa # 1 / # 2 / # 3 / # 4 [silnik Lambda II 3,3 l] # 1 / # 2 / # 3 / # 4 / # 5 / # 6 cewka zapłonowa , Condecser # 1 / # 2 |
| CZUJNIK 3 | 10 A | [Silnik 2,4 l Theta II] Przekaźnik pompy paliwa [Silnik 3,3 l Lambda II] Przekaźnik pompy paliwa, PCM |
| GNIAZDO ZASILANIA 4 | 20A | Gniazdo bagażowe |
| PODGRZEWANY TYŁ | 40A | Tylny przekaźnik odmgławiacza |
| CZUJNIK 2 | 10 A | [Silnik 2,4 l Theta II] Blok zacisków I/R (przekaźnik wentylatora chłodzącego 1), zawór kontroli oleju (wydech), elektrozawór kontroli przewietrzania, zawór odcinający wkład, zmienny elektrozawór dolotowy [silnik 3,3 l Lambda II] Blok ( przekaźnik wentylatora chłodzącego 1), zawór elektromagnetyczny zmiennego wlotu nr 1 / # 2, zawór elektromagnetyczny sterowania przedmuchem, zawór sterujący oleju nr 1 / # 2 / # 3 / # 4 (wlot / wylot), PCM, zawór odcinający wkład, A / CON Przekaźnik sprężarki |
| POMPA PALIWOWA | 20A | Przekaźnik pompy paliwa |
| TRĄBIĆ | 15A | Przekaźnik klaksonowy |
| B / RÓŻ RÓG | 15A | Przekaźnik klaksonu antykradzieżowego |
| Klimatyzacja | 10 A | Sprężarka A/CON |
| ZAPASOWE 1 | 15A | MANEKIN |
| CZUJNIK 7 | 20A | CZUJNIK NOx |
| Przekaźnik nr. | Nazwa przekaźnika | Stożek |
| E31 | Przekaźnik dmuchawy | MIKRO |
| E32 | START # 2 Przekaźnik | MIKRO |
| E33 | Przekaźnik wentylatora chłodzącego nr 1 | MINI |
