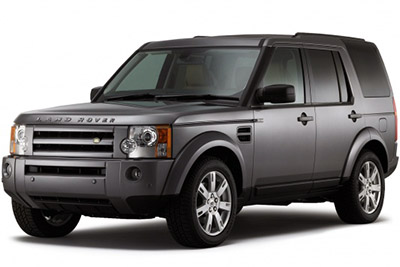

W tym artykule rozważymy Land Rover Discovery 3 / LR3 (L319), wyprodukowany w latach 2004-2009. Tutaj znajdziesz schematy skrzynek bezpieczników Land Rover Discovery 3 (LR3) 2004, 2005, 2006, 2007, 2008 i 2009 , poznaj rozmieszczenie paneli bezpieczników wewnątrz samochodu i poznaj przeznaczenie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźnika.
Contents
Rozmieszczenie bezpieczników Land Rover Discovery 3 / LR3 2004-2009
Bezpieczniki zapalniczki (gniazdo zasilania) w Land Rover Discovery 3 / LR3 to bezpieczniki nr 19 (dodatkowe gniazdo w drugim rzędzie siedzeń), nr 34 (dodatkowe gniazdo w przednich siedzeniach), nr 47 (dodatkowe gniazdo w trzecim rzędzie siedzeń) i nr 55 (dodatkowe gniazdo zapalniczki) ) w skrzynce bezpieczników deski rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się za schowkiem.
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w tablicy rozdzielczej
| Nie. | Chronione obwody | A |
|---|---|---|
| jeden | Oświetlenie wnętrza – oświetlenie schowka na rękawiczki, oświetlenie lusterka kosmetycznego, lampki do czytania, przełączane oświetlenie dachowe. Fotele elektryczne (bez pamięci). | dziesięć |
| 2 | Światła po prawej stronie | dziesięć |
| 3 | do 2005 roku: lampy teatralne | dziesięć |
| 4 | Światła po lewej stronie | dziesięć |
| pięć | Światła cofania | dziesięć |
| 6 | Światło cofania przyczepy | dziesięć |
| 7 | Okno kierowcy | 25 |
| osiem | Odbiór przyczepy (zasilany bateryjnie) | trzydzieści |
| dziewięć | do 2006 r.: SRS od 2007 r.: Poduszki powietrzne |
pięć |
| dziesięć | – | – |
| jedenaście | Pompa spryskiwacza przedniej szyby | 15/10 |
| 12 | trąbić | piętnaście |
| 13 | Podgrzewana tylna szyba | 25 |
| czternaście | Światło boczne przyczepy | dziesięć |
| piętnaście | Światła hamowania, przełącznik hamulca | piętnaście |
| szesnaście | Powerfold lustro | dziesięć |
| 17 | Prawe tylne okno | dwadzieścia |
| 18 | Czujnik deszczu, czujnik światła otoczenia (lampy automatyczne) | pięć |
| dziewiętnaście | Dodatkowe gniazdo zasilania – siedzenia w drugim rzędzie | piętnaście |
| dwadzieścia | Szyberdach | piętnaście |
| 21 | Okno pasażera | 25 |
| 22 | Przyczepa typu pick-up (zasilanie zapłonowe) | dziesięć |
| 23 | – | – |
| 24 | Skrzynia rozdzielcza – centralny mechanizm różnicowy, Terrain Response | pięć |
| 25 | Moduł sterujący silnika (ECM) | pięć |
| 26 | Syrena awaryjna baterii | pięć |
| 27 | Adaptacyjne oświetlenie przednie / regulacja wysokości reflektorów | dziesięć |
| 28 | Skrzynka bezpieczników w komorze silnika – zapłon | pięć |
| 29 | Elektryczne morze pasażerskie | trzydzieści |
| trzydzieści | – | – |
| 31 | Lewa tylna szyba | dwadzieścia |
| 32 | Tylne światła przeciwmgielne | piętnaście |
| 33 | Regulacja lusterek, wybierak automatycznej skrzyni biegów, elektryczny fotel pasażera (do 2005 r.). | pięć |
| 34 | Dodatkowe gniazdo zasilania – przednie fotele | piętnaście |
| 35 | ECU zawieszenia pneumatycznego | pięć |
| 36 | Park Distance Control, system monitorowania ciśnienia w oponach | pięć |
| 37 | Dynamiczna kontrola stabilności | pięć |
| 38 | Przednie światła przeciwmgielne | piętnaście |
| 39 | Pakiet instrumentów | pięć |
| 40 | Kierunek wejścia | pięć |
| 41 | Elektryczny hamulec postojowy (EPB) | pięć |
| 42 | Wzmacniacz dźwięku | trzydzieści |
| 43 | Odbiornik częstotliwości radiowej, system monitorowania ciśnienia w oponach | dziesięć |
| 44 | Selektor automatycznej skrzyni biegów | pięć |
| 45 | – | – |
| 46 | Elektryczny fotel kierowcy | trzydzieści |
| 47 | Dodatkowe gniazdo zasilania — siedzenia w trzecim rzędzie | piętnaście |
| 48 | Wycieraczka tylnej szyby | piętnaście |
| 49 | Centralny zamek drzwi | trzydzieści |
| pięćdziesiąt | Elektryczny siłownik klapki wlewu paliwa | dziesięć |
| 51 | Kalkulator klimatyzacji | dziesięć |
| 52 | Telefon, centrum komunikatów drogowych | pięć |
| 53 | Moduł multimedialny, jednostka audio, odtwarzacz DVD | piętnaście |
| 54 | Fotel elektryczny – pamięć, pompa lędźwiowa | pięć |
| 55 | Zapalniczka | piętnaście |
| 56 | Adaptacyjne oświetlenie przednie (lewa jednostka) | dziesięć |
| 57 | Moduł rozrywki dla tylnych siedzeń | dziesięć |
| 58 | Telefon, ekran dotykowy, moduł multimedialny, tuner TV | dziesięć |
| 59 | Chłodziarka do pudełek Cubby | dziesięć |
| 60 | Moduł sterujący silnika (ECM) | pięć |
| 61 | Adaptacyjne oświetlenie przednie (prawa obudowa) | dziesięć |
| 62 | Światła mijania, lampy automatyczne | pięć |
| 63 | Gniazdo diagnostyczne | dziesięć |
| 64 | ECU automatycznej skrzyni biegów | pięć |
| 65 | – | – |
| 66 | Przełącznik HDC, przełącznik hamulca, czujnik kąta skrętu, przełącznik DSC | pięć |
| 67 | Lampy automatyczne | pięć |
| 68 | Pakiet instrumentów | pięć |
| 69 | Samościemniające się lusterka wewnętrzne Lusterko elektrochromatyczne , Homelink (do 2005 r.). |
pięć |
Reklamy reklamowe
Skrzynka bezpieczników satelitarnych
Znajduje się w podstawie schowka konsoli środkowejю
| Nie. | Chronione obwody | A |
|---|---|---|
| jeden | Awiofon | pięć |
| 2 | Syrena | dwadzieścia |
| 3 | Ukryte lampy | pięć |
| 4 | etykietka | dziesięć |
| pięć | Monitor stanu baterii | 3 |
| 6 | Dodatkowe wyposażenie | trzydzieści |
Reklamy reklamowe
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Schemat skrzynki bezpieczników
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| Nie. | Chronione obwody | A |
|---|---|---|
| jeden | Pompa paliwowa | 25 |
| 2 | – | – |
| 3 | ECU zawieszenia pneumatycznego | pięć |
| 4 | Diesel – diesel EMS (sterowanie przekaźnikiem ECU i pompa paliwa) | 25 |
| pięć | Benzyna – benzyna EMS (zawór upustowy, EGR, zawór regulacji kolektora dolotowego), wentylator E-Box | dziesięć |
| 6 | Benzyna EMS (cewki zapłonowe) | piętnaście |
| 6 | od 2007: Diesel EMS (czujniki i sterowanie przekaźnikiem podgrzewania) | piętnaście |
| 7 | Ogrzewanie przednich siedzeń | 25 |
| osiem | Ogrzewanie tylnych siedzeń | 25 |
| dziewięć | do 2005 roku: aktywna kontrola przechyłów | piętnaście |
| dziesięć | Benzyna – benzyna EMS (silnik przepustnicy, MAF), wentylator chłodzący | piętnaście |
| dziesięć | Diesel – wentylator chłodzący | piętnaście |
| jedenaście | Benzyna – benzyna EMS (tylne czujniki tlenu) | piętnaście |
| 12 | Podgrzewane dysze spryskiwaczy | dziesięć |
| 13 | Benzyna – benzyna EMS (sterowanie przekaźnikiem ECU, VVT i pompy paliwa) | dziesięć |
| 13 | EMS diesel (PCV, VCV) | dziesięć |
| czternaście | Benzyna – benzyna EMS (przednie czujniki tlenu) | dwadzieścia |
| piętnaście | Podgrzewana szyba przednia | trzydzieści |
| szesnaście | Podgrzewane lusterka zewnętrzne | dziesięć |
| 17 | Benzyna – benzyna EMS (wtryskiwacze) | piętnaście |
| 17 | EMS diesel (MAF, EGR), wentylator E-Box | piętnaście |
| 18 | Podgrzewana szyba przednia | trzydzieści |
| dziewiętnaście | – | – |
| dwadzieścia | Alternator | pięć |
| 21 | – | – |
| 22 | Tylny wentylator | trzydzieści |
| 23 | Dynamiczny system kontroli stabilności | 25 |
| 24 | Benzyna – pompa wspomagania hamulców | dwadzieścia |
| 25 | Przełącznik światła | dziesięć |
| 26 | ECU zawieszenia pneumatycznego | dwadzieścia |
| 27 | Moduł sterujący silnika (ECM) | pięć |
| 28 | Diesel – ogrzewanie postojowe | dwadzieścia |
| 29 | Wycieraczki | trzydzieści |
| trzydzieści | ECU automatycznej skrzyni biegów | dziesięć |
Skrzynka bezpieczników haka holowniczego
Reklamy reklamowe
Znajduje się po lewej stronie tylnej komory za pokrywąю
| Nie. | Chronione obwody | ZA |
|---|---|---|
| jeden | Światło hamowania | 7,5 |
| 2 | Moc zapłonu | piętnaście |
| 3 | Zasilanie bateryjne | piętnaście |
| 4 | Tylne światła przeciwmgielne | 7,5 |
| pięć | Prawe tylne światło | pięć |
| 6 | Tablica rejestracyjna i lewe tylne światło | pięć |
