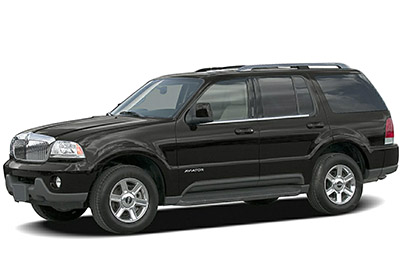

W tym artykule rozważymy pierwszą generację Lincoln Aviator (UN152), produkowaną w latach 2003-2005. Tutaj znajdziesz schemat skrzynki bezpieczników Lincoln Aviator 2003, 2004 i 2005 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Lincoln Aviator 2003-2005
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpiecznik nr 16 (2003-2004: zapalniczka) w skrzynce bezpieczników w desce rozdzielczej i bezpiecznik nr 3 (2005: zapalniczka) nr 16 ( gniazdo nr 3), nr 25 (gniazdo nr 1) i nr 28 (gniazdo nr 2) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy.
Przekaźniki znajdują się z tyłu panelu bezpieczników w przedziale pasażerskim. Aby uzyskać dostęp do przekaźników, należy zdjąć panel bezpieczników.
Komora silnika
Tylna skrzynka przekaźników
Skrzynka przekaźników znajduje się na tylnym panelu poszycia po stronie pasażera. Skonsultuj się ze sprzedawcą lub certyfikowanym technikiem w sprawie serwisowania tej skrzynki przekaźnikowej.
Schematy skrzynek bezpieczników
2003
Panel
Reklamy reklamowe
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A | Szyberdach, przełącznik fotela kierowcy |
| 2 | 10 A | Moduł VAPS, moduł pamięci, moduł bezpieczeństwa ciała, TPMS |
| 3 | 20A | Radio, nawigacja |
| 4 | 5A | Moduł wycieraczki przedniej |
| pięć | 15A | Migający przekaźnik (zakręty / niebezpieczeństwa) |
| 6 | 5A | Antena elektryczna, Radio, Silnik szyberdachu, Silnik szyby kierowcy, Nawigacja |
| 7 | 15A | Podgrzewane lusterka, moduł DEATC |
| osiem | 5A | Moduł świateł do jazdy dziennej (DRL) |
| dziewięć | 10 A | Światła cofania (DTRS) |
| dziesięć | 10 A | Podgrzewana cewka przekaźnika podświetlenia, moduły siedzeń klimatyzacyjnych, pomocniczy siłownik mieszający/tryb temperatury klimatyzacji, styk przekaźnika sprzęgła klimatyzacji |
| jedenaście | 20A | Nieużywany (zapasowy) |
| 12 | 15A | Moduł rywalizacji |
| 13 | 10 A | Blokowanie dźwigni hamulca |
| czternaście | 5A | Światła zakrętowe |
| piętnaście | 5A | Zestaw wskaźników, moduł tylnej wycieraczki, TPMS |
| szesnaście | 15A | Zapalniczka, OBD II, cewka i styki przekaźnika zwalniania klapy tylnej |
| 17 | 15A | Akcesoryjna cewka przekaźnika opóźnionego, cewka przekaźnika oszczędzania baterii i styki |
| 18 | 5A | Nieużywany (zapasowy) |
| dziewiętnaście | 15A | Pompa spryskiwacza przedniej szyby |
| dwadzieścia | 5A | Shifter, zegar, elektryczny przełącznik lusterek, DVD |
| 21 | 10 A | Przełącznik ciśnienia hamulca (ABS), przełącznik IVD, przekaźnik migaczy |
| 22 | 10 A | moduł ABS |
| 23 | 5A | Czujnik ładowania słonecznego / lampa automatyczna (nadajnik-odbiornik SecuriLock LED) |
| 24 | 20A | Subwoofer, nawigacja |
| 25 | 5A | Cewka przekaźnika lampy kałużowej, cewka przekaźnika obciążenia przyczepy holowniczej |
| 26 | 5A | Nadajnik-odbiornik SecuriLock |
| 27 | 5A | Pomoc przy parkowaniu tyłem, moduł VAPS |
| 28 | 5A | Radio, nawigacja |
| 29 | 10 A | DTRS, zasilanie bezpiecznika 28 |
| trzydzieści | 5A | Klaster przyrządów, moduł kompasu, pomocnicza cewka przekaźnika klimatyzacji |
Przekaźnik
| Przekaźnik | Opis |
|---|---|
| jeden | Migający przekaźnik |
| 2 | Podgrzewany przekaźnik podświetlenia |
| 3 | Opóźniony przekaźnik pomocniczy |
| 4 | otwarty |
| pięć | Przekaźnik oszczędzania baterii |
| 6 | otwarty |
| 7 | otwarty |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2003)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A | PJB |
| 2 | 30A | Zamki do drzwi (BSM) |
| 3 | – | Nieużywany |
| 4 | 40A | Podświetlenie / podgrzewane lustra |
| pięć | 40A | Moduł (pompa) układu przeciwblokującego (ABS) |
| 6 | 60A | Opóźnione akcesorium |
| 7 | 20A | Moduł DRL |
| osiem | 20A | Elektryczny wentylator chłodzący |
| dziewięć | 20A | Przełącznik reflektorów |
| dziesięć | 30A | Moduł ABS (zawory) |
| jedenaście | 40A | Styki przekaźnika PTEC |
| 12 | 50A | Przekaźnik zapłonu/rozrusznika |
| 13 | 40A | Przekaźnik holowniczy |
| czternaście | 15 lat | Zasilanie światłem hamowania |
| piętnaście | 10 A | Utrzymanie mocy (PTEC / klaster / DEATC) |
| szesnaście | 20A | Gniazdo nr 3 |
| 17 | 20A | Moduł wycieraczki tylnej |
| 18 | 20A | moduł 4×4 |
| dziewiętnaście | 30A | Silnik szyby kierowcy |
| dwadzieścia | 30A | Elektryczne hamulce przyczepy |
| 21 | 30A | Moduł gniazda pamięci |
| 22 | 20A | Główne światła zewnętrzne (światła mijania, światła drogowe, światła przeciwmgielne) |
| 23 | 30A | Stacyjka |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 20A | Gniazdo nr 1 |
| 26 | 20A | Styki przekaźnika pompy paliwa |
| 27 | 20A | Światła holownicze |
| 28 | 20A | Gniazdo nr 2 |
| 29 | 60A | PJB |
| trzydzieści | 30A | Moduł wycieraczki przedniej |
| 31 | 30A | Klimatyzowane moduły siedzeń |
| 32 | 30A | Przełącznik fotela pasażera |
| 33 | 30A | Pomocniczy silnik dmuchawy |
| 34 | 20A | Prawy przekaźnik HID |
| 35 | 20A | Lewy przekaźnik HID |
| 36 | 40A | Silnik dmuchawy |
| 37 | 15 lat | Przekaźnik sprzęgła A/C, TXV, skrzynia biegów, kontrola prędkości |
| 38 | 15 lat | HEGO, VMV, odpowietrznik kasetowy, IMCC-LSRC, podgrzewany PCV, moduł EGR |
| 39 | 15 lat | Wtryskiwacze |
| 40 | 15 lat | PTEC, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy paliwa |
| 41 | 25A | Cewka na gnieździe, przekaźnik PTEC |
| 42 | 10 A | Światło mijania prawe (halogen) |
| 43 | 10 A | Światło mijania lewe (halogen) |
| 44 | 15 lat | Przekaźnik światła przeciwmgielnego |
| 45 | 2A | Przełącznik ciśnienia hamulca |
| 46 | 20A | Światła drogowe |
| 47 | – | Przekaźnik klaksonowy |
| 48 | – | Przekaźnik pompy paliwa |
| 49 | – | Przekaźnik świateł drogowych |
| pięćdziesiąt | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Przekaźnik sprzęgła klimatyzacji |
| 53 | – | Przekaźnik skrętu w prawo |
| 54 | – | Przekaźnik skrętu w lewo |
| 55 | – | Przekaźnik silnika dmuchawy |
| 56 | – | Przekaźnik rozrusznika |
| 57 | – | Przekaźnik PTEC |
| 58 | – | Przekaźnik zapłonu |
| 59 | – | Załączony przekaźnik hamulca kierowcy |
| 60 | – | Dioda PCM |
| 61 | – | Dioda sprzęgła klimatyzacji |
| 62 | 30A | Elektryczne szyby (wyłącznik) |
Reklamy reklamowe
Pomocnicza skrzynka przekaźnikowa
| Przekaźnik | Opis |
|---|---|
| 64 | Prawy przekaźnik HID |
| 65 | Lewy przekaźnik HID |
| 66 | Przekaźnik EDF |
Tylna skrzynka przekaźników
| Przekaźnik | Opis |
|---|---|
| jeden | Elektromagnes zwalniający klapę tylną |
| 2 | otwarty |
| 3 | otwarty |
| 4 | Holowanie świateł cofania |
| pięć | otwarty |
| 6 | otwarty |
| 7 | Ładowanie akumulatora holowniczego |
| osiem | Światła postojowe do holowania |
| dziewięć | otwarty |
| dziesięć | 2003: Lampy kałużowe 2004-2005: Otwarte |
| Dioda 11 | otwarty |
| Dioda 12 | otwarty |
2004
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A | Silnik szyberdachu, przełącznik lędźwiowy fotela kierowcy |
| 2 | 10 A | Moduł VAPS, moduł pamięci fotela, moduł bezpieczeństwa nadwozia, system monitorowania ciśnienia w oponach (TPMS), czujnik ładowania słonecznego / automatyczne światło (SecuriLock LED) |
| 3 | 20A | Radio, system nawigacji |
| 4 | 5A | Moduł wycieraczki przedniej |
| pięć | 15A | Migający przekaźnik (zakręty / niebezpieczeństwa) |
| 6 | 5A | Ukryty elektroniczny moduł antenowy (EHAM) (wzmacniacz anteny), radio, silnik szyberdachu, silnik szyby kierowcy, nawigacja |
| 7 | 15A | Podgrzewane lusterka, moduł DEATC |
| osiem | 5A | Moduł świateł do jazdy dziennej (DRL), podgrzewany zawór PCV |
| dziewięć | 10 A | Światła cofania (DTRS), lusterko elektrochromatyczne |
| dziesięć | 10 A | Podgrzewana cewka przekaźnika podświetlenia, moduły siedzeń klimatyzacyjnych, pomocniczy siłownik mieszający/tryb temperatury klimatyzacji, styk przekaźnika sprzęgła klimatyzacji |
| jedenaście | 20A | Nieużywany (zapasowy) |
| 12 | 15A | Moduł rywalizacji |
| 13 | 10 A | Blokowanie dźwigni hamulca |
| czternaście | 5A | Nieużywany (zapasowy) |
| piętnaście | 5A | Zestaw wskaźników, moduł tylnej wycieraczki, TPMS |
| szesnaście | 20A | Zapalniczka, OBD II |
| 17 | 15A | Akcesoryjna cewka przekaźnika opóźnionego, cewka przekaźnika oszczędzania baterii i styki |
| 18 | 5A | Nieużywany (zapasowy) |
| dziewiętnaście | 15A | Pompa spryskiwacza przedniej szyby |
| dwadzieścia | 5A | Shifter, zegar, elektryczny przełącznik lusterek, DVD |
| 21 | 10 A | Przełącznik ciśnienia hamulca (ABS), przełącznik IVD, przekaźnik migaczy |
| 22 | 10 A | moduł ABS |
| 23 | 7,5A | Cewka i styki przekaźnika zwalniania klapy tylnej |
| 24 | 30A | Subwoofer, nawigacja |
| 25 | 5A | Cewka przekaźnika ładowania akumulatora holowniczego |
| 26 | 5A | Nadajnik-odbiornik SecuriLock |
| 27 | 5A | Pomoc przy parkowaniu tyłem, moduł VAPS |
| 28 | 5A | Radio, nawigacja |
| 29 | 10 A | DTRS, zasilanie bezpiecznika 28 |
| trzydzieści | 5A | Klaster przyrządów, moduł kompasu, pomocnicza cewka przekaźnika klimatyzacji |
Reklamy reklamowe
Przekaźnik
| Przekaźnik | Opis |
|---|---|
| jeden | Migający przekaźnik |
| 2 | Podgrzewany przekaźnik podświetlenia |
| 3 | Opóźniony przekaźnik pomocniczy |
| 4 | otwarty |
| pięć | Przekaźnik oszczędzania baterii |
| 6 | otwarty |
| 7 | otwarty |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A | Skrzynka przyłączeniowa zasilania (PJB) |
| 2 | 30A | Zamki do drzwi (BSM) |
| 3 | – | Nieużywany |
| 4 | 40 lat | Podświetlenie / podgrzewane lustra |
| pięć | 40 lat | Moduł (pompa) układu przeciwblokującego (ABS) |
| 6 | 60A | Opóźnione akcesorium |
| 7 | 20A | Moduł świateł do jazdy dziennej (DRL) |
| osiem | 20A | Elektryczny wentylator chłodzący |
| dziewięć | 20A | Przełącznik reflektorów |
| dziesięć | 30A | Moduł ABS (zawory) |
| jedenaście | 40A | Styki przekaźnika PTEC |
| 12 | 50A | Przekaźnik zapłonu/rozrusznika |
| 13 | 40 lat | Przekaźnik holowniczy |
| czternaście | 15 lat | Zasilanie światłem hamowania |
| piętnaście | 10 A | Utrzymanie mocy (PTEC / klaster / DEATC) |
| szesnaście | 20A | Gniazdo nr 3 |
| 17 | 20A | Moduł wycieraczki tylnej |
| 18 | 20A | moduł 4×4 |
| dziewiętnaście | 30A | Silnik szyby kierowcy |
| dwadzieścia | 30A | Elektryczne hamulce przyczepy |
| 21 | 30A | Moduł gniazda pamięci |
| 22 | 20A | Główne światła zewnętrzne (światła mijania, światła drogowe, światła przeciwmgielne) |
| 23 | 30A | Stacyjka |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 20A | Gniazdo nr 1 |
| 26 | 20A | Styki przekaźnika pompy paliwa |
| 27 | 20A | Światła holownicze |
| 28 | 20A | Gniazdo nr 2 |
| 29 | 60A | PJB |
| trzydzieści | 30A | Moduł wycieraczki przedniej |
| 31 | 30A | Klimatyzowane moduły siedzeń |
| 32 | 30A | Przełącznik fotela pasażera |
| 33 | 30A | Pomocniczy silnik dmuchawy |
| 34 | 20A | Prawy przekaźnik HID |
| 35 | 20A | Lewy przekaźnik HID |
| 36 | 40 lat | Silnik dmuchawy |
| 37 | 15 lat | Przekaźnik sprzęgła A/C, TXV, skrzynia biegów, kontrola prędkości |
| 38 | 15 lat | HEGO, VMV, kanister eventowy, IMCC-LSRC, moduł EGR |
| 39 | 15 lat | Wtryskiwacze |
| 40 | 15 lat | PTEC, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy paliwa |
| 41 | 25A | Cewka na gnieździe, przekaźnik PTEC |
| 42 | 10 A | Światło mijania prawe (halogen) |
| 43 | 10 A | Światło mijania lewe (halogen) |
| 44 | 2A | Podgrzewany zawór PCV (tylko z DRL) |
| 45 | 2A | Przełącznik ciśnienia hamulca |
| 46 | 20A | Światła drogowe / światła przeciwmgielne |
| 47 | – | Przekaźnik klaksonowy |
| 48 | – | Przekaźnik pompy paliwa |
| 49 | – | Przekaźnik świateł drogowych |
| pięćdziesiąt | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Przekaźnik sprzęgła klimatyzacji |
| 53 | – | Przekaźnik skrętu w prawo |
| 54 | – | Przekaźnik skrętu w lewo |
| 55 | – | Przekaźnik silnika dmuchawy |
| 56 | – | Przekaźnik rozrusznika |
| 57 | – | Przekaźnik PTEC |
| 58 | – | Przekaźnik zapłonu |
| 59 | – | Załączony przekaźnik hamulca kierowcy |
| 60 | – | Dioda PCM |
| 61 | – | Dioda sprzęgła klimatyzacji |
| 62 | 30A | Elektryczne szyby (wyłącznik) |
Reklamy reklamowe
Pomocnicza skrzynka przekaźnikowa
| Przekaźnik | Opis |
|---|---|
| jeden | Lewy przekaźnik HID (1/2 ISO) |
| 2 | Prosty przekaźnik HID (1/2 ISO) |
| 3 | otwarty |
| 4 | Przekaźnik EDF (pełne ISO) |
Tylna skrzynka przekaźników
| Przekaźnik | Opis |
|---|---|
| jeden | Elektromagnes zwalniający klapę tylną |
| 2 | otwarty |
| 3 | otwarty |
| 4 | Holowanie świateł cofania |
| pięć | otwarty |
| 6 | otwarty |
| 7 | Ładowanie akumulatora holowniczego |
| osiem | Światła postojowe do holowania |
| dziewięć | otwarty |
| dziesięć | 2003: Lampy kałużowe 2004-2005: Otwarte |
| Dioda 11 | otwarty |
| Dioda 12 | otwarty |
2005
Reklamy reklamowe
Panel
Przyporządkowanie bezpieczników na tablicy rozdzielczej (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 30A | Silnik szyberdachu, przełącznik fotela kierowcy, podparcie lędźwiowe fotela kierowcy |
| 2 | 10 A | Moduł VAPS, moduł pamięci fotela, moduł bezpieczeństwa nadwozia, system monitorowania ciśnienia w oponach (TPMS), SecuriLock LED |
| 3 | 20A | Radio, moduł nawigacyjny |
| 4 | 5A | Moduł wycieraczki przedniej |
| pięć | 15A | Migający przekaźnik (zakręty / niebezpieczeństwa) |
| 6 | 5A | Ukryty elektroniczny moduł antenowy (EHAM) (wzmacniacz antenowy), radio, silnik szyberdachu, silnik szyby kierowcy, moduł nawigacyjny i mikrofon |
| 7 | 15A | Podgrzewane lusterka, moduł DEATC |
| osiem | 5A | Moduł świateł do jazdy dziennej (DRL), podgrzewany zawór PCV |
| dziewięć | 10 A | Światła cofania (DTRS), lusterko elektrochromatyczne |
| dziesięć | 10 A | Podgrzewana cewka przekaźnika podświetlenia, moduły siedzeń klimatyzacyjnych, pomocniczy siłownik mieszający/tryb temperatury klimatyzacji, styk przekaźnika sprzęgła klimatyzacji |
| jedenaście | 20A | Nieużywany (zapasowy) |
| 12 | 15A | Moduł rywalizacji |
| 13 | 10 A | Blokowanie dźwigni hamulca |
| czternaście | 5A | Nieużywany (zapasowy) |
| piętnaście | 5A | Zestaw wskaźników, moduł tylnej wycieraczki, TPMS |
| szesnaście | 15A | OBD II |
| 17 | 15A | Akcesoryjna cewka przekaźnika opóźnionego, cewka przekaźnika oszczędzania baterii i styk |
| 18 | 5A | Nieużywany (zapasowy) |
| dziewiętnaście | 15A | Pompa spryskiwacza przedniej szyby |
| dwadzieścia | 5A | Shifter, zegar, elektryczny przełącznik lusterek, DVD |
| 21 | 10 A | Przełącznik ciśnienia hamulca (ABS), przełącznik RSC, przekaźnik migaczy |
| 22 | 10 A | Moduł ABS/RSC |
| 23 | 7,5A | Cewka i styk przekaźnika zwalniania klapy tylnej |
| 24 | 30A | Subwoofer, Wzmacniacz nawigacji |
| 25 | 5A | Cewka przekaźnika ładowania akumulatora holowniczego |
| 26 | 5A | Nadajnik-odbiornik SecuriLock |
| 27 | 5A | Pomoc przy parkowaniu tyłem, moduł VAPS |
| 28 | 5A | Radio, nawigacja |
| 29 | 10 A | DTRS, zasilanie bezpiecznika 28 |
| trzydzieści | 5A | Klaster przyrządów, moduł kompasu, pomocnicza cewka przekaźnika klimatyzacji |
Reklamy reklamowe
Przekaźnik
| Przekaźnik | Opis |
|---|---|
| jeden | Migający przekaźnik |
| 2 | Podgrzewany przekaźnik podświetlenia |
| 3 | Opóźniony przekaźnik pomocniczy |
| 4 | otwarty |
| pięć | Przekaźnik oszczędzania baterii |
| 6 | otwarty |
| 7 | otwarty |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2005)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 60A | Skrzynka przyłączeniowa zasilania (PJB) |
| 2 | 30A | Zamki do drzwi (BSM) |
| 3 | 20A | Zapalniczka |
| 4 | 40 lat | Baeklight / podgrzewane lustra |
| pięć | 40 lat | Układ przeciwblokujący (ABS) / moduł kontroli stabilności przechyłu (RSC) (pompa) |
| 6 | 60A | Opóźnione akcesorium |
| 7 | 20A | Moduł świateł do jazdy dziennej (DRL) |
| osiem | 20A | Elektryczny wentylator chłodzący |
| dziewięć | 20A | Przełącznik reflektorów |
| dziesięć | 30A | Moduł ABS/RSC (dostawcze) |
| jedenaście | 40 lat | Styki przekaźnika PTEC |
| 12 | 50A | Przekaźnik zapłonu/rozrusznika |
| 13 | 40 lat | Przekaźnik holowniczy |
| czternaście | 15 lat | Zasilanie światłem hamowania |
| piętnaście | 10 A | Utrzymaj zasilanie (PTEC / klaster / DEATC), oświetlenie pomocnicze |
| szesnaście | 20A | Gniazdo nr 3 |
| 17 | 20A | Moduł wycieraczki tylnej |
| 18 | 20A | moduł 4×4 |
| dziewiętnaście | 30A | Silnik szyby kierowcy |
| dwadzieścia | 30A | Moduł elektrycznego hamulca przyczepy |
| 21 | 30A | Moduł gniazda pamięci |
| 22 | 20A | Główne światła zewnętrzne (światła mijania, światła drogowe, światła przeciwmgielne) |
| 23 | 30A | Stacyjka |
| 24 | 20A | Przekaźnik klaksonowy |
| 25 | 20A | Gniazdo nr 1 |
| 26 | 20A | Styki przekaźnika pompy paliwa |
| 27 | 20A | Przekaźnik holowniczy |
| 28 | 20A | Gniazdo nr 2 |
| 29 | 60A | PJB |
| trzydzieści | 30A | Moduł wycieraczki przedniej |
| 31 | 30A | Klimatyzowane moduły siedzeń |
| 32 | 30A | Przełącznik fotela pasażera |
| 33 | 30A | Pomocniczy silnik dmuchawy |
| 34 | 20A | Prawy przekaźnik HID |
| 35 | 20A | Lewy przekaźnik HID |
| 36 | 40 lat | Silnik dmuchawy |
| 37 | 15 lat | Przekaźnik sprzęgła A/C, TXV, skrzynia biegów, kontrola prędkości |
| 38 | 15 lat | HEGO, VMV, kanister eventowy, IMCC-LSRC, moduł EGR |
| 39 | 15 lat | Wtryskiwacze, kontrola biegu jałowego |
| 40 | 15 lat | PTEC, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy paliwa |
| 41 | 25A | Cewka na wtyczce, dioda PTEC / przekaźnik |
| 42 | 10 A | Światło mijania prawe (halogen) |
| 43 | 10 A | Światło mijania lewe (halogen) |
| 44 | 2A | Podgrzewany zawór PCV (tylko z DRL) |
| 45 | – | Nieużywany |
| 46 | 20A | Światła drogowe / światła przeciwmgielne |
| 47 | – | Przekaźnik klaksonowy |
| 48 | – | Przekaźnik pompy paliwa |
| 49 | – | Przekaźnik świateł drogowych |
| pięćdziesiąt | – | Przekaźnik światła przeciwmgielnego |
| 51 | – | Nieużywany |
| 52 | – | Przekaźnik sprzęgła klimatyzacji |
| 53 | – | Przekaźnik skrętu w prawo |
| 54 | – | Przekaźnik skrętu w lewo |
| 55 | – | Przekaźnik silnika dmuchawy |
| 56 | – | Przekaźnik rozrusznika |
| 57 | – | Przekaźnik PTEC |
| 58 | – | Przekaźnik zapłonu |
| 59 | – | Nieużywany |
| 60 | – | Dioda PCM |
| 61 | – | Dioda sprzęgła klimatyzacji |
| 62 | 30A | Elektryczne szyby, szyberdach, audio (akcesorium opóźnione) (wyłącznik automatyczny) |
Pomocnicza skrzynka przekaźnikowa
| Przekaźnik | Opis |
|---|---|
| jeden | Lewy przekaźnik HID (1/2 ISO) |
| 2 | Prosty przekaźnik HID (1/2 ISO) |
| 3 | otwarty |
| 4 | Przekaźnik EDF (pełne ISO) |
Tylna skrzynka przekaźników
| Przekaźnik | Opis |
|---|---|
| jeden | Elektromagnes zwalniający klapę tylną |
| 2 | otwarty |
| 3 | otwarty |
| 4 | Holowanie świateł cofania |
| pięć | otwarty |
| 6 | otwarty |
| 7 | Ładowanie akumulatora holowniczego |
| osiem | Światła postojowe do holowania |
| dziewięć | otwarty |
| dziesięć | 2003: Lampy kałużowe 2004-2005: Otwarte |
| Dioda 11 | otwarty |
| Dioda 12 | otwarty |
