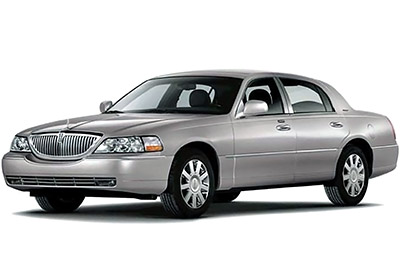

W tym artykule rozważymy dziewiątą generację Lincoln Continental, wyprodukowaną w latach 1995-2002. Tutaj znajdziesz schematy skrzynek bezpiecznikowych Lincoln Continental 1996, 1997, 1998, 1999, 2000, 2001 i 2002 , uzyskasz informacje o lokalizacji panele bezpieczników wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.
Contents
Układ bezpieczników Lincoln Continental 1996-2002
Bezpieczniki do zapalniczki Lincoln Continental (gniazdka) to nr 7 (1998-2002: Power Point) nr 14 (przednia zapalniczka) w skrzynce bezpieczników na desce rozdzielczej.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą obok pedału hamulca.
Komora silnika
Reklamy reklamowe
Schematy skrzynek bezpieczników
1996
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1996)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Wyjście lampki sygnalizacyjnej antykradzieżowej Wariant PWM dla oświetlenia mikrofonu, oświetlenie popielniczki (tylne drzwi po prawej i lewej stronie), przełączniki podgrzewanych siedzeń, przełącznik podgrzewanego podświetlenia, panel sterowania EATC, przełączniki centrum wiadomości, światła – cygara, podświetlenie konsoli zmiany biegów, moduł wyświetlacza nawigacji i nawigacja przełączniki |
| 2 | 10 A | Luksusowy zegar radiowy (bez nawigacji) Telefon komórkowy |
| 3 | 10 A | Przełącznik wielofunkcyjny |
| 4 | 10 A | Czujnik wyścigu / akcesoriów (radio Deluxe) Telefon komórkowy Czujnik wyścigu / akcesoriów (LCM) Przełącznik okna Podświetlenie RF, LR, RR Kompas Lusterko E / C Samodzielny zegar Przełącznik blokady drzwi Podświetlenie |
| pięć | 10 A | Wirtualna grupa obrazów Czujnik światła (lampa automatyczna) Przełącznik zatrzymania wspomagania trakcji Diagnostyka poduszki powietrznej Luksusowe radio FCU Czujnik startu/startu (LCM) |
| 6 | 5A | Sieć SCP |
| 7 | 15A | Prawy przedni prawy Kierunkowskaz Kierunkowskaz Światła drogowe przełącznik z przodu prawej i lewej stronie burtowych przedni prawy i lewy parkowania Światła przednie prawy i lewy tylny prawy tylne światła stopu / włączyć światła sygnalizacyjne |
| osiem | 30A | Napełnianie paliwa Elektrozawór bagażnika Zasilanie systemu nawigacyjnego |
| dziewięć | 10 A | Cewka przekaźnika silnika dmuchawy Diagnostyka poduszki powietrznej sterującej EATC |
| dziesięć | 30A | Lód silnika wycieraczek Wycieraczka modułu sterującego (płyn do spryskiwaczy pompy silnika) |
| jedenaście | 10 A | Cewka zapłonowa cewki przekaźnika mocy PCM |
| 12 | 5A | Sieć SCP |
| 13 | 15A | Samodzielne prawy i lewy oświetlenie zegara lampy tylne obrysowe boczne lampy licencji prawo i lewo lamp tylnych (na drzwiach bagażnika) lewy tylny ogranicznik / Lampy turn left turn wskaźnik lampy lewo lampę |
| czternaście | 15A | Zapalniczka przednia |
| piętnaście | 10 A | Ekran nawigacyjny Moduł nawigacyjny Przełączniki sterowania podgrzewanym fotelem |
| szesnaście | 30A | Wyłącznik zasilania silnika dachu księżycowego |
| 17 | (Nieużywany) | |
| 18 | 5A | Sieć SCP |
| dziewiętnaście | 10 A | lewe światło mijania |
| dwadzieścia | 10 A | Przełącznik wielofunkcyjny (lampa błyskowa do przełączania i sygnał ostrzegawczy do LCM) Światła zakrętowe LH i RH |
| 21 | dziesięć | Moduł sterujący ABS |
| 22 | (Nieużywany) | |
| 23 | (Nieużywany) | |
| 24 | 5A | Sieć SCP |
| 25 | prawe światło mijania | |
| 26 | 10 A | Moc zestawu wskaźników Moc EATC |
| 27 | (Nieużywany) | |
| 28 | 10 A | Bieg blokady VDM zasilanie logiki Logika zasilanie dla instrumentu klastra tyłu odmrażania kontrolą |
| 29 | 10 A | Sygnał stacji luksusowej RCU Sygnał modułu nawigacyjnego; |
| trzydzieści | 10 A | Prawe podgrzewane lusterko wsteczne Lewe podgrzewane lusterko wsteczne |
| 31 | 15A | Zmienność napięcia dla FCU i autonomicznych lampek zegarowych w drzwiach Tylne lampki do czytania Lampy RH i LH I lampki karty / lampki sufitowe P lampki oświetlenia komory silnika Schowek na lampki wizjera (tylko 5 pasażerów) lampka bagażnika lampka schowka |
| 32 | 15A | Przełącznik dezaktywacji hamulca kontroli prędkości przełącznik świateł zatrzymuje się |
| 33 | (Nieużywany) | |
| 34 | 15A | Światło awaryjne L i P wew. Moduł DRL (tylko Kanada) Sprzęgło EATC Logika sterowania prędkością IMRC |
| 35 | 20A | Zasilanie modułu scat ogrzewania L & R |
| 36 | (Nieużywany) | |
| 37 | (Nieużywany) | |
| 38 | 10 A | Podłączanie skanera OBD II |
| 39 | 10 A | Zasilanie logiczne DSM zasilanie logiczne DDM przełączniki zamka drzwi przełącznik bezkluczykowy przełącznik klawiatury przełącznik regulacji pamięci przełącznik fotela kierowcy lusterko zasilania; |
| 40 | 10 A | Siłownik drzwi mieszających LTPS |
| 41 | 20A | Zamki do drzwi (DDM) |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (1996)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 40A | Silnik dmuchawy EATC |
| 2 | 60A | Wentylatory chłodzące silnik |
| 3 | 60A | Przekaźnik sprężarki zawieszenia pneumatycznego |
| 4 | 60A | Moduł ABS EVAC i wypełnienie |
| pięć | 60A | Panel bezpieczników do LCM OBD II |
| 6 | 60A | Panel bezpieczników odtwarzacza CD LCM |
| 7 | 30A | VDM |
| osiem | 40A | Podgrzewane lustra Podgrzewane podświetlenie |
| dziewięć | 40A |
Elektryczne okna DDM LH Zamki do drzwi |
| dziesięć | 40A | proste elektryczne szyby |
| jedenaście | 40A | Wyłącznik zapłonu na panelu bezpieczników |
| 12 | 40A | Wyłącznik zapłonu na panelu bezpieczników |
| 13 | 30A | Fotele z zasilaniem DSM, podgrzewany lędźwiowy kierowca |
| czternaście | 30A | Elektrycznie regulowany fotel pasażera |
| piętnaście | 30A | Luksusowe Radio Subwoofer Wzmacniacz Odtwarzacz CD |
| szesnaście | 20A | Belka SLT |
| 17 | 20A | trąbić |
| 18 | 10 A | Nadmuchiwane torby |
| dziewiętnaście | Nieużywany | |
| dwadzieścia | 10 A | PCM KAPWR |
| 21 | 10 A | Czujnik alternatora Zasilanie alternatora w miejscu instalacji |
| 22 | Nieużywany | |
| 23 | Przekaźnik | Przekaźnik świateł mijania |
| 24 | 20 lat | Pompa paliwowa |
| 25 | 20 lat | Termometr Pompe |
| 26 | Przekaźnik | Przekaźnik silnika dmuchawy EATC |
| 27 | 30A | PCM STC |
| 28 | Nieużywany | |
| 29 | Przekaźnik | Przekaźnik klaksonowy |
| trzydzieści | Przekaźnik | Przekaźnik modułu sterującego układu napędowego |
1998, 1999, 2000, 2001, 2002
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (1998-2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Moduł sterowania oświetleniem: wskaźnik antykradzieżowy, wyjście ściemniania PWM, lampki oświetlenia mikrofonu, popielniczki w drzwiach RR i LR, przełączniki podgrzewanych foteli, przełącznik sterowania odszranianiem z tyłu, panel sterowania EATC, komunikaty przełączników środkowych, przełączniki kontroli prędkości, zapalniczka, konsola i popielniczka |
| 2 | 10 A | Złącze łącza danych (DLC), moduł sterujący układu napędowego (PCM) |
| 3 | 15A | Przełącznik wielofunkcyjny, światła zakrętowe, światła drogowe i wejście sygnału skrętu do LCM |
| 4 | 10 A | Elektryczne zamki i podświetlenie drzwi za pomocą włącznika podnośnika szyb, radia, nadajnika-odbiornika telefonu komórkowego, modułu sterowania oświetleniem, (RUN / ACC Sense), elektronicznego lusterka dzień/noc |
| pięć | 10 A | Zestaw wskaźników obrazu wirtualnego, moduł sterowania oświetleniem (LCM RUN / START Sense), automatyczny czujnik światła |
| 6 | 10 A | Wirtualny zestaw wskaźników obrazu, światło postojowe / kierunkowskaz RF |
| 7 | 20A | Punkt mocy |
| osiem | 20A | Przełącznik zwalniający drzwi wlewu paliwa, przekaźnik pokrywy bagażnika |
| dziewięć | 10 A | Monitor diagnostyczny poduszki powietrznej, moduł EATC, przekaźnik silnika dmuchawy |
| dziesięć | 30A | Silnik wycieraczki, moduł wycieraczki |
| jedenaście | 10 A | Cewki zapłonowe, kondensator zakłóceń radiowych, przekaźnik mocy PCM, pasywny nadajnik-odbiornik systemu antykradzieżowego (PATS) |
| 12 | 10 A | Moduł sterowania oświetleniem |
| 13 | 15A | Moduł sterowania światłem (LCM): kierunkowskaz RF, prawy kierunkowskaz (VIC), światła obrysowe boczne RR, światła tylne, światła licencyjne, światła stopu / skrętu LR, światło zegara |
| czternaście | 20A | Zapalniczka |
| piętnaście | 10 A | Złącze do opróżniania i napełniania ABS |
| szesnaście | 30A | Przełącznik szyberdachu |
| 17 | – | Nieużywany |
| 18 | 10 A | Moduł sterowania oświetleniem |
| dziewiętnaście | 10 A | Moduł sterowania światłami (LCM): lewy reflektor, DRL |
| dwadzieścia | 15A | Przełącznik wielofunkcyjny: Flash to Pass i wejście ostrzeżeń o zagrożeniach do LCM |
| 21 | – | Nieużywany |
| 22 | Nieużywany | |
| 23 | 10 A | Cyfrowy czujnik zasięgu transmisji |
| 24 | 10 A | Miganie klastra wirtualnych obrazów-LF, miganie LF |
| 25 | 10 A | Moduł sterowania oświetleniem (LCM): prawy reflektor |
| 26 | 10 A | Wirtualny zestaw wskaźników obrazu, moduł EATC |
| 27 | – | Nieużywany |
| 28 | 10 A | Siłownik blokady biegów, moduł dynamiki pojazdu, panel przyrządów z obrazem wirtualnym, odszranianie tylnej szyby, zespół przełącznika podgrzewanego siedzenia, moduł niskiego ciśnienia w oponach, RESCU |
| 29 | 10 A | Radio |
| trzydzieści | 10 A | Podgrzewane lustra |
| 31 | 15A | Moduł sterowania oświetleniem (LCM): FCU, elektroniczne lusterko dzienne/nocne, prawe i lewe lampki sufitowe, lampki sufitowe w drzwiach, prawe i lewe lampki do czytania, lampki do czytania RR i LR, lampki prawego i lewego daszka, lampki do przechowywania, lampa pokrywy bagażnika , Lampa w schowku na rękawiczki, Wzmacniacz czujnika światła |
| 32 | 15A | Kontrola prędkości DEAC. Przełącznik, włącznik/wyłącznik hamulca (BOO) |
| 33 | – | Nieużywany |
| 34 | 15A | Oświetlenie dźwigni zmiany biegów konsoli, przełącznik ciśnienia cyklu sprzęgła klimatyzacji, czujnik przekaźnika sprzęgła klimatyzacji (DTR), sterowanie szyną kolektora dolotowego, światła cofania |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | 30A | Wzmacniacz subwoofera, radio |
| 38 | 10 A | Zegar analogowy, odtwarzacz CD, nadajnik-odbiornik telefonu komórkowego, RESCU |
| 39 | 10 A | Elektryczne zamki drzwi, elektryczne fotele, elektryczne lusterka, dostęp bezkluczykowy, moduł siedzenia LF, moduł drzwi LF |
| 40 | 10 A | Lampy narożne |
| 41 | 20A | Kłódki |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (1998-2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| – | 175 | Generator / regulator napięcia |
| jeden | 30A | Moduł fotela kierowcy |
| 2 | 30A | Moduł siedzenia pasażera |
| 3 | 40A | Stacyjka |
| 4 | 40A | Stacyjka |
| pięć | 40A | Okno pilota |
| 6 | 30A | 1998: Nieużywany 1999-2002: Wentylator chłodzący o niskiej prędkości |
| 7 | 30A | Moduł sterujący układu napędowego |
| osiem | 40A | Sterowanie odszranianiem tylnej szyby |
| dziewięć | 60A | Panel bezpieczników I/P |
| dziesięć | 60A | Moduł sterowania oświetleniem |
| jedenaście | 60A | Przekaźnik sprężarki |
| 12 | 60A | 1998: Moduł sterujący przeciwblokującego hamulca, ABS EVAC i złącze napełniania 1999-2002: Moduł sterujący przeciwblokującego hamulca |
| 13 | 40 lat | Silnik dmuchawy |
| czternaście | 60 A | 1998: Podwójna skrzynka przekaźników pomocniczych 1999-2002: Szybki wentylator chłodzący High |
| jeden | 30A | PCM |
| 2 | 20A | ALT SENS |
| 3 | 30A | Prawe tylne okno pasażera |
| 4 | 30A | Zawieszenie pneumatyczne |
| pięć | 10 A | 1998: Poduszka powietrzna 1999-2002: Nieużywana |
| 6 | 20A | Rogi |
| 7 | 15A | Czerwone światła |
| osiem | 30A | Prawe przednie okno pasażera |
| jeden | – | Dioda A/C |
| 2 | – | Dioda PCM |
