Schemat bezpieczników i przekaźników dla Lincoln Continental (2017-2020..)

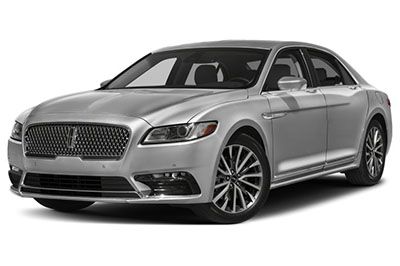

W tym artykule rozważymy dziesiątą generację Lincoln Continental, dostępną od 2017 roku do dnia dzisiejszego. Tutaj znajdziesz schematy skrzynek bezpieczników Lincoln Continental 2017, 2018, 2019 i 2020 , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (układ bezpieczników) i przekaźnika.

Contents

Układ bezpieczników Lincoln Continental 2017-2020…
Przedział pasażerski
Komora silnika
2017
2018
2019, 2020

Układ bezpieczników Lincoln Continental 2017-2020…

Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki # 62 (punkt zasilania 2A), # 67 (punkt zasilania 1B), # 69 (punkt zasilania 1A) w skrzynce bezpieczników w komorze silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy. Lokalizacja bezpieczników w przedziale pasażerskim: Lincoln Continental (2017, 2018, 2019 -...)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie). Lokalizacja bezpieczników w komorze silnika: Lincoln Continental (2017, 2018, 2019 -...)

Schematy skrzynek bezpieczników

Reklamy reklamowe

2017

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln Continental (2017)

Przydział bezpieczników w przedziale pasażerskim (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	7,5 A	Przełącznik fotela kierowcy. Przełącznik fotela pasażera.
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera. Wzmacniacz do cyfrowego przetwarzania sygnału firmy Revel.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	10 A	Klakson bezpieczeństwa.
dziewięć	10 A	Moduł rozrywki dla tylnych siedzeń.
dziesięć	5A	Moduł telematyki. Elektryczny moduł pokrywy bagażnika.
jedenaście	5A	Klawiatura. Zewnętrzny przełącznik blokujący. Połączony moduł czujnika bezpieczeństwa.
12	7,5 A	Przedni moduł interfejsu sterowania (klimatyzacja). Moduł zmiany biegów. Tylny moduł klimatyzacji.
13	7,5 A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	10 A	Moduł kontroli stresu.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych.
szesnaście	–	Przekaźnik odblokowujący bagażnik.
17	5A	Nieużywany (zapasowy).
18	5A	Włącznik uruchamiany przyciskiem.
dziewiętnaście	7,5 A	Wyświetlacz LED przezierny.
dwadzieścia	7,5 A	Moduł sterowania reflektorami.
21	5A	Czujnik wilgotności.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Opóźnione podawanie akcesoriów. Przełącznik lewej przedniej szyby. Szyberdach. Elektryczna osłona przeciwsłoneczna tylnej szyby. Falownik prądu stałego.
24	20A	Przekaźnik centralnego zamka.
25	30 lat	Moduł strefy drzwi przednich lewych.
26	30 lat	Moduł strefy drzwi przednich prawych.
27	30 lat	Szyberdach.
28	20A	Wzmacniacz cyfrowego przetwarzania sygnału firmy Revel.
29	30 lat	Moduł strefy drzwi tylnych lewych.
trzydzieści	30 lat	Moduł strefy prawych drzwi tylnych.
31	15 lat	Moduł pamięci kolumnowej.
32	10 A	SYNCHRONIZACJA. Odbiornik częstotliwości radiowych.
33	20A	Radio. Zdalny mechanizm CD.
34	30 lat	Przekaźnik start/start.
35	5A	Moduł kontroli bezpieczeństwa.
36	15 lat	Moduł systemu utrzymania pasa ruchu. Automatyczne światła drogowe. Lustra elektrochromowe. Podgrzewane tylne siedzenia. Moduł dynamiki pojazdu.
37	20A	Podgrzewana kierownica. Moduł kontroli wysiłku kierowania. Moduł sterujący kątem skrętu.
38	30A	Silnik przedniej lewej szyby. Elektryczne silniki tylnej szyby.

Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln Continental (2017)

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2017)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	20 lat	Moc modułu sterującego zespołem napędowym.
2	20 lat	Emisje z silnika (MIL).
3	20 lat	Cewka przekaźnika sterującego sprzęgła klimatyzacji. VAC. Aktywne żaluzje siatkowe. Przekaźnik wentylatora chłodzącego. Moduł napędu na wszystkie koła (silniki 2,7 l i 3,7 l).
4	20 lat	Cewki zapłonowe (silnik 3,7 l).
pięć	–	Nieużywany.
6	–	Nieużywany.
7	5A	Skrzynka przekaźników przechyłu tylnego.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	–	Nieużywany.
jedenaście	–	Przekaźnik wektorowania momentu obrotowego (silnik 3.0L).
12	–	Nieużywany.
13	40A	Pochylenie tylnego siedzenia.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20 lat	Trąbić.
szesnaście	10 A	Sprzęgło klimatyzacji.
17	–	Nieużywany.
18	–	Nieużywany.
dziewiętnaście	–	Podgrzewany przekaźnik tylnej szyby.
dwadzieścia	–	Elektryczny przekaźnik wentylatora chłodzącego.
21	–	Elektryczny przekaźnik wentylatora chłodzącego.
22	30A	Elektryczny wentylator chłodzący.
23	–	Nieużywany.
24	–	Nieużywany.
25	–	Przekaźnik silnika dmuchawy.
26	30 lat	Zawory układu przeciwblokującego.
27	–	Nieużywany.
28	30 lat	Klimatyzowane tylne siedzenia.
29	–	Przekaźnik start/start.
trzydzieści	–	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy. Elektryczny hamulec postojowy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterujący układu napędowego.
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Moduł kamery 360 stopni. Tylna kamera. Moduł kontroli zasięgu transmisji.
35	–	Nieużywany.
36	–	Elektryczny przekaźnik wentylatora chłodzącego.
37	–	Przekaźnik pochylenia tylnego siedzenia.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	40A	Ogrzewana przednia szyba prawa.
42	40A	Silnik dmuchawy.
43	–	Nieużywany.
44	50A	Korpus modułu jakości napięcia / moduł sterowania magistralą.
45	–	Nieużywany.
46	50A	Elektryczny wentylator chłodzący.
47	50A	Elektryczny wentylator chłodzący.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	40A	Wektorowanie momentu obrotowego (silnik 3.0L).
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	–	Nieużywany.
52	60A	Pompa układu przeciwblokującego.
53	40A	Adaptacyjne kierowanie do przodu.
54	40A	Podgrzewana lewa przednia szyba.
55	40A	Ogrzewana tylna szyba.
56	40A	Falownik.
57	30 lat	Elektryczny moduł osłony pokładu. Ręczny zatrzask pokrywy bagażnika.
58	–	Nieużywany.
59	–	Nieużywany.
60	30 lat	Pompa paliwowa.
61	–	Nieużywany.
62	20A	Gniazdko 2A.
63	30 lat	Elektryczny moduł sterowania fotelem. Podgrzewane przednie fotele.
64	–	Nieużywany.
65	30A	Pompa paliwa 2.
66	30A	Fotel pasażera regulowany elektrycznie.
67	20A	Gniazdo zasilania 1B.
68	15A	Wentylator pomocniczy.
69	20 lat	Gniazdko 1A.
70	–	Nieużywany.
71	–	Nieużywany.
72	30A	Elektryczny moduł siedzenia kierowcy.
73	–	Nieużywany.
74	25A	Silnik wycieraczek.
75	–	Nieużywany.
76	20A	Nieużywany (zapasowy).
77	–	Nieużywany.
78	30A	Wejście.
79	–	Nieużywany.
80	–	Nieużywany.
81	5A	Inteligentne ładowanie USB – po stronie pasażera.
82	5A	Inteligentne ładowanie USB – konsola.
83	20 lat	Elektroniczna blokada drzwi (tylna lewa).
84	5A	Inteligentne ładowanie USB – strona kierowcy.
85	20 lat	Elektroniczny zamek drzwi (przednie prawe).
86	20 lat	Elektroniczna blokada drzwi (z tyłu po prawej).
87	15 lat	Moduł kontroli zasięgu transmisji.
88	5A	Pochylenie tyłu.
89	20 lat	Elektroniczna blokada drzwi (przednia lewa).
90	10 A	Przekaźnik modułu sterującego zespołu napędowego pozostaje aktywny.
91	10 A	Włącznik/wyłącznik hamulca.
92	15 lat	Moduł przedniego wielokonturowego siedzenia.
93	15 lat	Tylne siedzenia wielokonturowe.
94	20 lat	Reflektor wyładowczy wysokiej intensywności z prawej strony.
95	20 lat	Reflektor wyładowczy wysokiej intensywności z lewej strony.
96	10 A	Ogrzewanie wycieraczek.
97	10 A	Linia wykrywania alternatora.
98	5A	Czujnik deszczu.
99	–	Nieużywany.

2018

Reklamy reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln Continental (2018)

Przydział bezpieczników w przedziale pasażerskim (2018)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	7,5 A	Przełącznik fotela kierowcy. Przełącznik fotela pasażera.
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera. Wzmacniacz do cyfrowego przetwarzania sygnału firmy Revel.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	10 A	Klakson bezpieczeństwa.
dziewięć	10 A	Nieużywany.
dziesięć	5A	Moduł telematyki. Elektryczny moduł pokrywy bagażnika.
jedenaście	5A	Klawiatura. Zewnętrzny przełącznik blokujący. Połączony moduł czujnika bezpieczeństwa.
12	7,5A	Przedni moduł interfejsu sterowania (klimatyzacja). Moduł zmiany biegów. Tylny moduł klimatyzacji.
13	7,5 A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	10 A	Moduł kontroli stresu.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych.
szesnaście	5A	Przekaźnik odblokowujący bagażnik.
17	5A	Nieużywany (zapasowy).
18	5A	Włącznik uruchamiany przyciskiem.
dziewiętnaście	7,5 A	Nieużywany.
dwadzieścia	7,5A	Moduł sterowania reflektorami.
21	5A	Czujnik wilgotności.
22	5A	Nieużywany.
23	10 A	Opóźnione podawanie akcesoriów. Przełącznik lewej przedniej szyby. Szyberdach. Elektryczna osłona przeciwsłoneczna tylnej szyby. Falownik prądu stałego.
24	30A	Przekaźnik centralnego zamka.
25	30A	Moduł strefy drzwi przednich lewych.
26	30A	Moduł strefy drzwi przednich prawych.
27	30A	Szyberdach.
28	20A	Wzmacniacz cyfrowego przetwarzania sygnału firmy Revel.
29	30A	Moduł strefy drzwi tylnych lewych.
trzydzieści	30A	Moduł strefy prawych drzwi tylnych.
31	15A	Moduł pamięci kolumnowej. Średni wyświetlacz przezierny
32	10 A	SYNCHRONIZACJA. Odbiornik częstotliwości radiowych. Rozrywka na tylnym siedzeniu
33	20A	Radio. Zdalny mechanizm CD.
34	30A	Wykonaj / Uruchom przekaźnik.
35	5A	Moduł kontroli bezpieczeństwa.
36	15A	Moduł systemu utrzymania pasa ruchu. Automatyczne światła drogowe. Lustra elektrochromowe. Podgrzewane tylne siedzenia. Moduł dynamiki pojazdu.
37	20A	Podgrzewana kierownica. Moduł kontroli wysiłku kierowania. Moduł sterujący kątem skrętu.
38	30A	Nieużywany.

Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln Continental (2018)

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2018)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	20A	Moc modułu sterującego zespołem napędowym.
2	20A	Emisje z silnika (MIL).
3	20A	Cewka przekaźnika sterującego sprzęgła klimatyzacji. VAC. Aktywne żaluzje siatkowe. Przekaźnik wentylatora chłodzącego. Moduł napędu na wszystkie koła (silniki 2,7 l i 3,7 l).
4	20A	Cewki zapłonowe.
pięć	–	Nieużywany.
6	15A	Wtryskiwacze paliwa (silnik 3,7 l).
7	5A	Skrzynka przekaźników przechyłu tylnego.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	–	Nieużywany.
jedenaście	–	Przekaźnik wektorowania momentu obrotowego (silnik 3.0L).
12	–	Nieużywany.
13	40A	Pochylenie tylnego siedzenia.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20A	Trąbić.
szesnaście	10 A	Sprzęgło klimatyzacji.
17	–	Nieużywany.
18	–	Nieużywany.
dziewiętnaście	–	Podgrzewany przekaźnik tylnej szyby.
dwadzieścia	–	Elektryczny przekaźnik wentylatora chłodzącego.
21	–	Elektryczny przekaźnik wentylatora chłodzącego.
22	30A	Elektryczny wentylator chłodzący.
23	–	Nieużywany.
24	–	Nieużywany.
25	–	Przekaźnik silnika dmuchawy.
26	30A	Zawory układu przeciwblokującego.
27	–	Nieużywany.
28	30A	Klimatyzowane tylne siedzenia.
29	–	Wykonaj / Uruchom przekaźnik.
trzydzieści	–	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy. Elektryczny hamulec postojowy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterujący układu napędowego.
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Moduł kamery 360 stopni. Tylna kamera. Moduł kontroli zasięgu transmisji.
35	–	Nieużywany.
36	–	Elektryczny przekaźnik wentylatora chłodzącego.
37	–	Przekaźnik pochylenia tylnego siedzenia.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	–	Nieużywany.
42	40A	Silnik dmuchawy.
43	–	Nieużywany.
44	50A	Korpus modułu jakości napięcia / moduł sterowania magistralą.
45	–	Nieużywany.
46	50A	Elektryczny wentylator chłodzący.
47	50A	Elektryczny wentylator chłodzący.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	40A	Wektorowanie momentu obrotowego (silnik 3.0L).
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	–	Nieużywany.
52	60A	Pompa układu przeciwblokującego.
53	40A	Adaptacyjne kierowanie do przodu.
54	40A	Podgrzewana przednia szyba.
55	40A	Ogrzewana tylna szyba.
56	40A	Falownik.
57	30A	Elektryczny moduł osłony pokładu. Ręczny zatrzask pokrywy bagażnika.
58	–	Nieużywany.
59	–	Nieużywany.
60	30A	Pompa paliwowa.
61	–	Nieużywany.
62	20A	Gniazdko 2A.
63	30A	Elektryczny moduł sterowania fotelem. Podgrzewane przednie fotele.
64	–	Nieużywany.
65	30A	Pompa paliwa 2.
66	30A	Fotel pasażera regulowany elektrycznie.
67	20A	Gniazdo zasilania 1B.
68	15A	Wentylator pomocniczy.
69	20A	Gniazdko 1A.
70	–	Nieużywany.
71	–	Nieużywany.
72	30A	Elektryczny moduł siedzenia kierowcy.
73	–	Nieużywany.
74	25A	Silnik wycieraczek.
75	–	Nieużywany.
76	20A	Nieużywany (zapasowy).
77	–	Nieużywany.
78	30A	Wejście.
79	20A	Pomocnicza pompa skrzyni biegów (silnik 2,0 l z funkcją start-stop).
80	–	Nieużywany.
81	5A	Inteligentne ładowanie USB – po stronie pasażera.
82	5A	Inteligentne ładowanie USB – konsola.
83	20A	Elektroniczna blokada drzwi (tylna lewa).
84	5A	Inteligentne ładowanie USB – strona kierowcy.
85	20A	Elektroniczny zamek drzwi (przednie prawe).
86	20A	Elektroniczna blokada drzwi (z tyłu po prawej).
87	15A	Moduł kontroli zasięgu transmisji.
88	5A	Pochylenie tyłu.
89	20A	Elektroniczna blokada drzwi (przednia lewa).
90	10 A	Przekaźnik modułu sterującego układem napędowym.
91	10 A	Włącznik/wyłącznik hamulca.
92	15A	Moduł przedniego wielokonturowego siedzenia.
93	15A	Tylne siedzenia wielokonturowe.
94	20A	Reflektor wyładowczy wysokiej intensywności z prawej strony.
95	20A	Reflektor wyładowczy wysokiej intensywności z lewej strony.
96	10 A	Ogrzewanie wycieraczek.
97	10 A	Linia wykrywania alternatora.
98	5A	Czujnik deszczu.
99	–	Nieużywany.

2019, 2020

Reklamy reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln Continental (2018)

Przydział bezpieczników w przedziale pasażerskim (2019, 2020)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	–	Nieużywany.
2	7,5A	Przełącznik fotela kierowcy. Przełącznik fotela pasażera.
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Nieużywany (zapasowy).
pięć	20A	Wzmacniacz subwoofera. Wzmacniacz cyfrowego przetwarzania sygnału firmy Revel.
6	–	Nieużywany.
7	–	Nieużywany.
osiem	10 A	Klakson bezpieczeństwa.
dziewięć	10 A	Nieużywany.
dziesięć	5A	Moduł telematyki. Elektryczny moduł pokrywy bagażnika.
jedenaście	5A	Klawiatura. Zewnętrzny przełącznik blokujący. Połączony moduł czujnika bezpieczeństwa.
12	7,5 A	Przedni moduł interfejsu sterowania (klimatyzacja). Moduł zmiany biegów. Tylny moduł klimatyzacji.
13	7,5 A	Klaster instrumentów. Inteligentne łącze danych. Moduł sterujący kolumny kierownicy.
czternaście	10 A	Moduł kontroli stresu.
piętnaście	10 A	Inteligentne zasilanie złącza łącza danych.
szesnaście	5A / 10A	2019: Przekaźnik odblokowania bagażnika (5A). 2020: Przekaźnik otwierania bagażnika (5A) / Pokrywa elektryczna (15A).
17	5A	Nieużywany (zapasowy).
18	5A	Włącznik uruchamiany przyciskiem.
dziewiętnaście	7,5 A	Nieużywany.
dwadzieścia	7,5A	Moduł sterowania reflektorami.
21	5A	Czujnik wilgotności.
22	5A	Nieużywany.
23	10 A	Opóźnione podawanie akcesoriów. Przełącznik lewej przedniej szyby. Dach księżycowy. Moduł elektrycznej osłony przeciwsłonecznej tylnej szyby. Falownik prądu stałego.
24	30A	Przekaźnik centralnego zamka.
25	30A	Moduł strefy drzwi przednich lewych.
26	30A	Moduł strefy drzwi przednich prawych.
27	30A	Dach księżycowy.
28	20A	Wzmacniacz cyfrowego przetwarzania sygnału firmy Revel.
29	30A	Moduł strefy drzwi tylnych lewych.
trzydzieści	30A	Moduł strefy prawych drzwi tylnych.
31	15A	Moduł pamięci kolumnowej. Zaawansowany wyświetlacz head-up.
32	– / 10 A	2019: nieużywany. 2020: SYNCHRONIZACJA (10A).
33	10A / 20A	2019: SYNCHRONIZACJA; Odbiornik częstotliwości radiowych; Rozrywka na tylnym siedzeniu. (10A) 2020: odbiornik częstotliwości radiowych; Rozrywka na tylnym siedzeniu. (20A)
34	30A	Przekaźnik start/start.
35	5A	Moduł kontroli bezpieczeństwa.
36	15A	Moduł systemu utrzymania pasa ruchu. Automatyczne światła drogowe. Lustra elektrochromowe. Podgrzewane tylne siedzenia. Moduł dynamiki pojazdu.
37	20A	Podgrzewana kierownica. Moduł kontroli wysiłku kierowania. Moduł sterujący kątem skrętu.
38	30A	Nieużywany.

Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln Continental (2018)

Reklamy reklamowe

Przydział bezpieczników w komorze silnika (2019, 2020)

Nie.	Natężenie w amperach	Chronione komponenty
jeden	20A	Moc modułu sterującego zespołem napędowym.
2	20A	Emisje z silnika. Wielofunkcyjna kontrolka (MIL).
3	20A	Cewka przekaźnika sterującego sprzęgła klimatyzacji. Wentylacja i klimatyzacja (VACC). Aktywne żaluzje siatkowe. Przekaźnik wentylatora chłodzącego. Moduł napędu na wszystkie koła (silniki 2,7 l i 3,7 l).
4	20A	Cewki zapłonowe.
pięć	–	Nieużywany.
6	15A	Wtryskiwacze paliwa (silnik 3,7 l).
7	5A	Skrzynka przekaźników przechyłu tylnego.
osiem	–	Nieużywany.
dziewięć	–	Nieużywany.
dziesięć	10 A	Nieużywany (2019) / Zapasowy (2020).
jedenaście	–	Przekaźnik wektorowania momentu obrotowego (silnik 3.0L).
12	–	Nieużywany.
13	40A	Pochylenie tylnego siedzenia.
czternaście	–	Przekaźnik modułu sterującego układem napędowym.
piętnaście	20A	Trąbić.
szesnaście	10 A	Sprzęgło klimatyzacji.
17	–	Nieużywany.
18	–	Nieużywany.
dziewiętnaście	–	Podgrzewany przekaźnik tylnej szyby.
dwadzieścia	–	Elektryczny przekaźnik wentylatora chłodzącego.
21	–	Elektryczny przekaźnik wentylatora chłodzącego. (3.0)
22	30A	Elektryczny wentylator chłodzący. (3.0)
23	–	Nieużywany.
24	–	Nieużywany.
25	–	Przekaźnik silnika dmuchawy.
26	30A	Zawory układu przeciwblokującego.
27	–	Nieużywany.
28	30A	Klimatyzowane tylne siedzenia.
29	–	Wykonaj / Uruchom przekaźnik.
trzydzieści	–	Nieużywany (zapasowy).
31	10 A	Elektryczne wspomaganie kierownicy. Elektryczny hamulec postojowy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterujący układu napędowego.
34	10 A	System informacji o martwym polu. Adaptacyjny tempomat. Kamera z widokiem z przodu. Moduł kamery 360 stopni. Tylna kamera. Moduł kontroli zasięgu transmisji.
35	–	Nieużywany.
36	–	Elektryczny przekaźnik wentylatora chłodzącego.
37	–	Przekaźnik pochylenia tylnego siedzenia.
38	–	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	–	Przekaźnik klaksonowy.
40	–	Nieużywany.
41	–	Nieużywany.
42	40A	Silnik dmuchawy.
43	–	Nieużywany.
44	50A	Korpus modułu jakości napięcia / moduł sterowania magistralą.
45	–	Nieużywany.
46	50A	Elektryczny wentylator chłodzący.
47	50A	Elektryczny wentylator chłodzący.
48	50A	Moduł sterujący nadwozia magistrali RP1.
49	40A	Wektorowanie momentu obrotowego (silnik 3.0L).
pięćdziesiąt	50A	Moduł sterujący nadwozia magistrali RP2.
51	–	Nieużywany.
52	60A	Pompa układu przeciwblokującego.
53	40A	Adaptacyjne kierowanie do przodu.
54	40A	Podgrzewana przednia szyba.
55	40A	Ogrzewana tylna szyba.
56	40A	Falownik.
57	30A	Elektryczny moduł osłony pokładu. Ręczny zatrzask pokrywy bagażnika.
58	–	Nieużywany.
59	–	Nieużywany.
60	30A	Pompa paliwowa.
61	–	Nieużywany.
62	20A	Gniazdko 2A.
63	30A	Elektryczny moduł sterujący fotela. Podgrzewane przednie fotele.
64	–	Nieużywany.
65	30A	Pompa paliwa 2.
66	30A	Fotel pasażera regulowany elektrycznie.
67	20A	Gniazdo zasilania 1B.
68	15A	Wentylator pomocniczy.
69	20A	Gniazdko 1A.
70	–	Nieużywany.
71	–	Nieużywany.
72	30A	Elektryczny moduł siedzenia kierowcy.
73	–	Nieużywany.
74	25A	Silnik wycieraczek.
75	–	Nieużywany.
76	20A	Nieużywany (zapasowy).
77	–	Nieużywany.
78	30A	Wejście.
79	20A	Pomocnicza pompa skrzyni biegów (silnik 2,0 l z funkcją start-stop).
80	–	Nieużywany.
81	5A	Inteligentne ładowanie USB – po stronie pasażera.
82	5A	Inteligentne ładowanie USB – konsola.
83	20A	Elektroniczna blokada drzwi (tylna lewa).
84	5A	Inteligentne ładowanie USB – strona kierowcy.
85	20A	Elektroniczny zamek drzwi (przednie prawe).
86	20A	Elektroniczna blokada drzwi (z tyłu po prawej).
87	15A	Moduł kontroli zasięgu transmisji.
88	5A	Pochylenie tyłu.
89	20A	Elektroniczna blokada drzwi (przednia lewa).
90	10 A	Przekaźnik modułu sterującego układem napędowym.
91	10 A	Włącznik/wyłącznik hamulca.
92	15A	Moduł przedniego wielokonturowego siedzenia.
93	15A	Tylne siedzenia wielokonturowe.
94	20A	Prawy reflektor wyładowania o wysokiej intensywności.
95	20A	Reflektor wyładowczy wysokiej intensywności z lewej strony.
96	10 A	Ogrzewanie wycieraczek.
97	10 A	Linia wykrywania alternatora.
98	5A	Czujnik deszczu.
99	–	Nieużywany.
