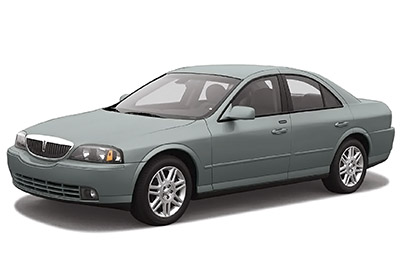

Luksusowy sedan Lincoln LS był produkowany od 2000 do 2006 roku. W tym artykule znajdziesz schematy skrzynek bezpieczników Lincoln LS 2000, 2001, 2002, 2003, 2004, 2005 i 2006 , uzyskasz informacje o lokalizacji paneli bezpieczników wewnątrz samochodu i dowiesz się o przypisaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Układ bezpieczników Lincoln LS 2000-2006
Bezpieczniki zapalniczki (gniazdko) to bezpiecznik nr 32 (zapalniczka) w skrzynce bezpieczników w desce rozdzielczej, a bezpieczniki nr 10 (od 2001: gniazdo – konsola), nr 12 (od 2003: gniazdo – popielniczka) z tyłu skrzynka rozdzielcza elektryczna (bagażnik).
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod schowkiem na rękawiczki na prawym panelu osłony bocznej. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.
Komora silnika
Bagażnik
Tylna rozdzielnica elektryczna znajduje się w bagażniku pod pokrywą wnęki koła zapasowego (w pobliżu akumulatora).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2000, 2001, 2002
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2000-2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Radio |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Klaster, przekaźnik PCM, przekaźnik pompy paliwa, REM, przekaźnik tranzytowy |
| pięć | 5A | Przełącznik A/A, przełącznik wyłączenia O/D, automatyczny czujnik lampy, podgrzewane moduły siedzeń, VCS (2002) |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, dioda LED antykradzieżowa, klakson bezpieczeństwa, PCM, lustro zasilania |
| osiem | 5A | Przedni prawy kierunkowskaz, przedni prawy wzmacniacz, przedni prawy znacznik boczny, przednie prawe światła postojowe |
| dziewięć | 10 A | Przednie prawe światła mijania |
| dziesięć | 5A | Lewy przedni kierunkowskaz, lewy przedni wzmacniacz, lewy przedni znacznik boczny, lewe przednie światła postojowe |
| jedenaście | 10 A | Przednie lewe światła drogowe |
| 12 | 10 A | Poziomowanie reflektorów (jeśli dotyczy) |
| 13 | 5A | Grupa |
| czternaście | 10 A | RCM, data |
| piętnaście | 5A | Nieużywany (zapasowy) |
| szesnaście | 5A | Elektrycznie sterowane lusterko wsteczne, podgrzewane elementy sterujące fotelami, RSM (moduł czujnika deszczu) |
| 17 | 5A | RCM, wskaźnik alternatora |
| 18 | 20A | Radio, CIA |
| dziewiętnaście | 15A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | FEM, DATC, klaster, blokada dźwigni hamulca, REM |
| 21 | 10 A | Lusterka składane elektrycznie |
| 22 | 10 A | DDM, lusterko boczne kierowcy |
| 23 | 10 A | Przednie prawe światła drogowe |
| 24 | 5A | ŁAPY |
| 25 | 10 A | Lewe przednie światła mijania |
| 26 | 3A | 2000: Przekaźnik wycieraczek 2001-2002: Przekaźnik wycieraczek, podkładka |
| 27 | 10 A | Radio, telefon komórkowy, VCS (2002) |
| 28 | 5A | 2000-2001: Klakson bezpieczeństwa 2002: nieużywany (zapasowy) |
| 29 | 5A | 2000-2001: Wykrywanie zapłonu holowania, VEMS, FEM 2002: FEM |
| trzydzieści | 5A | 2000-2001: FEM 2002: FEM, Elektryczne lusterko pasażerskie |
| 31 | – | Nieużywany |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | 2000-2001 : Podświetlenie przełącznika 2002 : Podświetlenie przełącznika, FEM |
| 34 | 10 A | Nieużywany (zapasowy) |
| 35 | 5A | Zatrzymaj sygnał |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w przedniej skrzynce rozdzielczej (2000-2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Sprzęgło A/C |
| 2 | 10 A | 2000: Pompa spryskiwacza 2001-2002: Nieużywana |
| 3 | 15 lat | Światło przeciwmgielne |
| 4 | 15 lat | trąbić |
| pięć | 20 lat | Wtryskiwacze paliwa |
| 6 | 15 lat | Elektrozawór transmisji |
| 7 | – | Nieużywany |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | 5A | 2000-2001: Nieużywany 2002: Elektrozawór IAC |
| jedenaście | 15 lat | POŁUDNIE |
| 12 | 10 A | Policja |
| 13 | 30A | Podgrzewane wycieraczki przedniej szyby |
| czternaście | 30A | Moduł ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik dmuchawy |
| 17 | 20A | Pompa powietrza Thermactor (tylko pojazdy o niskiej emisji) |
| 18 | 40A | PCM |
| dziewiętnaście | – | Nieużywany |
| dwadzieścia | 30A | Silnik wycieraczek |
| 21 | 30A | Elektromagnes rozrusznika |
| 22 | 30A | Silnik ABS |
| 23 | – | Nieużywany (wtyczka bezpiecznika) |
| 24 | – | Nieużywany |
| Przekaźnik 01 | – | Wycieraczka góra/dół |
| Przekaźnik 02 | – | Park wycieraczek |
| Przekaźnik 03 | – | COP i POŁUDNIE |
| Przekaźnik 04 | – | 2000: Spryskiwacz przedniej szyby 2001-2002: Nieużywany |
| Przekaźnik 05 | – | Pomocnicza pompa płynu chłodzącego (V8) |
| Przekaźnik 06 | – | trąbić |
| Przekaźnik 07 | – | Światła przeciwmgielne |
| Przekaźnik 08 | – | Sprzęgło A/C |
| Przekaźnik 09 | – | Wycieraczka włączona / Acc |
| Przekaźnik 10 | – | Silnik dmuchawy |
| Przekaźnik 11 | – | Nieużywany |
| Przekaźnik 12 | – | Podgrzewane wycieraczki przedniej szyby |
| Przekaźnik 13 | – | Nieużywany |
| Przekaźnik 14 | – | Moc PCM |
| Przekaźnik 15 | – | Rozrusznik |
| Dioda | – | PCM |
Reklamy reklamowe
Bagażnik
Rozmieszczenie bezpieczników w tylnej skrzynce rozdzielczej (2000-2002)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 lat | 2000-2001: Solenoid zwalniający pokrywę bagażnika 2002: Solenoid zwalniający pokrywę bagażnika, zamek drzwi pasażera |
| 2 | 10 A | 2000-2001: Prawy tylny kierunkowskaz 2002: Prawy tylny kierunkowskaz, oświetlenie tablicy rejestracyjnej |
| 3 | 5A | Lewe tylne światło hamowania |
| 4 | 10 A | Elektromagnes otwierania drzwi paliwa |
| pięć | 10 A | Lampki grzecznościowe i do czytania |
| 6 | 10 A | Lewe tylne kierunkowskazy i światła cofania |
| 7 | 5A | Prawe tylne światło hamowania |
| osiem | 10 A | Światło stopu montowane pośrodku |
| dziewięć | 5A | Podgrzewane lustro |
| dziesięć | 20A | 2000: Nieużywany 2001-2002: Powerpoint |
| jedenaście | 15 lat | Podgrzewane siedzenia |
| 12 | 5A | Przekaźnik tranzytowy (jeśli jest na wyposażeniu) |
| 13 | – | Nieużywany |
| czternaście | 5A | Telefon, CD, VEMS |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | 20 lat | szyberdach |
| 17 | 15 lat | Pompa paliwowa |
| 18 | 20 lat | Wzmacniacz subwoofera |
| dziewiętnaście | 20A | REM – Lewa tylna szyba |
| dwadzieścia | 20A | DDM – Okno sterownika |
| 21 | 20A | Podparcie lędźwiowe kierowcy, elektryczne fotele |
| 22 | 20A | Zapłon |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 20A | FEM – Przednia szyba pasażera |
| 27 | 30A | SSP1 |
| 28 | 20A | Pas lędźwiowy, fotele elektryczne |
| 29 | 30A | Tylny odszraniacz |
| trzydzieści | 20A | REM – Prawe tylne okno |
| 31 | 20A | 2000: Nieużywany 2001-2002: Stacyjka (ręczna skrzynia biegów V6) |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | – | SSP1 |
| Przekaźnik 002 | – | SSP4 |
| Przekaźnik 003 | – | Tylny odszraniacz |
| Przekaźnik 004 | – | SSP3 |
| Przekaźnik 005 | – | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | – | Pompa paliwowa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | – | Silnik pompy paliwa |
2003, 2004
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2003-2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Radio |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Klaster, przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, REM, przekaźnik tranzytowy |
| pięć | 10 A | Moduł kontroli bezpieczeństwa (RCM), elektroniczna jednostka sterująca systemu wykrywania pasażera pasażera (PODS) |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, antykradzieżowa dioda LED, przełącznik elektrycznego lusterka, przełącznik elektrycznego hamulca postojowego (EPB) |
| osiem | 5A | Przedni prawy kierunkowskaz, Przedni prawy wzmacniacz, Przednie prawe światło pozycyjne, Przednie prawe światła postojowe |
| dziewięć | 15A | Przednie prawe światło mijania / HID |
| dziesięć | 5A | Przedni lewy kierunkowskaz, Przedni lewy wzmacniacz, Przednie lewe światło pozycyjne, Przednie lewe światła postojowe |
| jedenaście | 10 A | Przednie lewe światło drogowe |
| 12 | 5A | Czujnik deszczu, elektrochromowe lusterko wsteczne |
| 13 | 5A | Grupa |
| czternaście | 5A | DATC |
| piętnaście | 5A | Anulowanie O/D, przełącznik ABS/wspomagania trakcji |
| szesnaście | 5A | Podgrzewane elementy sterujące fotelami, moduł sterowania klimatyzacją fotela |
| 17 | 5A | RCM, lampka ostrzegawcza alternatora |
| 18 | 20A | Radio, CIA, jednostka nawigacyjna |
| dziewiętnaście | 15A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | Paproć, Datca, Klaster REM |
| 21 | 7,5A | Nieużywany (zapasowy) |
| 22 | 10 A | DDM, lusterko zewnętrzne kierowcy |
| 23 | 10 A | Przednie prawe światła drogowe |
| 24 | 5A | ŁAPY |
| 25 | 15A | Przednie lewe światło mijania / HID |
| 26 | 5A | Moduł wycieraczki |
| 27 | 10 A | Radio, jednostka nawigacyjna |
| 28 | 5A | Nieużywany (zapasowy) |
| 29 | 5A | FEM, pomoc w parkowaniu wstecznym |
| trzydzieści | 5A | FEM, elektryczne lusterko pasażera |
| 31 | – | Nieużywany |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | Przełącznik podświetlenia, MES |
| 34 | 10 A | Nieużywany (zapasowy) |
| 35 | 5A | Sygnał światła hamowania |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w przedniej skrzynce rozdzielczej (2003-2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Sprzęgło klimatyzacji, zawór sterujący płynu chłodzącego, pomocnicza pompa płynu chłodzącego |
| 2 | – | Nieużywany |
| 3 | 15 lat | Światło przeciwmgielne |
| 4 | 20A | trąbić |
| pięć | 15 lat | Wtryskiwacze paliwa, elektryczny wentylator chłodzący, czujnik masowego przepływu powietrza (MAF) |
| 6 | 15 lat | Elektrozawór skrzyni biegów, EGR |
| 7 | – | Nieużywany |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 15 lat | POŁUDNIE |
| 12 | 15 lat | Cewka na wtyczce |
| 13 | 30A | Podgrzewana stacja wycieraczek |
| czternaście | 30A | moduł ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| dziewiętnaście | 30A | Elektryczny hamulec postojowy |
| dwadzieścia | 30A | Silnik wycieraczek |
| 21 | 30A | Elektromagnes rozrusznika |
| 22 | 40A | Silnik ABS |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| Przekaźnik 01 | – | Nieużywany |
| Przekaźnik 02 | – | Nieużywany |
| Przekaźnik 03 | – | Cewka na wtyczce i HEGO |
| Przekaźnik 04 | – | Prawe reflektory HID |
| Przekaźnik 05 | – | Dodatkowa pompa płynu chłodzącego (silniki V8) |
| Przekaźnik 06 | – | Reflektory HID w lewo |
| Przekaźnik 07 | – | Światła przeciwmgielne |
| Przekaźnik 08 | – | sprzęgło klimatyzacji |
| Bezpiecznik 09 | – | Nieużywany |
| Przekaźnik 10 | – | Silnik dmuchawy |
| Przekaźnik 11 | – | Nieużywany |
| Przekaźnik 12 | – | Podgrzewana stacja wycieraczek |
| Przekaźnik 13 | – | trąbić |
| Przekaźnik 14 | – | Moc PCM |
| Przekaźnik 15 | – | Rozrusznik |
| Dioda | – | PCM |
Reklamy reklamowe
Bagażnik
Rozmieszczenie bezpieczników w tylnej skrzynce rozdzielczej (2003-2004)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15 lat | 2003: elektrozawór zwalniania pokrywy bagażnika, silniki zamków drzwi pasażera, blokada kolumny kierownicy 2004: elektrozawór zwalniania pokrywy bagażnika, silniki zamków drzwi pasażera |
| 2 | 10 A | Prawy tylny wskaźnik, oświetlenie tablicy rejestracyjnej |
| 3 | 5A | Lewy hamulec/światło tylne |
| 4 | 10 A | Elektromagnes otwierania klapy wlewu paliwa, lampka pokrywy bagażnika |
| pięć | 10 A | Lampki sufitowe i do czytania, Moduł anteny radiowej |
| 6 | 10 A | Lewe tylne kierunkowskazy i światła cofania |
| 7 | 5A | Prawy hamulec/światło tylne |
| osiem | 5A | Podniesione centralne światło hamowania |
| dziewięć | 5A | Podgrzewane lustro |
| dziesięć | 20A | Gniazdo zasilania – konsola |
| jedenaście | 20A | Podgrzewane tylne siedzenia |
| 12 | 20A | Gniazdo zasilania – popielniczka |
| 13 | – | Nieużywany |
| czternaście | 10 A | Jednostka nawigacyjna |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | 20A | szyberdach |
| 17 | 15 lat | Silnik pompy paliwa |
| 18 | 20A / 30A | 2003: Ampli de Navigation, Subwoofer (20 A) 2004: Ampli subwoofer (20 A) Ampli THX, Ampli subwoofer (30 A) |
| dziewiętnaście | 20A | REM – Lewa tylna szyba |
| dwadzieścia | 30A | Silniki przedniej szyby |
| 21 | 20A | Podparcie lędźwiowe kierowcy, fotele elektryczne |
| 22 | 20A | Stacyjka |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 30A | Moduł fotela klimatyzacji |
| 27 | 30A | SSP1 |
| 28 | 20A | Pas lędźwiowy, fotele elektryczne |
| 29 | 40A | Tylny odszraniacz |
| trzydzieści | 20A | REM – Prawe tylne okno |
| 31 | 30A | Główna moc układu napędowego |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | – | SSP1 |
| Przekaźnik 002 | – | SSP4 |
| Przekaźnik 003 | – | Tylny odszraniacz |
| Przekaźnik 004 | – | SSP3 |
| Przekaźnik 005 | – | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | – | Silnik pompy paliwa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | – | Silnik pompy paliwa |
2005, 2006
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2005-2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 5A | Cewka przekaźnika rozrusznika |
| 2 | 5A | Radio |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Klaster, przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, REM |
| pięć | 10 A | Moduł kontroli ograniczeń (RCM) |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, dioda LED zapobiegająca kradzieży, przełącznik elektrycznego lusterka, przełącznik elektrycznego hamulca postojowego, PCM |
| osiem | 5A | Prawy przedni kierunkowskaz, przednie prawe światło pozycyjne, przednie prawe światła postojowe |
| dziewięć | 15A | Przednie prawe światło mijania / HID |
| dziesięć | 5A | Przedni lewy wskaźnik, przednie lewe światło pozycyjne, przednie lewe światła postojowe |
| jedenaście | 10 A | Przednie lewe światło drogowe |
| 12 | 5A | Lustro elektrochromowe |
| 13 | 5A | Grupa |
| czternaście | 5A | DATC |
| piętnaście | 5A | Anulowanie O/D, przełącznik ABS/wspomagania trakcji |
| szesnaście | 5A | Podgrzewane elementy sterujące fotelami, moduł sterowania klimatyzacją fotela |
| 17 | 5A | RCM, lampka ostrzegawcza alternatora |
| 18 | 20A | Radio, CIA, jednostka nawigacyjna |
| dziewiętnaście | 15A | Silniki przechylne / Tele |
| dwadzieścia | 10 A | Paproć, Datca, Klaster REM |
| 21 | 7,5A | Nieużywany (zapasowy) |
| 22 | 10 A | DDM, lusterko zewnętrzne kierowcy |
| 23 | 10 A | Przednie prawe światła drogowe |
| 24 | 5A | ŁAPY |
| 25 | 15A | Przednie lewe światło mijania / HID |
| 26 | 5A | Moduł wycieraczki |
| 27 | 10 A | Radio, jednostka nawigacyjna |
| 28 | 5A | Nieużywany (zapasowy) |
| 29 | 5A | FEM, pomoc w parkowaniu wstecznym |
| trzydzieści | 5A | FEM, elektryczne lusterko pasażera |
| 31 | – | Nieużywany |
| 32 | 20A | Zapalniczka |
| 33 | 10 A | Przełącznik podświetlenia, MES |
| 34 | 10 A | Nieużywany (zapasowy) |
| 35 | 5A | Sygnał światła hamowania |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w przedniej skrzynce rozdzielczej (2005-2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 10 A | Sprzęgło klimatyzacji, zawór sterujący płynu chłodzącego, pomocnicza pompa płynu chłodzącego |
| 2 | – | Nieużywany |
| 3 | 15A | Światło przeciwmgielne |
| 4 | 20A | trąbić |
| pięć | 15A | Wtryskiwacze paliwa, elektryczny wentylator chłodzący, czujnik masowego przepływu powietrza (MAF) |
| 6 | 15A | Elektrozawór skrzyni biegów, EGR |
| 7 | – | Nieużywany |
| osiem | – | Nieużywany |
| dziewięć | – | Nieużywany |
| dziesięć | – | Nieużywany |
| jedenaście | 15A | POŁUDNIE |
| 12 | 15A | Cewka na wtyczce |
| 13 | 30A | Podgrzewana stacja wycieraczek |
| czternaście | 30A | moduł ABS |
| piętnaście | – | Nieużywany |
| szesnaście | 30A | Silnik dmuchawy |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| dziewiętnaście | 30A | Elektryczny hamulec postojowy |
| dwadzieścia | 30A | Silnik wycieraczek |
| 21 | 30A | Elektromagnes rozrusznika |
| 22 | 40A | Silnik ABS |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| Przekaźnik 01 | – | Nieużywany |
| Przekaźnik 02 | – | Nieużywany |
| Przekaźnik 03 | – | Cewka na wtyczce i HEGO |
| Przekaźnik 04 | – | Prawe reflektory HID |
| Przekaźnik 05 | – | Dodatkowa pompa płynu chłodzącego (silniki V8) |
| Przekaźnik 06 | – | Reflektory HID w lewo |
| Przekaźnik 07 | – | Światła przeciwmgielne |
| Przekaźnik 08 | – | sprzęgło klimatyzacji |
| Bezpiecznik 09 | – | Nieużywany |
| Przekaźnik 10 | – | Silnik dmuchawy |
| Przekaźnik 11 | – | Nieużywany |
| Przekaźnik 12 | – | Podgrzewana stacja wycieraczek |
| Przekaźnik 13 | – | trąbić |
| Przekaźnik 14 | – | Moc PCM |
| Przekaźnik 15 | – | Rozrusznik |
| Dioda | – | PCM |
Reklamy reklamowe
Bagażnik
Przydział bezpieczników w tylnej skrzynce rozdzielczej (2005-2006)
| Nie. | Natężenie w amperach | Opis |
|---|---|---|
| jeden | 15A | Elektromagnes zwalniający bagażnik, silniki zamków drzwi pasażera |
| 2 | 10 A | Prawy tylny wskaźnik, oświetlenie tablicy rejestracyjnej |
| 3 | 5A | Lewy hamulec/światło tylne |
| 4 | 10 A | Elektromagnes otwierania klapy wlewu paliwa, lampka pokrywy bagażnika |
| pięć | 10 A | Lampki sufitowe i do czytania, Moduł anteny radiowej |
| 6 | 10 A | Lewe tylne kierunkowskazy i światła cofania |
| 7 | 5A | Prawy hamulec/światło tylne |
| osiem | 5A | Podniesione centralne światło hamowania |
| dziewięć | 5A | Podgrzewane lustro |
| dziesięć | 20A | Gniazdo zasilania – konsola |
| jedenaście | 20A | Podgrzewane tylne siedzenia |
| 12 | 20A | Gniazdo zasilania – popielniczka |
| 13 | – | Nieużywany |
| czternaście | 10 A | Jednostka nawigacyjna |
| piętnaście | 5A | Kierunek alternatora |
| szesnaście | 20A | szyberdach |
| 17 | 15A | Silnik pompy paliwa |
| 18 | 20A / 30A | Wzmacniacz subwoofera (20A) / wzmacniacz THX, wzmacniacz subwoofera (30A) |
| dziewiętnaście | 20A | REM – Lewa tylna szyba |
| dwadzieścia | 30A | Silniki przedniej szyby |
| 21 | 20A | Podparcie lędźwiowe kierowcy, fotele elektryczne |
| 22 | 20A | Stacyjka |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 30A | Moduł fotela klimatyzacji |
| 27 | 30A | SSP1 |
| 28 | 20A | Pas lędźwiowy, fotele elektryczne |
| 29 | 40A | Tylny odszraniacz |
| trzydzieści | 20A | REM – Prawe tylne okno |
| 31 | 30A | Główna moc układu napędowego |
| 32 | 30A | SSP2 |
| Przekaźnik 001 | – | SSP1 |
| Przekaźnik 002 | – | SSP4 |
| Przekaźnik 003 | – | Tylny odszraniacz |
| Przekaźnik 004 | – | SSP3 |
| Przekaźnik 005 | – | SSP2 |
| Przekaźnik 006 | – | Nieużywany |
| Przekaźnik 007 | – | Silnik pompy paliwa |
| Dioda 01 | – | Nieużywany |
| Dioda 02 | – | Silnik pompy paliwa |
