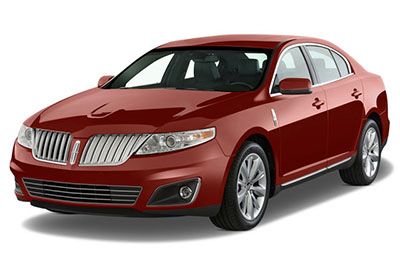

W tym artykule rozważamy Lincoln MKS przed liftingiem, produkowany od 2009 do 2012. Tutaj znajdziesz schematy skrzynek bezpieczników Lincoln MKS 2009, 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników w środku samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Contents
Rozmieszczenie bezpieczników Lincoln MKS 2009-2012
Bezpieczniki zapalniczki (gniazdo zasilania) to bezpieczniki nr 6 (zapalniczka), nr 19 (gniazdo zasilania IP) i nr 21 (gniazdo zasilania konsoli) w skrzynce bezpieczników z komory silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy (za pokrywą).
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
SILNIK 3.7 L V6
3,5 L SILNIK ECOBOOST V6
Natężenie prądu i kolor standardowych bezpieczników
| Ocena bezpiecznika | Mini bezpieczniki | Bezpieczniki standardowe | Bezpieczniki Maxi | Wkład bezpiecznika Maxi | Wkład bezpiecznika |
|---|---|---|---|---|---|
| 2A | Szary | Szary | – | – | – |
| 3A | Fioletowy | Fioletowy | – | – | – |
| 4A | Róża | Róża | – | – | – |
| 5A | bronzer | bronzer | – | – | – |
| 7,5A | kasztan | kasztan | – | – | – |
| 10 A | czerwony | czerwony | – | – | – |
| 15A | Niebieski | Niebieski | – | – | – |
| 20A | Żółty | Żółty | Żółty | Niebieski | Niebieski |
| 25A | Naturalny | Naturalny | – | – | – |
| 30A | Zielony | Zielony | Zielony | Róża | Róża |
| 40A | – | – | Pomarańczowy | Zielony | Zielony |
| 50A | – | – | czerwony | czerwony | czerwony |
| 60A | – | – | Niebieski | Żółty | Żółty |
| 70A | – | – | bronzer | – | kasztan |
| 80A | – | – | Naturalny | Czarny | Czarny |
Schematy skrzynek bezpieczników
2009
Przedział pasażerski
Reklamy reklamowe
Przydział bezpieczników w przedziale pasażerskim (2009)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | prawe tylne okno |
| 2 | 15A | Włącznik/wyłącznik hamulca |
| 3 | 15A | Fotel kierowcy / kontrola odcinka lędźwiowego |
| 4 | 30A | Przednie prawe okno |
| pięć | 10 A | Blokada dźwigni hamulca (BSI), podświetlenie klawiatury |
| 6 | 20A | Migacze, niebezpieczeństwa |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Lampy dzięki uprzejmości |
| dziesięć | 15A | Włącznik światła, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Moduł wejścia pasywnego / pasywnego startu (PEPS) |
| 13 | 5A | Pamięć / fotele / lusterka / kolumna kierownicy, klawiatura, DZM |
| czternaście | 10 A | CID, MGM |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Elektroniczny panel wykończeniowy (EFP) |
| 17 | 20A | Globalne okna, zamki w drzwiach i otwieranie bagażnika (bez PEPS) |
| 18 | 20A | DRHSM (bateria) |
| dziewiętnaście | 25A | Nieużywany (zapasowy) |
| dwadzieścia | 15A | Złącze diagnostyczne |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, światła licencyjne |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Grupa pulpitów |
| 27 | 20A | Wyłącznik zapłonu, PEPS |
| 28 | 5A | Wyciszenie radia, sygnał startu radia |
| 29 | 5A | Deska rozdzielcza (P/S) |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Automatyczne światła drogowe |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Oświetlenie adaptacyjne |
| 34 | 5A | IVD, czujnik odchylenia, ACCM |
| 35 | 10 A | AWD, DRHSM, DFHSM, wspomaganie parkowania (R/S) |
| 36 | 5A | Moduł PATS |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Wzmacniacz (THX lub 6 kanałów) |
| 39 | 20A | Radio/Nawigacja |
| 40 | 20A | Wzmacniacz (THX lub 2 kanały) |
| 41 | 15A | Opóźnione akcesorium |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Podgrzewany przekaźnik podświetlany |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik i moduł wycieraczki, przekaźnik dmuchawy |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), |
| 47 | 30A | Wyłącznik (nie używany) |
| 48 | – | Przekaźnik akcesoriów opóźniony |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2009)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 80A* | Moc SPDJB |
| 2 | 80A* | Moc SPDJB |
| 3 | – | Nieużywany |
| 4 | 30A | Wycieraczki |
| pięć | 30A | Elektrycznie regulowany fotel pasażera |
| 6 | 20A | Zapalniczka |
| 7 | – | Nieużywany |
| osiem | 30A | szyberdach |
| dziewięć | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A* | Przekaźnik rozrusznika |
| jedenaście | 30A* | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | Zawór ABS |
| 13 | 15A** | Dostosuj rejs |
| czternaście | – | Nieużywany |
| piętnaście | 15A | Automatyczne światła drogowe |
| szesnaście | 20A** | UKRYTY w lewo |
| 17 | 10 A** | Kierunek alternatora |
| 18 | – | Nieużywany |
| dziewiętnaście | 20A | Gniazdo zasilania IP |
| dwadzieścia | 40A* | Podświetlany HTD |
| 21 | 20 A* | Gniazdo zasilania konsoli |
| 22 | 30A* | Podgrzewane/chłodzone przednie fotele |
| 23 | 7,5 A** | PCM Keep Alive Power, Canister évent |
| 24 | 10 A** | Przekaźnik sprzęgła klimatyzacji |
| 25 | 20A | UKRYTE prawo |
| 26 | 10 A** | Przekaźnik awaryjny |
| 27 | 15A** | Pompa paliwowa |
| 28 | 60A | Miłośnik |
| 29 | 30A | lewa tylna szyba |
| trzydzieści | 30A | Przednie lewe okno |
| 31 | – | Nieużywany |
| 32 | 30A* | Moduł fotela kierowcy |
| 33 | 30A* | Przekaźnik PEPS R / S |
| 34 | – | Nieużywany |
| 35 | 40A* | Przedni silnik dmuchawy klimatyzacji |
| 36 | 20A** | SPDJB R/S |
| 37 | 10 A** | PCM R/S |
| 38 | 5A** | Opóźnione akcesorium |
| 39 | Dioda | Dioda pompy paliwa |
| 40 | Dioda | Dioda OTIS |
| 41 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 42 | Przekaźnik G8VA | Pompa paliwowa |
| 43 | Przekaźnik G8VA | Utworzyć kopię zapasową |
| 44 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 45 | – | Nieużywany |
| 46 | 15 A** | VPWR2, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | Cewki zapłonowe VPWR4 |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Pełny przekaźnik ISO | Przekaźnik PCM |
| 51 | Pełny przekaźnik ISO | Przekaźnik silnika dmuchawy |
| 52 | Pełny przekaźnik ISO | Przekaźnik rozrusznika |
| 53 | Pełny przekaźnik ISO | Podgrzewany przekaźnik podświetlany |
| 54 | Pełny przekaźnik ISO | Przekaźnik wycieraczek przednich |
| 55 | Pełny przekaźnik ISO | Dezaktywacja mgły |
| 56 | Przekaźnik wysokoprądowy | Start / początek |
| 57 | Pełny przekaźnik ISO | Dostosuj jazdę (światła hamowania) |
| 58 | Przekaźnik wysokoprądowy | Nieużywany |
| * Bezpieczniki kasetowe; ** Minibezpieczniki |
2010
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | prawe tylne okno |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 15A | Fotel kierowcy / kontrola odcinka lędźwiowego |
| 4 | 30A | Przednie prawe okno |
| pięć | 10 A | Blokada zmiany biegów hamulca (BSI), podświetlenie klawiatury |
| 6 | 20A | Migacze, niebezpieczeństwa |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Lampy dzięki uprzejmości |
| dziesięć | 15A | Włącznik światła, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Wejście pasywne / moduł pasywnego startu (PEPS) |
| 13 | 5A | Pamięć / fotele / lusterka / kolumna kierownicy, klawiatura, moduł strefy kierowcy |
| czternaście | 10 A | Centralny wyświetlacz informacyjny, SYNC®, GPS |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Elektroniczny panel wykończeniowy (EFP), oświetlenie otoczenia |
| 17 | 20A | Globalne okna, zamki w drzwiach i otwieranie bagażnika (bez PEPS) |
| 18 | 20A | Podwójny podgrzewany moduł tylnego siedzenia (DHRSM) (akumulator) |
| dziewiętnaście | 25A | Nieużywany (zapasowy) |
| dwadzieścia | 15A | Złącze diagnostyczne |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, światła licencyjne |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Wyświetlacz klastra/head-up |
| 27 | 20A | Wyłącznik zapłonu, PEPS |
| 28 | 5A | Wyciszenie radia, sygnał startu radia |
| 29 | 5A | Kombinacja tablicy przyrządów (włącz / uruchom) |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Automatyczny sterownik świateł drogowych, wyświetlacz przezierny |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Oświetlenie adaptacyjne |
| 34 | 5A | AdvanceTrac, adaptacyjny moduł tempomatu, elektroniczne wspomaganie kierownicy |
| 35 | 10 A | AWD, DHRSM, przełącznik bezwzględnego kąta skrętu, wspomaganie parkowania (bieg / start) |
| 36 | 5A | Moduł pasywnego systemu antykradzieżowego (PATS) |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20A | Wzmacniacz (THX lub 6 kanałów) |
| 39 | 20A | Radio/Nawigacja |
| 40 | 20A | Wzmacniacz (THX lub 2 kanały) |
| 41 | 15A | Opóźnione akcesorium |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Przekaźnik odszraniania tylnej szyby, czujnik deszczu |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik i moduł wycieraczki, przekaźnik dmuchawy |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), elektroniczny panel wykończeniowy, klimatyzacja |
| 47 | Wyłącznik automatyczny 30A | Nieużywany |
| 48 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2010)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 80A** | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A** | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | – | Nieużywany |
| 4 | 30A** | Wycieraczki |
| pięć | 30A** | Elektrycznie regulowany fotel pasażera |
| 6 | 20 A** | Zapalniczka |
| 7 | – | Nieużywany |
| osiem | 30A** | Dach księżycowy |
| dziewięć | 40A** | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A** | Przekaźnik rozrusznika |
| jedenaście | 30A** | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20 A** | Zawór ABS |
| 13 | 15 A* | Dostosuj rejs |
| czternaście | 10 A* | Włącznik/wyłącznik hamulca |
| piętnaście | 15 A* | Automatyczne światła drogowe |
| szesnaście | 20A* | Lewy reflektor o wysokiej intensywności (HID) |
| 17 | 10 A* | Kierunek alternatora |
| 18 | – | Nieużywany |
| dziewiętnaście | 20 A** | Gniazdo tablicy przyrządów |
| dwadzieścia | 40A** | Odmrażacz tylnej szyby |
| 21 | 20 A** | Gniazdo zasilania konsoli |
| 22 | 30A** | Podgrzewane/chłodzone przednie fotele |
| 23 | 7,5 A* | PCM Keep Alive Power, Canister évent |
| 24 | 10 A* | Przekaźnik sprzęgła klimatyzacji |
| 25 | 20A* | Prawy reflektor HID |
| 26 | 10 A* | Przekaźnik awaryjny |
| 27 | 15 A* | Pompa paliwowa |
| 28 | 60A** | Wentylator chłodzący (silnik 3,7 l V6) |
| 28 | 80A** | Wentylator chłodzący (silnik 3.5L V6) |
| 29 | 30A** | lewa tylna szyba |
| trzydzieści | 30A** | Szyba przednia lewa 7 |
| 31 | – | Nieużywany |
| 32 | 30A** | Moduł fotela kierowcy |
| 33 | 40A** | Wejście pasywne start / przekaźnik startowy / start pasywny (PEPS) |
| 34 | – | Nieużywany |
| 35 | 40A** | Przedni silnik dmuchawy klimatyzacji |
| 36 | 20A* | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 37 | 10 A* | Uruchamianie/uruchamianie PCM |
| 38 | 5A* | Opóźnione akcesorium |
| 39 | Dioda | Dioda pompy paliwa |
| 40 | Dioda | Zintegrowana jednoklawiszowa dioda rozrusznika (OTIS) |
| 41 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 42 | Przekaźnik G8VA | Pompa paliwowa |
| 43 | Przekaźnik G8VA | Utworzyć kopię zapasową |
| 44 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 45 | – | Nieużywany |
| 46 | 15 A* | Moc pojazdu 2 (CFM), Moc pojazdu 3 (CFM) |
| 47 | 15 A* | CFM Moc pojazdu 1 |
| 48 | 15 A* | Moc pojazdu 4 – Cewki zapłonowe |
| 49 | 10 A* | Podgrzewane lustra |
| pięćdziesiąt | Pół przekaźnika ISO | Przekaźnik silnika dmuchawy |
| 51 | Pół przekaźnika ISO | Dezaktywacja mgły |
| 52 | Pół przekaźnika ISO | Przekaźnik rozrusznika |
| 53 | Pół przekaźnika ISO | Adaptacyjny tempomat (światła hamowania) |
| 54 | – | Nieużywany |
| 55 | Pół przekaźnika ISO | Przekaźnik wycieraczek |
| 56 | Pół przekaźnika ISO | przekaźnik HBL |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | – | Nieużywany |
| 60 | – | Nieużywany |
| 61 | – | Nieużywany |
| 62 | – | Nieużywany |
| 63 | Pół przekaźnika ISO | Przekaźnik uruchamiania/rozpoczęcia |
| 64 | Pół przekaźnika ISO | Przekaźnik PCM |
| 65 | – | Nieużywany |
| 66 | – | Nieużywany |
| * Minibezpiecznik; ** Bezpiecznik kasetowy |
2011, 2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011, 2012)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | prawe tylne okno |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 15A | Fotel kierowcy / kontrola odcinka lędźwiowego |
| 4 | 30A | Przednie prawe okno |
| pięć | 10 A | Blokada zmiany biegów (BSI) |
| 6 | 20A | Migacze, niebezpieczeństwa |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Lampy dzięki uprzejmości |
| dziesięć | 15A | Włącznik światła, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWT)) |
| 12 | 7,5A | Inteligentny moduł dostępu (LA) |
| 13 | 5A | Pamięć / fotele / lusterka / kolumna kierownicy, klawiatura, moduł strefy kierowcy |
| czternaście | 10 A | Centralny wyświetlacz informacyjny, SYNC®, GPS |
| piętnaście | 10 A | Kontrola klimatu |
| szesnaście | 15A | Elektroniczny panel wykończeniowy (EFP), moduł oświetlenia otoczenia |
| 17 | 20A | Okna globalne |
| 18 | 20A | Podwójny podgrzewany moduł tylnego siedzenia (DHRSM) (akumulator) |
| dziewiętnaście | 25A | Nieużywany (zapasowy) |
| dwadzieścia | 15A | Złącze diagnostyczne |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, światła licencyjne |
| 23 | 15A | Czerwone światła |
| 24 | 20A | trąbić |
| 25 | 10 A | Lampy na zamówienie |
| 26 | 10 A | Wyświetlacz klastra/head-up |
| 27 | 20A | DO |
| 28 | 5A | Nieużywany (zapasowy) |
| 29 | 5A | Kombinacja tablicy przyrządów (włącz / uruchom) |
| trzydzieści | 5A | Nieużywany (zapasowy) |
| 31 | 10 A | Automatyczny sterownik świateł drogowych, wyświetlacz przezierny |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Adaptacyjny moduł oświetleniowy |
| 34 | 5A | AdvanceTrac®, adaptacyjny moduł tempomatu, elektroniczny moduł wspomagania kierownicy |
| 35 | 10 A | AWD, DHRSM, przełącznik bezwzględnego kąta skrętu, moduł wspomagania parkowania (start/start) |
| 36 | 5A | Nieużywany (zapasowy) |
| 37 | 10 A | Nieużywany (zapasowy) |
| 38 | 20 lat | Wzmacniacz (THX® lub 6 kanałów) |
| 39 | 20 lat | Radio/Nawigacja |
| 40 | 20 lat | Wzmacniacz (THX® lub 2-kanałowy) |
| 41 | 15A | Opóźnione akcesorium |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Przekaźnik odszraniania tylnej szyby, czujnik deszczu |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Przekaźnik i moduł wycieraczki, przekaźnik dmuchawy |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), elektroniczny panel wykończeniowy, klimatyzacja |
| 47 | Wyłącznik automatyczny 30A | Nieużywany |
| 48 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2011, 2012)
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 80A** | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 2 | 80A** | Zasilanie panelu bezpieczników w przedziale pasażerskim |
| 3 | – | Nieużywany |
| 4 | 30A** | Wycieraczki |
| pięć | 30A** | Elektrycznie regulowany fotel pasażera |
| 6 | 20 A** | Zapalniczka |
| 7 | – | Nieużywany |
| osiem | 30A** | Dach księżycowy |
| dziewięć | 40A** | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A** | Przekaźnik rozrusznika |
| jedenaście | 30A** | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 12 | 20A** | Zawór ABS |
| 13 | 15 A* | Dostosuj rejs |
| czternaście | 10 A* | Włącznik/wyłącznik hamulca |
| piętnaście | 15 A* | Automatyczny przekaźnik świateł drogowych |
| szesnaście | 20 A* | Lewy reflektor o wysokiej intensywności (HID) |
| 17 | 10 A* | Kierunek alternatora |
| 18 | – | Nieużywany |
| dziewiętnaście | 20A** | Punkt mocy |
| dwadzieścia | 50A** | Odmrażacz tylnej szyby |
| 21 | 20A** | Punkt mocy |
| 22 | 30A** | Podgrzewane/chłodzone przednie fotele |
| 23 | 10 A* | PCM Keep Alive Power, Canister évent |
| 24 | 10 A* | Przekaźnik sprzęgła klimatyzacji |
| 25 | 20 A* | Prawy reflektor HID |
| 26 | 10 A* | Przekaźnik awaryjny |
| 27 | 15 A* | Przekaźnik pompy paliwa |
| 28 | 60A** | Wentylator chłodzący (silnik 3,7 l V6) |
| 28 | 80A** | Wentylator chłodzący (silnik 3.5L V6) |
| 29 | 30A** | lewa tylna szyba |
| trzydzieści | 30A** | Przednie lewe okno |
| 31 | – | Nieużywany |
| 32 | 30A** | Moduł fotela kierowcy |
| 33 | 40A** | Inteligentny dostęp (IA) Start / Przekaźnik uruchamiania |
| 34 | – | Nieużywany |
| 35 | 40A** | Przedni silnik dmuchawy klimatyzacji |
| 36 | 20A* | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 37 | 10 A* | Uruchamianie/uruchamianie PCM |
| 38 | 5A* | Opóźnione akcesorium |
| 39 | Dioda | Dioda pompy paliwa (silnik 3.7L V6) |
| 40 | Dioda | Jednoprzyciskowa zintegrowana dioda rozrusznika (OTIS) |
| 41 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 42 | Przekaźnik G8VA | Pompa paliwowa |
| 43 | Przekaźnik G8VA | Utworzyć kopię zapasową |
| 44 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 45 | – | Nieużywany |
| 46 | 15 A* | Moc pojazdu 2 (CFM), Moc pojazdu 3 (CFM) |
| 47 | 20A* | CFM Moc pojazdu 1 |
| 48 | 15 A* | Moc pojazdu 4 – Cewki zapłonowe |
| 49 | 10 A* | Podgrzewane lustra |
| pięćdziesiąt | Pół przekaźnika ISO | Przekaźnik silnika dmuchawy |
| 51 | – | Nieużywany |
| 52 | Pół przekaźnika ISO | Przekaźnik rozrusznika |
| 53 | Pół przekaźnika ISO | Adaptacyjny tempomat (światła hamowania) |
| 54 | – | Nieużywany |
| 55 | Pół przekaźnika ISO | Przekaźnik wycieraczek |
| 56 | Pół przekaźnika ISO | przekaźnik HBL |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | – | Nieużywany |
| 60 | – | Nieużywany |
| 61 | – | Nieużywany |
| 62 | – | Nieużywany |
| 63 | Pół przekaźnika ISO | Przekaźnik uruchamiania/rozpoczęcia |
| 64 | Pół przekaźnika ISO | Przekaźnik PCM |
| 65 | – | Nieużywany |
| 66 | – | Nieużywany |
| * Minibezpiecznik; ** Bezpiecznik kasetowy |
