Schemat bezpieczników i przekaźników dla Lincoln MKS (2013-2016)

Lincoln
Author Reading 19 min Views 57 Published by

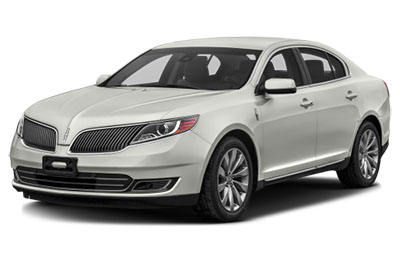

W tym artykule rozważymy Lincoln MKS po liftingu, produkowany od 2013 do 2016. Tutaj znajdziesz schematy skrzynek bezpieczników  Lincoln MKS 2013, 2014, 2015 i 2016  , uzyskasz informacje o lokalizacji paneli bezpieczników w środku samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Contents
  1. 2013-2016 Rozmieszczenie bezpieczników Lincoln MKS
  2. Przedział pasażerski
  3. Komora silnika
  4. 2013, 2014
  5. 2015
  6. 2016

2013-2016 Rozmieszczenie bezpieczników Lincoln MKS

Bezpieczniki zapalniczki (gniazdko)  to bezpieczniki nr 9 (  gniazdko w  drugim rzędzie), nr 20 (wyjście zasilania zasobnika) i nr 27 (gniazdo zapalniczki) w skrzynce na papierosy. Bezpieczniki w komorze silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy (za pokrywą).Lokalizacja bezpieczników w przedziale pasażerskim: Lincoln MKS (2013-2016)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).Lokalizacja bezpieczników w komorze silnika: Lincoln MKS (2013-2016)



Schematy skrzynek bezpieczników

Reklamy  reklamowe

2013, 2014

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKS (2013, 2014)

Przydział bezpieczników w przedziale pasażerskim (2013, 2014)

# Natężenie w amperach Chronione komponenty
jeden 30A Inteligentne silniki szyb przednich lewych i tylnych prawych
2 15A Przełącznik fotela kierowcy
3 30A Inteligentny silnik szyby przedni prawy
4 10 A Przekaźnik oszczędzania baterii lampy na żądanie
pięć 20A Wzmacniacz audio, aktywny moduł kontroli szumów
6 5A Nieużywany (zapasowy)
7 7,5A Logika modułu fotela kierowcy, moduł strefy przednich lewych drzwi, klawiatura
osiem 10 A Nieużywany (zapasowy)
dziewięć 10 A Moduł SYNC®, elektroniczny panel wykończeniowy, moduł nadawczo-odbiorczy częstotliwości radiowej
dziesięć 10 A Uruchom przekaźnik akcesoriów, przekaźnik wycieraczek, podbezpiecznik Rain-Sense
jedenaście 10 A Inteligentna logika modułu dostępu, wyświetlacz przezierny
12 15A Lampa kałużowa, podświetlenie LED, oświetlenie wewnętrzne
13 15A Kierunkowskazy w prawo
czternaście 15A Kierunkowskazy w lewo
piętnaście 15A Światło hamowania, światło cofania
szesnaście 10 A Przednie prawe światło mijania
17 10 A Przednie lewe światło mijania
18 10 A Przycisk Start, podświetlenie klawiatury, blokada zmiany biegów, budzenie modułu sterującego układu napędowego, moduł nadawczo-odbiorczy immobilizera
dziewiętnaście 20A Wzmacniacze audio
dwadzieścia 20A Przekaźnik silnika zatrzaskowego i cewka Wszystkie, przekaźnik silnika zatrzaskowego sterownika i cewka
21 10 A Nieużywany (zapasowy)
22 20A Przekaźnik klaksonowy
23 15A Logika modułu sterującego kierownicy, zestaw wskaźników
24 15A Moduł sterujący kierownicy, Datalink
25 15A Odblokowanie pokrywy
26 5A Przycisk uruchamiania przełącznika
27 20A Zasilanie inteligentnego modułu dostępowego
28 15A Nieużywany (zapasowy)
29 20A Radio, moduł globalnego systemu pozycjonowania
trzydzieści 15A Przednie światła postojowe
31 5A Nieużywany (zapasowy)
32 15A Inteligentne silniki okien, przełącznik okna głównego i lusterek, moduł osłony przeciwsłonecznej tylnej szyby, oświetlenie przełącznika blokady
33 10 A Moduł zawieszenia
34 10 A Moduł wspomagania parkowania tyłem, moduł automatycznych świateł drogowych i świateł omijania pasa ruchu, moduł podgrzewanych tylnych siedzeń, moduł monitorowania martwego pola, tylna kamera wideo
35 5A Zmotoryzowany czujnik wilgotności, wyświetlacz Head-up
36 10 A Podgrzewana kierownica
37 10 A Nieużywany (zapasowy)
38 10 A Moduł i przełącznik szyberdachu
39 15A Czerwone światła
40 10 A Tylne światła postojowe
41 7,5A Czujnik klasyfikacji pasażerów, moduł kontroli bezpieczeństwa
42 5A Nieużywany (zapasowy)
43 10 A Nieużywany (zapasowy)
44 10 A Nieużywany (zapasowy)
45 5A Nieużywany (zapasowy)
46 10 A Moduł klimatyzacji
47 15A Przekaźnik światła przeciwmgielnego
48 Wyłącznik automatyczny 30A Elektryczne szyby pasażera z przodu, Elektryczne szyby tylne
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKS (2013, 2014)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2013, 2014)

# Natężenie w amperach Chronione komponenty
jeden – Nieużywany
2 – Nieużywany
3 – Nieużywany
4 30A** Przekaźnik silnika wycieraczek
pięć 50A** Pompa układu przeciwblokującego
6 – Nieużywany
7 – Nieużywany
osiem 20A** Szyberdach, elektryczna osłona przeciwsłoneczna
dziewięć 20A** PowerPoint w drugim rzędzie
dziesięć – Nieużywany
jedenaście – Podgrzewany przekaźnik tylnej szyby
12 – Nieużywany
13 – Przekaźnik rozrusznika
czternaście – Przekaźnik lewego wentylatora chłodzącego nr 2
piętnaście – Przekaźnik pompy paliwa
szesnaście – Nieużywany
17 – Nieużywany
18 40 A** Przekaźnik silnika dmuchawy przedniej
dziewiętnaście 30A** Przekaźnik rozrusznika
dwadzieścia 20A** Gniazdko do przechowywania pojemnika
21 20A** Podgrzewany moduł tylnego siedzenia
22 – Nieużywany
23 30A** Fotel kierowcy z regulacją elektryczną, moduł pamięci
24 – Nieużywany
25 – Nieużywany
26 40 A** Podgrzewany przekaźnik tylnej szyby
27 20A** Zapalniczka
28 30A** Klimatyzowane fotele
29 40 A** Przekaźnik elektromagnetyczny wentylatora 1
trzydzieści 40 A** Przekaźnik wentylatora 2
31 25A** Przekaźnik wentylatora 3
32 – Nieużywany
33 – Prawy przekaźnik wentylatora chłodzącego
34 – Przekaźnik silnika dmuchawy
35 – Przekaźnik wentylatora chłodzącego nr 1 lewy
36 – Nieużywany
37 – Nieużywany
38 – Nieużywany
39 – Nieużywany
40 30A** Inteligentny silnik szyby przedni lewy
41 30A** Silnik tylnego lewego inteligentnego okna
42 30A** Elektrycznie regulowany fotel pasażera
43 20A** Zawory układu przeciwblokującego
44 – Nieużywany
45 5A* Czujnik deszczu
46 – Nieużywany
47 – Nieużywany
48 – Nieużywany
49 – Nieużywany
pięćdziesiąt 15A* Podgrzewane lustra
51 – Nieużywany
52 – Nieużywany
53 – Nieużywany
54 – Nieużywany
55 – Przekaźnik wycieraczek
56 – Nieużywany
57 20A* Lewy reflektor o wysokiej intensywności wyładowania
58 10 A* Alternator w linii A
59 10 A* Włącznik/wyłącznik hamulca
60 – Nieużywany
61 – Nieużywany
62 10 A* Przekaźnik sprzęgła klimatyzacji
63 – Nieużywany
64 – Nieużywany
65 30A* Przekaźnik pompy paliwa, wtryskiwacze paliwa
66 – Przekaźnik modułu sterującego układu napędowego
67 20A* Grzałka sondy lambda, czujnik masowego przepływu powietrza, zawór elektromagnetyczny zmiennego rozrządu wałka rozrządu, zawór elektromagnetyczny odpowietrzania wkładu, elektromagnes przedmuchu wkładu
68 20A* Cewki zapłonowe
69 20A* Moc pojazdu nr 1 (moduł sterowania układem napędowym)
70 15A* Sprzęgło klimatyzacji, cewki przekaźnika sterowania wentylatorem (1-3), zmienna sprężarka klimatyzacji, dodatkowa nagrzewnica skrzyni biegów, sterowanie zaworem nadmiarowym turbodoładowania, elektroniczny zawór obejściowy sprężarki, moduł napędu na wszystkie koła, ogrzewanie przez wymuszoną wentylację skrzyni korbowej
71 – Nieużywany
72 – Nieużywany
73 – Nieużywany
74 – Nieużywany
75 – Nieużywany
76 – Nieużywany
77 – Nieużywany
78 20A* Prawy reflektor wyładowania o wysokiej intensywności
79 5A* Adaptacyjny moduł tempomatu
80 – Nieużywany
81 – Nieużywany
82 – Nieużywany
83 – Nieużywany
84 – Nieużywany
85 – Nieużywany
86 7,5A* Zasilanie i przekaźnik modułu sterującego układu napędowego, cewka odpowietrzająca kasety
87 5A* Przekaźnik uruchamiania/rozpoczęcia
88 – Przekaźnik uruchamiania/rozpoczęcia
89 5A* Cewka przekaźnika dmuchawy przedniej, moduł elektrycznego wspomagania kierownicy
90 10 A* Uruchamianie/uruchamianie modułu sterującego układem napędowym
91 10 A* Adaptacyjny moduł tempomatu
92 10 A* Moduł układu przeciwblokującego, moduł reflektora adaptacyjnego
93 5A* Przekaźnik odszraniania tylnej szyby
94 30A** Rozruch / start panelu bezpieczników w przedziale pasażerskim
95 – Nieużywany
96 – Nieużywany
97 – Nieużywany
98 – Przekaźnik sprzęgła klimatyzacji
* Minibezpieczniki;
** Bezpieczniki kasetowe



2015

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKS (2015)

Przydział bezpieczników w przedziale pasażerskim (2015)

# Natężenie w amperach Chronione komponenty
jeden 30A Inteligentne silniki szyb przednich lewych i tylnych prawych.
2 15A Przełącznik fotela kierowcy.
3 30A Inteligentny silnik przedniej prawej szyby.
4 10 A Przekaźnik oszczędzania baterii lampy na żądanie.
pięć 20A Wzmacniacz audio Aktywny moduł kontroli szumów.
6 5A Nieużywany (zapasowy).
7 7,5 A Logika modułu siedzenia kierowcy. Moduł strefy drzwi przednich lewych. Klawiatura.
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Moduł SYNC. Elektroniczny panel wykończeniowy. Moduł nadawczo-odbiorczy częstotliwości radiowej.
dziesięć 10 A Uruchom przekaźnik akcesoriów. Przekaźnik wycieraczek. Podbezpiecznik detektora deszczu.
jedenaście 10 A Logika inteligentnego modułu dostępowego. Wyświetlacz przezierny.
12 15A Lampa kałużowa.
Podświetlenie LED. Oświetlenie wewnętrzne.
13 15A Kierunkowskazy w prawo.
czternaście 15A Kierunkowskazy lewe.
piętnaście 15A Światło hamowania. Lampa cofania.
szesnaście 10 A Światło mijania przednie prawe.
17 10 A Przednie lewe światło mijania.
18 10 A Przycisk Start. Oświetlenie klawiatury. Blokada zmiany biegów. Budzenie modułu sterującego układem napędowym. Moduł nadawczo-odbiorczy immobilizera.
dziewiętnaście 20A Wzmacniacze audio.
dwadzieścia 20A Wszystkie przekaźniki i cewka silnika zatrzaskowego. Przekaźnik i cewka silnika blokady sterownika.
21 10 A Nieużywany (zapasowy).
22 20A Przekaźnik klaksonowy.
23 15A Układ logiczny modułu sterującego kierownicy Zestaw wskaźników.
24 15A Moduł sterujący kierownicy.
24 Wiązanie danych.
25 15A Odblokowanie pokrywy.
26 5A Włącznik zapłonu z przyciskiem.
27 20A Zasilanie inteligentnego modułu dostępowego.
28 15A Nieużywany (zapasowy).
29 20A Radio. Moduł globalnego systemu pozycjonowania
trzydzieści 15A Przednie światła postojowe.
31 5A Nieużywany (zapasowy).
32 15A Inteligentne silniki do okien. Przełącznik głównego okna i lusterka. Elektryczna osłona przeciwsłoneczna tylnej szyby. Podświetlenie przełącznika blokady.
33 10 A Moduł zawieszenia.
34 10 A Moduł wspomagania parkowania tyłem. Moduł automatycznych świateł drogowych i świateł odjeżdżających z pasa ruchu. Podgrzewany moduł tylnego siedzenia. Moduł monitorowania martwego pola. Tylna kamera wideo.
35 5A Zmotoryzowany czujnik wilgotności. Wyświetlacz przezierny.
36 10 A Podgrzewana kierownica.
37 10 A Nieużywany (zapasowy).
38 10 A Moduł i przełącznik szyberdachu.
39 15A Czerwone światła.
40 10 A Tylne światła postojowe.
41 7,5 A Czujnik klasyfikacji pasażerów. Moduł kontroli bezpieczeństwa.
42 5A Nieużywany (zapasowy).
43 10 A Nieużywany (zapasowy).
44 10 A Nieużywany (zapasowy).
45 5A Nieużywany (zapasowy).
46 10 A Moduł klimatyzacji.
47 15A Przekaźnik światła przeciwmgielnego.
48 Wyłącznik automatyczny 30A Elektryczna szyba pasażera z przodu. Elektryczne szyby tylne.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKS (2015)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2015)

# Natężenie w amperach Chronione komponenty
jeden – Nieużywany.
2 – Nieużywany.
3 – Nieużywany.
4 30A Przekaźnik silnika wycieraczek.
pięć 50A Pompa układu przeciwblokującego.
6 – Nieużywany.
7 – Nieużywany.
osiem 20A Szyberdach, elektryczna osłona przeciwsłoneczna.
dziewięć 20A Gniazdko w drugim rzędzie.
dziesięć – Nieużywany.
jedenaście – Podgrzewany przekaźnik tylnej szyby.
12 – Nieużywany.
13 – Przekaźnik rozrusznika.
czternaście – Przekaźnik nr 2 dla lewego wentylatora chłodzącego.
piętnaście – Przekaźnik pompy paliwa.
szesnaście – Nieużywany.
17 – Nieużywany.
18 40A Przekaźnik silnika dmuchawy przedniej.
dziewiętnaście 30A Przekaźnik rozrusznika.
dwadzieścia 20A Gniazdko do przechowywania pojemnika.
21 20A Podgrzewany moduł tylnego siedzenia.
22 – Przekaźnik fotela sterującego masażem.
23 30A Fotel kierowcy regulowany elektrycznie.
23 Moduł pamięci.
24 – Nieużywany.
25 – Nieużywany.
26 40A Podgrzewany przekaźnik tylnej szyby.
27 20A Zapalniczka.
28 30A Klimatyzowane fotele.
29 40A Przekaźnik wentylatora elektrycznego 1.
trzydzieści 40A Przekaźnik wentylatora elektrycznego 2.
31 25 lat Przekaźnik wentylatora elektrycznego 3.
32 – Nieużywany.
33 – Prawy przekaźnik wentylatora chłodzącego.
34 – Przekaźnik silnika dmuchawy.
35 – Przekaźnik numer 1 dla lewego wentylatora chłodzącego.
35 – Nieużywany.
37 – Nieużywany.
38 – Nieużywany.
39 – Nieużywany.
40 30A Silnik inteligentnej szyby przedniej lewej.
41 30A Silnik tylnego lewego inteligentnego okna.
42 30A Fotel pasażera regulowany elektrycznie.
43 20A Zawory układu przeciwblokującego.
44 – Nieużywany.
45 5A Czujnik deszczu.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 – Nieużywany.
pięćdziesiąt 15 lat Podgrzewane lustra.
51 – Nieużywany.
52 – Nieużywany.
53 – Nieużywany.
54 – Nieużywany.
55 – Przekaźnik wycieraczek.
56 – Nieużywany.
57 20A Lewy reflektor wyładowania o dużej intensywności.
58 10 A Alternator w linii A.
59 10 A Włącznik/wyłącznik hamulca.
60 – Nieużywany.
61 – Nieużywany.
62 – Przekaźnik sprzęgła klimatyzacji.
63 – Nieużywany.
64 15A Fotele do kontroli masażu.
65 30A Przekaźnik pompy paliwa. Wtryskiwacze paliwa.
66 – Przekaźnik modułu sterującego układem napędowym.
67 20A Grzałka czujnika tlenu.
67 Czujnik przepływu masy powietrza.
67 Elektrozawór zmiennych faz rozrządu wałka rozrządu.
67 Solenoid odpowietrzania wkładu.
67 Solenoid oczyszczania wkładu.
68 20A Cewki zapłonowe.
69 20A Moc pojazdu 1 (moduł sterowania zespołem napędowym).
70 15A Sprzęgło klimatyzacji.
70 Cewki przekaźnika sterującego wentylatorem 1-3).
70 Zmienna sprężarka klimatyzacji.
70 Ogrzewanie przekładni pomocniczej.
70 Sprawdzenie zaworu nadmiarowego turbodoładowania.
70 Elektroniczny zawór obejściowy sprężarki.
70 Moduł napędu na wszystkie koła.
70 Dodatnia nagrzewnica wentylacyjna skrzyni korbowej.
71 – Nieużywany.
72 – Nieużywany.
73 – Nieużywany.
74 – Nieużywany.
75 – Nieużywany.
76 – Nieużywany.
77 – Nieużywany.
78 20A Prawy reflektor wyładowania o wysokiej intensywności.
79 5A Adaptacyjny moduł tempomatu
80 – Nieużywany.
81 – Nieużywany.
82 – Nieużywany.
83 – Nieużywany.
84 – Nieużywany.
85 – Nieużywany.
86 7,5 A Moduł sterujący układu napędowego.
86 Utrzymuj zasilanie i przekaźnik przy życiu.
86 Solenoid odpowietrzania wkładu.
87 5A Przekaźnik start/start.
88 – Przekaźnik start/start.
89 5A Cewka przekaźnika dmuchawy przedniej.
89 Moduł elektrycznego wspomagania kierownicy.
90 10 A Działanie/uruchomienie modułu sterującego zespołem napędowym.
91 10 A Adaptacyjny moduł tempomatu.
92 10 A Moduł układu przeciwblokującego.
92 Adaptacyjny moduł reflektorów.
93 5A Przekaźnik odszraniania tylnej szyby.
94 30A Rozruch / start panelu bezpieczników w przedziale pasażerskim.
95 – Nieużywany.
96 – Nieużywany.
97 – Nieużywany.
98 – Nieużywany.



2016

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKS (2016)

Przydział bezpieczników w przedziale pasażerskim (2016)

# Natężenie w amperach Chronione komponenty
jeden 30A Inteligentne silniki szyb przednich lewych i tylnych prawych.
2 15A Przełącznik fotela kierowcy.
3 30A Inteligentny silnik przedniej prawej szyby.
4 10 A Przekaźnik oszczędzania baterii lampy na żądanie.
pięć 20A Wzmacniacz audio Aktywny moduł kontroli szumów.
6 5A Nieużywany (zapasowy).
7 7,5 A Logika modułu siedzenia kierowcy. Moduł strefy drzwi przednich lewych. Klawiatura.
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Moduł SYNC. Elektroniczny panel wykończeniowy. Moduł nadawczo-odbiorczy częstotliwości radiowej.
dziesięć 10 A Uruchom przekaźnik akcesoriów. Przekaźnik wycieraczek. Podbezpiecznik detektora deszczu.
jedenaście 10 A Logika inteligentnego modułu dostępowego. Wyświetlacz przezierny.
12 15A Lampa kałużowa.
Podświetlenie LED. Oświetlenie wewnętrzne.
13 15A Kierunkowskazy w prawo.
czternaście 15A Kierunkowskazy lewe.
piętnaście 15A Światło hamowania. Lampa cofania.
szesnaście 10 A Światło mijania przednie prawe.
17 10 A Przednie lewe światło mijania.
18 10 A Przycisk Start. Oświetlenie klawiatury. Blokada zmiany biegów. Budzenie modułu sterującego układem napędowym. Moduł nadawczo-odbiorczy immobilizera.
dziewiętnaście 20A Wzmacniacze audio.
dwadzieścia 20A Wszystkie przekaźniki i cewka silnika zatrzaskowego. Przekaźnik i cewka silnika blokady sterownika.
21 10 A Nieużywany (zapasowy).
22 20A Przekaźnik klaksonowy.
23 15A Układ logiczny modułu sterującego kierownicy Zestaw wskaźników.
24 15A Moduł sterujący kierownicy.
25 15A Odblokowanie pokrywy.
26 5A Włącznik zapłonu z przyciskiem.
27 20A Zasilanie inteligentnego modułu dostępowego.
28 15A Nieużywany (zapasowy).
29 20A Radio. Moduł globalnego systemu pozycjonowania
trzydzieści 15A Przednie światła postojowe.
31 5A Nieużywany (zapasowy).
32 15A Inteligentne silniki do okien. Przełącznik głównego okna i lusterka. Elektryczna osłona przeciwsłoneczna tylnej szyby. Podświetlenie przełącznika blokady.
33 10 A Moduł zawieszenia.
34 10 A Moduł wspomagania parkowania tyłem. Moduł automatycznych świateł drogowych i świateł odjeżdżających z pasa ruchu. Podgrzewany moduł tylnego siedzenia. Moduł monitorowania martwego pola. Tylna kamera wideo.
35 5A Zmotoryzowany czujnik wilgotności. Wyświetlacz przezierny.
36 10 A Podgrzewana kierownica.
37 10 A Nieużywany (zapasowy).
38 10 A Moduł i przełącznik szyberdachu.
39 15A Czerwone światła.
40 10 A Tylne światła postojowe.
41 7,5 A Czujnik klasyfikacji pasażerów. Moduł kontroli bezpieczeństwa.
42 5A Nieużywany (zapasowy).
43 10 A Nieużywany (zapasowy).
44 10 A Nieużywany (zapasowy).
45 5A Nieużywany (zapasowy).
46 10 A Moduł klimatyzacji.
47 15A Przekaźnik światła przeciwmgielnego.
48 Wyłącznik automatyczny 30A Elektryczna szyba pasażera z przodu. Elektryczne szyby tylne.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKS (2016)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2016)

# Natężenie w amperach Chronione komponenty
jeden – Nieużywany.
2 – Nieużywany.
3 – Nieużywany.
4 30A Przekaźnik silnika wycieraczek.
pięć 50A Pompa układu przeciwblokującego.
6 – Nieużywany.
7 – Nieużywany.
osiem 20A Szyberdach. Elektryczna osłona przeciwsłoneczna.
dziewięć 20A Gniazdko w drugim rzędzie.
dziesięć – Nieużywany.
jedenaście – Podgrzewany przekaźnik tylnej szyby.
12 – Nieużywany.
13 – Przekaźnik rozrusznika.
czternaście – Przekaźnik nr 2 dla lewego wentylatora chłodzącego.
piętnaście – Przekaźnik pompy paliwa.
szesnaście – Nieużywany.
17 – Nieużywany.
18 40A Przekaźnik silnika dmuchawy przedniej.
dziewiętnaście 30A Przekaźnik rozrusznika.
dwadzieścia 20A Gniazdko do przechowywania pojemnika.
21 20A Podgrzewany moduł tylnego siedzenia.
22 – Nieużywany.
23 30A Fotel kierowcy regulowany elektrycznie.
23 Moduł pamięci.
24 – Nieużywany.
25 – Nieużywany.
26 40A Podgrzewany przekaźnik tylnej szyby.
27 20A Zapalniczka.
28 30A Klimatyzowane fotele.
29 40A Przekaźnik wentylatora elektrycznego 1.
trzydzieści 40A Przekaźnik wentylatora elektrycznego 2.
31 25A Przekaźnik wentylatora elektrycznego 3.
32 Przekaźnik Przekaźnik fotela sterującego masażem.
33 – Prawy przekaźnik wentylatora chłodzącego.
34 – Przekaźnik silnika dmuchawy.
35 – Przekaźnik numer 1 dla lewego wentylatora chłodzącego.
36 – Nieużywany.
37 – Nieużywany.
38 – Nieużywany.
39 – Nieużywany.
40 30A Silnik inteligentnej szyby przedniej lewej.
41 30A Silnik tylnego lewego inteligentnego okna.
42 30A Fotel pasażera regulowany elektrycznie.
43 20A Zawory układu przeciwblokującego.
44 – Nieużywany.
45 5A Czujnik deszczu.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 – Nieużywany.
pięćdziesiąt 15A Podgrzewane lustra.
51 – Nieużywany.
52 – Nieużywany.
53 – Nieużywany.
54 – Nieużywany.
55 – Przekaźnik wycieraczek.
56 – Nieużywany.
57 20A Lewy reflektor wyładowania o dużej intensywności.
58 10 A Alternator w linii A.
59 10 A Włącznik/wyłącznik hamulca.
60 – Nieużywany.
61 – Nieużywany.
62 10 A Sprzęgło klimatyzacji.
63 – Nieużywany.
64 15 lat Fotele do kontroli masażu.
65 30A Przekaźnik pompy paliwa. Wtryskiwacze paliwa.
66 – Przekaźnik modułu sterującego układem napędowym.
67 20A Grzałka czujnika tlenu.
67 Czujnik przepływu masy powietrza.
67 Elektrozawór zmiennych faz rozrządu wałka rozrządu.
67 Solenoid odpowietrzania wkładu.
67 Solenoid oczyszczania wkładu.
68 20A Cewki zapłonowe.
69 20A Moc pojazdu 1 (moduł sterowania zespołem napędowym).
70 15 lat Sprzęgło klimatyzacji.
70 Cewki przekaźnika sterującego wentylatorem 1-3.
70 Zmienna sprężarka klimatyzacji.
70 Ogrzewanie przekładni pomocniczej.
70 Sprawdzenie zaworu nadmiarowego turbodoładowania.
70 Elektroniczny zawór obejściowy sprężarki.
70 Moduł napędu na wszystkie koła.
70 Dodatnia nagrzewnica wentylacyjna skrzyni korbowej.
71 – Nieużywany.
72 – Nieużywany.
73 – Nieużywany.
74 – Nieużywany.
75 – Nieużywany.
76 – Nieużywany.
77 – Nieużywany.
78 20A Prawy reflektor wyładowania o wysokiej intensywności.
79 – Nieużywany.
80 – Nieużywany.
81 – Nieużywany.
82 – Nieużywany.
83 – Nieużywany.
84 – Nieużywany.
85 – Nieużywany.
86 7,5 A Moduł sterujący układu napędowego.
86 Utrzymuj zasilanie i przekaźnik przy życiu.
86 Solenoid odpowietrzania wkładu.
87 5A Przekaźnik start/start.
88 – Przekaźnik start/start.
89 5A Cewka przekaźnika dmuchawy przedniej.
89 Moduł elektrycznego wspomagania kierownicy.
90 10 A Działanie/uruchomienie modułu sterującego zespołem napędowym.
91 10 A Adaptacyjny moduł tempomatu.
92 10 A Moduł układu przeciwblokującego.
92 Adaptacyjny moduł reflektorów.
93 5A Przekaźnik odszraniania tylnej szyby.
94 30A Start/uruchomienie panelu bezpieczników w przedziale pasażerskim.
95 – Nieużywany.
96 – Nieużywany.
97 – Nieużywany.
98 – Przekaźnik sprzęgła klimatyzacji.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
