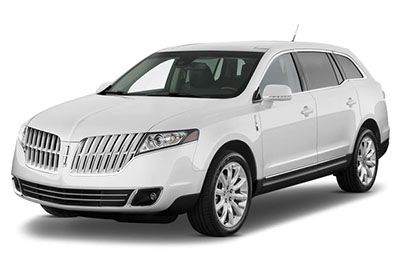

W tym artykule rozważamy Lincoln MKT przed liftingiem, produkowany od 2010 do 2012 roku. Tutaj znajdziesz schematy skrzynek bezpieczników Lincoln MKT 2010, 2011 i 2012 , uzyskasz informacje o lokalizacji paneli bezpieczników we wnętrzu samochodu i dowiedz się, jak przypisać każdy bezpiecznik (rozmieszczenie bezpieczników) i przekaźniki.
Contents
Rozmieszczenie bezpieczników Lincoln MKT 2010-2012
Bezpieczniki zapalniczki Lincoln MKT (gniazdo zasilania) to bezpiecznik nr 40 (zapalniczka) w skrzynce bezpieczników na desce rozdzielczej oraz bezpieczniki nr 19 (gniazdo zasilania konsoli przedniej), nr 21 (gniazdo zasilania konsoli tylnej) i nr 25 (gniazdo zasilania tylnego). w skrzynce bezpieczników komory silnika.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Schematy skrzynek bezpieczników
Reklamy reklamowe
2010
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2010)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Prawe tylne inteligentne okno |
| 2 | 15A | Lodówka |
| 3 | 15A | Przełącznik fotela kierowcy, przełączniki lędźwiowe w drugim rzędzie |
| 4 | 30A | Przednie prawe inteligentne okno |
| pięć | 10 A | Blokada skrzyni biegów hamulca, moduł składany elektrycznie w trzecim rzędzie |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Inteligentny dostęp (AI) |
| 13 | 5A | Przełączniki pamięci, odbiornik AI, przełącznik lusterka zewnętrznego, próbka pozycji kolumny kierownicy, moduł siedzenia kierowcy, moduł drzwi kierowcy, klawiatura |
| czternaście | 10 A | Elektryczny moduł tylnej klapy, SYNC; Rozrywka z tyłu |
| piętnaście | 10 A | Klimatyzacja, Elektroniczny panel wykończeniowy |
| szesnaście | 15A | Ekran nawigacyjny, ALM, Klimatyzacja postojowa |
| 17 | 20A | Cała moc silnika zamka elektrycznego, odblokowanie tylnej klapy |
| 18 | 20A | Wzmacniacz |
| dziewiętnaście | 25A | Wzmacniacz |
| dwadzieścia | 15A | Złącze łącza danych, silniki elektrycznie składanych siedzeń w drugim rzędzie |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, oświetlenie tablicy rejestracyjnej, podświetlana wkładka tylnej klapy |
| 23 | 15A | Światła drogowe, automatyczny przekaźnik świateł drogowych, przekaźnik dezaktywacji świateł przeciwmgielnych |
| 24 | 20A | trąbić |
| 25 | 10 A | Światła na żądanie / światła wewnętrzne, składane elektrycznie siedzenia 2. rzędu, moduł sterowania układem napędowym (GTDI) budzenie, przekaźnik siedzeń 3. rzędu |
| 26 | 10 A | Panel przyrządów, wyświetlacz przezierny |
| 27 | 20A | Przełącznik zapłonu, LA |
| 28 | 5A | Odcięcie radiowe |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Czujnik kąta skrętu, wyświetlacz Head-up |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Adaptacyjny moduł oświetleniowy |
| 34 | 5A | Skok przedniego korpusu/początek posuwów |
| 35 | 10 A | Uruchom/uruchom strumienie modułu ciała |
| 36 | 5A | Moduł pasywnego systemu antykradzieżowego |
| 37 | 10 A | Działanie/rozruch modułu sterującego układu napędowego, przekaźnik paliwa |
| 38 | 20A | Światła postojowe do holowania |
| 39 | 20A | Moduł sterowania dźwiękiem |
| 40 | 20A | Zapalniczka |
| 41 | 15A | Opóźnione zasilacze akcesoriów |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Wentylator pomocniczy, Tylna wycieraczka, Czujnik deszczu |
| 44 | 10 A | Holowanie świateł cofania |
| 45 | 5A | Wycieraczka przednia, wentylator przedni, przekaźnik wycieraczek |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI), przedni moduł interfejsu sterowania |
| 47 | Wyłącznik automatyczny 30A | Nieużywany |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2010)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A* | Sterownik hamulca holowniczego |
| 4 | 40A* | Przekaźnik wycieraczek (przód i tył) |
| pięć | 30A* | Elektrycznie regulowany fotel pasażera |
| 6 | 30A* | Falownik 110 V AC |
| 7 | 30A* | Moduł tylnego siedzenia klimatyzacji |
| osiem | 30A* | Moduł przedniego fotela klimatyzacji |
| dziewięć | 40A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30A* | Wejście |
| jedenaście | 30A* | Moc pojazdu z modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | Zawór ABS |
| 13 | 20A** | Prawy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO), adaptacyjny przekaźnik tempomatu |
| piętnaście | 15A** | Automatyczne światła drogowe, adaptacyjny tempomat |
| szesnaście | 20A** | Phare HID gauche |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 30A* | Fotele elektryczne w trzecim rzędzie |
| dziewiętnaście | 20 A* | Gniazdo zasilania konsoli przedniej |
| dwadzieścia | 40A* | Tylny odszraniacz, podgrzewane lusterka |
| 21 | 20 A* | Gniazdo zasilania tylnej konsoli |
| 22 | 40A* | Ładowanie akumulatora holowniczego, światło hamowania/wskaźniki holowania bezpiecznik 45 zasilania |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik kasety, cewkę przekaźnika |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 20A** | Tylne gniazdo zasilania |
| 26 | 15A** | Światła awaryjne |
| 27 | 15A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | 30A* | Inteligentne lewe tylne okno, panoramiczny moduł dachowy, elektryczny moduł przeciwsłoneczny |
| trzydzieści | 30A* | Inteligentne okno przednie lewe |
| 31 | 40A* | Pomocniczy silnik dmuchawy |
| 32 | 30A* | Silnik fotela kierowcy |
| 33 | 30A* | Przekaźnik uruchamiania/rozpoczęcia |
| 34 | 30A* | Elektryczna klapa tylna |
| 35 | 40A* | Przedni wentylator klimatyzacji |
| 36 | 25A** | Moduł wycieraczki tylnej |
| 37 | 15A** | Pompa spryskiwacza przedniej szyby |
| 38 | 10 A** | Holowanie świateł cofania |
| 39 | Dioda | Dioda paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Lampa do holowania |
| 42 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (po prawej) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | 20A** | Światła stopu/wskaźniki holowania |
| 46 | 15A** | Moc pojazdu PCM 2, Moc pojazdu 3 |
| 47 | 20A** | Moc pojazdu PCM 1 |
| 48 | 15A** | Moc pojazdu PCM 4 |
| 49 | 10 A** | Podgrzewane lustra |
| pięćdziesiąt | Mikroprzekaźnik HC | Silnik dmuchawy |
| 51 | Mikroprzekaźnik HC | Wyłączanie świateł przeciwmgielnych |
| 52 | Mikroprzekaźnik HC | Wejście |
| 53 | Mikroprzekaźnik HC | Adaptacyjny tempomat |
| 54 | – | Nieużywany |
| 55 | Mikroprzekaźnik HC | Wycieraczki |
| 56 | Mikroprzekaźnik HC | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikroprzekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikroprzekaźnik HC | Ładowanie akumulatora holowniczego |
| 61 | Przekaźnik G8VA | Lodówka |
| 62 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 63 | Mikroprzekaźnik HC | Uruchom/start |
| 64 | Mikroprzekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2011
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2011)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Prawe tylne inteligentne okno |
| 2 | 15A | Lodówka |
| 3 | 15A | Przełącznik fotela kierowcy, przełączniki lędźwiowe w drugim rzędzie |
| 4 | 30A | Przednie prawe inteligentne okno |
| pięć | 10 A | Blokada skrzyni biegów hamulca, moduł składany elektrycznie w trzecim rzędzie |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Inteligentny dostęp (AI) |
| 13 | 5A | Odbiornik AI, przełącznik lusterka zewnętrznego, przełącznik pozycji kolumny kierownicy, moduł siedzenia kierowcy, moduł drzwi kierowcy, klawiatura |
| czternaście | 10 A | Moduł zasilania tylnej klapy, SYNC®, rozrywka z tyłu |
| piętnaście | 10 A | Klimatyzacja, Elektroniczny panel wykończeniowy |
| szesnaście | 15A | Ekran nawigacyjny, ALM, Klimatyzacja postojowa |
| 17 | 20A | Nieużywany (zapasowy) |
| 18 | 20A | Wzmacniacz |
| dziewiętnaście | 25A | Wzmacniacz |
| dwadzieścia | 15A | Złącze łącza danych (OBD-2), silniki siedzeń składanych elektrycznie w drugim rzędzie |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, oświetlenie tablicy rejestracyjnej, podświetlana wkładka tylnej klapy |
| 23 | 15A | Światła drogowe, automatyczny przekaźnik świateł drogowych, przekaźnik dezaktywacji świateł przeciwmgielnych |
| 24 | 20A | trąbić |
| 25 | 10 A | Światła na żądanie / światła wewnętrzne, składane elektrycznie siedzenia 2. rzędu, moduł sterowania układem napędowym (GTDI) budzenie, przekaźnik siedzeń 3. rzędu |
| 26 | 10 A | Panel przyrządów, wyświetlacz przezierny |
| 27 | 20A | Przełącznik zapłonu, LA |
| 28 | 5A | Odcięcie radiowe |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Czujnik kąta skrętu, wyświetlacz Head-up |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Adaptacyjny moduł oświetleniowy |
| 34 | 5A | Skok przedniego korpusu/początek posuwów |
| 35 | 10 A | Uruchom/uruchom strumienie modułu ciała |
| 36 | 5A | Nieużywany (zapasowy) |
| 37 | 10 A | Działanie/rozruch modułu sterującego układu napędowego, przekaźnik paliwa |
| 38 | 20A | Światła postojowe do holowania |
| 39 | 20A | Moduł sterowania dźwiękiem |
| 40 | 20A | Zapalniczka |
| 41 | 15A | Opóźnione zasilacze akcesoriów |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Wentylator pomocniczy, Tylna wycieraczka, Czujnik deszczu |
| 44 | 10 A | Holowanie świateł cofania |
| 45 | 5A | Wycieraczka przednia, wentylator przedni, przekaźnik wycieraczek |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI), przedni moduł interfejsu sterowania |
| 47 | Wyłącznik automatyczny 30A | Nieużywany |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Reklamy reklamowe
Komora silnika
Przydział bezpieczników w komorze silnika (2011)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A* | Sterownik hamulca holowniczego |
| 4 | 40A* | Przekaźnik wycieraczek (przód i tył) |
| pięć | 30 A* | Elektrycznie regulowany fotel pasażera |
| 6 | 30 A* | Falownik 110 V AC |
| 7 | 30 A* | Moduł tylnego siedzenia klimatyzacji |
| osiem | 30 A* | Moduł przedniego fotela klimatyzacji |
| dziewięć | 40 A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30 A* | Wejście |
| jedenaście | 30 A* | Moc pojazdu z modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | Zawór ABS |
| 13 | 20A** | Prawy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO), adaptacyjny przekaźnik tempomatu |
| piętnaście | 15 A** | Automatyczne światła drogowe, adaptacyjny tempomat |
| szesnaście | 20A** | Phare HID gauche |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 30 A* | Fotele elektryczne w trzecim rzędzie |
| dziewiętnaście | 20 A* | Gniazdo zasilania konsoli przedniej |
| dwadzieścia | 40A* | Tylny odszraniacz, podgrzewane lusterka |
| 21 | 20 A* | Gniazdo zasilania tylnej konsoli |
| 22 | 40 A* | Ładowanie akumulatora holowania, bezpiecznik zatrzymania holowania / kierunkowskaz 45 |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik kasety, cewkę przekaźnika |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 20A** | Tylne gniazdo zasilania |
| 26 | 15 A** | Światła awaryjne |
| 27 | 15 A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | 30A* | Inteligentne lewe tylne okno, panoramiczny moduł dachowy, elektryczny moduł przeciwsłoneczny |
| trzydzieści | 30A* | Inteligentne okno przednie lewe |
| 31 | 40A* | Pomocniczy silnik dmuchawy |
| 32 | 30A* | Silnik fotela kierowcy, moc silnika z pamięcią |
| 33 | 30A* | Przekaźnik uruchamiania/rozpoczęcia |
| 34 | 30A* | Elektryczna klapa tylna |
| 35 | 40A* | Przedni wentylator klimatyzacji |
| 36 | 25A** | Moduł wycieraczki tylnej (bezpiecznik wtórny) |
| 37 | 15A** | Pompa spryskiwacza przedniej szyby |
| 38 | 10 A** | Holowanie świateł cofania |
| 39 | Dioda | Dioda silnika pompy paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Lampa do holowania |
| 42 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (po prawej) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | 20 A** | Światła stopu/wskaźniki holowania (wtórny bezpiecznik) |
| 46 | 15A** | Moc pojazdu PCM 2, Moc pojazdu 3 |
| 47 | 20 A** | Moc pojazdu PCM 1 |
| 48 | 15A** | Zasilanie pojazdu PCM 4 (cewka na wtyczkach) |
| 49 | 10 A** | Podgrzewane lusterka (bezpiecznik wtórny) |
| pięćdziesiąt | Mikroprzekaźnik HC | Silnik dmuchawy |
| 51 | Mikroprzekaźnik HC | Wyłączanie świateł przeciwmgielnych |
| 52 | Mikroprzekaźnik HC | Wejście |
| 53 | Mikroprzekaźnik HC | Adaptacyjny tempomat |
| 54 | Mikroprzekaźnik HC | Fotele elektryczne w trzecim rzędzie |
| 55 | Mikroprzekaźnik HC | Wycieraczki przedniej szyby (przód) |
| 56 | Mikroprzekaźnik HC | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikroprzekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikroprzekaźnik HC | Ładowanie akumulatora holowniczego |
| 61 | Przekaźnik G8VA | Lodówka |
| 62 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 63 | Mikroprzekaźnik HC | Uruchom/start |
| 64 | Mikroprzekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
2012
Reklamy reklamowe
Przedział pasażerski
Przydział bezpieczników w przedziale pasażerskim (2012)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | 30A | Prawe tylne inteligentne okno |
| 2 | 15A | Lodówka |
| 3 | 15A | Przełącznik fotela kierowcy, przełączniki lędźwiowe w drugim rzędzie |
| 4 | 30A | Przednie prawe inteligentne okno |
| pięć | 10 A | Blokada skrzyni biegów hamulca, moduł składany elektrycznie w trzecim rzędzie |
| 6 | 20A | Klapki na oczy |
| 7 | 10 A | Światła mijania (lewe) |
| osiem | 10 A | Światła mijania (po prawej) |
| dziewięć | 15A | Oświetlenie wewnętrzne, światła ładowania |
| dziesięć | 15A | Podświetlenie, lampy kałużowe |
| jedenaście | 10 A | Napęd na wszystkie koła (AWD) |
| 12 | 7,5A | Inteligentny dostęp (AI) |
| 13 | 5A | Odbiornik AI, przełącznik lusterka zewnętrznego, przełącznik pozycji kolumny kierownicy, moduł siedzenia kierowcy, moduł drzwi kierowcy, klawiatura |
| czternaście | 10 A | Moduł zasilania tylnej klapy, SYNC®, rozrywka z tyłu |
| piętnaście | 10 A | Klimatyzacja, Elektroniczny panel wykończeniowy |
| szesnaście | 15A | Ekran nawigacyjny, ALM, Klimatyzacja postojowa |
| 17 | 20A | Otwarte okno globalne |
| 18 | 20A | Wzmacniacz |
| dziewiętnaście | 25A | Wzmacniacz |
| dwadzieścia | 15A | Złącze łącza danych (OBD-2), silniki siedzeń składanych elektrycznie w drugim rzędzie |
| 21 | 15A | Światła przeciwmgielne |
| 22 | 15A | Światła postojowe, oświetlenie tablicy rejestracyjnej, podświetlana wkładka tylnej klapy |
| 23 | 15A | Światła drogowe, automatyczny przekaźnik świateł drogowych, przekaźnik dezaktywacji świateł przeciwmgielnych |
| 24 | 20A | trąbić |
| 25 | 10 A | Światła na żądanie / światła wewnętrzne, składane elektrycznie siedzenia 2. rzędu, moduł sterowania układem napędowym (GTDI) budzenie, przekaźnik siedzeń 3. rzędu |
| 26 | 10 A | Panel przyrządów, wyświetlacz przezierny |
| 27 | 20A | Przełącznik zapłonu, LA |
| 28 | 5A | Odcięcie radiowe |
| 29 | 5A | Grupa pulpitów |
| trzydzieści | 5A | Zmiana biegu |
| 31 | 10 A | Czujnik kąta skrętu, wyświetlacz Head-up |
| 32 | 10 A | Moduł kontroli ograniczeń |
| 33 | 10 A | Adaptacyjny moduł oświetleniowy |
| 34 | 5A | Skok przedniego korpusu/początek posuwów |
| 35 | 10 A | Uruchom/uruchom strumienie modułu ciała |
| 36 | 5A | Nieużywany (zapasowy) |
| 37 | 10 A | Działanie/rozruch modułu sterującego układu napędowego, przekaźnik paliwa |
| 38 | 20A | Światła postojowe do holowania |
| 39 | 20A | Moduł sterowania dźwiękiem |
| 40 | 20A | Zapalniczka |
| 41 | 15A | Opóźnione zasilacze akcesoriów |
| 42 | 10 A | Nieużywany (zapasowy) |
| 43 | 10 A | Wentylator pomocniczy, Tylna wycieraczka, Czujnik deszczu |
| 44 | 10 A | Holowanie świateł cofania |
| 45 | 5A | Wycieraczka przednia, wentylator przedni, przekaźnik wycieraczek |
| 46 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI), przedni moduł interfejsu sterowania |
| 47 | Wyłącznik automatyczny 30A | Nieużywany |
| 48 | Pełny przekaźnik ISO | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Przydział bezpieczników w komorze silnika (2012)
| # | Natężenie w amperach | Chronione obwody |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | 30A* | Sterownik hamulca holowniczego |
| 4 | 40A* | Przekaźnik wycieraczek (przód i tył) |
| pięć | 30A* | Elektrycznie regulowany fotel pasażera |
| 6 | 30 A* | Falownik 110 V AC |
| 7 | 30 A* | Moduł tylnego siedzenia klimatyzacji |
| osiem | 30 A* | Moduł przedniego fotela klimatyzacji |
| dziewięć | 40 A* | Pompa układu przeciwblokującego (ABS) |
| dziesięć | 30 A* | Wejście |
| jedenaście | 30 A* | Moc pojazdu z modułu sterującego układu napędowego (PCM) |
| 12 | 20 A* | Zawór ABS |
| 13 | 20A** | Prawy reflektor o wysokiej intensywności (HID) |
| czternaście | 10 A** | Włącznik/wyłącznik hamulca (BOO), adaptacyjny przekaźnik tempomatu |
| piętnaście | 15 A** | Automatyczne światła drogowe, adaptacyjny tempomat |
| szesnaście | 20A** | Phare HID gauche |
| 17 | 10 A** | Czujnik alternatora |
| 18 | 30 A* | Fotele elektryczne w trzecim rzędzie |
| dziewiętnaście | 20 A* | Gniazdo zasilania konsoli przedniej |
| dwadzieścia | 40 A* | Tylny odszraniacz, podgrzewane lusterka |
| 21 | 20 A* | Gniazdo zasilania tylnej konsoli |
| 22 | 40 A* | Ładowanie akumulatora holowania, bezpiecznik zatrzymania holowania / kierunkowskaz 45 |
| 23 | 10 A** | PCM podtrzymuje zasilanie, odpowietrznik kasety, cewkę przekaźnika |
| 24 | 10 A** | sprzęgło klimatyzacji |
| 25 | 20A** | Tylne gniazdo zasilania |
| 26 | 15 A** | Światła awaryjne |
| 27 | 15 A** | Przekaźnik paliwa (moduł sterujący pompy paliwa, pompa paliwa) |
| 28 | 80A* | Miłośnik |
| 29 | 30A* | Inteligentne lewe tylne okno, panoramiczny moduł dachowy, elektryczny moduł przeciwsłoneczny |
| trzydzieści | 30A* | Inteligentne okno przednie lewe |
| 31 | 40A* | Pomocniczy silnik dmuchawy |
| 32 | 30A* | Silnik fotela kierowcy, moc silnika z pamięcią |
| 33 | 30A* | Przekaźnik uruchamiania/rozpoczęcia |
| 34 | 30A* | Elektryczna klapa tylna |
| 35 | 40A* | Przedni wentylator klimatyzacji |
| 36 | 25A** | Moduł wycieraczki tylnej (bezpiecznik wtórny) |
| 37 | 15A** | Pompa spryskiwacza przedniej szyby |
| 38 | 10 A** | Holowanie świateł cofania |
| 39 | Dioda | Dioda silnika pompy paliwa |
| 40 | Dioda | Zintegrowana dioda rozrusznika z jednym klawiszem |
| 41 | Przekaźnik G8VA | Lampa do holowania |
| 42 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (z lewej) |
| 43 | Przekaźnik G8VA | Hamulec holowniczy / kierunkowskaz (po prawej) |
| 44 | Przekaźnik G8VA | Przekaźnik światła cofania |
| 45 | 20 A** | Światła stopu/wskaźniki holowania (wtórny bezpiecznik) |
| 46 | 15A** | Moc pojazdu PCM 2, Moc pojazdu 3 |
| 47 | 20 A** | Moc pojazdu PCM 1 |
| 48 | 15A** | Zasilanie pojazdu PCM 4 (cewka na wtyczkach) |
| 49 | 10 A** | Podgrzewane lusterka (bezpiecznik wtórny) |
| pięćdziesiąt | Mikro przekaźnik HC | Silnik dmuchawy |
| 51 | Mikro przekaźnik HC | Wyłączanie świateł przeciwmgielnych |
| 52 | Mikro przekaźnik HC | Wejście |
| 53 | Mikro przekaźnik HC | Adaptacyjny tempomat |
| 54 | Mikro przekaźnik HC | Fotele elektryczne w trzecim rzędzie |
| 55 | Mikro przekaźnik HC | Wycieraczki przedniej szyby (przód) |
| 56 | Mikro przekaźnik HC | Odszraniacz tylnej szyby, podgrzewane lusterka |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | Mikro przekaźnik HC | Pomocniczy silnik dmuchawy |
| 60 | Mikro przekaźnik HC | Ładowanie akumulatora holowniczego |
| 61 | Przekaźnik G8VA | Lodówka |
| 62 | Przekaźnik G8VA | Automatyczne światła drogowe |
| 63 | Mikro przekaźnik HC | Uruchom/start |
| 64 | Mikro przekaźnik HC | PCM |
| 65 | Przekaźnik G8VA | sprzęgło klimatyzacji |
| 66 | Przekaźnik G8VA | Pompa paliwowa |
| * Bezpieczniki kasetowe ** Bezpieczniki mini |
