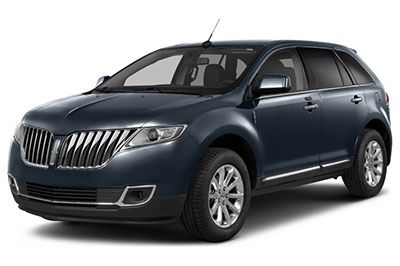

W tym artykule rozważymy pierwszą generację Lincoln MKX po liftingu, produkowaną w latach 2011-2015. Tutaj znajdziesz schematy skrzynek bezpieczników Lincoln MKX 2011, 2012, 2013, 2014 i 2015 , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz samochodu i sprawdź przypisanie każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.
Układ bezpieczników Lincoln MKX 2011-2015
Bezpieczniki zapalniczki Lincoln MKX to bezpieczniki nr 9 (gniazdko nr 2 – tył konsoli), nr 20 (gniazdko nr 1 – kosz na śmieci), nr 21 (gniazdko w przestrzeni ładunkowej) i nr 27 (gniazdo zasilania / przedni zapalnik) w skrzynce bezpieczników w komorze silnika.
Przedział pasażerski
Panel bezpieczników znajduje się za panelem poszycia po lewej stronie podłogi kierowcy w pobliżu hamulca postojowego.
Aby zdjąć panel poszycia, przesuń dźwignię zwalniającą w prawo, a następnie zdejmij panel poszycia.
Aby zdjąć pokrywę panelu bezpieczników, naciśnij wypustki po obu stronach pokrywy, a następnie zdejmij pokrywę.
Aby ponownie zainstalować pokrywę panelu bezpieczników, umieść górną część pokrywy nad panelem bezpieczników, a następnie popchnij dolną część pokrywy, aż zatrzaśnie się na swoim miejscu. Delikatnie pociągnij pokrywę, aby upewnić się, że jest bezpieczna.
Aby ponownie zainstalować panel poszycia, dopasuj wypustki na dole panelu do rowków, zamknij panel i przesuń dźwignię zwalniającą w lewo, aby zabezpieczyć panel.
Komora silnika
Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).
Reklamy reklamowe
Przedział pasażerski
Przyporządkowanie bezpieczników w przedziale pasażerskim
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | 30A | Przednie inteligentne okno kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Inteligentne okno pasażera z przodu |
| 4 | 10 A | Przekaźniki lamp na żądanie |
| pięć | 20A | Głośnik niskotonowy |
| 6 | 5A | Moduł częstotliwości radiowej |
| 7 | 7,5A | Przełącznik zasilania lusterka, przełącznik fotela z pamięcią, moduł siedzenia kierowcy |
| osiem | 10 A | Nieużywany (zapasowy) |
| dziewięć | 10 A | Elektryczna klapa tylna |
| dziesięć | 10 A | Przekaźnik włączony/akcesorium |
| jedenaście | 10 A | Panel przyrządów, wyświetlacz przezierny |
| 12 | 15A | Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie |
| 13 | 15A | Kierunkowskazy w prawo/kierunkowskazy i kierunkowskazy |
| czternaście | 15A | Kierunkowskazy w lewo/kierunkowskazy i kierunkowskazy |
| piętnaście | 15A | Światła cofania, wysokie światła hamowania |
| szesnaście | 10 A | Światła mijania (po prawej) |
| 17 | 10 A | Światła mijania (lewe) |
| 18 | 10 A | Oświetlenie klawiatury, blokada dźwigni hamulca, dioda LED przycisku rozrusznika, pasywny system antykradzieżowy, budzenie modułu sterującego układu napędowego, aktywacja zasilania drugiego rzędu |
| dziewiętnaście | 20A | Wzmacniacz dźwięku |
| dwadzieścia | 20A | Przekaźnik blokowania/odblokowywania-pojazdy bez inteligentnego dostępu |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Sterowanie kierownicą, inteligentny dostęp, przełącznik reflektorów |
| 24 | 15A | Elektrycznie odchylana kolumna kierownicy / teleskop, diagnostyka pokładowa |
| 25 | 15A | Odblokowanie tylnej klapy |
| 26 | 5A | Moduł globalnego systemu pozycjonowania |
| 27 | 20A | Inteligentny dostęp |
| 28 | 15A | Wyłącznik zapłonu (bez inteligentnego dostępu), Elektromagnes blokady kluczyka, Start przyciskiem (z inteligentnym dostępem) |
| 29 | 20A | Radio, elektroniczny panel wykończeniowy, moduł SYNC |
| trzydzieści | 15A | Przednie światła postojowe |
| 31 | 5A | Nieużywany (zapasowy) |
| 32 | 15A | Dach księżycowy, szyby elektryczne (przód), kompas/lusterko z funkcją automatycznego przyciemniania |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 10 A | System wykrywania cofania, kamera cofania, monitor martwego pola, podgrzewany moduł tylnych siedzeń |
| 35 | 5A | Wyświetlacz przezierny |
| 36 | 10 A | Podgrzewana kierownica |
| 37 | 10 A | Kontrola klimatu |
| 38 | 10 A | Nieużywany (zapasowy) |
| 39 | 15A | Czerwone światła |
| 40 | 10 A | Tylne światła postojowe, światła tablicy rejestracyjnej |
| 41 | 7,5A | Czujnik klasyfikacji pasażerów, moduł kontroli bezpieczeństwa |
| 42 | 5A | Nieużywany (zapasowy) |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Kontrola klimatu |
| 47 | 15A | Przekaźnik światła przeciwmgielnego, lusterka LED |
| 48 | Wyłącznik automatyczny 30A | Tylne elektryczne szyby |
| 49 | – | Opóźniony przekaźnik pomocniczy |
Komora silnika
Reklamy reklamowe
Rozmieszczenie bezpieczników w komorze silnika
| # | Natężenie w amperach | Chronione komponenty |
|---|---|---|
| jeden | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 30A** | Wycieraczki |
| pięć | 40A** | Pompa układu przeciwblokującego |
| 6 | – | Nieużywany |
| 7 | 30A** | Elektryczna klapa tylna |
| osiem | 20A** | szyberdach |
| dziewięć | 20A** | Gniazdo zasilania nr 2 (konsola tylna) |
| dziesięć | – | Nieużywany |
| jedenaście | – | Odszraniacz tylnej szyby i przekaźnik podgrzewanego lusterka |
| 12 | – | Nieużywany |
| 13 | – | Przekaźnik rozrusznika |
| czternaście | – | Nieużywany |
| piętnaście | – | Przekaźnik pompy paliwa |
| szesnaście | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 40A** | Silnik dmuchawy |
| dziewiętnaście | 30A** | Rozrusznik |
| dwadzieścia | 20A** | Punkt zasilania nr 1 (kosz konsoli) |
| 21 | 20A** | Gniazdo zasilania w przestrzeni ładunkowej |
| 22 | – | Nieużywany |
| 23 | 30A** | Moduł fotela kierowcy |
| 24 | – | Nieużywany |
| 25 | – | Nieużywany |
| 26 | 40A** | Odmrażacz tylnej szyby |
| 27 | 20A** | Przednie gniazdo zasilania lub zapalniczka |
| 28 | 30A** | Klimatyzowane fotele |
| 29 | – | Nieużywany |
| trzydzieści | 30A** | Podgrzewane tylne siedzenia |
| 31 | – | Nieużywany |
| 32 | – | Nieużywany |
| 33 | – | Nieużywany |
| 34 | – | Przekaźnik silnika dmuchawy |
| 35 | – | Nieużywany |
| 36 | – | Przekaźnik tylnego siedzenia |
| 37 | – | Prawy hamulec przyczepy/przekaźnik kierunkowskazów |
| 38 | – | Nieużywany |
| 39 | 40A** | Wentylator chłodzący (pojazdy z przyczepą) |
| 39 | 60A** | Wentylator chłodzący (pojazdy bez przyczepy) |
| 40 | 40A** | Wentylator chłodzący (tylko przyczepa holownicza) |
| 41 | – | Nieużywany |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 25A** | Zawory układu przeciwblokującego |
| 44 | – | Przekaźnik spryskiwacza tylnej szyby |
| 45 | 5A* | Czujnik deszczu |
| 46 | – | Nieużywany |
| 47 | – | Nieużywany |
| 48 | – | Nieużywany |
| 49 | – | Nieużywany |
| pięćdziesiąt | 15A* | Podgrzewane lustro |
| 51 | – | Nieużywany |
| 52 | – | Nieużywany |
| 53 | – | Lewe światło stopu/przekaźnik kierunkowskazów |
| 54 | – | Nieużywany |
| 55 | – | Przekaźnik wycieraczek |
| 56 | – | Nieużywany |
| 57 | 20 A* | Lewe reflektory wyładowcze o wysokiej intensywności |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | – | Nieużywany |
| 61 | 10 A* | Odblokowanie tylnego siedzenia |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Przekaźnik światła hamowania/wskaźnika holowania |
| 64 | 20A* | Silnik wycieraczki tylnej |
| 65 | 15 A* | Pompa paliwowa |
| 66 | – | Przekaźnik modułu sterującego układu napędowego |
| 67 | 20A* | Moc pojazdu nr 2 |
| 68 | 15 A* | Moc pojazdu # 4 |
| 69 | 15 A* | Moc pojazdu nr 1 |
| 70 | 10 A* | Przekaźnik klimatyzacji, moduł napędu na wszystkie koła |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | – | Nieużywany |
| 74 | – | Nieużywany |
| 75 | – | Dioda sprzęgła klimatyzacji |
| 76 | – | Nieużywany |
| 77 | – | Przekaźnik światła postojowego przyczepy |
| 78 | 20A* | Proste reflektory wyładowcze o wysokiej intensywności |
| 79 | 5A* | Adaptacyjny tempomat |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | – | Nieużywany |
| 84 | 20A* | Światła postojowe do holowania |
| 85 | – | Nieużywany |
| 86 | 7,5 A* | Podtrzymywanie aktywności modułu sterującego zespołu napędowego, przekaźnik modułu sterującego zespołu napędowego |
| 87 | 5A* | Przekaźnik uruchamiania/rozpoczęcia |
| 88 | – | Przekaźnik uruchamiania/rozpoczęcia |
| 89 | 5A* | Oświetlenie adaptacyjne |
| 90 | 10 A* | Moduł sterujący układu napędowego |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 10 A* | Moduł układu zapobiegającego blokowaniu się hamulców |
| 93 | 5A* | Tylny przekaźnik silnika dmuchawy / odszraniania |
| 94 | 30A** | Rozruch / start panelu bezpieczników w przedziale pasażerskim |
| 95 | – | Nieużywany |
| 96 | – | Nieużywany |
| 97 | – | Nieużywany |
| 98 | – | Przekaźnik sprzęgła klimatyzacji |
| * Minibezpieczniki ** Bezpieczniki kasetowe |
