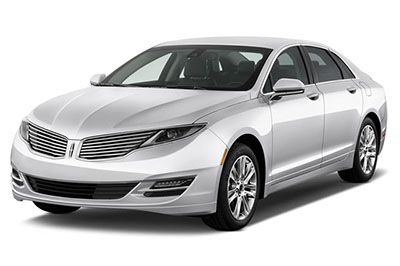

W tym artykule przyjrzymy się drugiej generacji Lincoln MKZ przed liftingiem, produkowanej w latach 2013-2016. Tutaj znajdziesz schematy skrzynek bezpieczników  Lincoln MKZ 2013, 2014, 2015 i 2016  , uzyskasz informacje o lokalizacji bezpiecznika panele wewnątrz auta i dowiedz się o przyporządkowaniu każdego bezpiecznika (rozmieszczenie bezpieczników) i przekaźników.

Contents
  1. 2013-2016 Rozmieszczenie bezpieczników Lincoln MKZ
  2. Przedział pasażerski
  3. Komora silnika
  4. 2013
  5. 2014
  6. 2015
  7. 2016

2013-2016 Rozmieszczenie bezpieczników Lincoln MKZ

Bezpieczniki zapalniczki (gniazdo zasilania)  to bezpieczniki nr 5 (punkt zasilania 3 – tył konsoli), nr 10 (punkt zasilania 1 – przód kierowcy) i nr 16 (zasilacz punktu zasilania 2 – konsola) w skrzynce bezpieczników w komorze silnika .

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy.Lokalizacja bezpieczników w przedziale pasażerskim: Lincoln MKZ (2013-2016)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).Lokalizacja bezpieczników w komorze silnika: Lincoln MKZ (2013-2016)

Skrzynka rozdzielcza zasilania — dół

W dolnej części skrzynki bezpieczników znajdują się bezpieczniki.

Aby uzyskać do niego dostęp, wykonaj następujące czynności:

1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
2. Podnieś wewnętrzną stronę skrzynki bezpieczników dokującej.
3. Przenieś skrzynkę bezpieczników na środek komory silnika.
4. Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony.



Schematy skrzynek bezpieczników

Reklamy  reklamowe

2013

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2013)

Przydział bezpieczników w przedziale pasażerskim (2013)

# Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik)
2 7,5 A Fotele z pamięcią, podparcie lędźwiowe, lusterko elektryczne
3 20A Odblokowanie drzwi kierowcy
4 5A Nieużywany (zapasowy)
pięć 20A Wzmacniacz subwoofera, wzmacniacz THX
6 10 A Nieużywany (zapasowy)
7 10 A Nieużywany (zapasowy)
osiem 10 A Nieużywany (zapasowy)
dziewięć 10 A Nieużywany (zapasowy)
dziesięć 5A Logika pnia paszowego
jedenaście 5A Nieużywany (zapasowy)
12 7,5 A Klimatyzacja, zmiana biegów
13 7,5 A Kolumna kierownicy, klaster, logiczne łącze danych
czternaście 10 A Nieużywany (zapasowy)
piętnaście 10 A Moduł łącza danych/bramy
szesnaście 15A Nieużywany (zapasowy)
17 5A Nieużywany (zapasowy)
18 5A Zapłon, stop/start przycisk
dziewiętnaście 5A Wskaźnik wyłączenia poduszki powietrznej pasażera, zasięg transmisji
dwadzieścia 5A Adaptacyjne reflektory
21 5A Wilgotność i temperatura w samochodzie, Tylne fotele z klimatyzacją
22 5A Czujnik klasyfikacji pasażerów
23 10 A Akcesorium opóźnione (logika falownika, logika szyberdachu)
24 30A Centralny zamek / odblokowanie
25 30A Drzwi kierowcy (okno, lustro)
26 30A Drzwi pasażera przednie (okno, lusterko)
27 30A szyberdach
28 20 lat Wzmacniacz THX
29 30A Tylne drzwi po stronie kierowcy (okno)
trzydzieści 30A Tylne drzwi boczne pasażera (okno)
31 15 lat Nieużywany (zapasowy)
32 10 A GPS, sterowanie głosowe, wyświetlacz, adaptacyjny tempomat, odbiornik częstotliwości radiowej
33 20 lat Radio, aktywna kontrola hałasu
34 30A Magistrala start / start (bezpiecznik nr 19,20,21,22,35, 36,37, wyłącznik)
35 5A Moduł kontroli stresu
36 15A Zawieszenie z płynną regulacją tłumienia, automatycznie przyciemniane lusterko wsteczne
37 15A Przekaźnik napędu na wszystkie koła, podgrzewana kierownica
38 30A Roleta na tylną szybę
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2013)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2013)

# Natężenie w amperach Chronione komponenty
jeden 25 lat Nieużywany (zapasowy)
2 – Przekaźnik rozrusznika
3 15 lat Automatyczne wycieraczki przedniej szyby
4 – Przekaźnik silnika dmuchawy
pięć 20 lat Punkt zasilania 3 – Tył konsoli
6 – Nieużywany
7 20 lat Moduł sterujący układu napędowego — moc pojazdu 1
osiem 20 lat Moduł sterujący układu napędowego — moc pojazdu 2
dziewięć – Przekaźnik modułu sterującego układu napędowego
dziesięć 20 lat Punkt zasilania 1 – przedni sterownik
jedenaście 15 lat Moduł sterujący układu napędowego — moc pojazdu 4
12 15 lat Moduł sterujący układu napędowego — moc pojazdu 3
13 10 A Moduł sterujący układu napędowego — moc pojazdu 5
czternaście 10 A Moduł sterujący układu napędowego — moc pojazdu 6
piętnaście – Przekaźnik uruchamiania/rozpoczęcia
szesnaście 20 lat Gniazdo zasilania 2 – konsola
17 – Nieużywany
18 10 A Moduł sterowania układem napędowym – utrzymuj moc przy życiu
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy
dwadzieścia 10 A Uruchom / uruchom oświetlenie
21 15A Uruchom / uruchom sterowanie skrzynią biegów, uruchom / zatrzymaj pompę olejową skrzyni biegów
22 10 A Elektrozawór sprzęgła klimatyzacji
23 15A System informacji o martwym polu, kamera cofania, tempomat adaptacyjny, wyświetlacz przezierny, dźwignia zmiany biegów
24 – Nieużywany
25 10 A System antywłamaniowy
26 10 A Moduł sterujący układu napędowego
27 – Nieużywany
28 – Nieużywany
29 – Nieużywany
trzydzieści – Nieużywany
31 – Nieużywany
32 – Elektroniczny przekaźnik wentylatora nr 1
33 – Przekaźnik sprzęgła klimatyzacji
34 – Nieużywany
35 – Nieużywany
36 – Nieużywany
37 – Nieużywany
38 – Elektroniczny przekaźnik wentylatora nr 2
39 – Elektroniczny przekaźnik wentylatora nr 3
40 – Przekaźnik pompy paliwa
41 – Przekaźnik klaksonowy
42 – Nieużywany
43 – Nieużywany
44 – Nieużywany
45 – Nieużywany
46 10 A Alternator
47 10 A Włącznik/wyłącznik hamulca
48 20 lat trąbić
49 5A Kontroler masowego przepływu powietrza
pięćdziesiąt – Nieużywany
51 – Nieużywany
52 – Nieużywany
53 10 A Fotele elektryczne
54 – Nieużywany
55 – Nieużywany
Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2013)



Przyporządkowanie bezpieczników w skrzynce rozdzielczej zasilania – dół (2013)

# Natężenie w amperach Chronione komponenty
56 30A Zasilanie pompy paliwa
57 – Nieużywany
58 – Nieużywany
59 30A Wentylator elektroniczny 500W 3
60 30A Wentylator elektroniczny 500W 1
61 – Nieużywany
62 50A Moduł sterowania nadwozia 1
63 20 lat Wentylator elektroniczny 500W 2
64 – Nieużywany
65 20A Podgrzewane siedzenie przednie
66 – Nieużywany
67 50A Moduł sterowania nadwozia 2
68 40A Podgrzewana tylna szyba
69 30A Zawory układu przeciwblokującego
70 30A Siedzenie pasażera
71 – Nieużywany
72 30A Dach panoramiczny # 1
73 20A Klimatyzowane tylne siedzenia
74 30A Moduł fotela kierowcy
75 – Nieużywany
76 20A Zatrzymanie / uruchomienie pompy oleju przekładniowego # 2
77 30A Klimatyzowane fotele przednie
78 – Nieużywany
79 40A Silnik dmuchawy
80 30A Sejf elektryczny
81 40A Falownik
82 60A Pompa układu przeciwblokującego
83 25 lat Silnik wycieraczek nr 1
84 30A Elektromagnes rozrusznika
85 30A Dach panoramiczny # 2



2014

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2014)

Przydział bezpieczników w przedziale pasażerskim (2014)

# Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik)
2 7,5 A Fotele z pamięcią, podparcie lędźwiowe, lusterko elektryczne
3 20 lat Odblokowanie drzwi kierowcy
4 5A Nieużywany (zapasowy)
pięć 20 lat Wzmacniacz subwoofera, wzmacniacz THX
6 10 A Nieużywany (zapasowy)
7 10 A Nieużywany (zapasowy)
osiem 10 A Nieużywany (zapasowy)
dziewięć 10 A Nieużywany (zapasowy)
dziesięć 5A Logika linii zasilającej, klawiatura
jedenaście 5A Nieużywany (zapasowy)
12 7,5A Klimatyzacja, zmiana biegów
13 7,5A Kolumna kierownicy, klaster, logiczne łącze danych
czternaście 10 A Nieużywany (zapasowy)
piętnaście 10 A Moduł łącza danych/bramy
szesnaście 15A Odblokowanie bagażnika
17 5A Nieużywany (zapasowy)
18 5A Zapłon, stop/start przycisk
dziewiętnaście 5A Wskaźnik wyłączenia poduszki powietrznej pasażera, zasięg transmisji
dwadzieścia 5A Adaptacyjne reflektory
21 5A Wilgotność i temperatura w samochodzie, Tylne fotele z klimatyzacją
22 5A Czujnik klasyfikacji pasażerów
23 10 A Akcesorium opóźnione (logika falownika, logika szyberdachu)
24 30 lat Centralny zamek / odblokowanie
25 30 lat Drzwi kierowcy (okno, lustro)
26 30 lat Drzwi pasażera przednie (okno, lusterko)
27 30 lat szyberdach
28 20A Wzmacniacz THX
29 30 lat Tylne drzwi po stronie kierowcy (okno)
trzydzieści 30 lat Tylne drzwi boczne pasażera (okno)
31 15 lat Nieużywany (zapasowy)
32 10 A GPS, sterowanie głosowe, wyświetlacz, adaptacyjny tempomat, odbiornik częstotliwości radiowej
33 20A Radio, aktywna kontrola hałasu
34 30 lat Magistrala start / start (bezpiecznik nr 19,20,21,22,35, 36,37, wyłącznik)
35 5A Moduł kontroli stresu
36 15A Zawieszenie z płynną regulacją tłumienia, automatycznie przyciemniane lusterko wsteczne, moduł systemu utrzymywania pasa ruchu
37 15A Przekaźnik napędu na wszystkie koła, podgrzewana kierownica
38 30A Roleta na tylną szybę
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2014)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2014)

# Natężenie w amperach Chronione komponenty
jeden 25A Nieużywany (zapasowy)
2 – Przekaźnik rozrusznika
3 15A Automatyczne wycieraczki przedniej szyby
4 – Przekaźnik silnika dmuchawy
pięć 20A Punkt zasilania 3 – Tył konsoli
6 – Nieużywany
7 20A Moduł sterujący układu napędowego — moc pojazdu 1
osiem 20A Moduł sterujący układu napędowego — moc pojazdu 2
dziewięć – Przekaźnik modułu sterującego układu napędowego
dziesięć 20A Punkt zasilania 1 – przedni sterownik
jedenaście 15 lat Moduł sterujący układu napędowego — moc pojazdu 4
12 15 lat Moduł sterujący układu napędowego — moc pojazdu 3
13 10 A Moduł sterujący układu napędowego — moc pojazdu 5
czternaście 10 A Moduł sterujący układu napędowego — moc pojazdu 6
piętnaście – Przekaźnik uruchamiania/rozpoczęcia
szesnaście 20A Gniazdo zasilania 2 – konsola
17 – Nieużywany
18 10 A Moduł sterowania układem napędowym – utrzymuj moc przy życiu
dziewiętnaście 10 A Uruchamianie/uruchamianie elektronicznego wspomagania kierownicy
dwadzieścia 10 A Uruchom / uruchom oświetlenie
21 15A Uruchom / uruchom sterowanie skrzynią biegów, uruchom / zatrzymaj pompę olejową skrzyni biegów
22 10 A Elektrozawór sprzęgła klimatyzacji
23 15A Uruchom/start: system informacji o martwym polu, kamera cofania, adaptacyjny tempomat, wyświetlacz head-up, dźwignia prędkości
24 – Nieużywany
25 10 A Uruchom/uruchom system przeciwblokujący
26 10 A Uruchom/uruchom moduł sterujący układu napędowego
27 – Nieużywany
28 – Nieużywany
29 – Nieużywany
trzydzieści – Nieużywany
31 – Nieużywany
32 – Elektroniczny przekaźnik wentylatora nr 1
33 – Przekaźnik sprzęgła klimatyzacji
34 – Nieużywany
35 – Nieużywany
36 – Nieużywany
37 – Nieużywany
38 – Elektroniczny przekaźnik wentylatora nr 2
39 – Elektroniczny przekaźnik wentylatora nr 3
40 – Przekaźnik pompy paliwa
41 – Przekaźnik klaksonowy
42 – Nieużywany
43 – Nieużywany
44 – Nieużywany
45 – Nieużywany
46 10 A Alternator
47 10 A Włącznik/wyłącznik hamulca
48 20A trąbić
49 5A Kontroler masowego przepływu powietrza
pięćdziesiąt – Nieużywany
51 – Nieużywany
52 – Nieużywany
53 10 A Fotele elektryczne
54 – Nieużywany
55 – Nieużywany

Reklamy  reklamowe

Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2014)

Przydział bezpieczników w skrzynce rozdzielczej zasilania – niski (2014)

# Natężenie w amperach Chronione komponenty
56 30 lat Zasilanie pompy paliwa
57 – Nieużywany
58 – Nieużywany
59 30 lat Wentylator elektroniczny 500W 3
60 30 lat Wentylator elektroniczny 500W 1
61 – Nieużywany
62 50A Moduł sterowania nadwozia 1
63 20A Wentylator elektroniczny 500W 2
64 – Nieużywany
65 20 lat Podgrzewane siedzenie przednie
66 – Nieużywany
67 50A Moduł sterowania nadwozia 2
68 40A Podgrzewana tylna szyba
69 30A Zawory układu przeciwblokującego
70 30A Siedzenie pasażera
71 – Nieużywany
72 30A Dach panoramiczny # 1
73 20 lat Klimatyzowane tylne siedzenia
74 30A Moduł fotela kierowcy
75 – Nieużywany
76 20 lat Zatrzymanie / uruchomienie pompy oleju przekładniowego # 2
77 30A Klimatyzowane fotele przednie
78 – Nieużywany
79 40A Silnik dmuchawy
80 30A Sejf elektryczny
81 40A Falownik
82 60 A Pompa układu przeciwblokującego
83 25A Silnik wycieraczek nr 1
84 30 lat Elektromagnes rozrusznika
85 30 lat Dach panoramiczny # 2



2015

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2015)

Przydział bezpieczników w przedziale pasażerskim (2015)

# Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2 7,5 A Fotele z pamięcią, lędźwiowe, elektryczne lusterko.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera, wzmacniacz THX.
6 10 A Podgrzewana cewka przekaźnika siedziska.
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Nieużywany (zapasowy).
dziesięć 5A Logika pnia paszowego. Klawiatura.
jedenaście 5A Nieużywany (zapasowy).
12 7,5 A Klimatyzacja, zmiana biegów.
13 7,5 A Kolumna kierownicy. Grupa. Logika łącza danych.
czternaście 10 A Nieużywany (zapasowy).
piętnaście 10 A Moduł Datalink-Gateway.
szesnaście 15A Odblokowanie bagażnika. Zabezpieczenie przed dziećmi.
17 5A Nieużywany (zapasowy).
18 5A Zapłon. Przycisk stop-start.
dziewiętnaście 5A Wskaźnik wyłączenia poduszki powietrznej pasażera. Zasięg transmisji.
dwadzieścia 5A Adaptacyjne reflektory.
21 5A Czujnik wilgotności i temperatury w samochodzie. System informacji o martwym polu. Tylna kamera wideo. Adaptacyjny tempomat. Czujnik klasyfikacji pasażerów.
22 5A Czujnik klasyfikacji pasażerów.
23 10 A Akcesorium opóźnione (inwerter, inteligentne okno, przełącznik szyby kierowcy).
24 20A Centralny zamek-odblokowanie.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Szyberdach.
28 20A Wzmacniacz THX.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A GPS. Komenda głosowa. Adaptacyjny tempomat. Odbiornik częstotliwości radiowych. Wyświetlacz.
33 20A Radio. Aktywna kontrola hałasu.
34 30A Magistrala start-start (bezpiecznik nr 19, 20,21,22,35,36,37, wyłącznik automatyczny).
35 5A Moduł kontroli stresu.
36 15A Moduł zawieszenia amortyzującego z płynną regulacją. Automatycznie przyciemniane lusterko wsteczne. Moduł systemu utrzymania pasa ruchu. Automatyczne światła drogowe. Moduł napędu na wszystkie koła.
37 15A Podgrzewana kierownica. Zasilanie logiki modułu stabilności napięcia.
38 30A Roleta na tylną szybę.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2015)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2015)

# Natężenie w amperach Chronione komponenty
jeden 30A Szyberdach.
2 – Przekaźnik rozrusznika.
3 15A Automatyczne wycieraczki przedniej szyby.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 3 – Tył konsoli.
6 – Nieużywany.
7 20A Moduł sterujący układu napędowego — moc pojazdu 1.
osiem 20A Moduł sterujący układu napędowego — moc pojazdu 2.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15 lat Moduł sterujący układu napędowego — moc pojazdu 4.
12 15 lat Moduł sterujący układu napędowego — moc pojazdu 3.
13 10 A Moduł sterujący układu napędowego — moc pojazdu 5.
czternaście 10 A Moduł sterujący układu napędowego — zasilanie pojazdu 6.
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 2 – konsola.
17 20A Nieużywany (zapasowy).
18 10 A Moduł sterowania układem napędowym – utrzymuj moc przy życiu.
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Oświetlenie rozruchowe.
21 15 lat Kontrola transmisji przy rozruchu. Pompa oleju przekładniowego start-stop.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15 lat Start: system informacji o martwym polu, kamera cofania, adaptacyjny tempomat, wyświetlacz przezierny, dźwignia zmiany biegów.
24 10 A Uruchom-start 7.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 5A Sterownik masowego przepływu powietrza.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Elektroniczny przekaźnik wentylatora U \.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektroniczny przekaźnik wentylatora 2.
39 – Nieużywany.
40 – Elektroniczna cewka przekaźnika wentylatora 2. Elektroniczna cewka przekaźnika wentylatora 3.
41 – Przekaźnik klaksonowy.
42 – Cewka przekaźnika pompy paliwa.
43 – Nieużywany.
44 – Nieużywany.
45 – Nieużywany.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 10 A Moc podtrzymująca życie.
pięćdziesiąt 20A Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 10 A Fotele elektryczne.
54 10 A Wyłącznik hamulca.
55 10 A Czujnik alternatywny.
Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2015)



Przydział bezpieczników w skrzynce rozdzielczej zasilania – niski (2015)

# Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 30A Parownik Diesel lub E100.
58 30A Zasilanie pompy paliwa.
59 30A Wentylator elektroniczny 500W 3.
60 30A Wentylator elektroniczny 500W 1.
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 20A Wentylator elektroniczny 500W 2.
64 – Nieużywany.
65 20A Podgrzewane siedzenie przednie.
66 – Nieużywany.
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20A Pompa oleju przekładniowego.
73 20A Klimatyzowane tylne siedzenia.
74 30A Moduł siedzenia kierowcy.
75 25 lat Silnik wycieraczek 1.
76 20A Pompa oleju przekładniowego 2 stop-start.
77 30A Klimatyzowane fotele przednie.
78 40A Moduł holowniczy.
79 40A Silnik dmuchawy.
80 30A Skrzynia mocy.
81 40A Falownik.
82 – Nieużywany.
83 25A Silnik wycieraczek
84 30A Elektromagnes rozrusznika.
85 30A Szyberdach 2.



2016

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2016)

Przydział bezpieczników w przedziale pasażerskim (2016)

# Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2 7,5 A Fotele z pamięcią, lędźwiowe, elektryczne lusterko.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera.
6 10 A Podgrzewana cewka przekaźnika siedziska.
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Nieużywany (zapasowy).
dziesięć 25A Logika pnia paszowego. Klawiatura. Moduł paszportowy na telefon komórkowy.
jedenaście 5A Nieużywany (zapasowy).
12 7,5 A Klimatyzacja, zmiana biegów.
13 7,5 A Kolumna kierownicy. Grupa. Logika łącza danych.
czternaście 10 A Elektroniczny moduł kontroli akumulatora.
piętnaście 10 A Moduł Datalink-Gateway.
szesnaście 15 lat Odblokowanie bagażnika. Zabezpieczenie przed dziećmi.
17 5A Śledzenie i blokowanie.
18 5A Zapłon. Przycisk stop-start.
dziewiętnaście 7,5 A Wskaźnik wyłączenia poduszki powietrznej pasażera. Zasięg transmisji.
dwadzieścia 7,5 A Adaptacyjne reflektory.
21 25A Czujnik wilgotności i temperatury w samochodzie.
22 25A Czujnik klasyfikacji pasażerów.
23 10 A Akcesorium opóźnione (inwerter, inteligentne okno, przełącznik szyby kierowcy).
24 20A Centralny zamek-odblokowanie.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Dach księżycowy.
28 20A Wzmacniacz.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A GPS. Komenda głosowa. Adaptacyjny tempomat. Odbiornik częstotliwości radiowych. Wyświetlacz.
33 20 lat Radio. Aktywna kontrola hałasu. Zmieniarka CD.
34 30A Magistrala start-start (bezpiecznik nr 19,20,21,22,35, 36,37, wyłącznik automatyczny).
35 5A Moduł kontroli stresu.
36 15 lat Moduł zawieszenia amortyzującego z płynną regulacją. Automatycznie przyciemniane lusterko wsteczne. Podgrzewane tylne siedzenia.
37 15 lat Podgrzewana kierownica. Napęd na wszystkie koła.
38 30A Nieużywany (zapasowy).
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2016)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2016)

# Natężenie w amperach Chronione komponenty
jeden 30A Szeroko otwarty dach panoramiczny 1.
2 – Przekaźnik rozrusznika.
3 15 lat Czujnik deszczu.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 3 – Tył konsoli.
6 – Nieużywany.
7 20 lat Moduł sterujący układu napędowego — moc pojazdu 1.
osiem 20 lat Moduł sterujący układu napędowego — moc pojazdu 2.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15 lat Moduł sterujący układu napędowego — moc pojazdu 4.
12 15 lat Moduł sterujący układu napędowego — moc pojazdu 3.
13 10 A Moduł sterujący układu napędowego — moc pojazdu 5.
czternaście 10 A Moduł sterujący układu napędowego — zasilanie pojazdu 6.
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 2 – konsola.
17 – Nieużywany.
18 – Nieużywany.
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Oświetlenie rozruchowe.
21 15A Kontrola transmisji przy rozruchu. Pompa oleju przekładniowego start-stop.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15A Start: system informacji o martwym polu, kamera cofania, adaptacyjny tempomat, wyświetlacz przezierny, dźwignia zmiany biegów. Moduł stabilności napięcia.
24 – Nieużywany.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 5A Sterownik masowego przepływu powietrza.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Elektroniczny przekaźnik wentylatora.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektroniczny przekaźnik wentylatora 2.
39 – Elektroniczny przekaźnik klimakonwektora 2 i 3.
40 – Przekaźnik klaksonowy.
41 – Nieużywany.
42 – Cewka przekaźnika pompy paliwa.
43 – Nieużywany.
44 – Nieużywany.
45 – Nieużywany.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 10 A Moc podtrzymująca życie.
pięćdziesiąt 20A Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 10 A Fotele elektryczne.
54 10 A Wyłącznik hamulca.
55 10 A Czujnik alternatywny.

Reklamy  reklamowe

Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2016)

Przyporządkowanie bezpieczników w skrzynce rozdzielczej zasilania – dół (2016)

# Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 20A Parownik Diesel lub E100.
58 30A Zasilanie pompy paliwa.
59 30A Wentylator elektroniczny 3.
60 30 lat Wentylator elektroniczny 1.
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 25A Wentylator elektroniczny 2.
64 – Nieużywany.
65 20A Podgrzewane siedzenie przednie.
66 – Nieużywany.
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20 lat Pompa oleju przekładniowego.
73 20 lat Klimatyzowane tylne siedzenia.
74 30A Moduł siedzenia kierowcy.
75 25 lat Silnik wycieraczek 1.
76 30A Elektryczny moduł tylnej klapy.
77 30A Klimatyzowane fotele przednie.
78 40A Moduł holowniczy.
79 40A Silnik dmuchawy.
80 25A Silnik wycieraczek 2.
81 40A Falownik.
82 – Nieużywany.
83 20A Dźwignia TRCM.
84 30A Elektromagnes rozrusznika.
85 30A Szeroko otwarty dach panoramiczny 2.
86 – Nieużywany.
87 60A Pompa układu przeciwblokującego.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
