Schemat bezpieczników i przekaźników dla Lincoln MKZ (2017-2020)

Lincoln
Author Reading 11 min Views 62 Published by

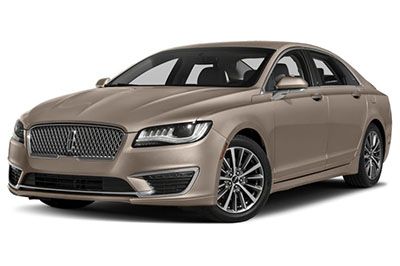

W tym artykule przyjrzymy się drugiej generacji Lincolna MKZ po liftingu, dostępnej od 2017 roku do dnia dzisiejszego. Znajdziesz tutaj schematy skrzynek bezpieczników  Lincoln MKZ 2017, 2018, 2019 i 2020  , informacje o lokalizacji paneli bezpieczników wewnątrz samochodu oraz przyporządkowanie każdego bezpiecznika (ułożenie bezpieczników) i przekaźnika.

Contents
  1. Układ bezpieczników Lincoln MKZ 2017-2020
  2. Przedział pasażerski
  3. Komora silnika
  4. 2017
  5. 2018, 2019, 2020

Układ bezpieczników Lincoln MKZ 2017-2020

Bezpieczniki zapalniczki (gniazda zasilania)  to nr 5 (  prąd  z  gniazda – tył konsoli) , nr 10 ( prąd strzału  – przód przewodzący), nr 16 (gniazdo – lub tylna konsola) i nr 17 (2018-2019: zasilanie punktowe zasilanie – przód) w skrzynce bezpiecznikowej komory silnika.

Lokalizacja skrzynki bezpieczników

Przedział pasażerski

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy.Lokalizacja bezpieczników w przedziale pasażerskim: Lincoln MKZ (2017-2019 ..)

Komora silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika (po lewej stronie).Lokalizacja bezpieczników w komorze silnika: Lincoln MKZ (2017-2019 ..)

2,0L

3.0L

Skrzynka rozdzielcza zasilania — dół

W dolnej części skrzynki bezpieczników znajdują się bezpieczniki.

Aby uzyskać do niego dostęp, wykonaj następujące czynności:

1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
2. Podnieś wewnętrzną stronę skrzynki bezpieczników dokującej.
3. Przenieś skrzynkę bezpieczników na środek komory silnika.
4. Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony.



Schematy skrzynek bezpieczników

2017

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2017)



Przydział bezpieczników w przedziale pasażerskim (2017)

# Natężenie w amperach Chronione komponenty
jeden 10 A Oświetlenie (nastrojowe, schowek, próżność, kopuła, bagażnik).
2 7,5 A Lędźwiowy.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera.
6 10 A Nieużywany (zapasowy).
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć 10 A Moduł rozrywki dla tylnych siedzeń.
dziesięć 5A Logika pnia paszowego. Klawiatura. Moduł paszportowy na telefon komórkowy.
jedenaście 5A Nieużywany (zapasowy).
12 7,5 A Klimatyzacja, zmiana biegów.
13 7,5 A Kolumna kierownicy. Grupa. Logika łącza danych.
czternaście 10 A Rozszerzony moduł mocy.
piętnaście 10 A Moduł Datalink-Gateway.
szesnaście 15A Odblokowanie bagażnika. Zabezpieczenie przed dziećmi.
17 5A Nieużywany (zapasowy).
18 5A Przycisk stop-start.
dziewiętnaście 7,5 A Rozszerzony moduł mocy.
dwadzieścia 7,5 A Adaptacyjne reflektory.
21 5A Czujnik wilgotności i temperatury w samochodzie.
22 5A Nieużywany (zapasowy).
23 10 A Akcesorium opóźnione (logika falownika, logika inteligentnego okna, przełącznik okna kierowcy). Tylna osłona przeciwsłoneczna. Szyberdach. Szyberdach.
24 20A Centralny zamek-odblokowanie.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Szyberdach.
28 20A Wzmacniacz.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A Komenda głosowa. Odbiornik częstotliwości radiowych. Wyświetlacz.
33 20A Radio. Aktywna kontrola hałasu. Zmieniarka CD.
34 30A Magistrala start-start (bezpiecznik nr 19,20, 21,22,35, 36,37, wyłącznik automatyczny).
35 5A Nieużywany (zapasowy).
36 15A Moduł zawieszenia amortyzującego z płynną regulacją. Automatycznie przyciemniane lusterko wsteczne. Podgrzewane tylne siedzenia.
37 20A Podgrzewana kierownica.
38 30A Nieużywany (zapasowy).
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2017)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2017)

# Natężenie w amperach Chronione komponenty
jeden 30A Szyberdach.
2 – Przekaźnik rozrusznika.
3 15A Czujnik deszczu.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 3 – Tył konsoli.
6 – Nieużywany.
7 20A Moduł sterujący zespołu napędowego — zasilanie pojazdu 1. Zasilanie modułu sterującego zespołem napędowym.
osiem 20A Moduł sterujący układu napędowego – moc pojazdu 2. Elementy emisji.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15A Moduł sterujący układu napędowego – zasilanie pojazdu 4. Cewki zapłonowe.
12 15A Moduł sterujący układu napędowego — zasilanie pojazdu 3. Elementy bezemisyjne.
13 – Nieużywany.
czternaście – Nieużywany.
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 2 – konsola.
17 – Nieużywany.
18 20A Statecznik reflektora z prawej strony.
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Oświetlenie rozruchowe. Adaptacyjny tempomat.
21 15A Kontrola transmisji przy rozruchu. Pompa oleju przekładniowego start-stop.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15A Rozruch: system informacji o martwym polu, kamera cofania, napęd na wszystkie koła (silnik 3,0 l), wyświetlacz przezierny, dźwignia zmiany biegów. Moduł stabilności napięcia.
24 – Nieużywany.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 – Nieużywany.
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Przekaźnik wentylatora elektrycznego nr 1.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektromagnetyczny przekaźnik wentylatora 2.
39 – Przekaźnik klimakonwektora 2 i 3.
40 – Przekaźnik klaksonowy.
41 – Nieużywany.
42 – Cewka przekaźnika pompy paliwa.
43 – Nieużywany.
44 20A Statecznik reflektora po lewej stronie.
45 5A Inteligentna ładowarka USB.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 – Nieużywany.
pięćdziesiąt 20A Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 10 A Fotele wielokonturowe.
54 10 A Wyłącznik hamulca.
55 10 A Czujnik alternatywny.

Reklamy  reklamowe

Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2017)

Przyporządkowanie bezpieczników w skrzynce rozdzielczej zasilania – dół (2017)

# Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 – Nieużywany.
58 30A Zasilanie pompy paliwa.
59 30A Wentylator elektryczny 3 (silnik 2,0 l).
59 40A Wentylator elektryczny 3 (silnik 3,0 l).
60 30A Wentylator elektryczny 1 (silnik 2,0 l).
60 40A Wentylator elektryczny 1 (silnik 3,0 l).
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 25 lat Wentylator elektryczny 2 (silnik 2,0 l).
63 30A Wentylator elektryczny 2 (silnik 3,0 l).
64 30A Napęd na wszystkie koła (wektorowanie momentu obrotowego).
65 20A Podgrzewane siedzenie przednie.
66 15A Podgrzewane wycieraczki przedniej szyby.
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20A Pompa oleju przekładniowego.
73 20A Klimatyzowane tylne siedzenia.
74 30A Moduł siedzenia kierowcy.
75 25A Silnik wycieraczek 1.
76 30A Elektryczny moduł pokrywy bagażnika.
77 30A Klimatyzowane fotele przednie.
78 – Nieużywany.
79 40A Silnik dmuchawy.
80 25 lat Silnik wycieraczek 2.
81 40A Falownik.
82 – Nieużywany.
83 20A Dźwignia zmiany biegów modułu sterującego zakresem skrzyni biegów.
84 30A Elektromagnes rozrusznika.
85 30A Szeroko otwarty dach panoramiczny 2.
86 – Nieużywany.
87 60A Pompa układu przeciwblokującego.



2018, 2019, 2020

Reklamy  reklamowe

Przedział pasażerski

Schemat skrzynki bezpieczników na desce rozdzielczej: Lincoln MKZ (2018)

Przydział bezpieczników w przedziale pasażerskim (2018, 2019, 2020)

# Natężenie w amperach Chronione komponenty
jeden 10 A 2018: Oświetlenie (nastrój, schowek, próżność, kopuła, bagażnik).
2019, 2020: nieużywane
2 7,5 A Lędźwiowy.
3 20A Odblokowanie drzwi kierowcy.
4 5A Nieużywany (zapasowy).
pięć 20A Wzmacniacz subwoofera.
6 10 A Nieużywany (zapasowy).
7 10 A Nieużywany (zapasowy).
osiem 10 A Nieużywany (zapasowy).
dziewięć – Nieużywany.
dziesięć 5A Logika pnia paszowego.
Klawiatura.
Moduł paszportowy na telefon komórkowy.
jedenaście 5A Nieużywany (zapasowy).
12 7,5A Kontrola klimatu.
Przełącznik biegów.
13 7,5A Kolumna kierownicy.
Grupa.
Logika łącza danych.
czternaście 10 A Rozszerzony moduł mocy.
piętnaście 10 A Moduł Datalink-Gateway.
szesnaście 15 lat Odblokowanie bagażnika.
17 5A Nieużywany (zapasowy).
18 5A Przycisk stop-start.
dziewiętnaście 7,5A Rozszerzony moduł mocy.
dwadzieścia 7,5A Adaptacyjne reflektory.
21 5A Czujnik wilgotności i temperatury w samochodzie.
22 5A Nieużywany (zapasowy).
23 10 A Akcesorium opóźnione (logika falownika, logika inteligentnego okna, przełącznik okna kierowcy).
Tylna osłona przeciwsłoneczna.
Szyberdach.
Szyberdach.
24 20A Centralny zamek-odblokowanie.
25 30A Drzwi kierowcy (okno, lustro).
26 30A Drzwi pasażera przednie (okno, lusterko).
27 30A Szyberdach.
28 20A Wzmacniacz.
29 30A Tylne drzwi po stronie kierowcy (okno).
trzydzieści 30A Tylne drzwi pasażera (okno).
31 15A Nieużywany (zapasowy).
32 10 A Komenda głosowa.
Odbiornik częstotliwości radiowych.
Wyświetlacz.
33 20A Radio.
Aktywna kontrola hałasu.
Zmieniarka CD.
34 30A Magistrala start-start (bezpiecznik nr 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny).
35 5A Nieużywany (zapasowy).
36 15 lat Moduł zawieszenia amortyzującego z płynną regulacją.
Automatycznie przyciemniane lusterko wsteczne.
Podgrzewane tylne siedzenia.
37 20A Podgrzewana kierownica.
38 – Nieużywany.
Komora silnika

Schemat skrzynki bezpieczników pod maską: Lincoln MKZ (2018)

Reklamy  reklamowe



Przydział bezpieczników w komorze silnika (2018, 2019, 2020)

# Natężenie w amperach Chronione komponenty
jeden 30A Szyberdach.
2 – Przekaźnik rozrusznika.
3 15 lat Czujnik deszczu.
4 – Przekaźnik silnika dmuchawy.
pięć 20A Punkt zasilania 4 – Tył konsoli.
6 – Nieużywany.
7 20 lat Moduł sterujący
zespołu napędowego — zasilanie pojazdu 1. Zasilanie modułu sterującego zespołem napędowym.
osiem 20 lat Moduł sterujący
układu napędowego – moc pojazdu 2. Elementy emisji.
dziewięć – Przekaźnik modułu sterującego układem napędowym.
dziesięć 20A Punkt zasilania 1 – przód kierowcy.
jedenaście 15 lat Moduł sterujący układu napędowego – zasilanie pojazdu 4.
Cewki zapłonowe.
12 15 lat Moduł sterujący układu napędowego — zasilanie pojazdu 3.
Elementy bezemisyjne.
13 10 A Moc pojazdu 5.
Cewki zapłonowe.
czternaście 10 A Moc pojazdu 6.
Cewki zapłonowe.
piętnaście – Przekaźnik rozrusznika.
szesnaście 20A Gniazdo zasilania 3 – z tyłu.
17 20A Punkt mocy 2 – przed.
18 20 lat Statecznik prawego reflektora bocznego.
dziewiętnaście 10 A Elektroniczne wspomaganie kierownicy.
dwadzieścia 10 A Oświetlenie rozruchowe.
Adaptacyjny tempomat.
21 15 lat Kontrola transmisji przy rozruchu.
Pompa oleju przekładniowego start-stop.
22 10 A Elektromagnes sprzęgła klimatyzacji.
23 15 lat Rozruch: system informacji o martwym polu, kamera cofania, napęd na wszystkie koła (silnik 3,0 l), wyświetlacz przezierny, dźwignia zmiany biegów. Moduł stabilności napięcia.
24 – Nieużywany.
25 10 A Układ przeciwblokujący podczas rozruchu.
26 10 A Moduł sterujący układu napędowego podczas rozruchu.
27 – Nieużywany.
28 – Nieużywany.
29 5A MAF (masowy przepływ powietrza).
trzydzieści – Nieużywany.
31 – Nieużywany.
32 – Przekaźnik wentylatora elektrycznego nr 1.
33 – Przekaźnik sprzęgła klimatyzacji.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Elektromagnetyczny przekaźnik wentylatora 2.
39 – Przekaźnik klimakonwektora 2 i 3.
40 – Przekaźnik klaksonowy.
41 – Nieużywany.
42 – Cewka przekaźnika pompy paliwa.
43 – Nieużywany.
44 20 lat Statecznik reflektora po lewej stronie.
45 5A Inteligentna ładowarka USB.
46 – Nieużywany.
47 – Nieużywany.
48 – Nieużywany.
49 10 A Utrzymuj moc przy życiu.
pięćdziesiąt 20 lat Trąbić.
51 – Nieużywany.
52 – Nieużywany.
53 10 A Fotele wielokonturowe.
54 10 A Wyłącznik hamulca.
55 10 A Czujnik alternatywny.

Reklamy  reklamowe

Komora silnika (dół)

Schemat skrzynki bezpieczników pod maską (dół): Lincoln MKZ (2018)

Przydział bezpieczników w Power Distribution Box – niski (2018, 2019, 2020)

# Natężenie w amperach Chronione komponenty
56 – Nieużywany.
57 – Nieużywany.
58 30A Zasilanie pompy paliwa.
59 30 lat Wentylator elektryczny 3 (silnik 2,0 l).
59 40 lat Wentylator elektryczny 3 (silnik 3,0 l).
60 30 lat Wentylator elektryczny 1 (silnik 2,0 l).
60 40 lat Wentylator elektryczny 1 (silnik 3,0 l).
61 – Nieużywany.
62 50A Moduł sterujący nadwozia 1.
63 25A Wentylator elektryczny 2 (silnik 2,0 l).
63 30A Wentylator elektryczny 2 (silnik 3,0 l).
64 30A Napęd na wszystkie koła (wektorowanie momentu obrotowego).
65 20A Podgrzewane siedzenie przednie.
66 15 lat Nieużywany (zapasowy).
67 50A Moduł sterujący nadwozia 2.
68 40A Ogrzewana tylna szyba.
69 30A Zawory układu przeciwblokującego.
70 30A Siedzenie pasażera.
71 – Nieużywany.
72 20A Pompa oleju przekładniowego.
73 20 lat Nieużywany (zapasowy).
74 30A Moduł siedzenia kierowcy.
75 25 lat Silnik wycieraczek 1.
76 30A Elektryczny moduł pokrywy bagażnika.
77 30A Klimatyzowane fotele przednie.
78 – Nieużywany.
79 40 lat Silnik dmuchawy.
80 25A Silnik wycieraczek 2.
81 40A Falownik.
82 – Nieużywany.
83 20A Dźwignia zmiany biegów modułu sterującego zakresem skrzyni biegów.
84 30A Elektromagnes rozrusznika.
85 30A Szeroko otwarty dach panoramiczny 2.
86 – Nieużywany.
87 60A Pompa układu przeciwblokującego.
Rate article
schematy skrzynek bezpieczników

© 2026 schematy skrzynek bezpieczników
